Карта установки автосигнализации на Toyota Roomy 2022 PTS

Установка автосигнализации Pandora на Toyota Roomy 2022 PTS. Код автомобиля в настройках системы – 2150.

Для бесключевого обхода штатного иммобилайзера в этой установке используется алгоритм «Toyota-Daihatsu».

Что Pandora видит и чем управляет по CAN

Pandora по CAN видит:

• двери;
• капот;
• багажник;
• зажигание;
• педаль тормоза;
• паркинг;
• тахометр.

Pandora по CAN управляет:

• поворотниками;
• центральным замком;
• блокировкой двигателя.

Складыванием зеркал по CAN Pandora на этом автомобиле не управляет. Для кого-то это мелочь, а кому-то эта функция нужна обязательно, поэтому лучше учитывать это до начала установки.

Подключение CAN на щитке приборов

CAN подключаем на разъёме щитка приборов:

• CAN-H – розовый;
• CAN-L – белый.

Разъём щитка приборов: CAN-H и CAN-L

LIN для обхода штатного иммобилайзера

LIN для бесключевого обхода подключаем на белом 36-контактном разъёме блока BCM, расположенного слева за перчаточным ящиком:

• LIN – салатовый, pin 33.

Разъём immo-key Pandora подключаем в разрыв LIN следующим образом:

• белый провод immo-key – в разъём;
• зелёный провод immo-key – в проводку.

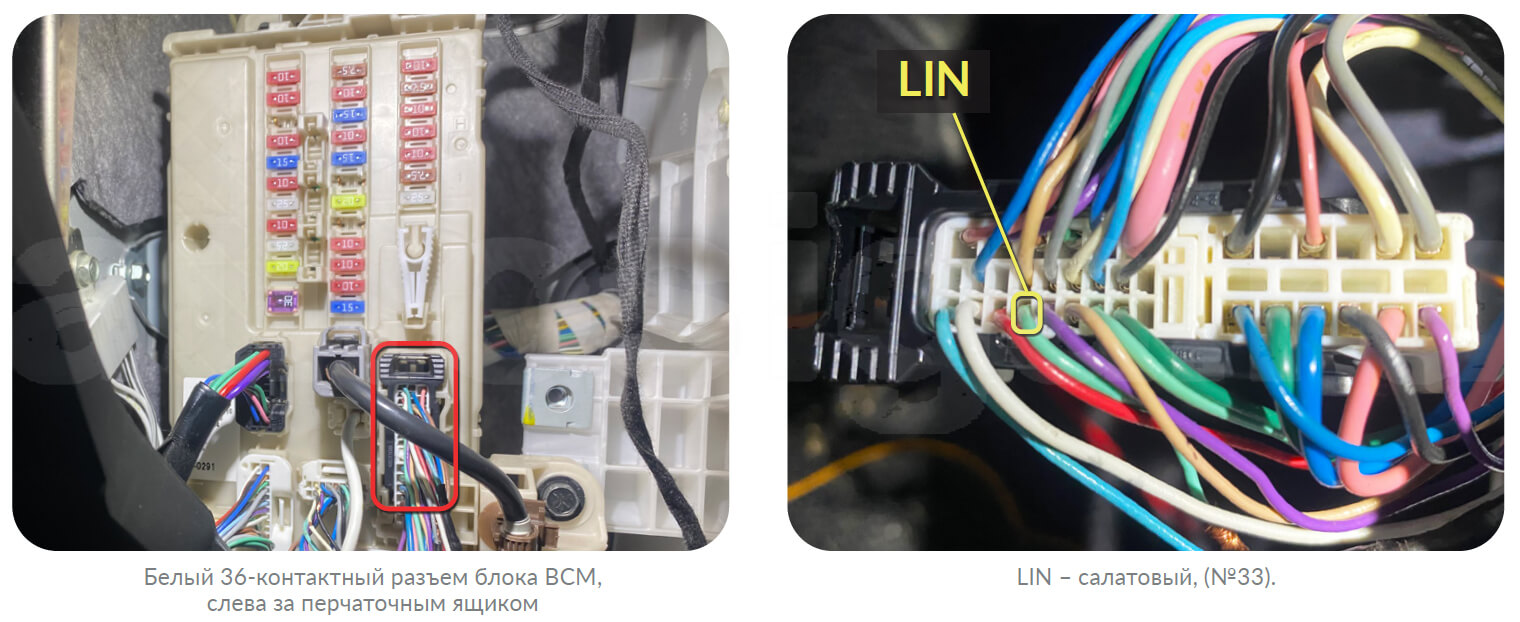

Белый 36-контактный разъём BCM: LIN для обхода штатного иммобилайзера

Силовые цепи автозапуска на BCM

На том же белом 36-контактном разъёме блока BCM подключаем цепи автозапуска:

• зажигание (+) – серый, pin 23;
• зажигание (+) – коричневый, pin 31;
• стартер (+) – голубой, pin 36.

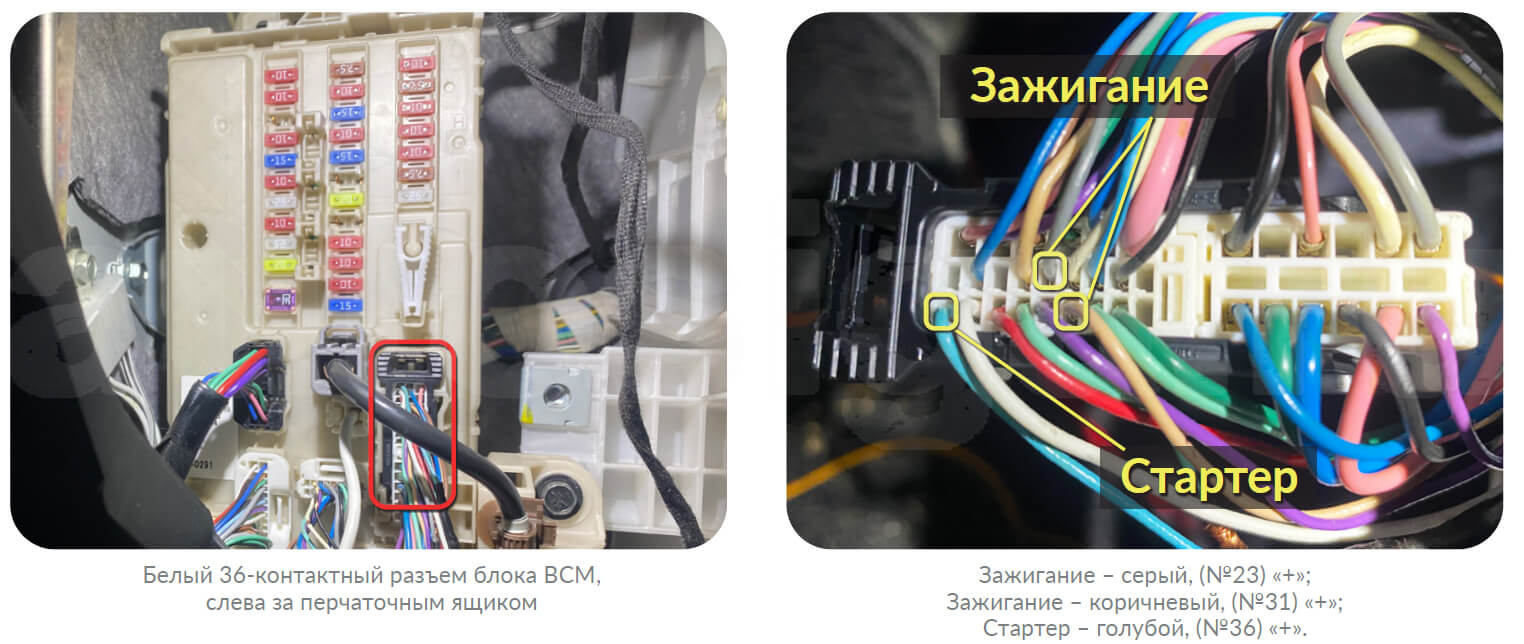

Белый 36-контактный разъём BCM: две цепи зажигания и стартер

Аналоговый Slave по поворотникам

Слейв по CAN нет. Значит, будем делать его по аналогу. Если, конечно, клиент это хочет и платит за это. Нужны будут поворотники и датчики положения замка дверей. В идеале. А можно сделать и по-простому: только по датчику дверей, одним проводом.

Для реализации аналогового Slave можно использовать сигналы поворотников на разъёме щитка приборов:

• поворотник – коричневый;
• поворотник – синий.

Разъём щитка приборов: сигналы поворотников для аналогового Slave

Датчики положения замка для аналогового Slave

Датчики положения замка находятся на белом 26-контактном переходном разъёме справа от рулевой колонки:

• датчик положения замка (-) – чёрный, pin 10;
• датчик положения замка (-) – синий, pin 22.

Эти сигналы вместе с поворотниками используются для реализации аналогового Slave.

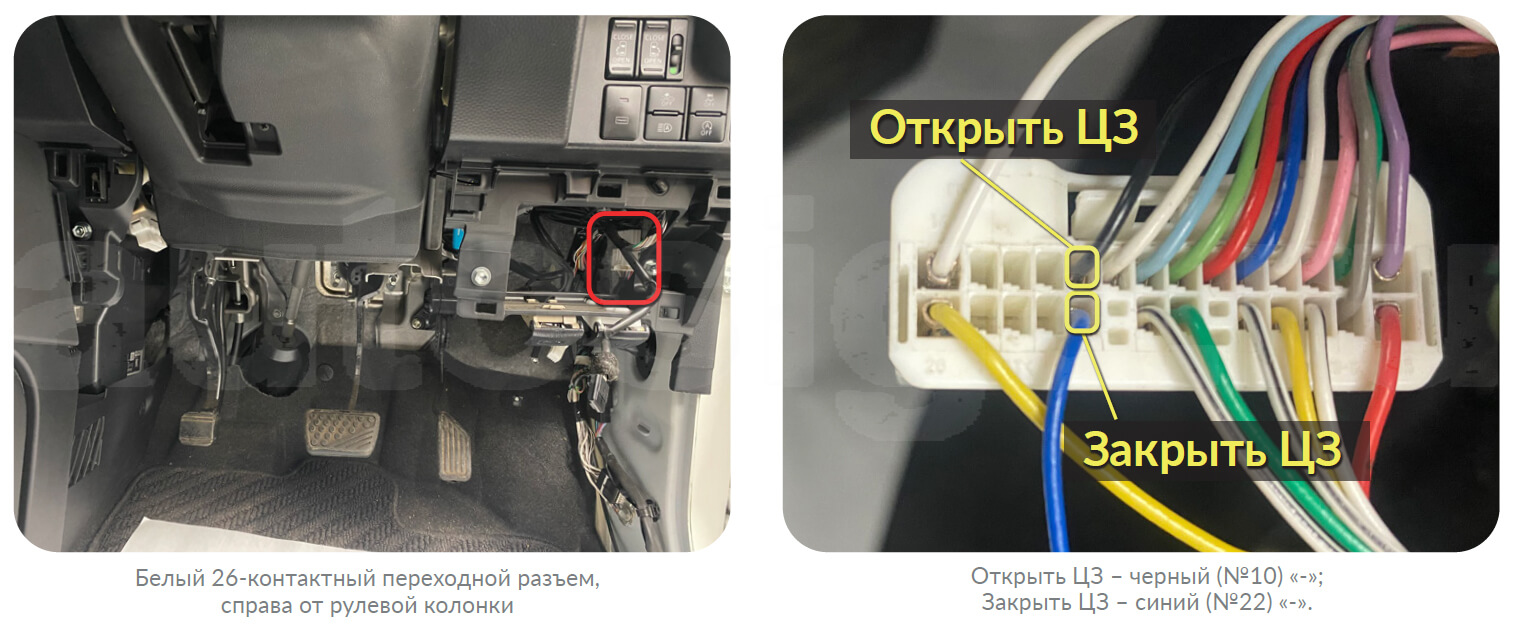

Белый 26-контактный разъём справа от рулевой колонки: датчики положения замка

Новый вариант обхода Toyota/Daihatsu TX/RX

Этот конкретный авто сделан с обходом по методу «Toyota-Daihatsu» и подключением силовых цепей автозапуска. Сейчас для Toyota Roomy уже есть новый метод обхода «Toyota/Daihatsu TX/RX» без подключения силовых цепей автозапуска. Когда попадётся следующий такой автомобиль, сделаю установку по новому варианту и выложу отдельную карту.
