Установка и подключение сигнализации Pandora на Toyota Roomy 2020-2025: подробная инструкция

По can Pandora на Toyota Roomy 2020 видит:

• концевики дверей, капота и багажника;
• парковку;
• тормоз;
• зажигание;
• заведённый двигатель.

Есть блокировка по can.

По аналогу подключаем:

• управление центральным замком;
• аварийкой;
• Slave.

На разъёме панели приборов подключаем can и повороты.

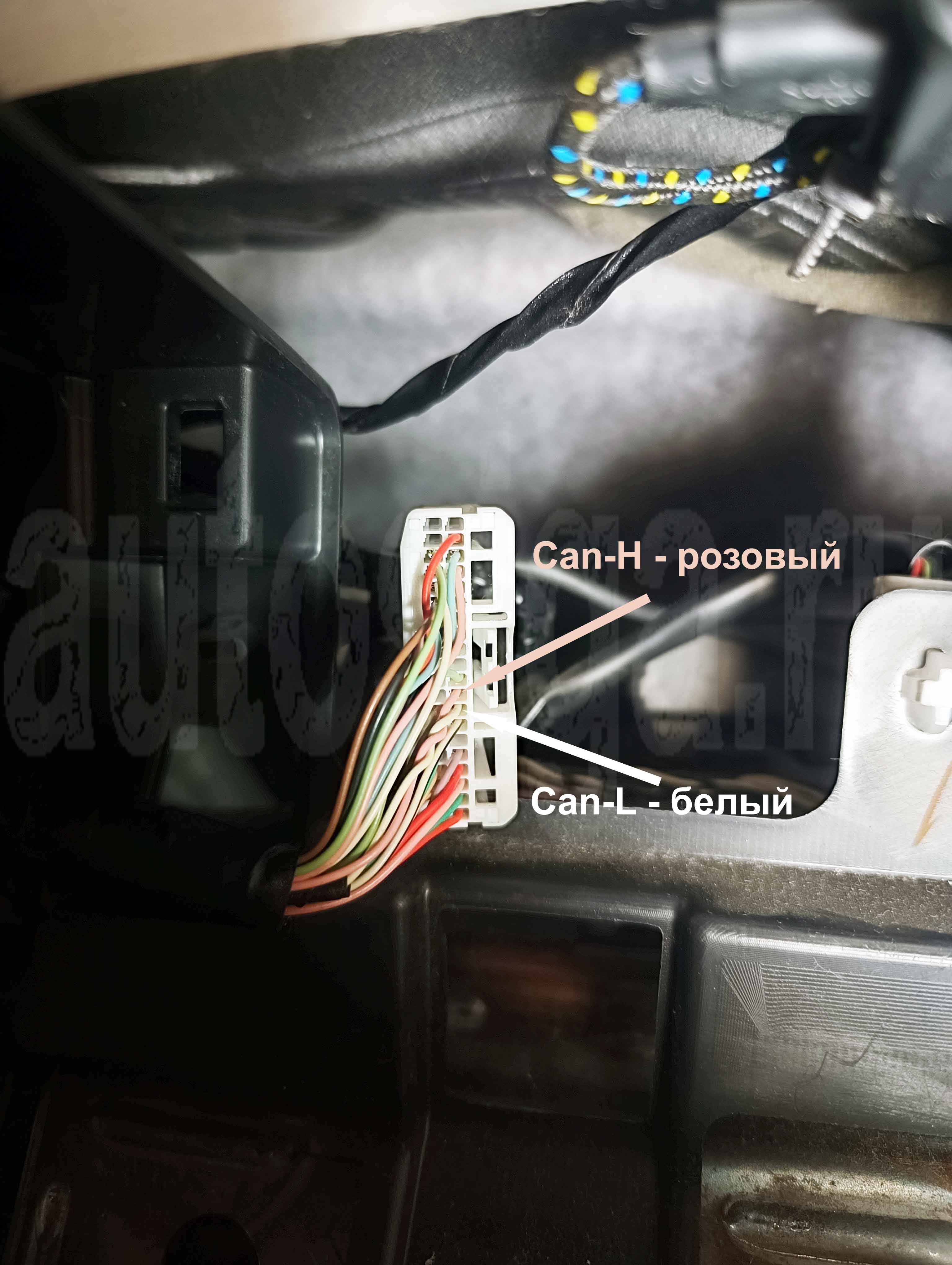

Can-H – розовый, Can-L – белый на разъёме панели приборов

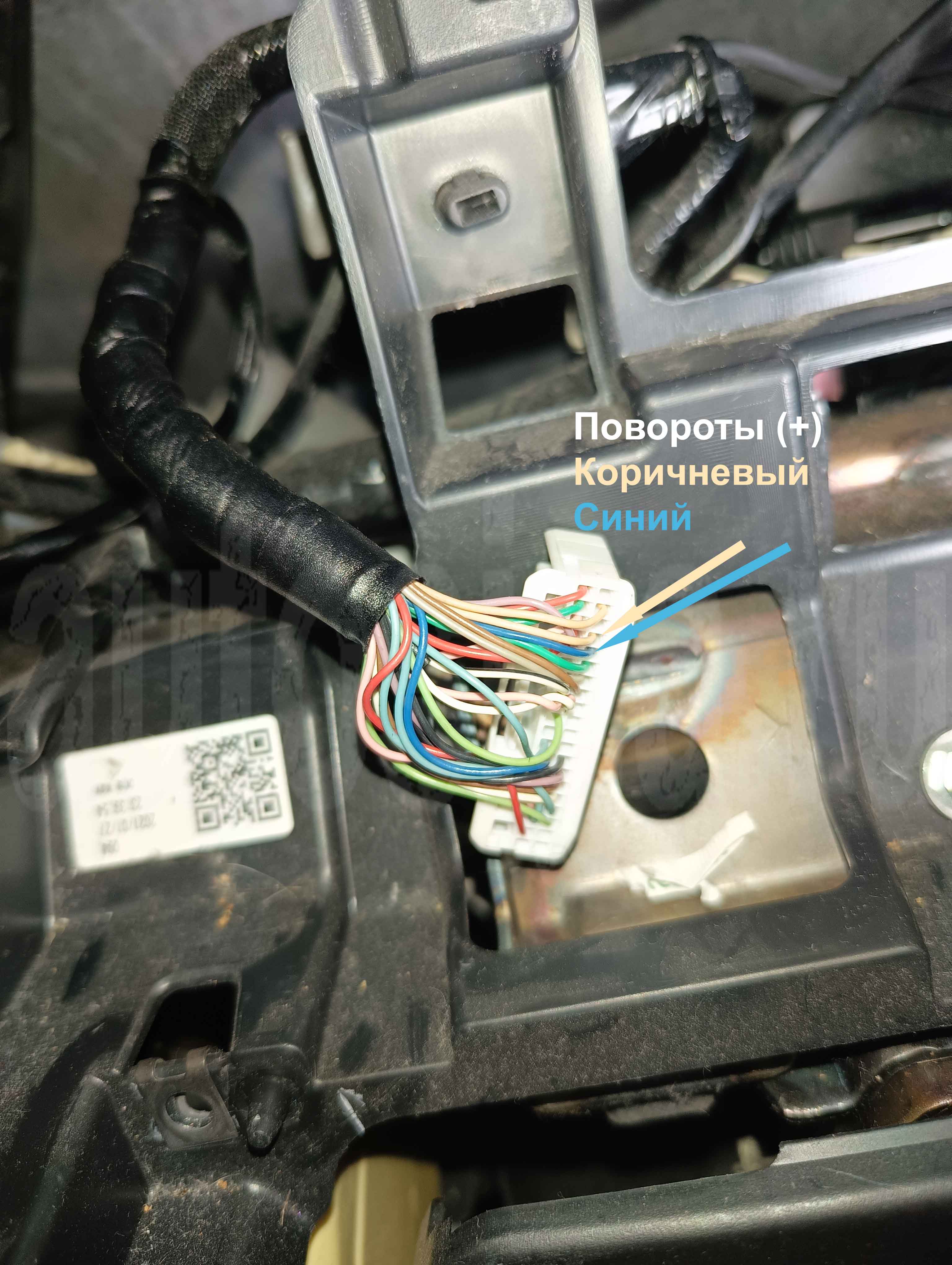

Повороты (+) – синий и коричневый на разъёме панели приборов

Управление поворотами можно взять и на кнопке аварийки: серый (-).

На кнопке запуска подключаемся сигнализацией для автозапуска. Эти же провода можно использовать для блокировки двигателя.

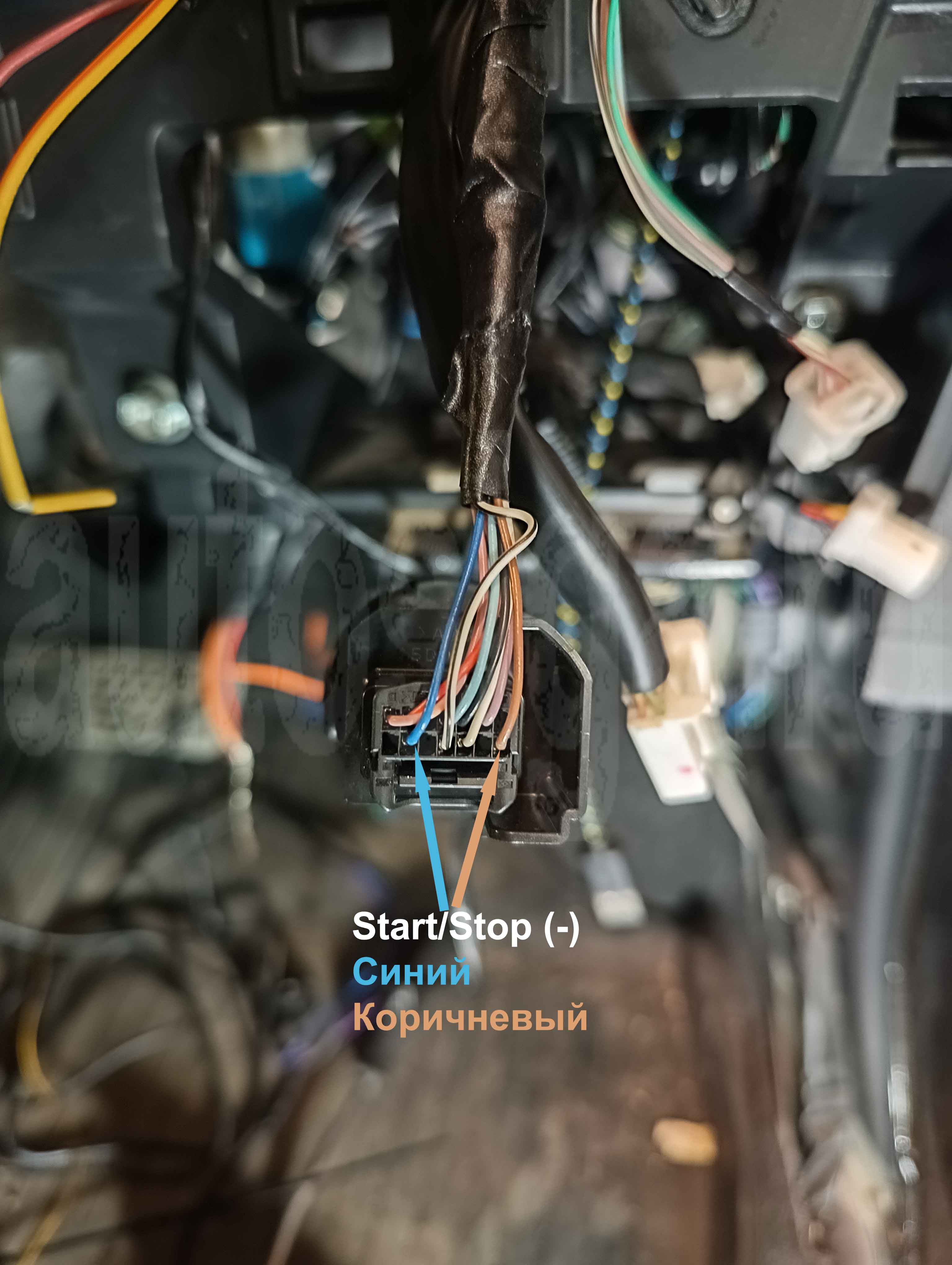

Запуск/остановка (-) – коричневый и синий на кнопке PTS

На разъёме педали тормоза для автоматического и дистанционного запусков подключаемся к проводу, на котором появляется "+12В" при нажатии на педаль тормоза.

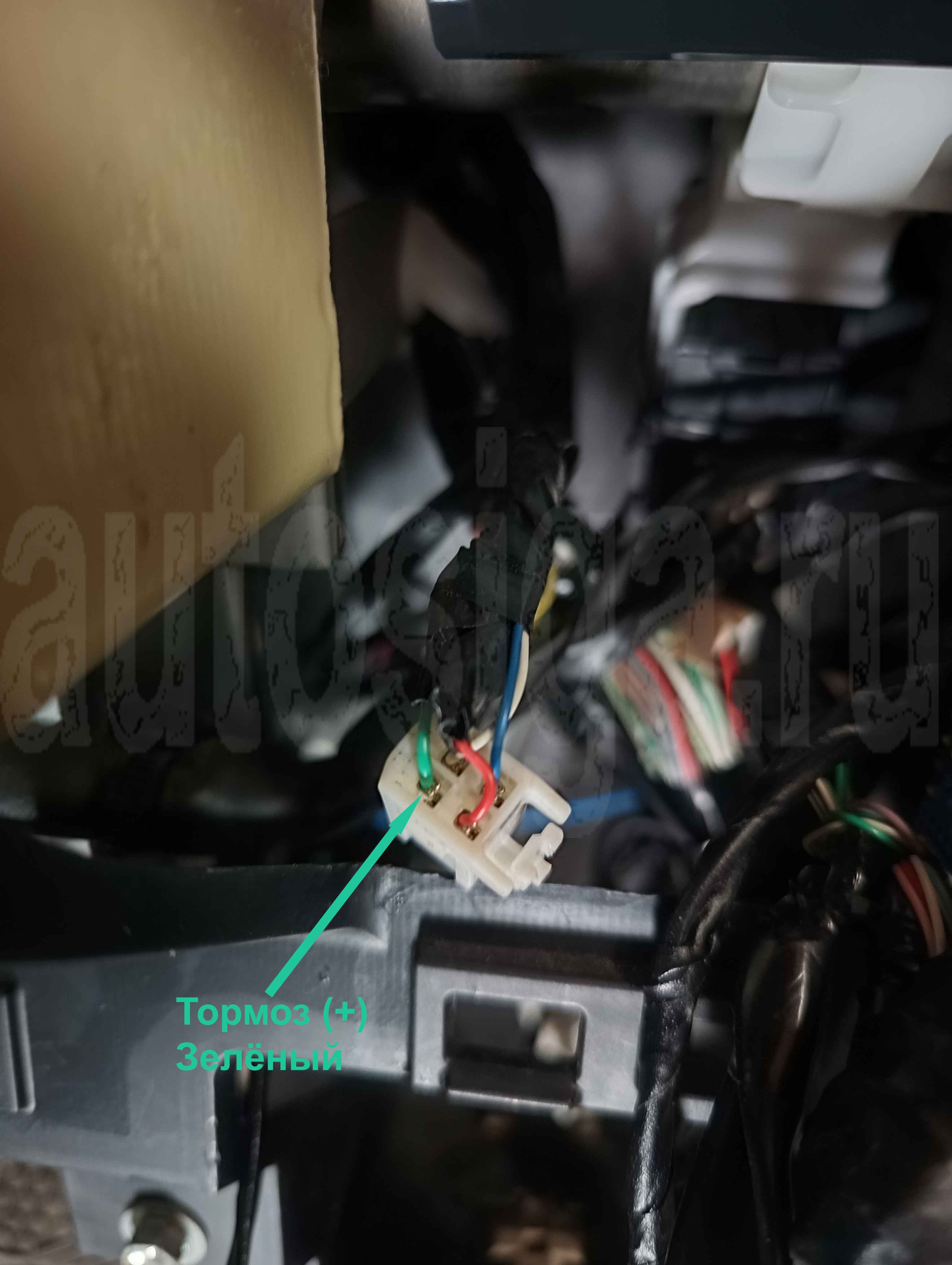

Стоп (+) – зелёный на педали тормоза

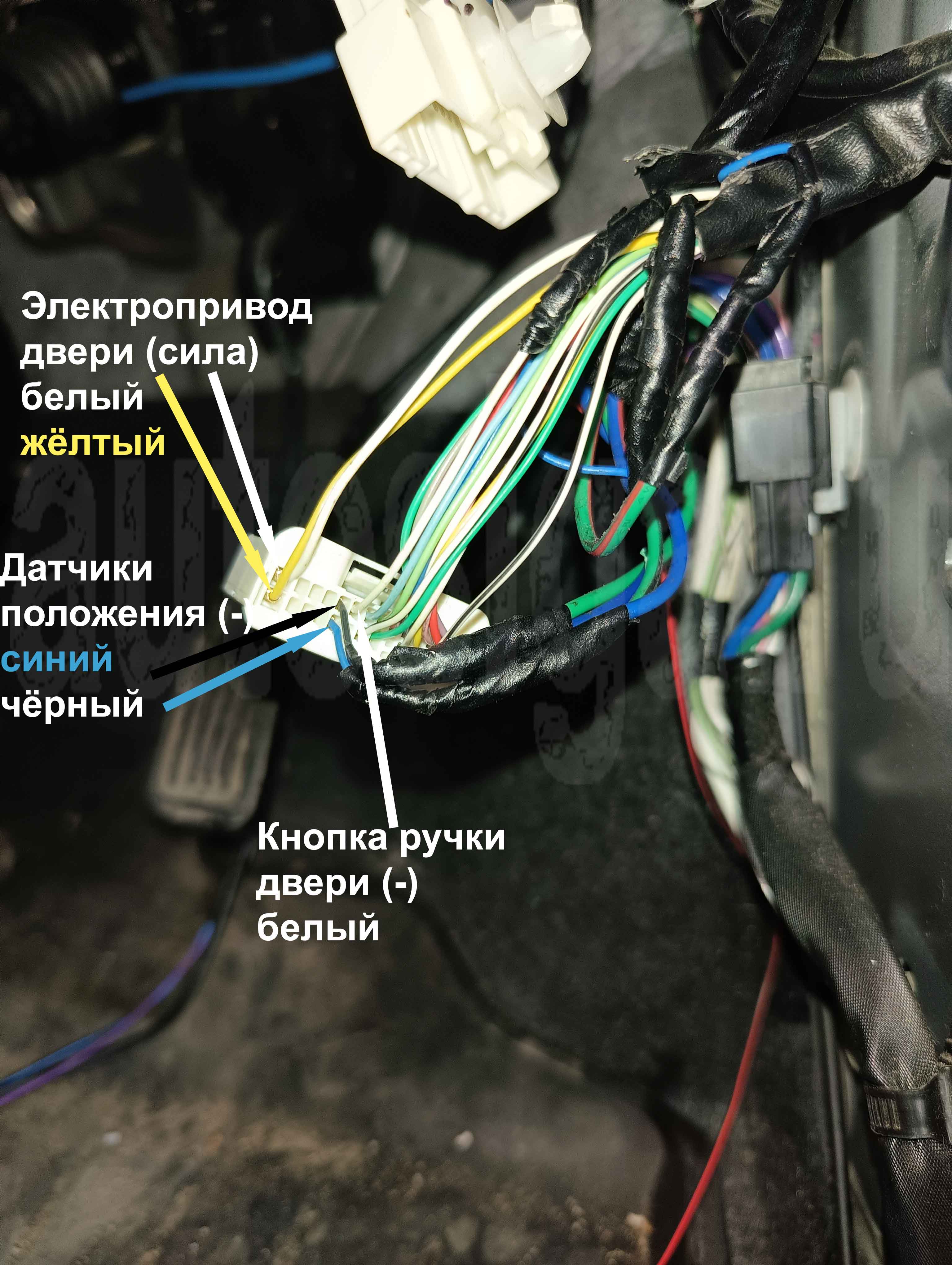

Разъём жгута водительской двери:

• управление центральным замком (–, перекидка), они же датчики положения защёлки двери водителя – синий и чёрный рядом;
• управление цз (силовые электропривода двери водителя) – белый и жёлтый рядом;
• кнопка ручки двери водителя (-) – белый;

Управлять центральным замком можно по силе (силовые провода электропривода водительской двери) или перекидкой (через датчики положения электропривода двери водителя).

Сделан Slave по 2-м проводам – повороты и статус цз (датчик положения из двери водителя).

Через кнопку ручки двери водителя (белый в жгуте из двери) сделано снятие с охраны и мягкая посадка при аз/дз.

Обход штатного иммобилайзера во время моей установки ещё не был реализован Пандорой. Поэтому был использован второй ключ и переходник 12В-3В.

После автозапуска подать отрицательный импульс на концевик двери водителя для выключения света.
