Точки подключения сигнализации на Toyota Passo 2011, простой ключ

Замок зажигания:
+12 – красный/черный и синий/красный
стартер – фиолетовый
зажигание 1 – черный/белый
зажигание 2 – зеленый
асс – салатовый

Установка автосигнализации на Toyota Passo 2011 - Подключение к силовым цепям
Силовые цепи на замке зажигания

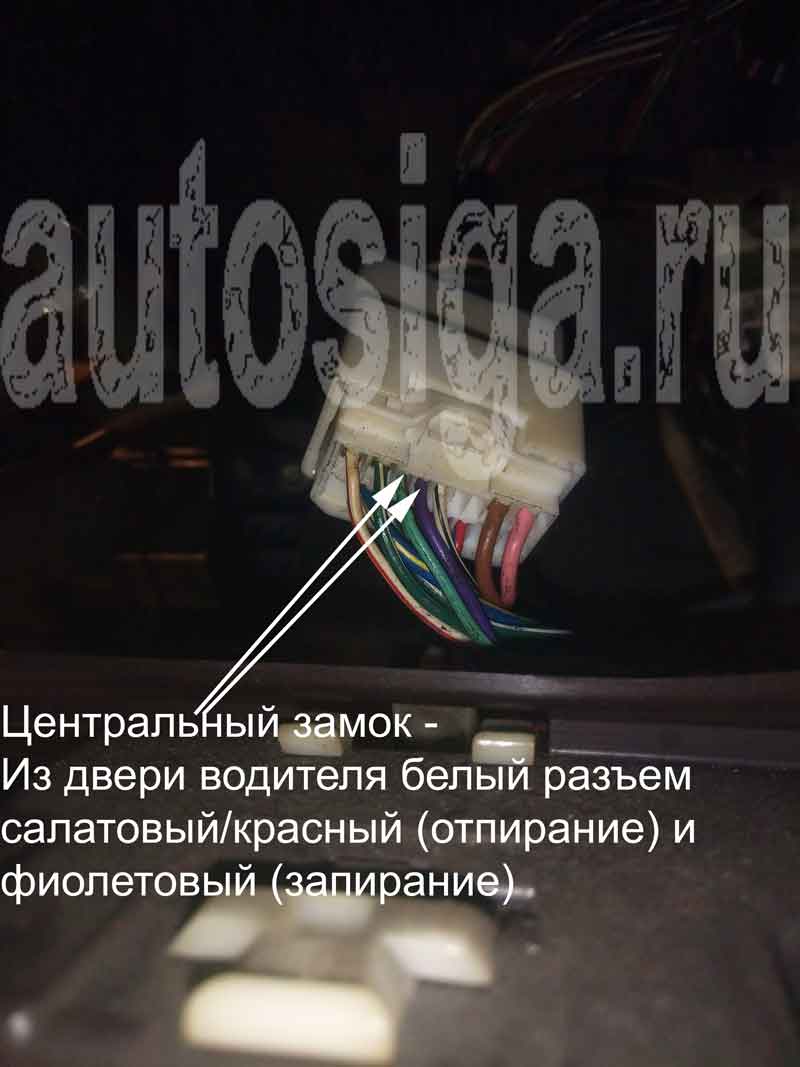

Центральный замок (перекидка) – из двери водителя белый разъем, два средних пина: салатовый/красный и фиолетовый.

Установка автосигнализации на Toyota Passo - Управление центральным замком
Управление центральным замком — салатовый/красный и фиолетовый

Концевик дверей (-) – белый/синий в кик-панели водителя

Установка автосигнализации на Toyota Passo 2011 - Подключение к концевикам дверей
Концевик дверей общий

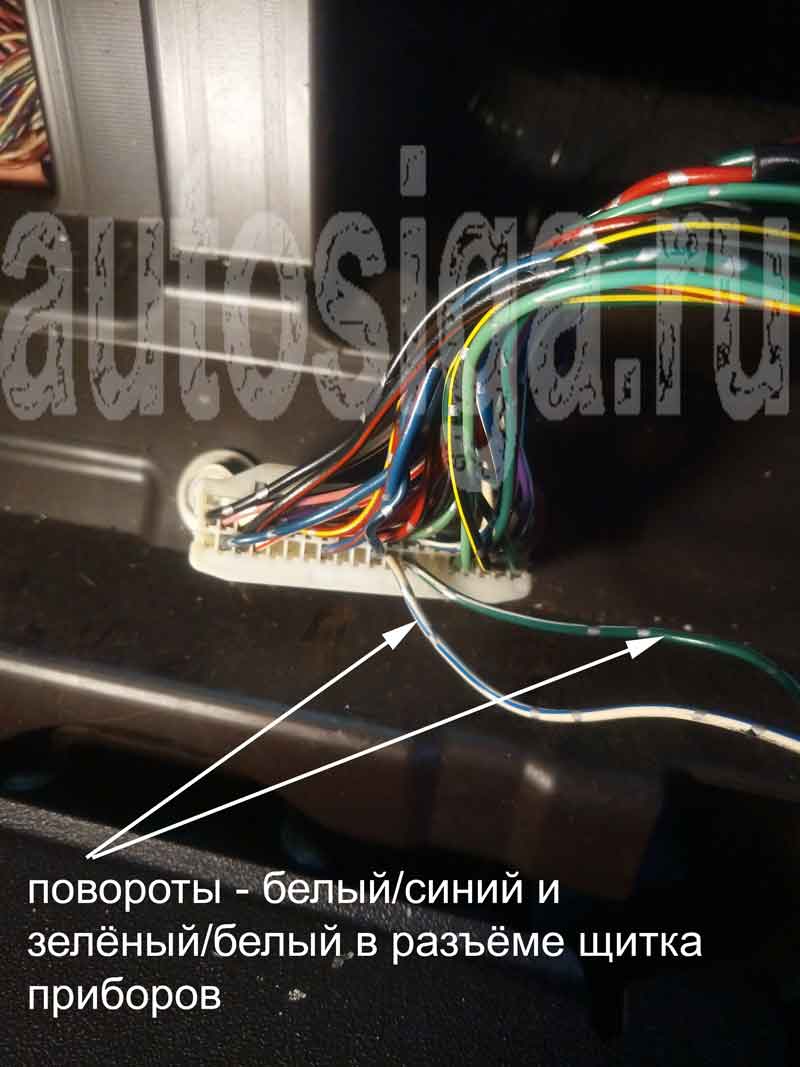

Повороты (+) – белый/синий и зелёный/белый на щитке приборов

Установка автосигнализации на Toyota Passo 2011 - Подключение к поворотам
Повороты

Контроль работы двигателя (импульс) – красный/черный в диагностическом разъёме, 9 pin.

Установка автосигнализации на Toyota Passo 2011 - Подключение к тахометру
Импульс

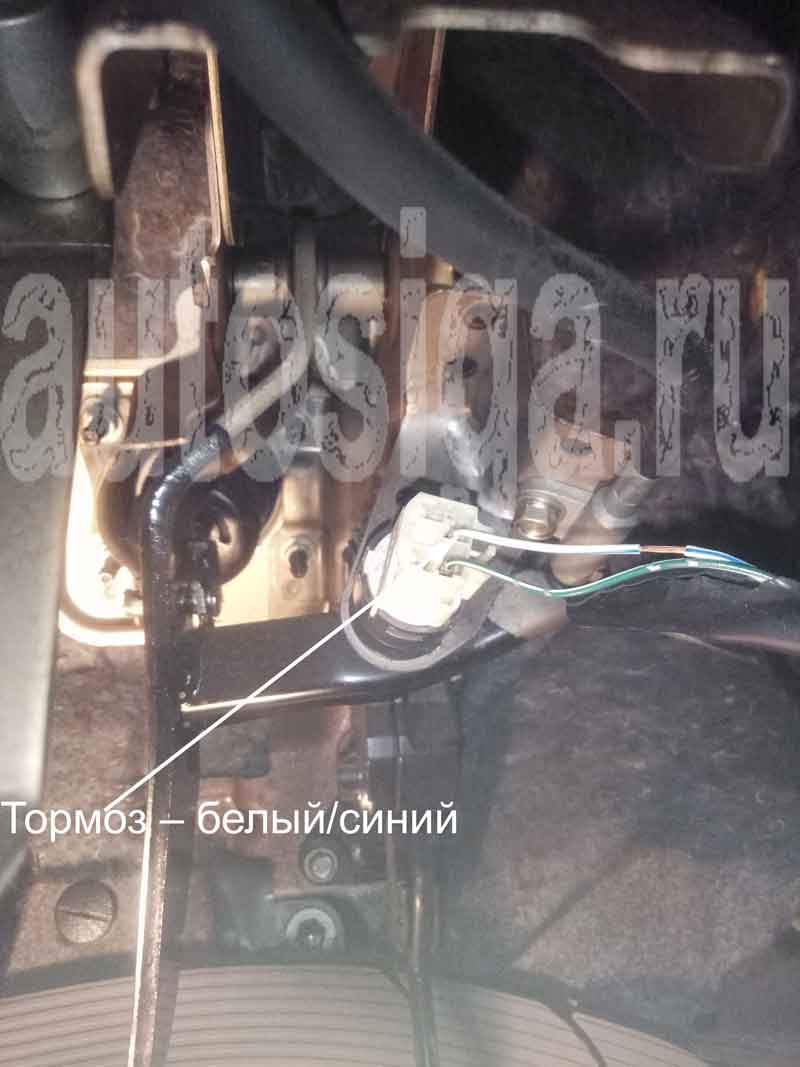

Стоп-сигналы – белый/синий на лягушке.

Установка автосигнализации на Toyota Passo 2011 - Подключение к педали тормоза
Тормоз

Другие карты установок и точки подключения сигнализаций на этот же автомобиль

Комментарии

Цитирую Aleksey70:

здравствуйте.что значит перекидка?


Здравствуйте. Может быть, что Вам и не понадобится "перекидка". Может управление цз чистым минусом происходит на Вашем авто.
Про "перекидку" написано подробнее здесь. Даже схема подключения есть.
Суть в том, что на проводах управления постоянно висят минусы. Соответственно, подача отрицательных импульсов на эти провода никакого эффекта не даёт. Надо сделать так, чтобы в блок управления цз не шёл минус от привода двери водителя. Вот так называемый метод "перекидка" и решает эту проблему, при этом не нарушая штатный режим работы центрального замка.
Это если вкратце.
