Подключение автосигнализации на Honda Freed, Freed Spike, 2008-2016, ключ, без иммобилайзера по аналогу

Автор Игумнов Александр

Honda Freed 2008-2016

Замок зажигания

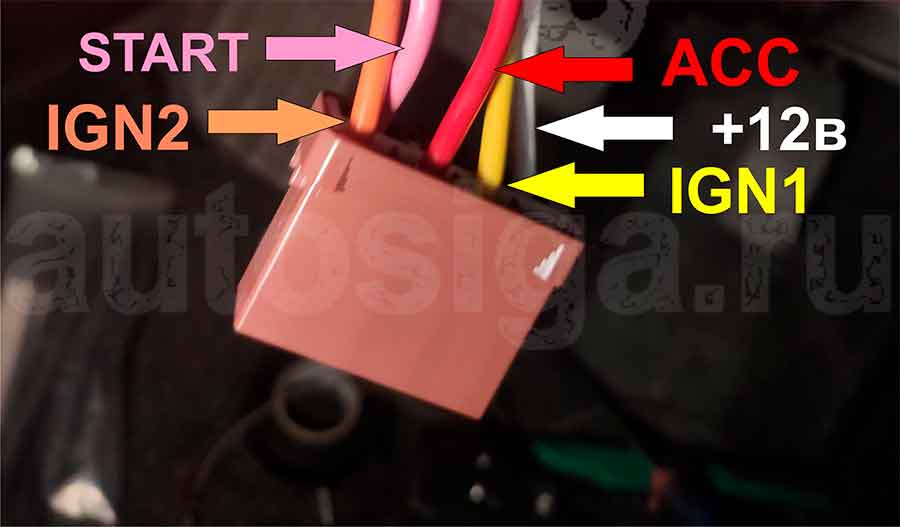

Подключение на замке зажигания Honda Freed 2008-2016

Цепь АСС можно не подключать, тогда при автозапуске не будет работать автомагнитола.

Подключения на блоке предохранителей

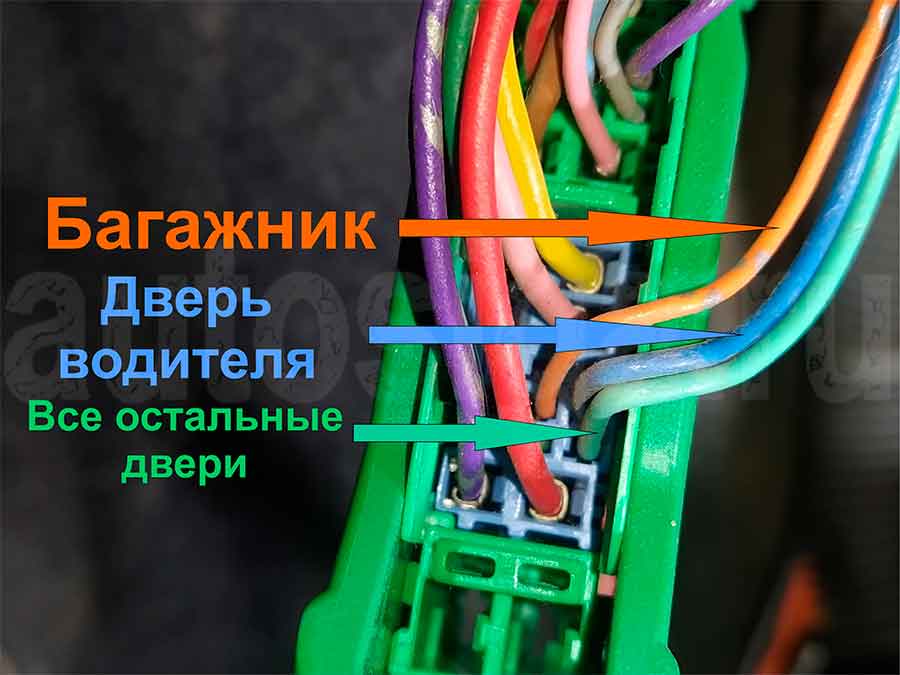

Подключение концевиков дверей и багажника Honda Freed 2008-2016

Дверь водителя и остальные двери собираем через диоды.

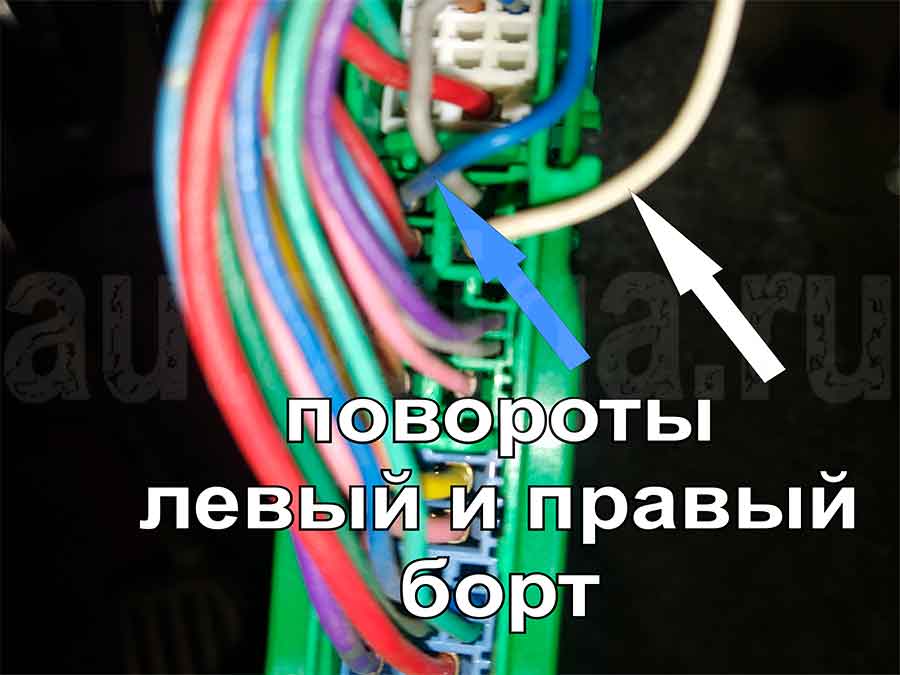

Подключение поворотов Honda Freed 2008-2016

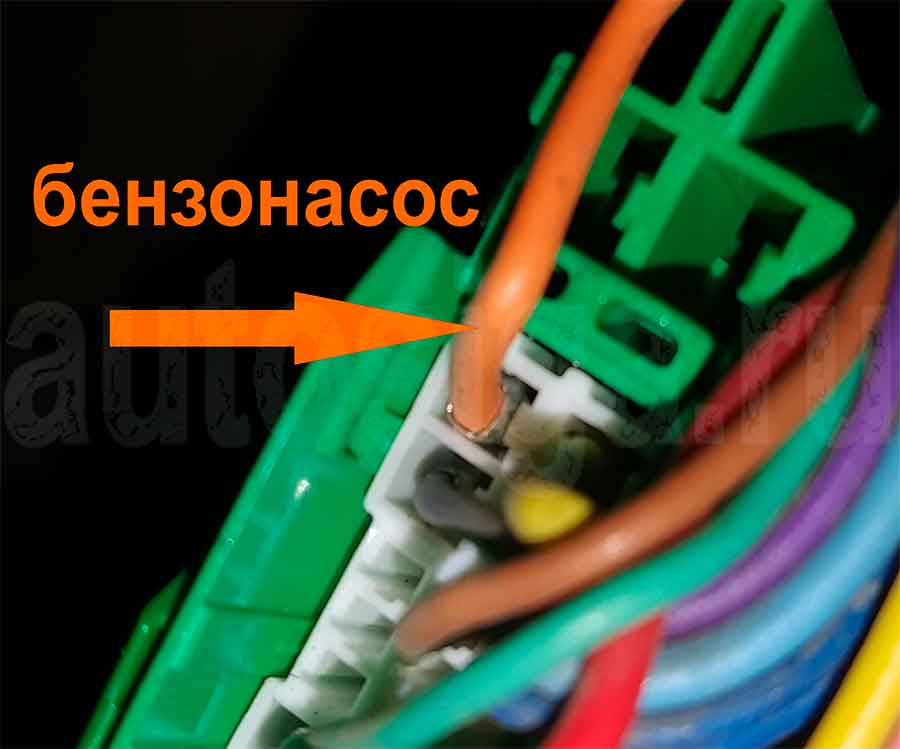

Провод бензонасос Honda Freed 2008-2016

Стоп-сигнал Honda Freed 2008-2016

Двери, багажник, повороты, бензонасос, контроль тормоза на одном разъёме, но удобнее подключать на жгуте, идущим в порог. Цвета проводов те же.

Управление центральным замком Honda Freed 2008-2016
управление цз

Управление центральным замком минусом по схеме перекидка.

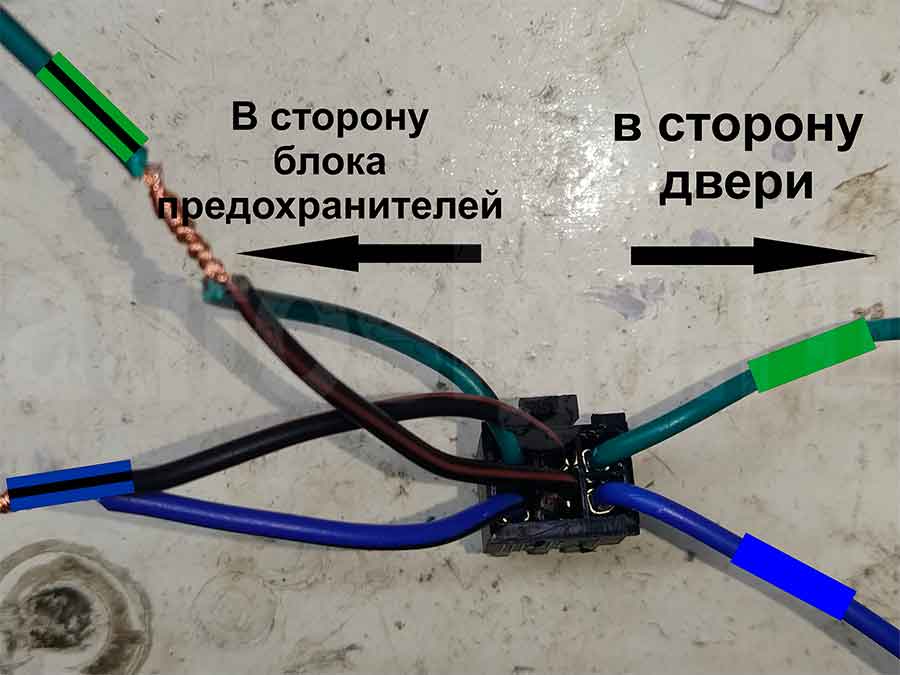

Ниже фото реализации схемы перекидка на примере разъёма цз сигнализации StarLine. В разрыв проводов красного и коричневого подключаем синий и зелёный в сторону двери, зелёный с чёрной и синий с чёрной полосой в сторону блока предохранителей.

Разъём управления центральным замком Starline
подключение цз на примере разъёма сигнализации Starline

Подключение под капотом

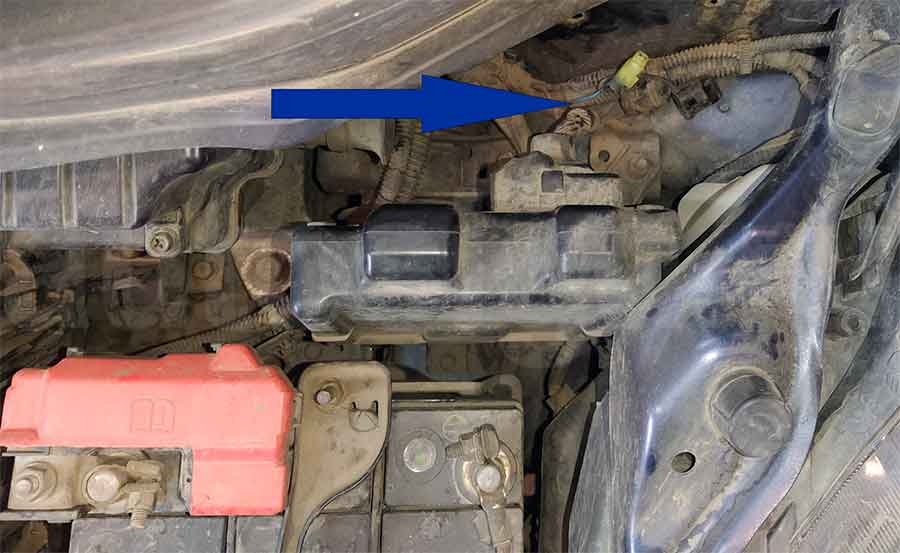

На автомобиле 2010 года был провод тахометра (для контроля заведённого двигателя) в резиновой заглушке.

Контроль заведённого двигателя на  Honda Freed 2010

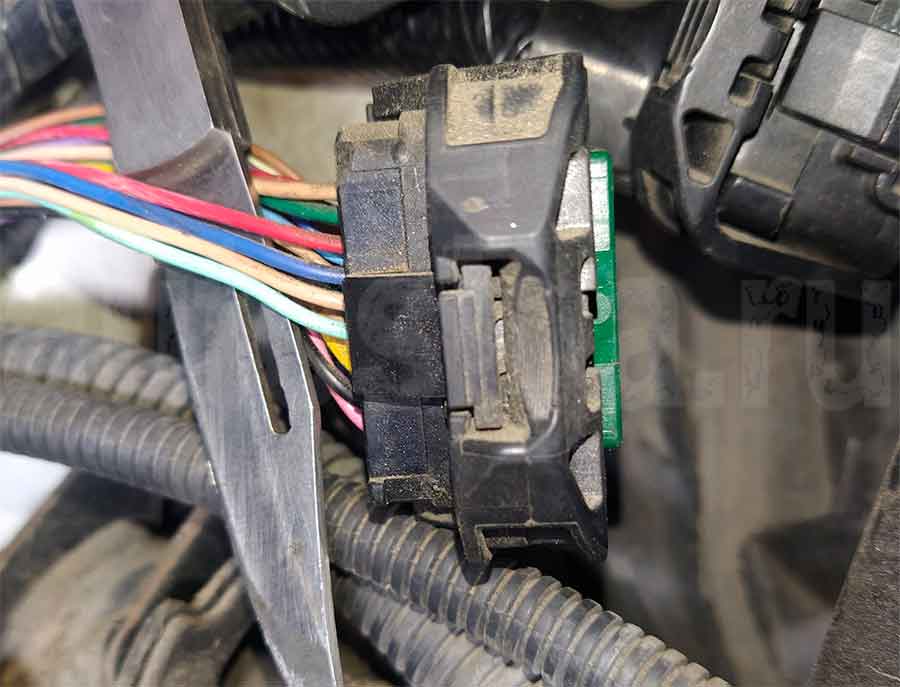

На автомобиле 2012 провода тахометра не было, подключался к форсунке. Так как на форсунке подключаться не удобно, подключался на блоке управления двигателем: нижний зелёный разъём, любой из четырёх проводов.

Контроль заведённого двигателя на  Honda Freed 2012
