Схема подключения автосигнализации на Toyota Corolla Cross 2022 с кнопкой Start-Stop

Toyota Corolla Cross 2022, кнопочный, правый руль. Штатной охраны нет, только центральный замок.

Обход штатного иммобилайзера для Pandora – "Обход Toyota can".

Все подключения делаем в верхнем разъёме блока сертификации справа от рулевой колонки.

+12 – коричневый, масса – белый/чёрный, Can-H – жёлтый, Can-L – белый, контроль зажигания – красный, slp – чёрный

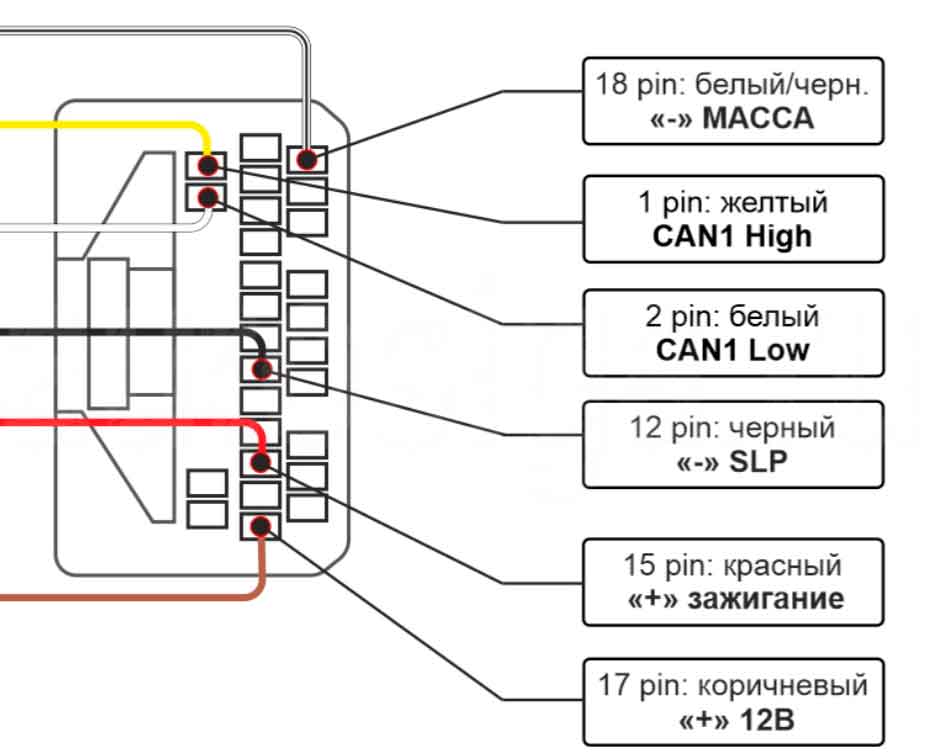

Ниже схема подключения автосигнализации к верхнему разъёму блока сертификации.

схема подключения автосигнализации к блоку smartkey Toyota Corolla Cross

Для блокировки в охране можно использовать провода на кнопке запуска. Достаточно 2-х проводов для остановки двигателя. Также возможна блокировка по can.

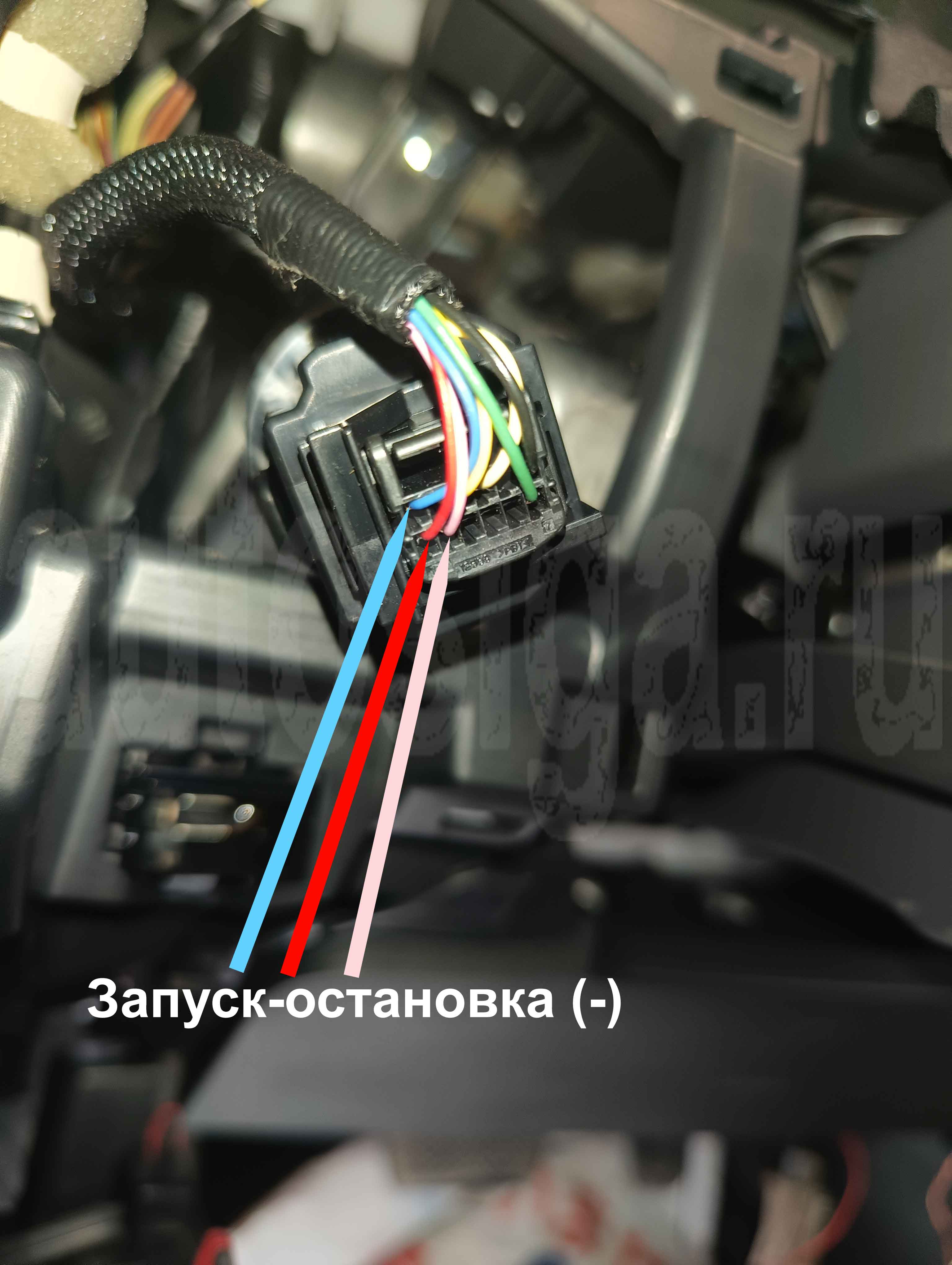

PTS (-) – синий, красный, розовый (эти же провода можно найти на блоке Keyless)

Блок телематики, находящийся за климат управлением, не даёт осуществить автозапуски. Даже зажигание не включается при попытке завести двигатель дистанционно. Чтобы он не мешал рвём на нём провод +12В (салатовый) на всё время работы аз/дз.

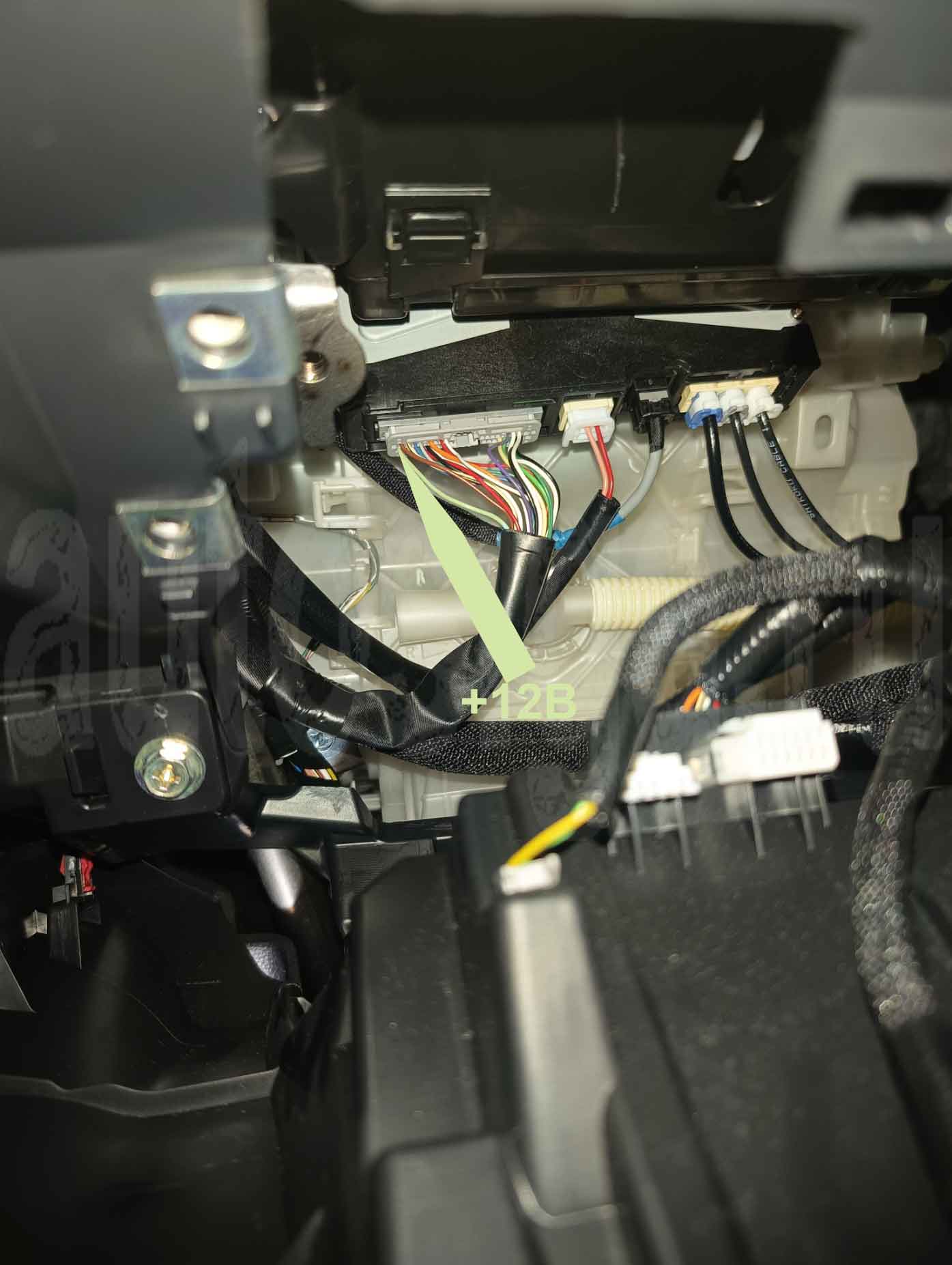

+12В телематического блока (-) – салатовый крайний

Концевика капота не было. Ставил свой.

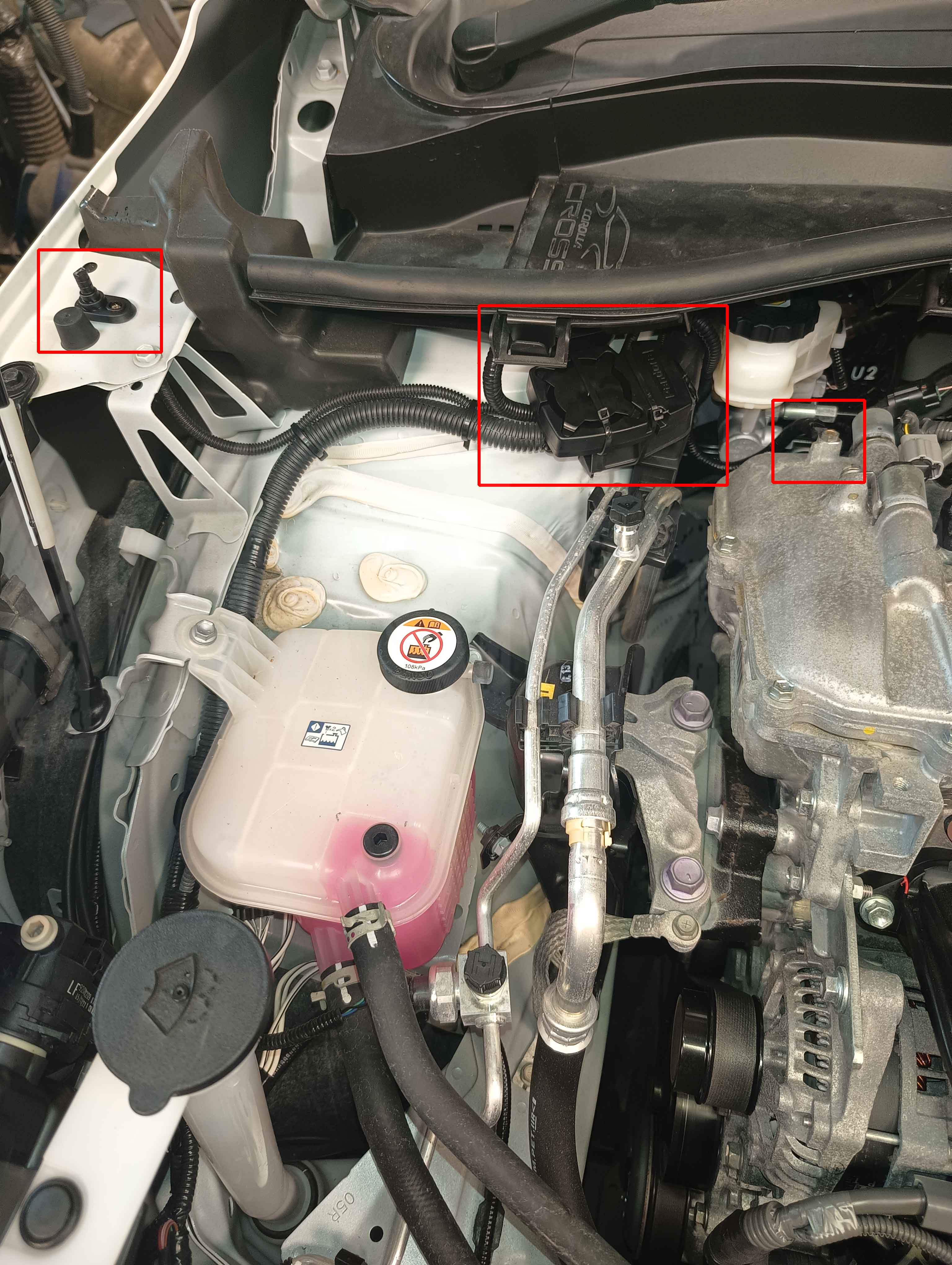

концевик капота, сирена, датчик температуры под капотом

Сделал управление штаткой при снятии с охраны, так как Pandora не открывала цз при снятии, если была Slave постановка через штатку.
