Карта установки автосигнализации на Toyota Corolla 2022, кнопка, правый руль

Toyota Corolla 2022, кнопочный запуск, правый руль. Штатной охраны на автомобиле не было, есть только центральный замок. Для Pandora используется обход штатного иммобилайзера по технологии «Обход Toyota can».

Основные подключения выполняются в верхнем разъёме блока сертификации keyless справа от рулевой колонки. В этом же месте берём питание, массу, шину CAN, контроль зажигания, SLP и сигналы кнопки Start-Stop.

Что Pandora видит и чем управляет по CAN

Pandora на Toyota Corolla 2022 по CAN:

Видит:

• двери
• багажник
• зажигание
• заведённый двигатель
• парковку
• педаль тормоза
• slave

Управляет:

• поворотниками
• центральным замком
• поднятием стёкол при постановке на охрану

Дополнительно: доступна блокировка по CAN.

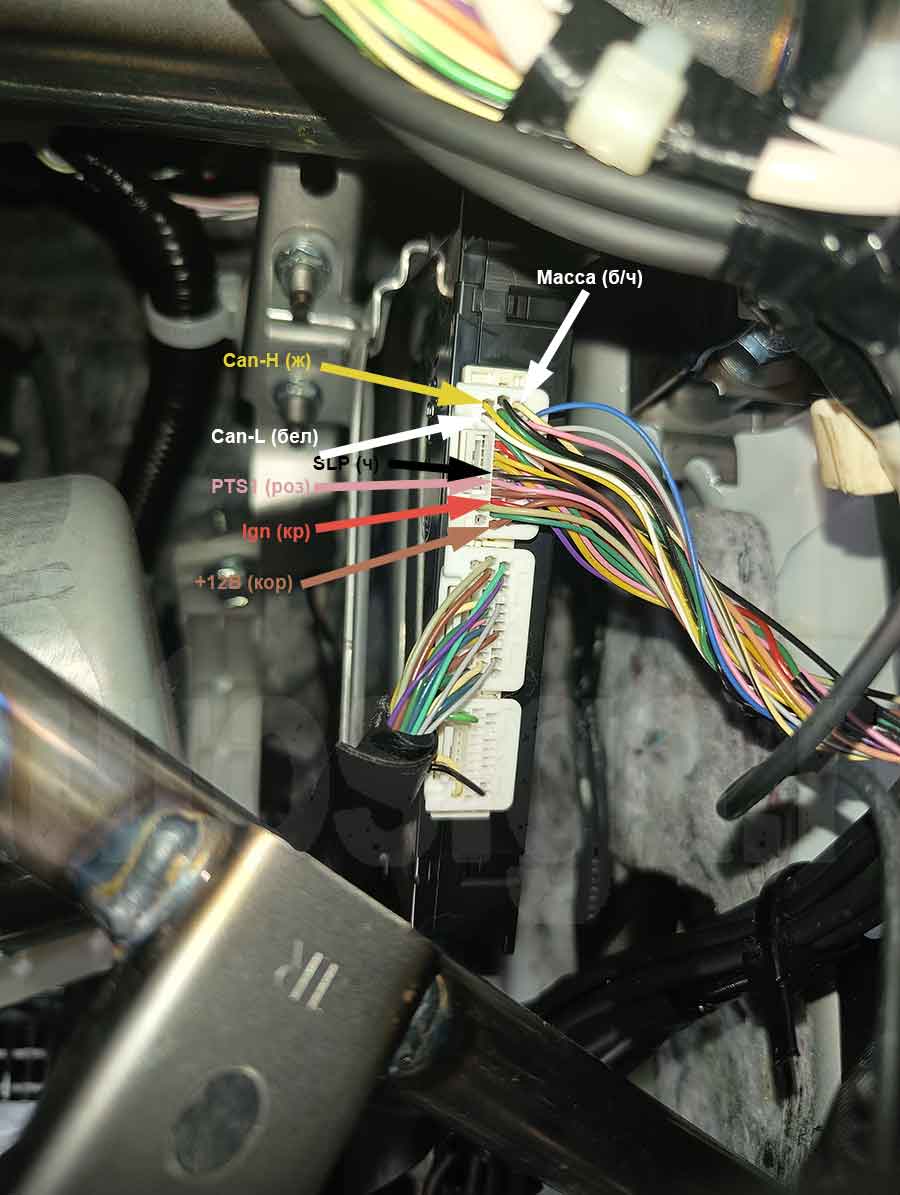

Точки подключения в верхнем разъёме блока keyless

• +12В – коричневый
• масса – белый/чёрный
• CAN-H – жёлтый
• CAN-L – белый
• контроль зажигания – красный
• SLP – чёрный
• PTS1 – розовый
• PTS2 – синий

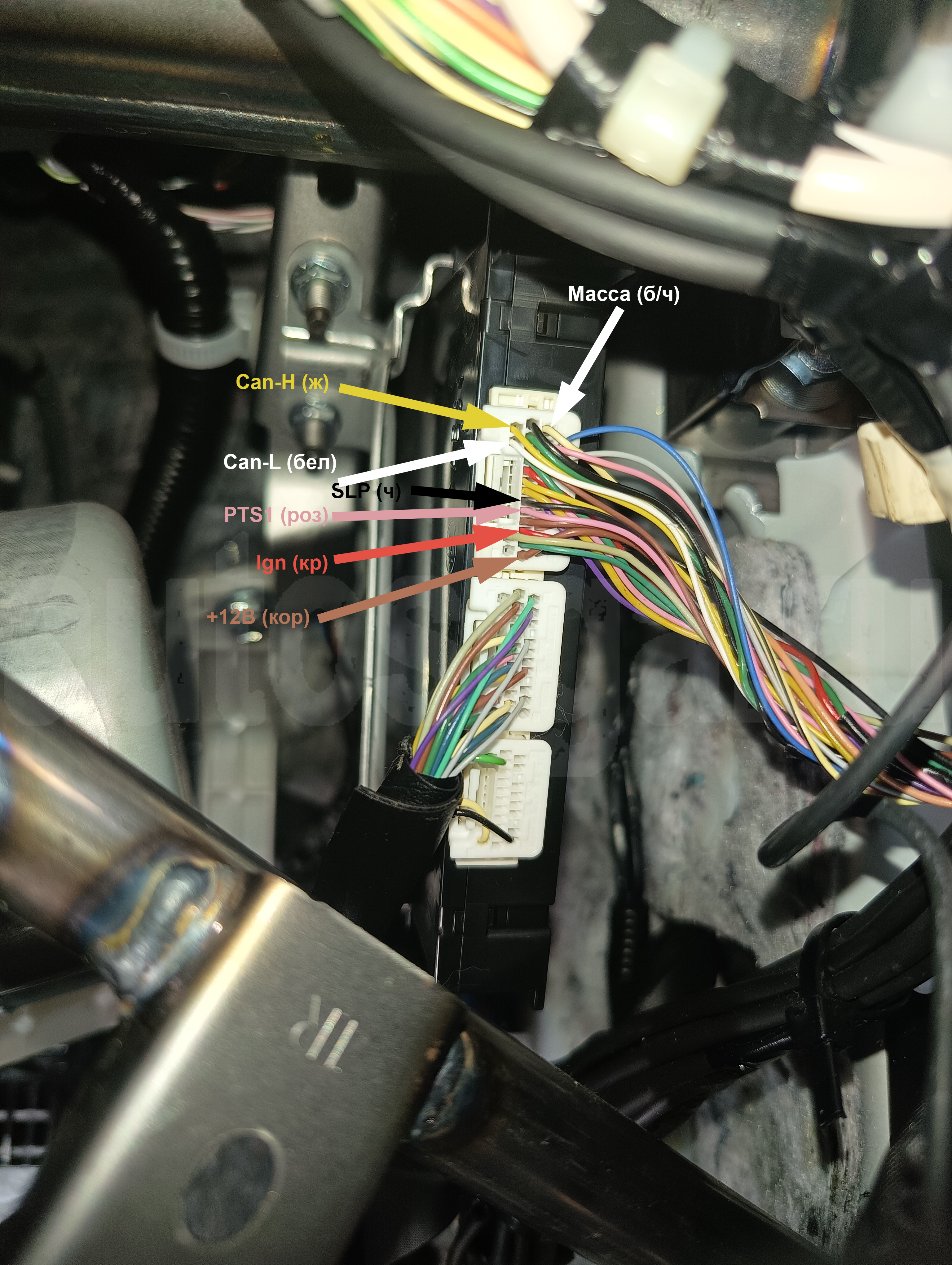

Верхний разъём блока сертификации keyless: +12В – коричневый, масса – белый/чёрный, CAN-H – жёлтый, CAN-L – белый, контроль зажигания – красный, SLP – чёрный, PTS1 – розовый

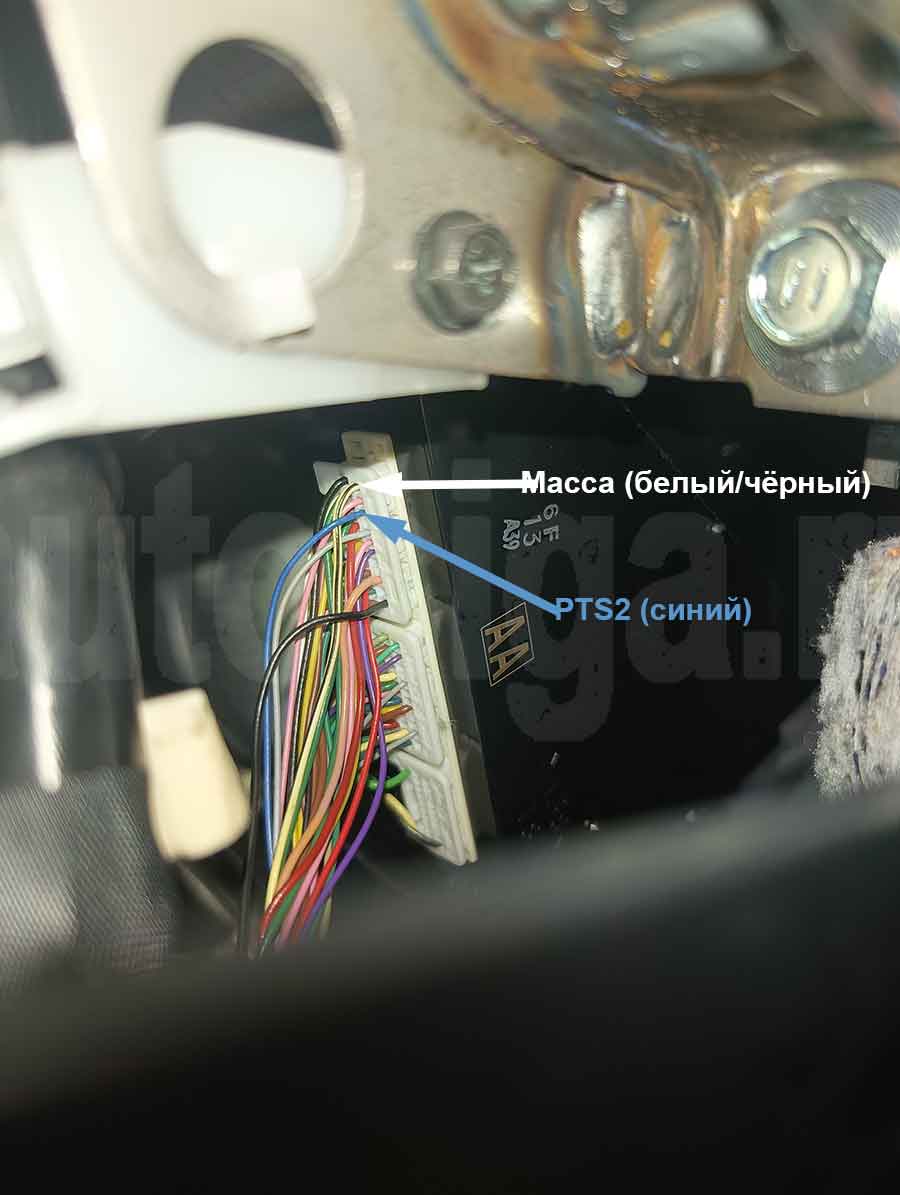

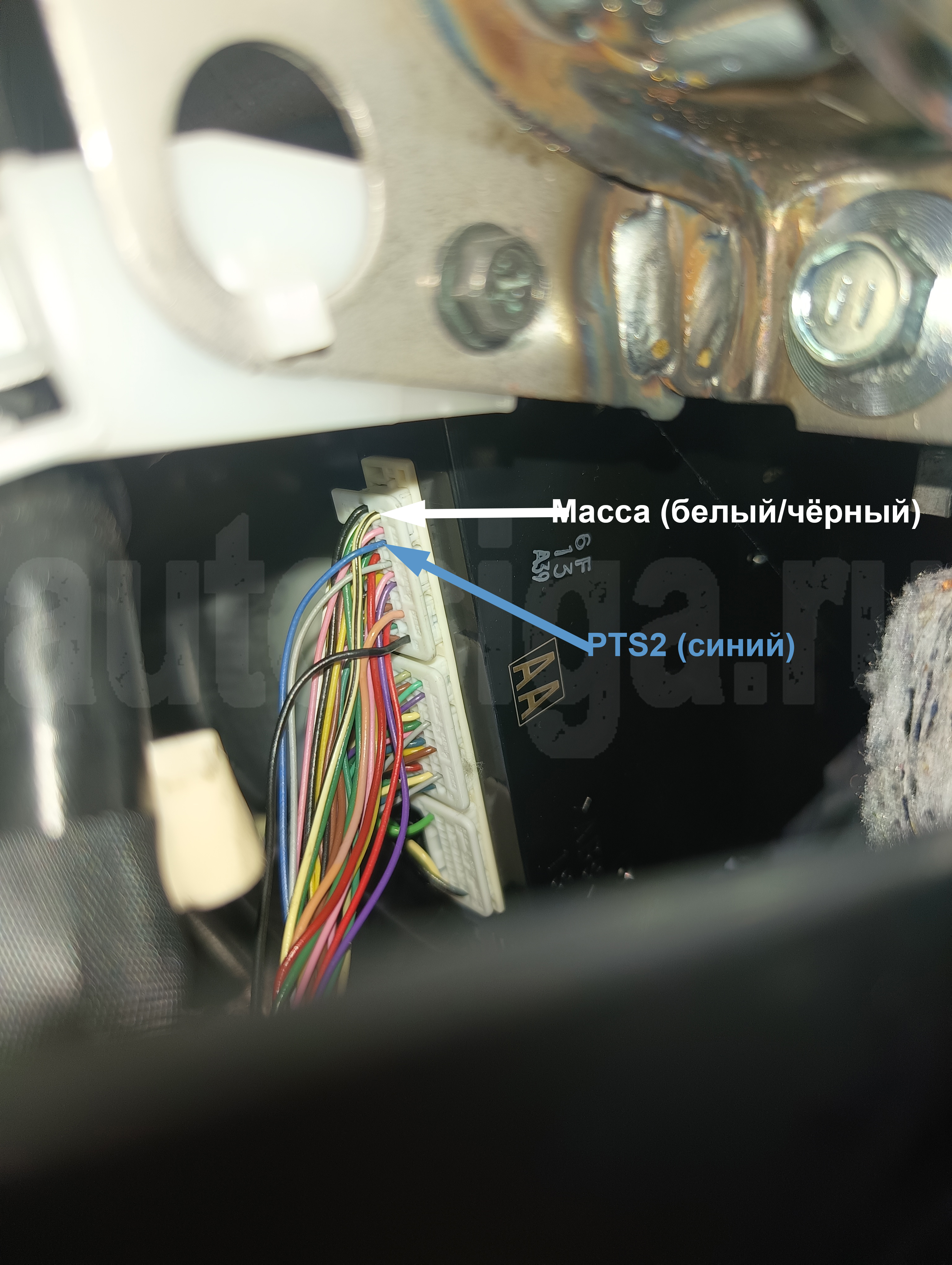

Другой ракурс верхнего разъёма блока keyless: масса – белый/чёрный, PTS2 – синий

Блокировка зажигания и блокировка по кнопке Start-Stop

Помимо блокировки по CAN, на этом разъёме можно сделать блокировку зажигания по красному проводу.

Также можно реализовать блокировку двигателя по кнопке Start-Stop. Для этого обязательно использовать оба провода – PTS1 и PTS2. Если задействовать только один провод, блокировки не будет.

Блок телематики и автозапуск

Блок телематики, который находится под автомагнитолой за блоком климат-управления, мешает автозапуску. Если он остаётся запитанным, при попытке АЗ/ДЗ зажигание не включается.

Чтобы телематика не мешала, на всё время работы автозапуска и дистанционного запуска нужно разрывать +12В блока телематики – салатовый крайний провод.

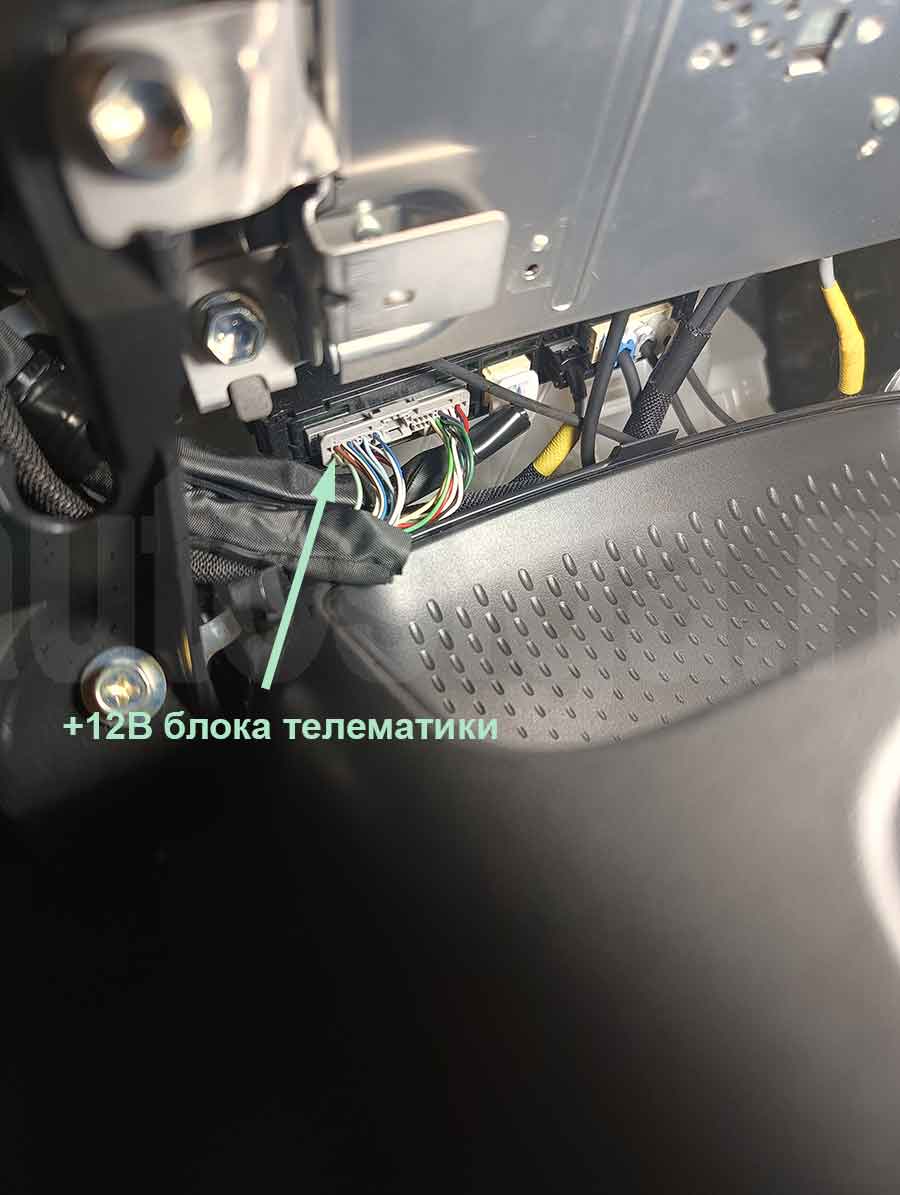

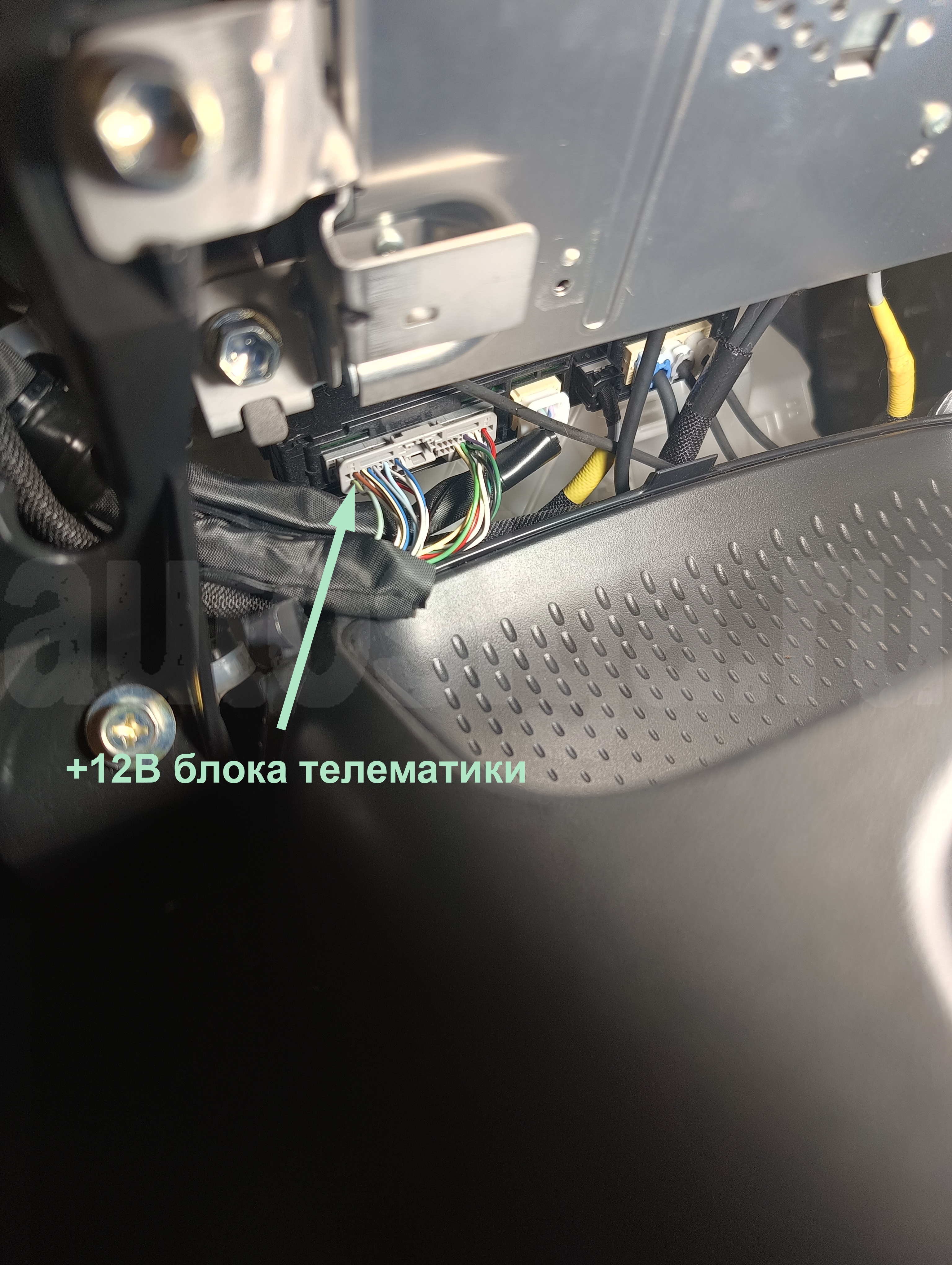

Разъём блока телематики под автомагнитолой: на всё время работы АЗ/ДЗ разрывается +12В – салатовый крайний провод

Есть ещё один нюанс: в начале автозапуска на несколько секунд включается кондиционер, даже если до этого он был выключен. На сам запуск это не влияет.

Открытие центрального замка в slave-режиме

Дополнительно сделано управление по can штатной системой при снятии с охраны. Без этого Pandora не открывала центральный замок при снятии, если постановка выполнялась через штатную систему в slave-режиме.
