Новые точки подключения и карты установок NEW

Фото точек подключения сигнализации на Toyota Corolla Rumion 2008, хэтчбек, 1 поколение, E150 (10.2007 – 11.2009)

Автор Игумнов Александр

Александр прислал свои фото для подключения сигнализаций на Corolla Rumion 2008. На фото всё понятно расписано и показано, что и где находится. Поэтому просто выкладываю его фотографии без каких-либо пояснений.

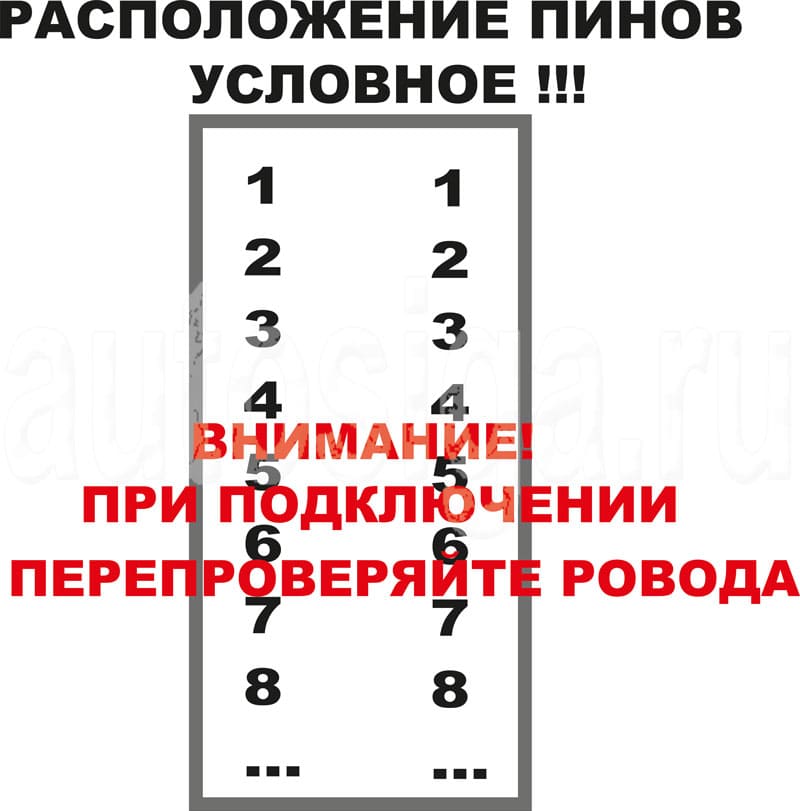

Toyota Corolla Rumion 2008 расположение пинов

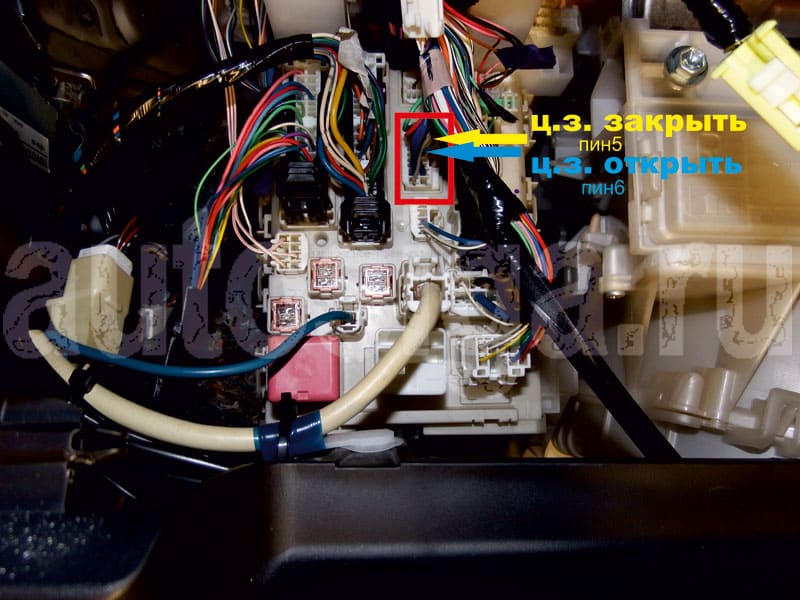

Toyota Corolla Rumion 2008 центральный замок

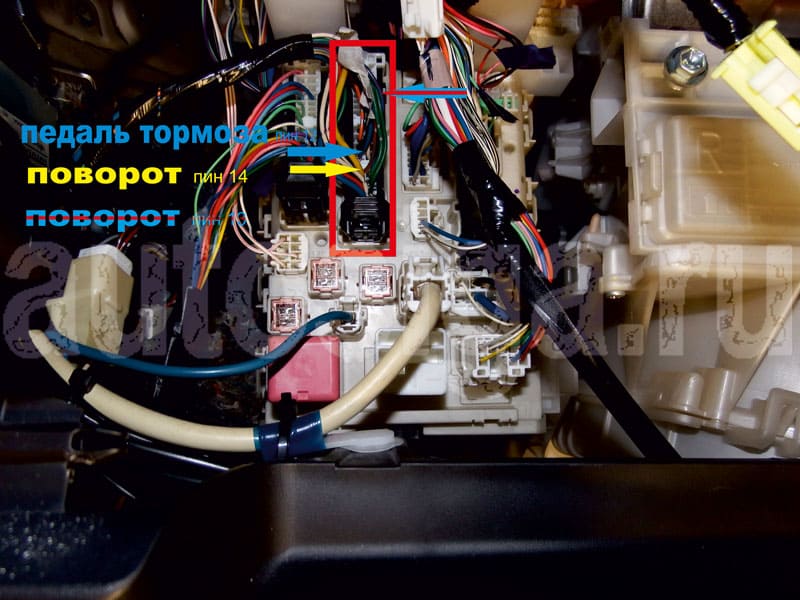

Toyota Corolla Rumion 2008 повороты и тормоз

Toyota Corolla Rumion 2008 багажник, бензонасос, дверь левая передняя

Toyota Corolla Rumion 2008 +12, зажигание, двери правая передняя и правая задняя

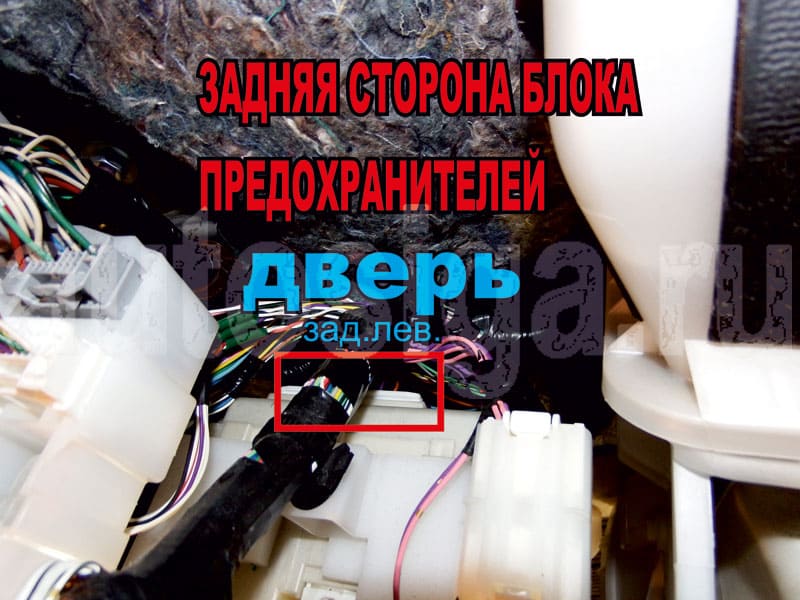

Toyota Corolla Rumion 2008 задняя левая дверь

Toyota Corolla Rumion 2008 замок зажигания

Игумнов Александр
