Установка сигнализации на Lada Granta

Точки подключения автосигнализации на Lada Granta, самая дешёвая комплектация

Автор Юрий_1

Замок зажигания:
+12 – коричневый
ign1 – синий/черный
стартер – красный

Панель приборов:
повороты – синий и синий/черный
ручник – коричневый/синий (в разрыв диод)

Порог водителя:
концевик водителя – красный/зеленый, к нему же подключаем остальные двери

Под капотом:
тахо – белый/черный на модуле зажигания
концевик капота в штатное место

Концевик багажника – на багажник ставим разъем (концевик уже в замке есть).

Центральный замок ставим свой.


Точки подключения автосигнализации на Лада Гранта 2012

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Замок зажигания:
+ 12V – розовый
IGN_1 – синий
Start – красный

Левый порог:
Повороты – синий и синий/чёрный
Бензонасос – серый
Концевик водителя – красный/зелёный
Ручник – коричневый/синий

Приборка:
Концевик водителя – красный/зелёный
Ручник – коричневый/синий

Центральный замок – установить электропривод в водительскую дверь, если нет электропривода в двери
Багажник – белый/чёрный; жгут в багажнике (ставим диод)
Тахометр – коричневый/красный; в комплектации норма можно взять на блоке электроусилителя руля

Если автомобиль с крашеными бамперами (комплектация норма), то дополнительный активатор ставить не надо, 2 и 7 контакт на замке двери подключаем по силовой схеме. Замки в дверях Калиновские, активатор встроен внутри, только провода не протянуты.

Концевик двери есть только водительский. Остальные нужно установить и подключить к водительскому концевику, т.е. к красному/зелёному в пороге. Концевики такие же, как подкапотный на Приоре. Концевики придётся брать с разъёмом и проводками.


Точки подключения автосигнализации на Lada Granta 2017, комплектация с одним водительским концевиком

Замок зажигания:
+12 – коричневый
зажигание – синий/черный
стартер – красный

Центральный замок (силовое управление) – вставить провода в pin 2 и pin 7 в разъём электропривода водительской двери.

Сигнализация Pandora DX50 по can – обход иммобилайзера, заведённый двигатель, ручник, тормоз.

Сигнализация Starline A93 2Can по can – то же самое, что и Пандора ДХ50 плюс блокировка двигателя.

Концевик водительской двери (-) – зелёный/красный в пороге водителя. К нему же подключаем все установленные концевики дверей. В разрыв зелёно/красного ставим диод. Сигналкой подключаемся в разрыв со стороны концевика.

Концевик багажника (-) – белый/чёрный на подсветке багажника. Ставим диод в разрыв и подключаемся сигнализацией в сторону концевика.

Открывание багажника (+) – замкнуть контакты на кнопке отпирания багажника с помощью нормально-разомкнутых контактов реле.

Концевик капота – устанавливаем свой.

LIN нет.

Панель приборов:
CAN – розовый/зелёный и жёлтый/синий
повороты – синий и синий/чёрный

Бензонасос (+) – серый в пороге водителя


Точки подключения автосигнализации на Lada Granta Liftback 2019, МКПП с новой мордой, простая комплектация

Автор Юрий_Г

Замок зажигания:
+12 – черный
ign 1 – синий/черный
стартер – красный

Панель приборов:
повороты – синий и синий/черный
ручник – коричневый/синий (диод в разрыв)

Тахометр – серый на блоке ЭУР справа от руля в малом разъеме, пин 2

Порог водителя:
двери – коричневый/красный (диод в разрыв)
концевик багажника – на плафоне багажника белый/черный (диод уже есть в плафоне)

Концевики на остальные двери и капот ставим свои.

Проход под капот – через резинку гидрокорректора.

Центральный замок – в водительской двери в разъем установить пины 2 и 7, управление по "силе". Так как при включенном зажигании цз не закрывается, то программируем на сигнализации "завершение программной нейтрали по закрытию последней двери". Тогда все корректно работает.

Обход иммо – стандартно. Делал кольцо на замок.


Точки подключения автосигнализации на Lada Granta 2019, АКПП, Starline A93 2can2lin

Автор Юра--11

Замок зажигания:
+12 – коричневый
ign 1 – синий/черный
acc – розовый
стартер – подключаем в сером разъеме снизу блока предохранителей, крайний красный

Из can двери, педаль тормоза, заведённый двигатель. При активации функции комфорт обязательно разрешаем управление штатной охранкой.

Панель приборов:
повороты – синий и синий/черный
can h – розовый/зеленый
can l – желтый/синий

шина LIN – красный/зеленый в разрыв (белый/зеленый в сторону разъема, белый – в сторону авто) в жгуте из двери водителя

багажник – черный/синий из багажника, в разрыв диод
капот – штатный концевик белый/черный, диод в разрыв

Бесключевой обход прошел обучение не при включении зажигания, а именно при попытке запуска (до запуска оба способа обучения выдали ошибку). Двигатель был с ДМРВ.

Проход под капот через пластиковую заглушку педали сцепления.

Комментарии

Цитирую alik616:
Точки подключения автосигнализации на Lada Granta Liftback 2019, МКПП с новой мордой, простая комплектация ЦЗ подключаем так, закрыть - минус на штатный провод из двери. А открыть - подать минус на пустой вывод блока штатного ЦЗ
Перепутал Открыть - подать плюс на пустой вывод блока штатного ЦЗ. И двери откр/закр независимо от зажигания.
Точки подключения автосигнализации на Lada Granta Liftback 2019, МКПП с новой мордой, простая комплектация ЦЗ подключаем так, закрыть - минус на штатный провод из двери. А открыть - подать минус на пустой вывод блока штатного ЦЗ
Гранта 2024 года. С 12 версией приборной панели пришли некоторые изменения. На провод ручника теперь не требуется установка диода в разрыв, более того, при установке диода будет некорректное отображение ручника на приборке. И по концевику двери, если установить один диод в разрыв, то будет через раз отображать открытые двери на приборке. Помогает коммутация нескольких диодов в параллель. Оптимально работает при 8 диодах. Но всё же иногда двери отображаются на приборке с задержкой 4-6сек.
Гранта 23, На блоке цз , 2 пин открыть сила, 1 закрыть сила, багажник 10 сила, дверь 13, зажигание 7, концевик водительского замка 5, (можно отсечь с двух сторон и использовать как один из проводов на замок) отцепить разьем сцепления и блока цз и жгут легко вынимается в район блока света
Что тут, что на форуме Старлайна какие то велосипеды с багажником и ЦЗ. Делаю так: 1. ЦЗ: зачем весь огород с восстановлением штатного цз? подключаю силовые провода на разъеме блока ЦЗ, соответственно отрезав их от блока, и оттуда же увожу в вод дверь. 2. Багажник: на логике пишу перед открытием багажника «выполнить имитацию двери». Бинго!: с брелка багажник открывается всегда и везде. То что он останется некоторое время активен в охране, всем пофиг, по крайней мере под контролем.
Цитирую Александр:
Цитирую Gadriel:
Всем привет. Гранта 2023 года, с одним концевиком и центральным замком. Центральный замок подключаем следующим способом: Зелёный с черной полоской и синий с черной полоской отрезаем и изолируем. Черный с красной полоской рядом с синим соединяем с массой. Черный с красной полоской рядом с зеленым соединяем с плюсом. Синий соединяем с проводом блока комфорта пин №5 (белый провод). Зелёный вставляем в пин №11. В пороге находим жёлтый и желто- синий провода и заводим в дверь, вставляем в пин №2 (желтый) и пин №7 (желто-синий) в разъёме замка двери водителя. Все работает прекрасно, проверено на 4 машинах.
Подключено так же, но цз работает не корректно. При получение команды "Закрыть" он сначала открывает потом закрывает. Даже на закрытом цз, все тоже самое. Может кто сталкивался, как решить? Сигнлизация Starline A93, машина Гранта 2023 без моторчиков в замках, установлены свои.
Решена ли проблема и как?
Важно! С чем столкнулся! Гранта 23 пустышка, подключил ЦЗ по одному проводу у блока (добавил пин) +закр/-откр, было десятка 2а машин и 5 из них после долгого простоя не реагируют на команду открытия!! Решил следующим образом: там же на блоке ЦЗ(СКАЖЕМ ТАК), есть и провод от привода вод двери, и соответственно продублировал на него массу при открытии! Полёт нормальный)
Цитирую Gadriel:
Всем привет. Гранта 2023 года, с одним концевиком и центральным замком. Центральный замок подключаем следующим способом: Зелёный с черной полоской и синий с черной полоской отрезаем и изолируем. Черный с красной полоской рядом с синим соединяем с массой. Черный с красной полоской рядом с зеленым соединяем с плюсом. Синий соединяем с проводом блока комфорта пин №5 (белый провод). Зелёный вставляем в пин №11. В пороге находим жёлтый и желто- синий провода и заводим в дверь, вставляем в пин №2 (желтый) и пин №7 (желто-синий) в разъёме замка двери водителя. Все работает прекрасно, проверено на 4 машинах.
Подключено так же, но цз работает не корректно. При получение команды "Закрыть" он сначала открывает потом закрывает. Даже на закрытом цз, все тоже самое. Может кто сталкивался, как решить? Сигнлизация Starline A93, машина Гранта 2023 без моторчиков в замках, установлены свои.
Всем привет. Гранта 2023 года, с одним концевиком и центральным замком. Центральный замок подключаем следующим способом: Зелёный с черной полоской и синий с черной полоской отрезаем и изолируем. Черный с красной полоской рядом с синим соединяем с массой. Черный с красной полоской рядом с зеленым соединяем с плюсом. Синий соединяем с проводом блока комфорта пин №5 (белый провод). Зелёный вставляем в пин №11. В пороге находим жёлтый и желто- синий провода и заводим в дверь, вставляем в пин №2 (желтый) и пин №7 (желто-синий) в разъёме замка двери водителя. Все работает прекрасно, проверено на 4 машинах.
Ребята, сегодня столкнулся, гранта se 2015 год. Стартера на красном проводе разъема нету.. Подключил на замке (красный) и 2 снизу реле бодика черно/белый имитация сцепления или тормоза по -.
Цитирую Stuf74:
Гранта 2023 , без цз, без мимо В 3 дверях подготовка есть. Красн/Син (+ при открытии) и жёлтый В водительскую дверь тянуть силу и ставить 5-ти проводной (если делаем управление цз через блок комфорта) Багажник в охране отрезаем, резал силу (красн/черн) Багажник работает по логике : 30 сек работаем, если ничего не поменялось - не работаем. Открыли/закрыли,включили / выключили жигу/ закрыли багажник - опять работаем 30 сек.(мои наблюдения) Т.е. Если не отрезать в охране - на АЗ первые 30 сек можно будет открыть багажник.
...багажник отрезали через нормально разомкнутое реле ( не на охране реле запитано на управляющие контакты)? или другой вариант?
Цитирую Сергей:
Цитирую Stuf74:
Гранта 2023 , без цз, без мимо В водительскую дверь тянуть силу и ставить 5-ти проводной (если делаем управление цз через блок комфорта) .
а то что на схемах рисует старлайн, воткнуть пины в блок комфорта в 5 и 11, вроде как без протяжки в дверь силы.. или не работает это?
В водительской двери силы нет, только слаботочка
Цитирую Stuf74:
Гранта 2023 , без цз, без мимо В водительскую дверь тянуть силу и ставить 5-ти проводной (если делаем управление цз через блок комфорта) .
а то что на схемах рисует старлайн, воткнуть пины в блок комфорта в 5 и 11, вроде как без протяжки в дверь силы.. или не работает это?
Цитирую Iiiket:
Цитирую Stuf74:
Открыли/закрыли,включили / выключили жигу/ закрыли багажник - опять работаем 30 сек.(мои наблюдения) Т.е. Если не отрезать в охране - на АЗ первые 30 сек можно будет открыть багажник.
Получается авто видит открытие замка вод двери? Сам блок на замки ещё остался получается?
Сам блок комфорта остался, авто видит открытие двери по вод. Концевику
Цитирую Stuf74:
Открыли/закрыли,включили / выключили жигу/ закрыли багажник - опять работаем 30 сек.(мои наблюдения) Т.е. Если не отрезать в охране - на АЗ первые 30 сек можно будет открыть багажник.
Получается авто видит открытие замка вод двери? Сам блок на замки ещё остался получается?

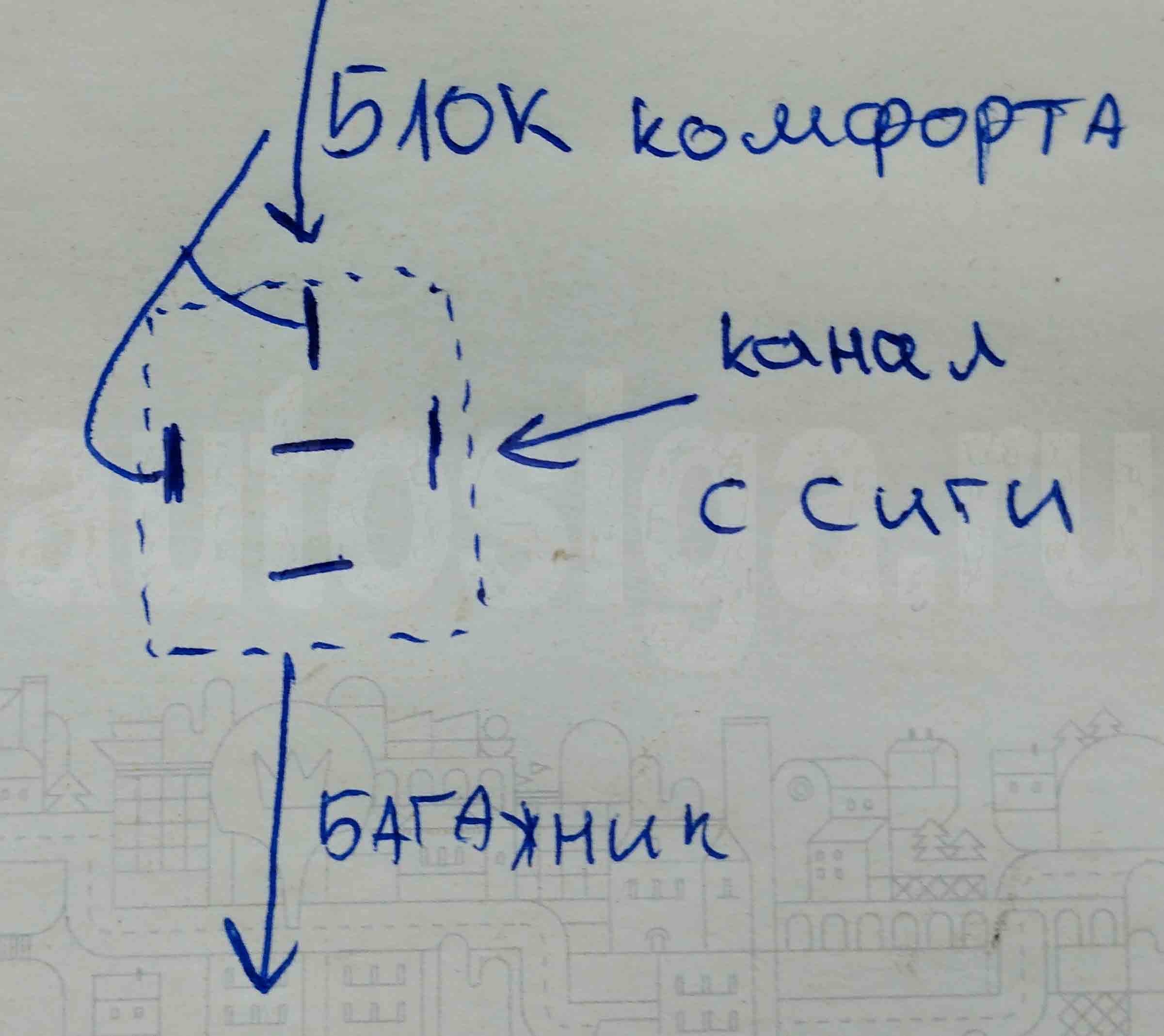

На силу багажника повесил НО реле, входящий плюс - он же и управляющий, минус для реле на логике от сиги сделал
Гранта 2023 , без цз, без мимо В 3 дверях подготовка есть. Красн/Син (+ при открытии) и жёлтый В водительскую дверь тянуть силу и ставить 5-ти проводной (если делаем управление цз через блок комфорта) Багажник в охране отрезаем, резал силу (красн/черн) Багажник работает по логике : 30 сек работаем, если ничего не поменялось - не работаем. Открыли/закрыли,включили / выключили жигу/ закрыли багажник - опять работаем 30 сек.(мои наблюдения) Т.е. Если не отрезать в охране - на АЗ первые 30 сек можно будет открыть багажник.
