Карта установки автосигнализации на Honda XR-V 2021 с ключом

Установка автосигнализации Pandora на Honda XR-V 2021 с ключом. Код автомобиля в настройках системы – 2625.

Для бесключевого обхода штатного иммобилайзера используется алгоритм «Honda New».

Основные подключения выполнены на разъёме щитка приборов, разъёме замка зажигания и разъёме иммобилайзера возле замка зажигания.

Что Pandora видит и чем управляет по CAN

Pandora по CAN видит:

• двери;
• капот;
• багажник;
• зажигание;
• педаль тормоза;
• паркинг;
• пробег;
• тахометр;
• уровень топлива.

Pandora по CAN управляет:

• аварийной сигнализацией;
• центральным замком;
• штатной сигнализацией.

CAN1 и CAN2 на щитке приборов

На разъёме щитка приборов подключаем две шины CAN:

• CAN1-H – розовый;
• CAN1-L – синий;
• CAN2-H – белый;
• CAN2-L – красный.

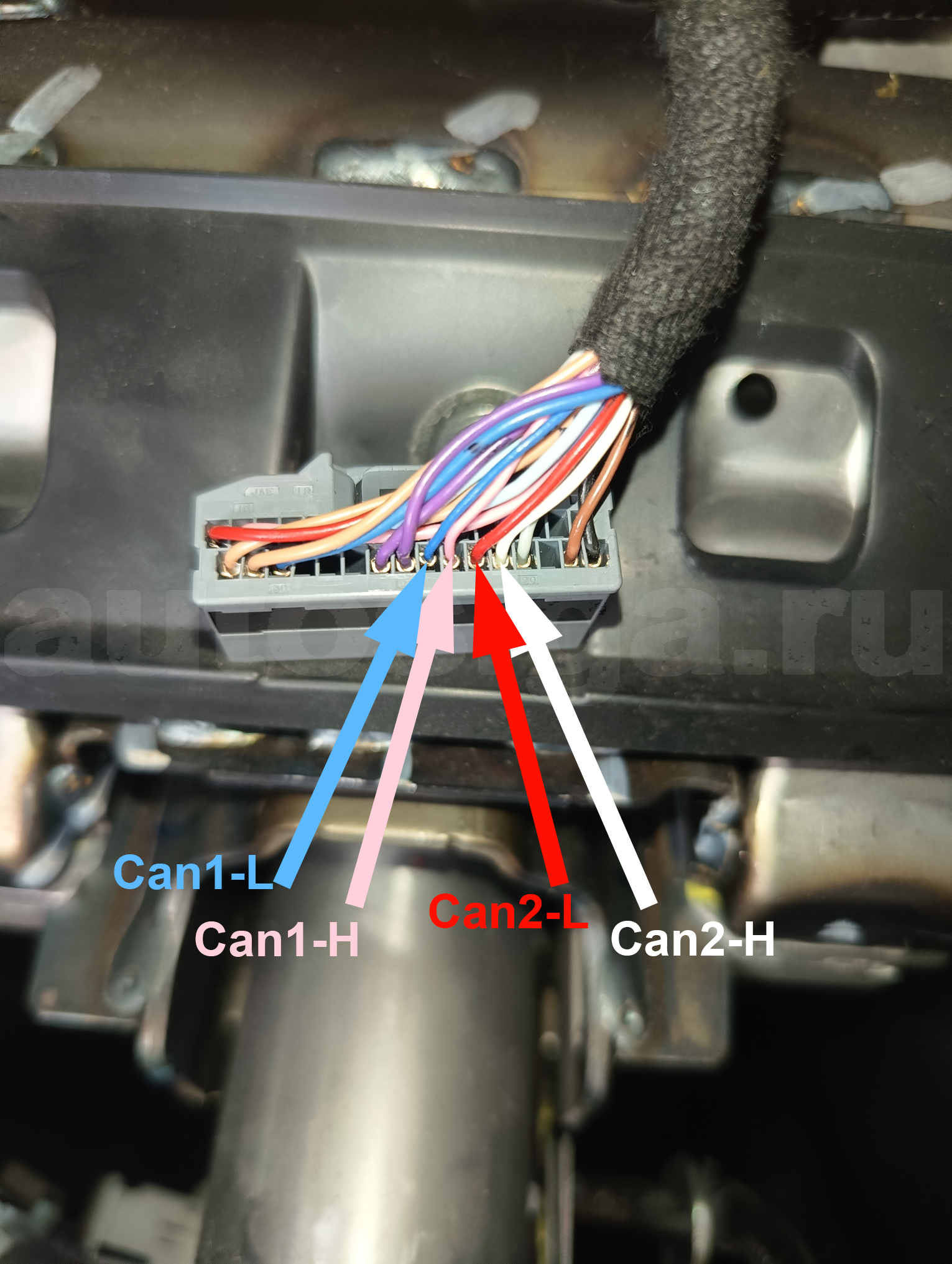

Разъём щитка приборов: CAN1-H, CAN1-L, CAN2-H и CAN2-L

Силовые цепи автозапуска на замке зажигания

На разъёме замка зажигания подключаем силовые цепи для автозапуска:

• +12В – белый;
• зажигание 1 – красный;
• зажигание 2 – синий;
• стартер – зелёный.

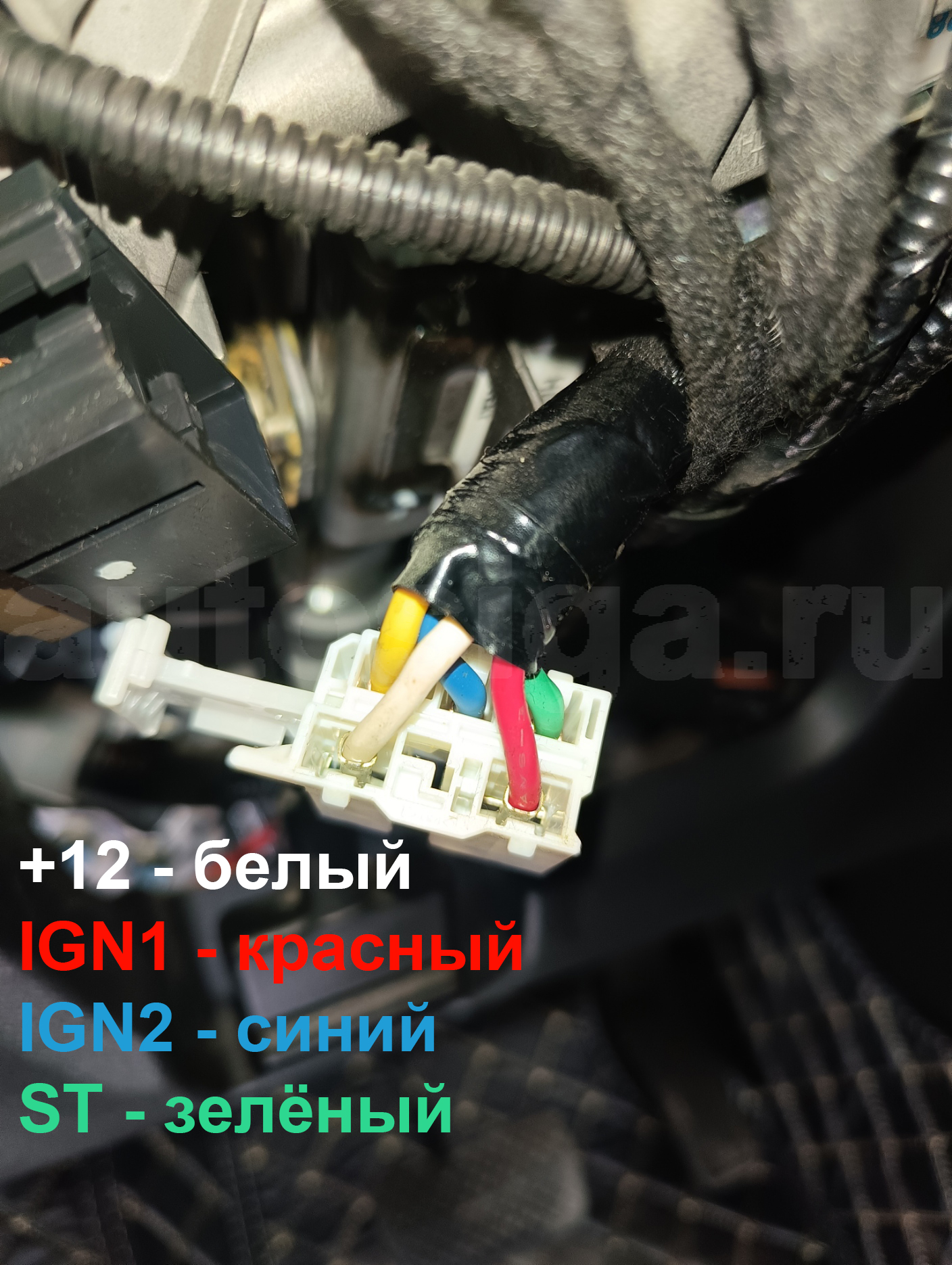

Разъём замка зажигания: +12В, зажигание 1, зажигание 2 и стартер

LIN для обхода иммобилайзера

На разъёме иммобилайзера возле замка зажигания подключаем:

• LIN – синий.

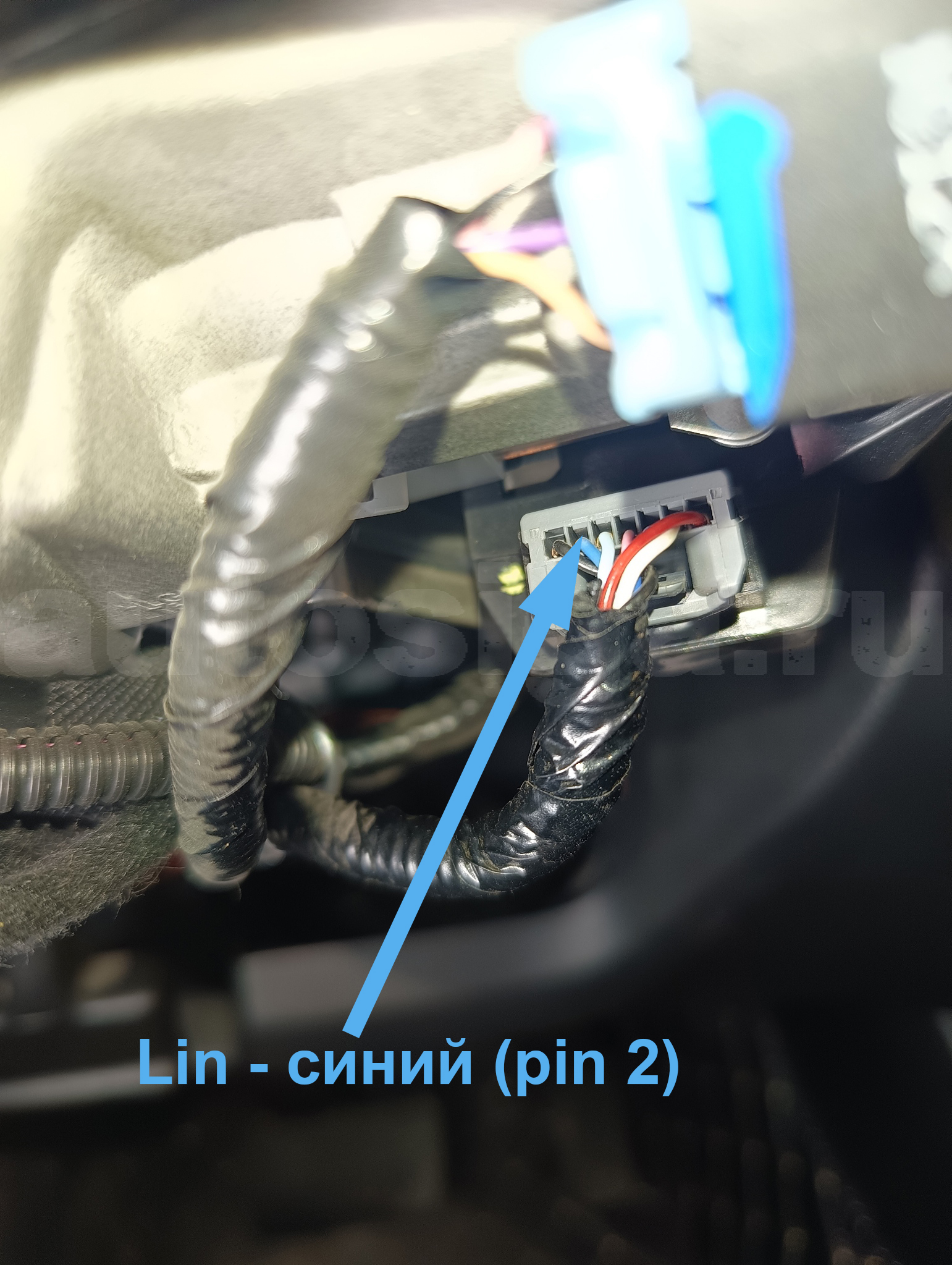

Разъём иммобилайзера возле замка зажигания: LIN для обхода штатного иммобилайзера

Таймерный канал перед автозапуском

Чтобы штатная сигнализация не срабатывала при автозапуске, перед АЗ/ДЗ настраиваем таймерный канал с логикой отпирание-запирание центрального замка.

Команда по CAN перед автозапуском не помогает – штатная сирена всё равно срабатывает.

Настройки таймерного канала в Pandora Spec:

• Действие 1 – открыть ЦЗ;
• Действие 2 – закрыть ЦЗ;
• Событие срабатывания действия 1 – при попытке запуска двигателя;
• Событие срабатывания действия 2 – при попытке запуска двигателя;
• Задержка перед действием 1 – 0 секунд;
• Задержка перед действием 2 – 8 секунд;
• Множитель 0,1 для значений «Задержка 1» и «Задержка 2» – да.

При включённом множителе 0,1 значение 8 соответствует задержке 0,8 секунды. Для этой машины рабочий вариант именно открыть-закрыть перед запуском. Просто команда по CAN перед АЗ тут не спасает.

Таймерный канал после автозапуска для выключения света

После завершения автозапуска или дистанционного запуска сделано выключение и повторное включение штатной охраны по CAN. Такой вариант нужен для отключения любого света.

Простое повторное запирание центрального замка или обычное отпирание-запирание ЦЗ после АЗ/ДЗ свет не выключают. Здесь надо работать именно через штатную охрану.

Настройки таймерного канала в Pandora Spec:

• Действие 1 – выключение штатной охраны по CAN;
• Действие 2 – включение штатной охраны по CAN;
• Условие срабатывания действия 1 – в охране;
• Событие срабатывания действия 1 – в процессе завершения АЗ/ДЗ;
• Условие срабатывания действия 2 – в охране;
• Событие срабатывания действия 2 – в процессе завершения АЗ/ДЗ;
• Задержка перед действием 1 – 0 секунд;
• Задержка перед действием 2 – 8 секунд;
• Множитель 0,1 для значений «Задержка 1» и «Задержка 2» – да.
