Карта установки автосигнализации на Honda Vezel 2025 PTS

Honda Vezel 2025 года, левый руль, кнопка Start/Stop. Устанавливаем автосигнализацию Pandora с автозапуском и бесключевым обходом штатного иммобилайзера.

Для Pandora используется алгоритм «Honda new». Требуется клонирование.

Основные подключения выполняются на блоке BCM. Блок находится слева от рулевой колонки, за блоком предохранителей.

Что Pandora видит и чем управляет по CAN на Honda Vezel 2025

Pandora по CAN видит:

• двери;
• капот;
• багажник;
• зажигание;
• педаль тормоза;
• заведённый двигатель;
• Slave;
• парковку;
• уровень топлива;
• пробег;
• температуру двигателя при включенном зажигании.

Pandora по CAN управляет:

• центральным замком;
• аварийкой.

При подключении к CAN2 на разъёме OBD Pandora видит топливо:

• CAN2-H – pin 6;
• CAN2-L – pin 14.

Расположение блока BCM

Блок BCM расположен слева от рулевой колонки, за блоком предохранителей.

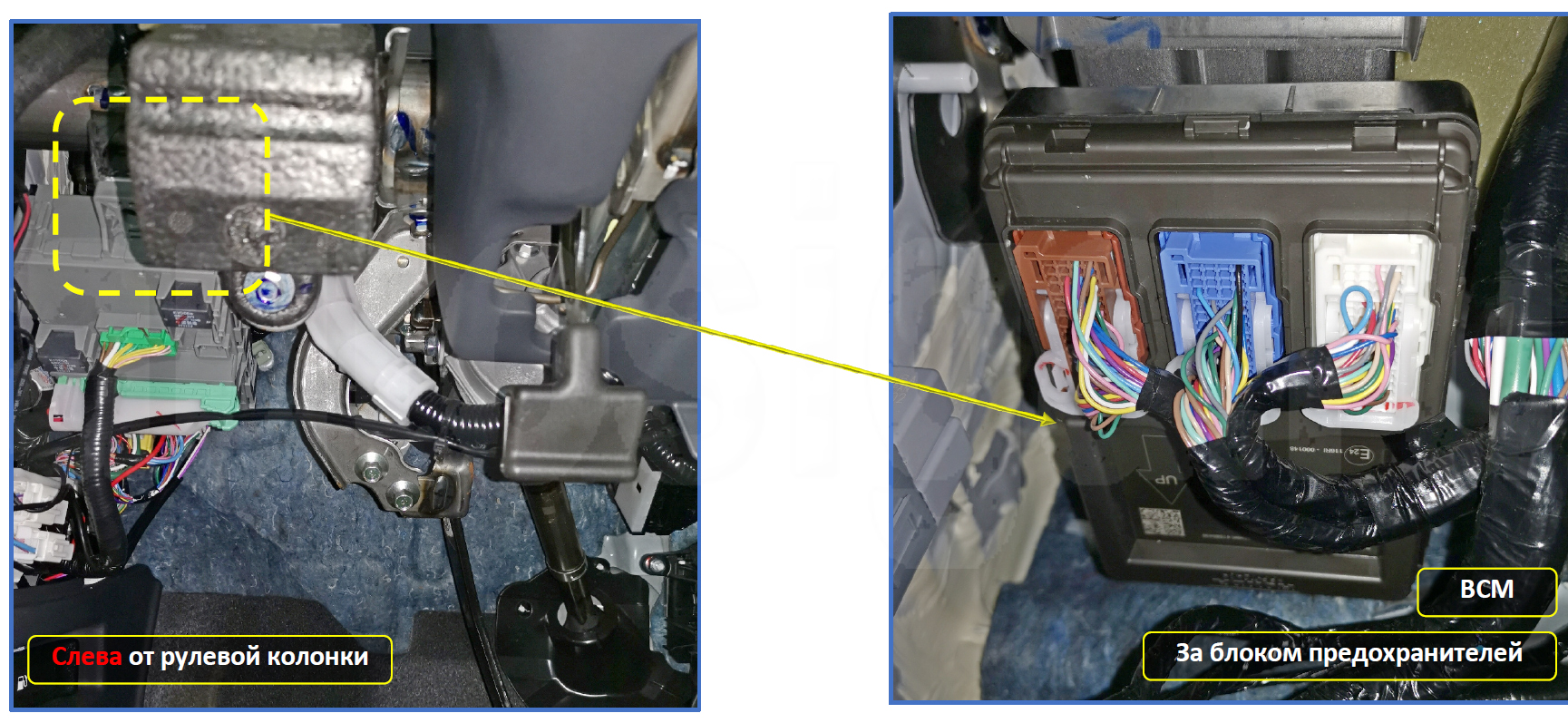

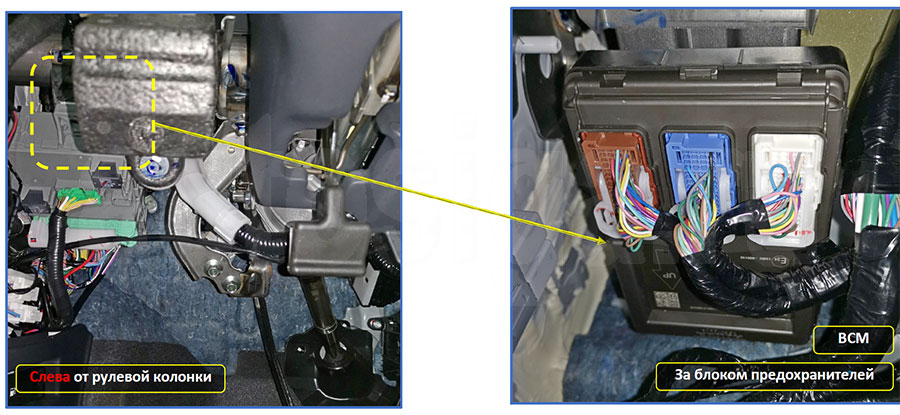

Расположение блока BCM на Honda Vezel 2025: слева от рулевой колонки за блоком предохранителей

Подключение питания, массы, CAN1 и LIN на BCM

В белом разъёме BCM подключаем питание, массу, CAN1 и LIN для обхода иммобилайзера:

• +12В – серый;
• масса – серый;
• CAN1-L – синий;
• CAN1-H – оранжевый;
• LIN – белый.

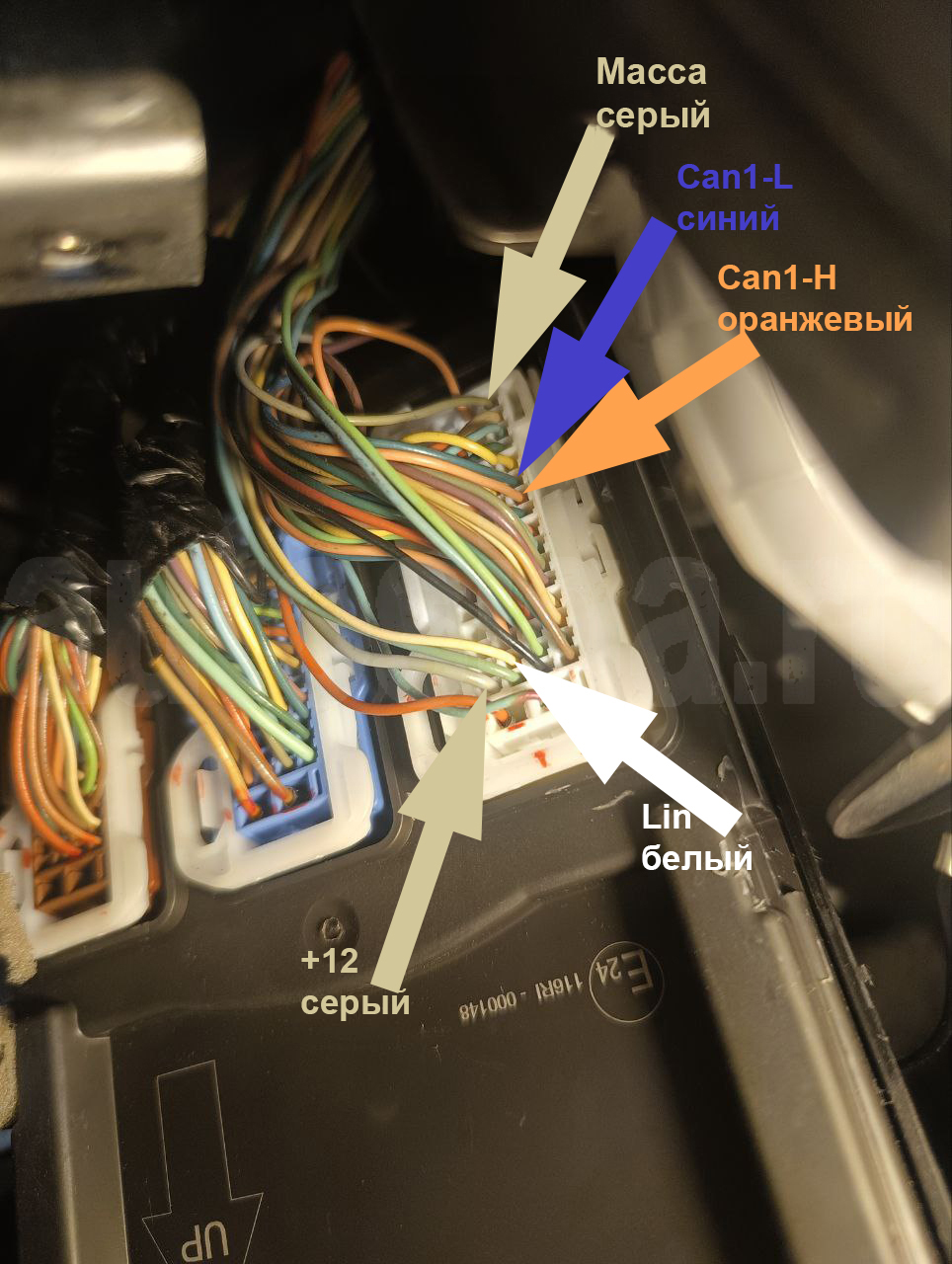

Белый разъём BCM: +12В, масса, CAN1-H, CAN1-L и LIN для обхода иммобилайзера

Подключение зажигания на BCM

Зажигание для автозапуска подключается в коричневом разъёме BCM:

• зажигание 1 (+) – розовый;
• зажигание 2 (+) – серый.

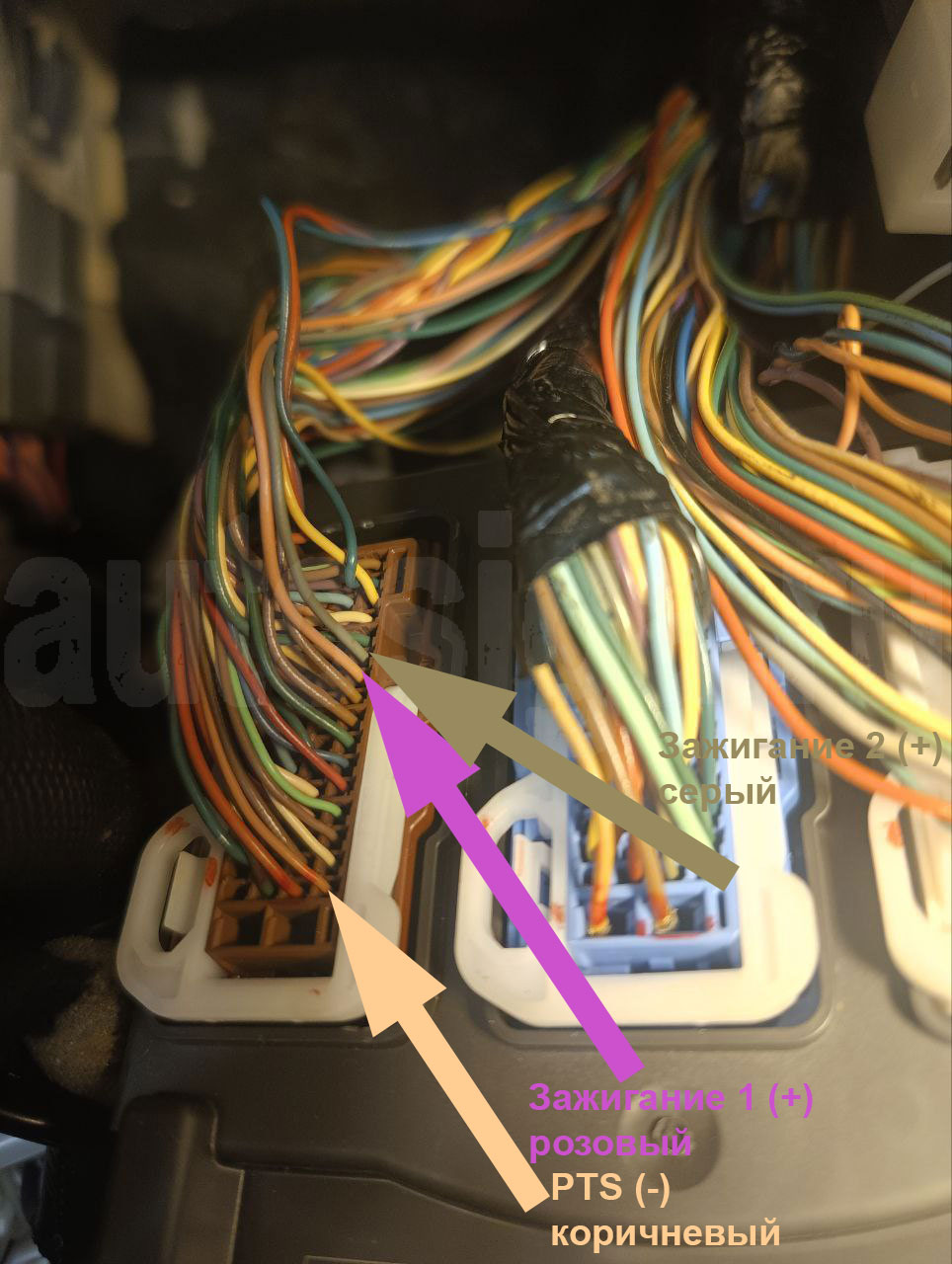

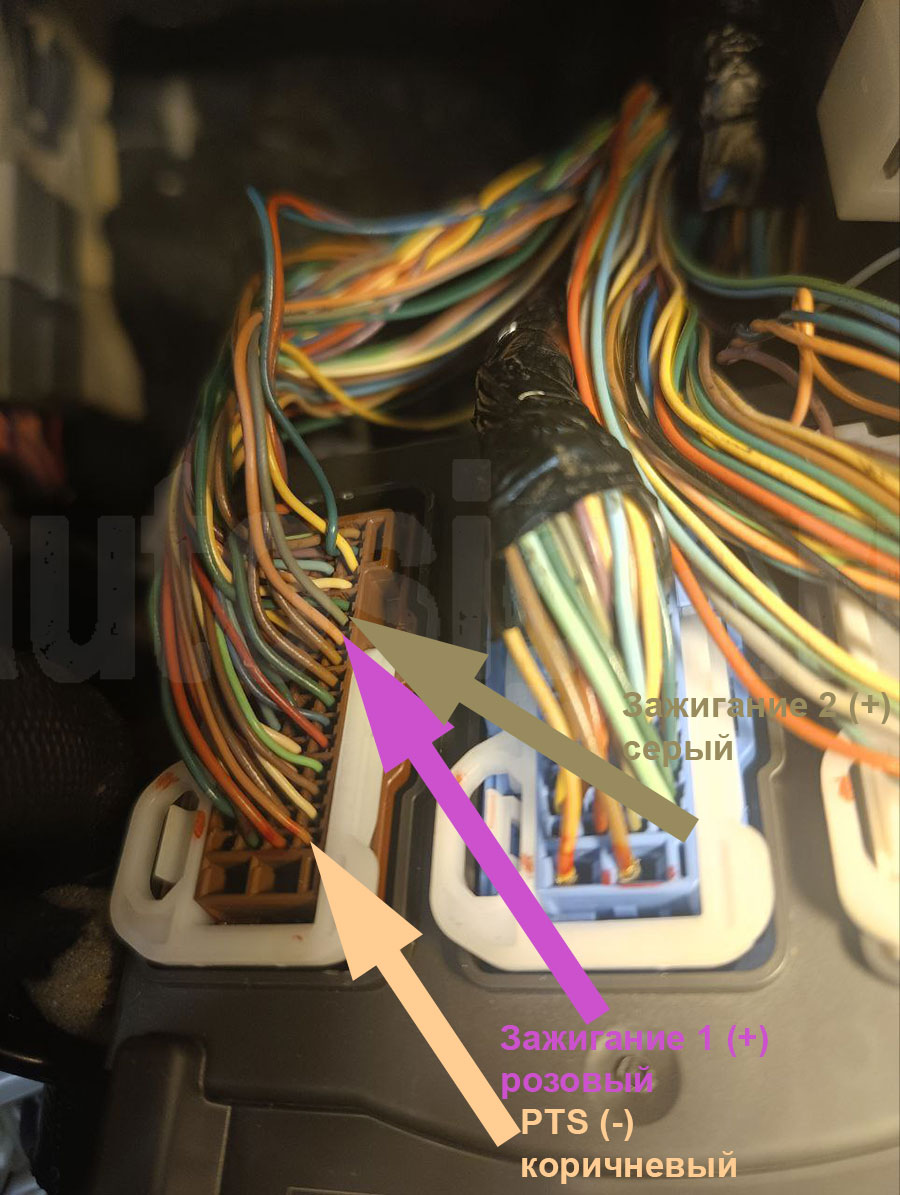

Коричневый разъём BCM: зажигание 1 и зажигание 2 для автозапуска

Подключение стартера на BCM

Стартер подключается в коричневом разъёме BCM:

• стартер (+) – зелёный.

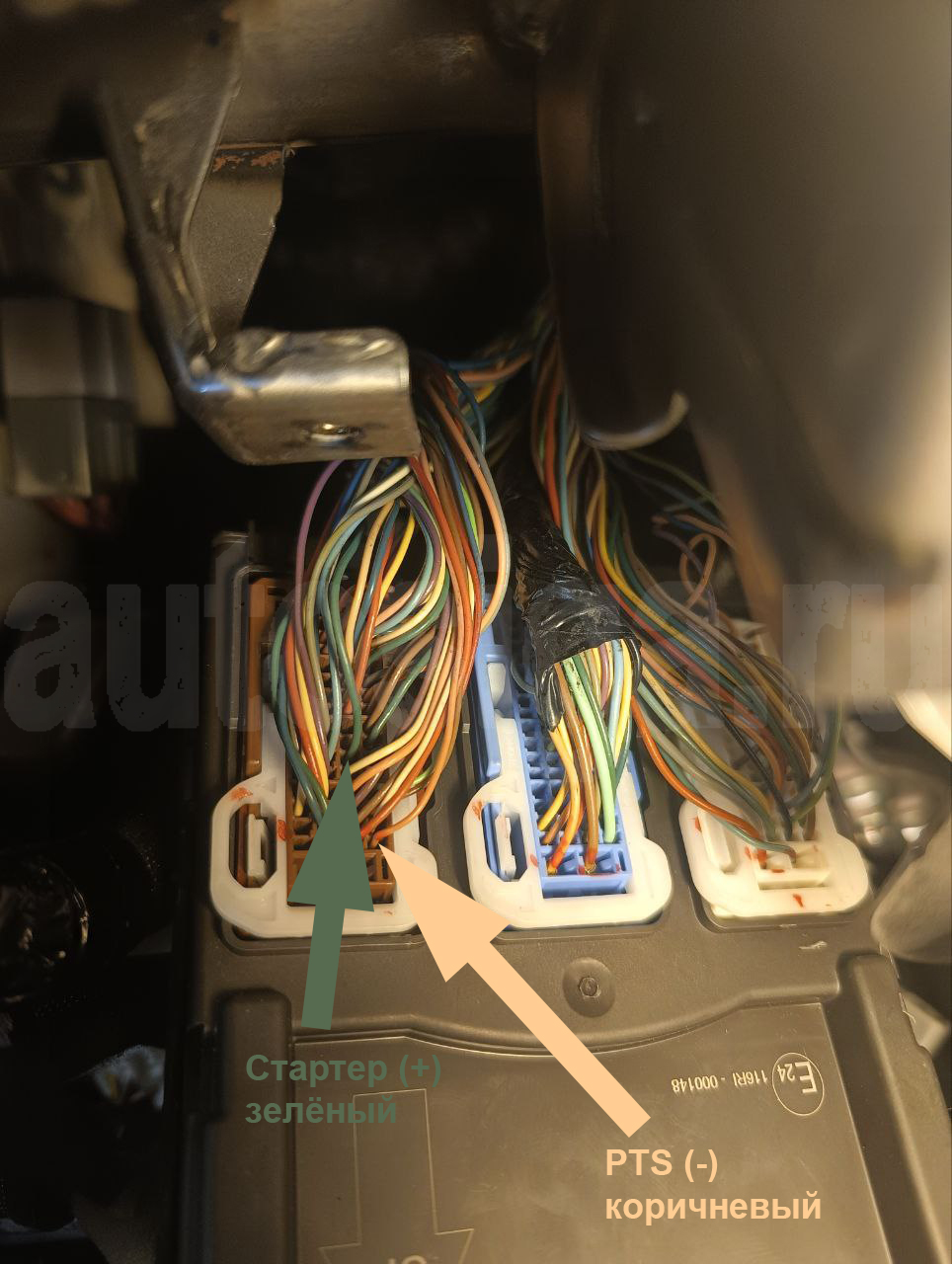

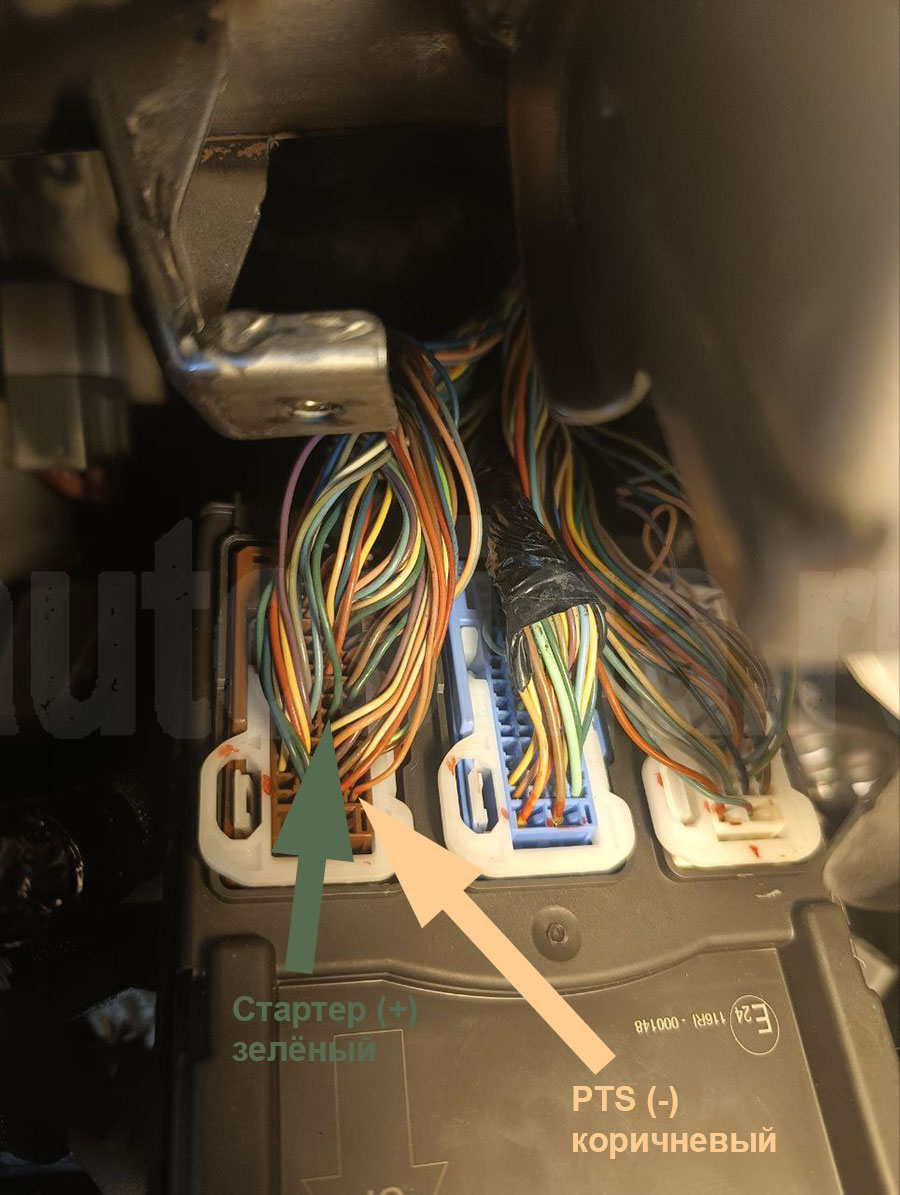

Коричневый разъём BCM: подключение стартера для автозапуска

Кнопка запуска и простая блокировка

В коричневом разъёме BCM можно подключиться к кнопке запуска PTS:

• кнопка запуска (-) – коричневый.

Эту цепь можно использовать для простейшей блокировки.

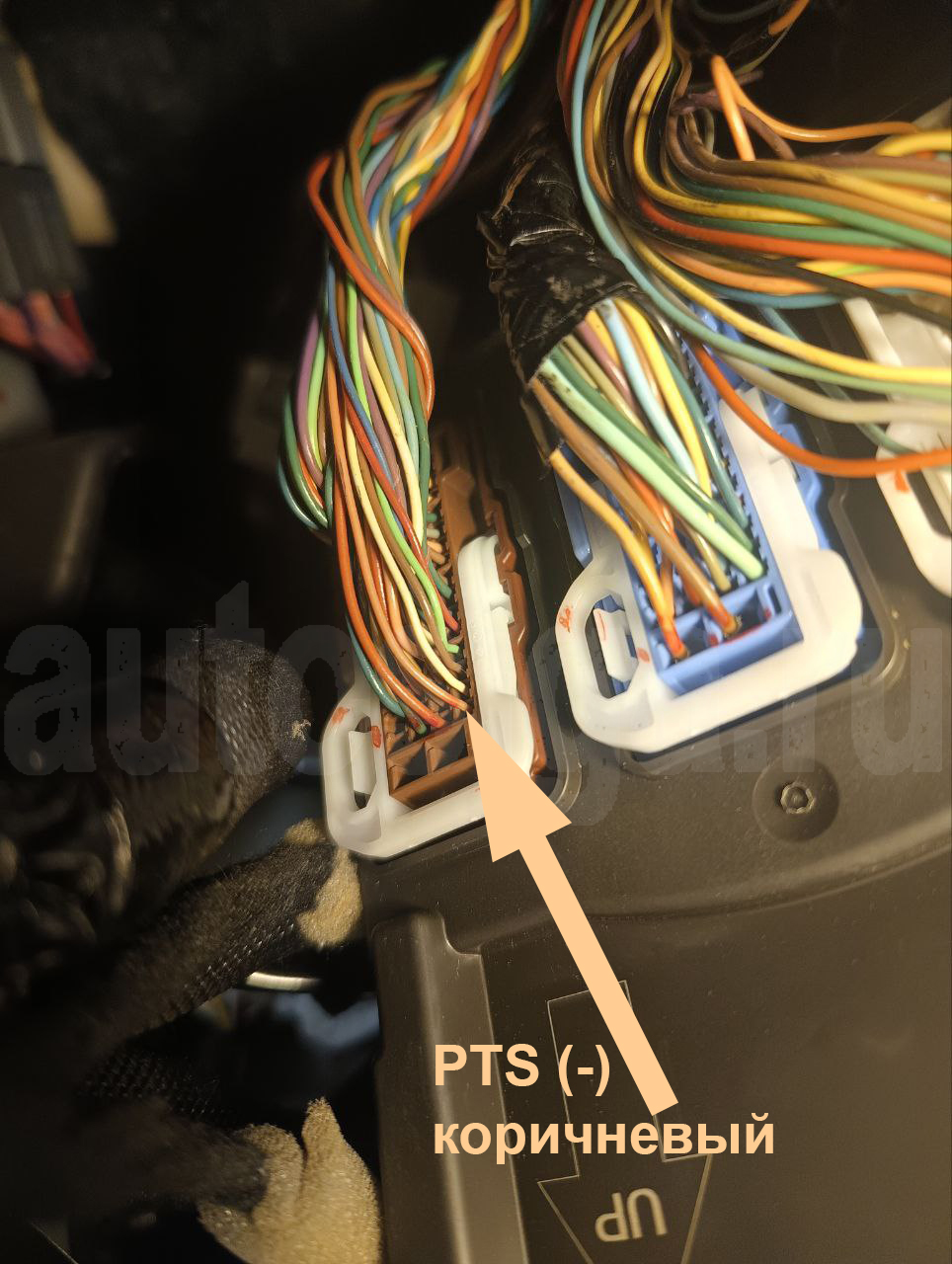

Коричневый разъём BCM: кнопка запуска по минусу, можно использовать для простой блокировки

Работа автозапуска, ключа и ручек дверей

При автозапуске работают кнопки штатного ключа и кнопки на ручках дверей.

Мягкой посадки при таком способе обхода нет.

Свет в положении Auto выключается через 2 минуты после окончания автозапуска или дистанционного запуска.

Выключение внешнего света после автозапуска

Для выключения любого внешнего света после автозапуска используем таймерные каналы:

• после окончания автозапуска закрыть центральный замок первый раз без задержки;
• через 1 секунду закрыть центральный замок второй раз.

Два запирания нужны потому, что с первого раза свет иногда не гаснет.

Подготовка перед автозапуском

Перед автозапуском нужно таймерными каналами выполнить открытие и закрытие ЦЗ, чтобы штатная охрана не срабатывала. Если разрешить команду по CAN перед автозапуском, штатка всё равно орёт.

Схема подключения Pandora на Honda Vezel 2025

На схеме показано подключение сигнализации Pandora к цепям автомобиля.

На схеме некоторые цвета проводов не совпадают с цветами, указанными на фото. Пины совпадают полностью.

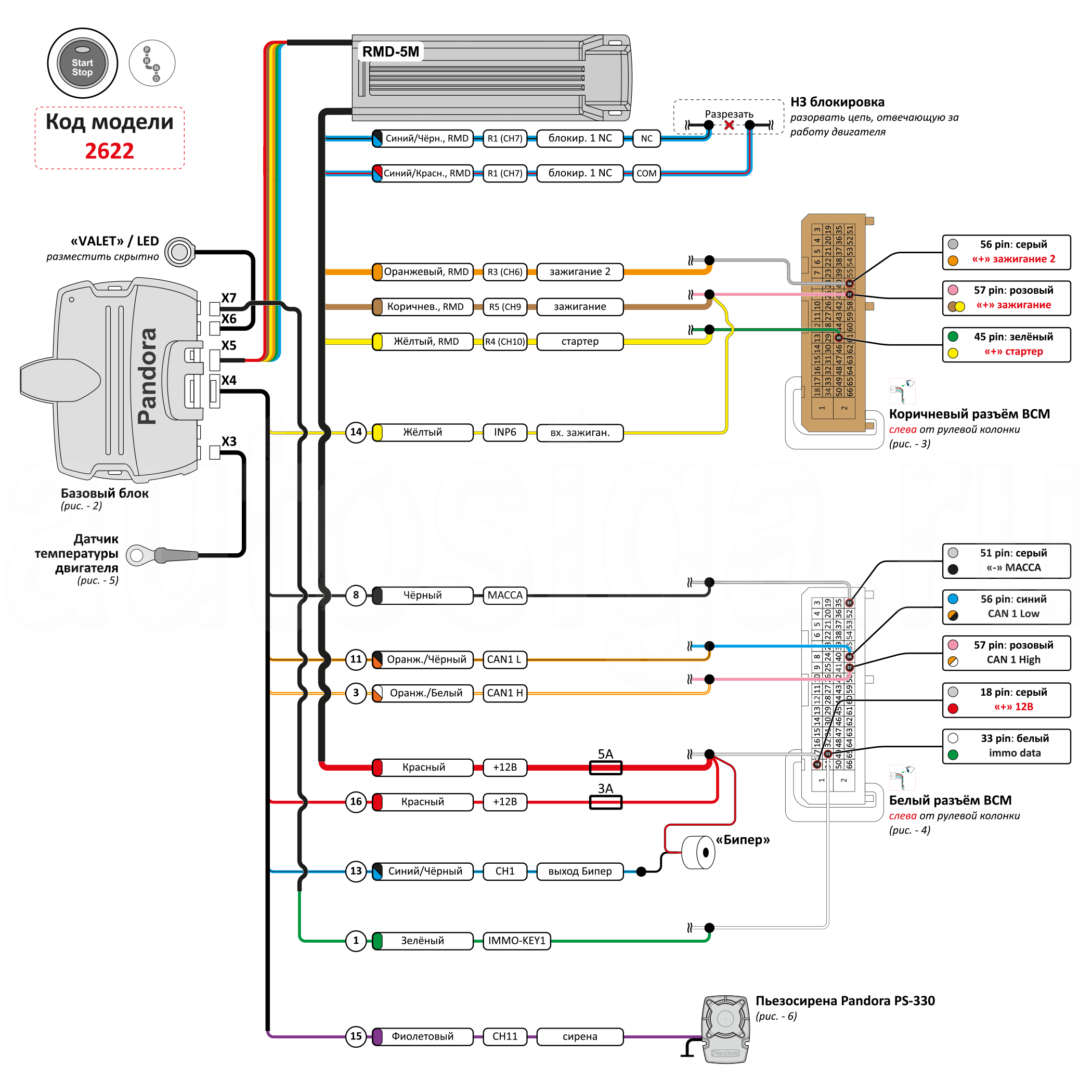

Схема подключения автосигнализации Pandora к цепям Honda Vezel 2025

Итоговая карта установки: основные подключения на BCM, CAN2 для топлива берём в OBD, обход иммобилайзера выполняется по алгоритму Honda new с клонированием. ЦЗ, аварийка и основные статусы работают по CAN, но свет и штатную охрану лучше сразу настроить через таймерные каналы.
