Установка сигнализации Honda StepWGN 2015-2021 PTS: фото точек подключения

По can Pandora на Honda Stepwgn V  (2015-2021 годов выпуска):

• видит:
• концевики дверей, багажника, капота;
• зажигание;
• тормоз;
• включенные габариты;
• парковку;
• тахометр;
• топливо (через can 2 в литрах);
• температуру двигателя (при включенном зажигании);
• пробег;
• Slave (в том числе и по багажнику)
• статус Ready (для гибридных двигателей).

• управляет:
• центральным замком;
• аварийкой;
• штатной охраной.

Обход штатного иммобилайзера – Honda New с клонированием.

При клонировании штатная система охраны автомобиля выключается!

Иногда очень долго идёт клонирование! У меня как-то раз 18 минут оно шло.

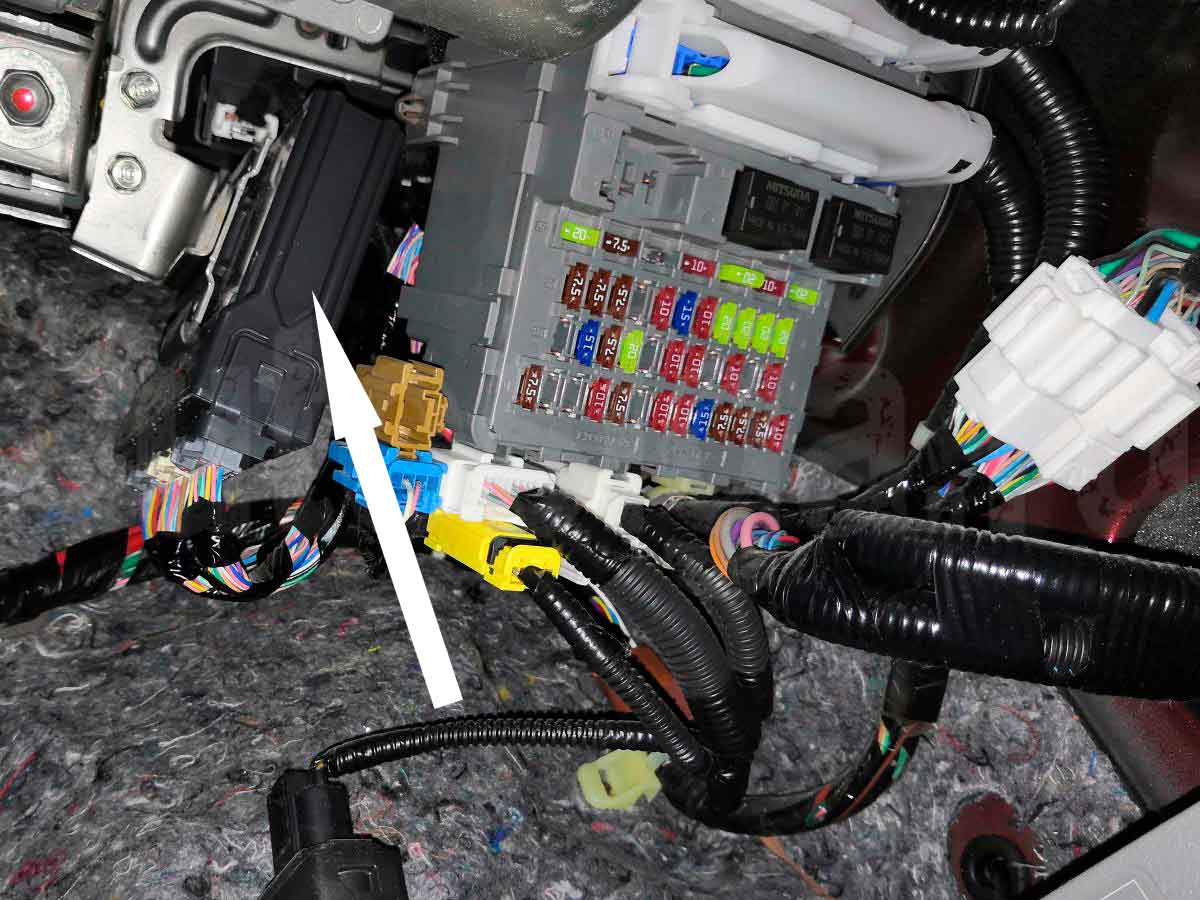

Все подключения выполняем на блоке управления за блоком предохранителей.

В этом блоке подключаемся сигнализацией

В среднем разъёме блока управления находятся:

• +12;
• масса;
• can 1;
• lin;
• кнопка запуск-остановка (можно использовать для блокировки двигателя в охране; подойдёт как отрицательный, так и положительный).

Can1-H – красный, Can1-L – белый, Lin – салатовый, масса – чёрный, +12В – розовый, PTS (+) – серый, PTS (-) – синий

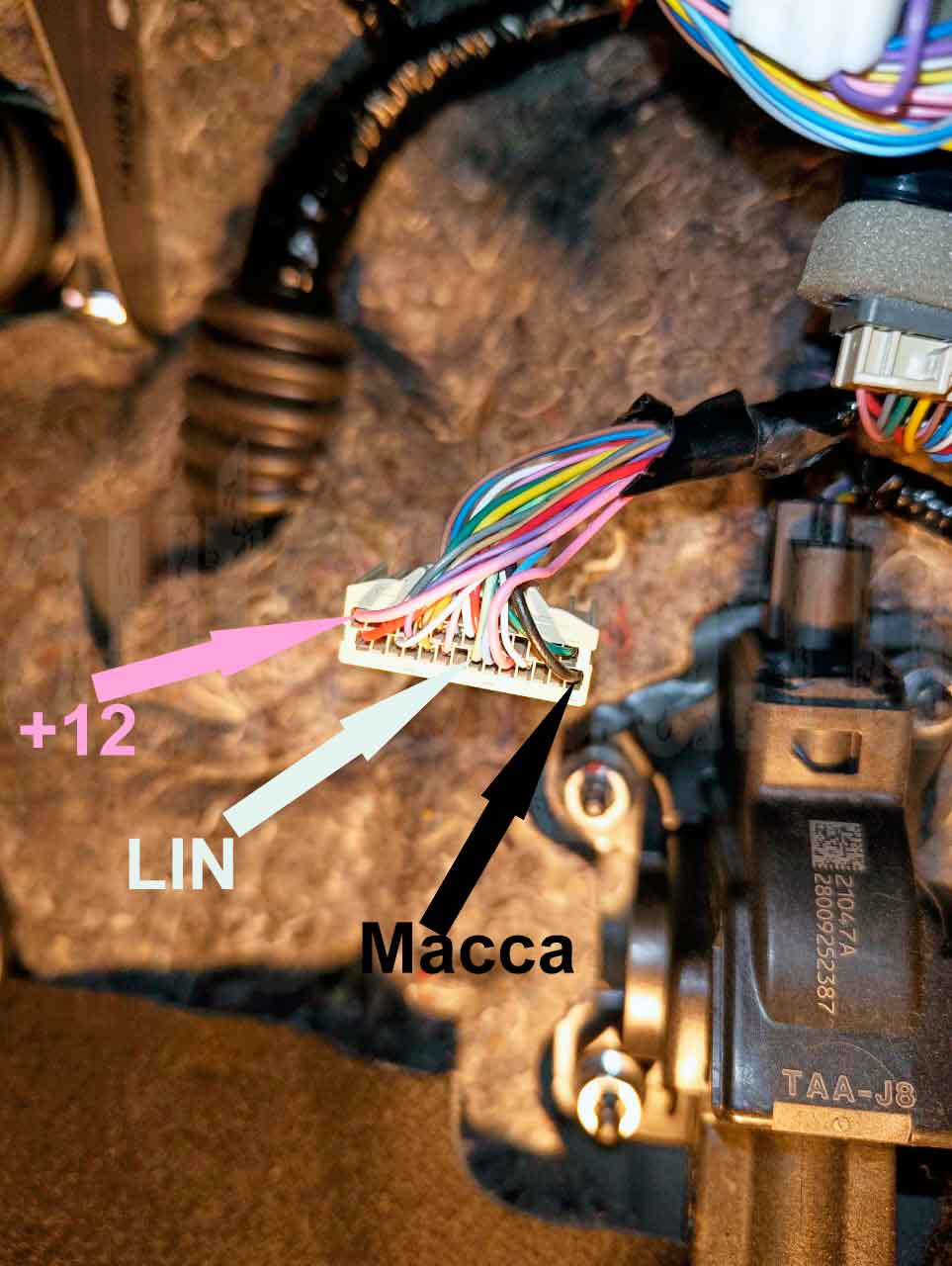

Lin – салатовый, масса – чёрный, +12В – розовый

На правом разъёме подключаем провода для автозапуска:

• зажигание 1;
• зажигание 2;
• стартер.

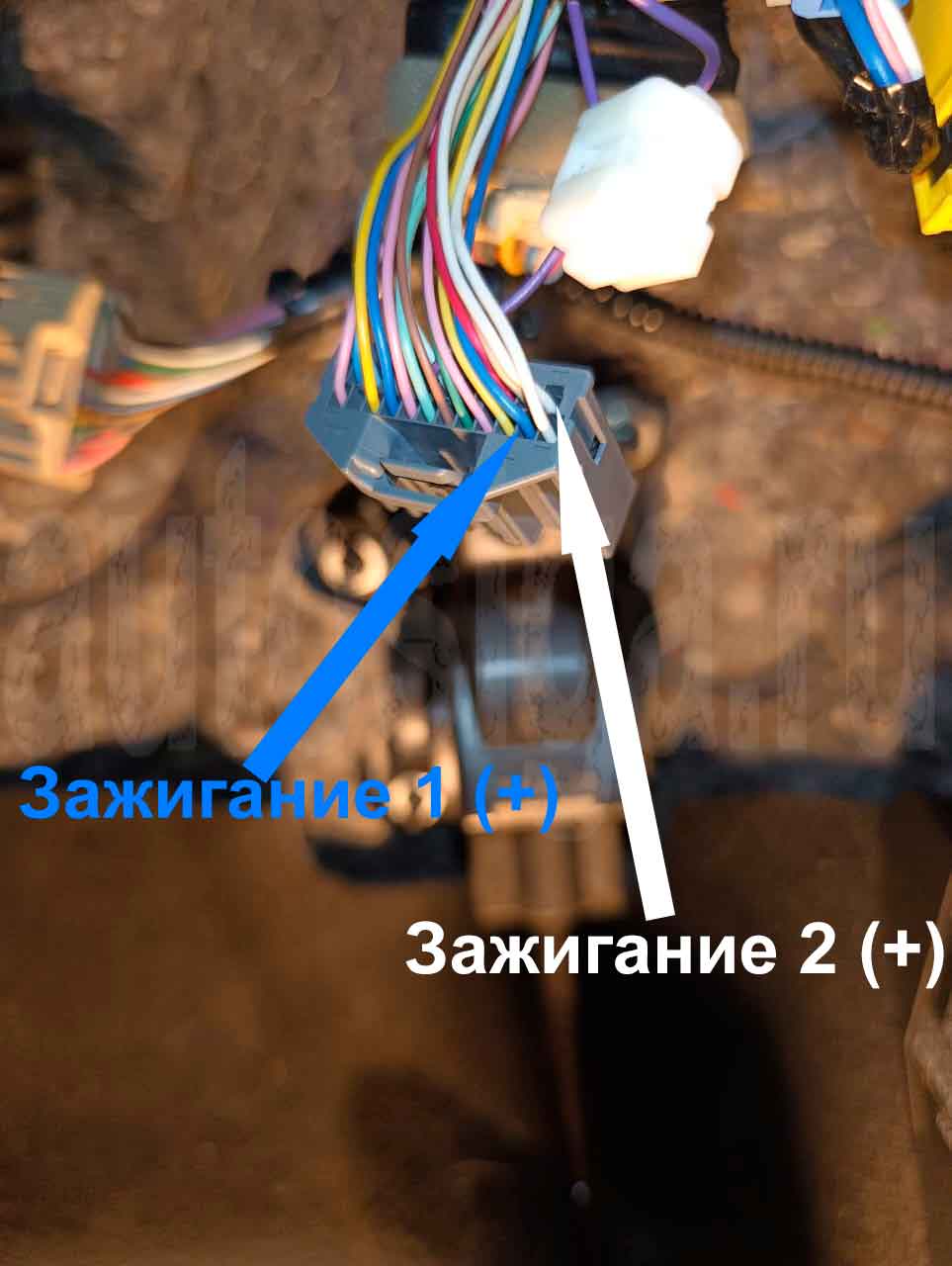

зажигание 1 – синий, зажигание 2 – белый

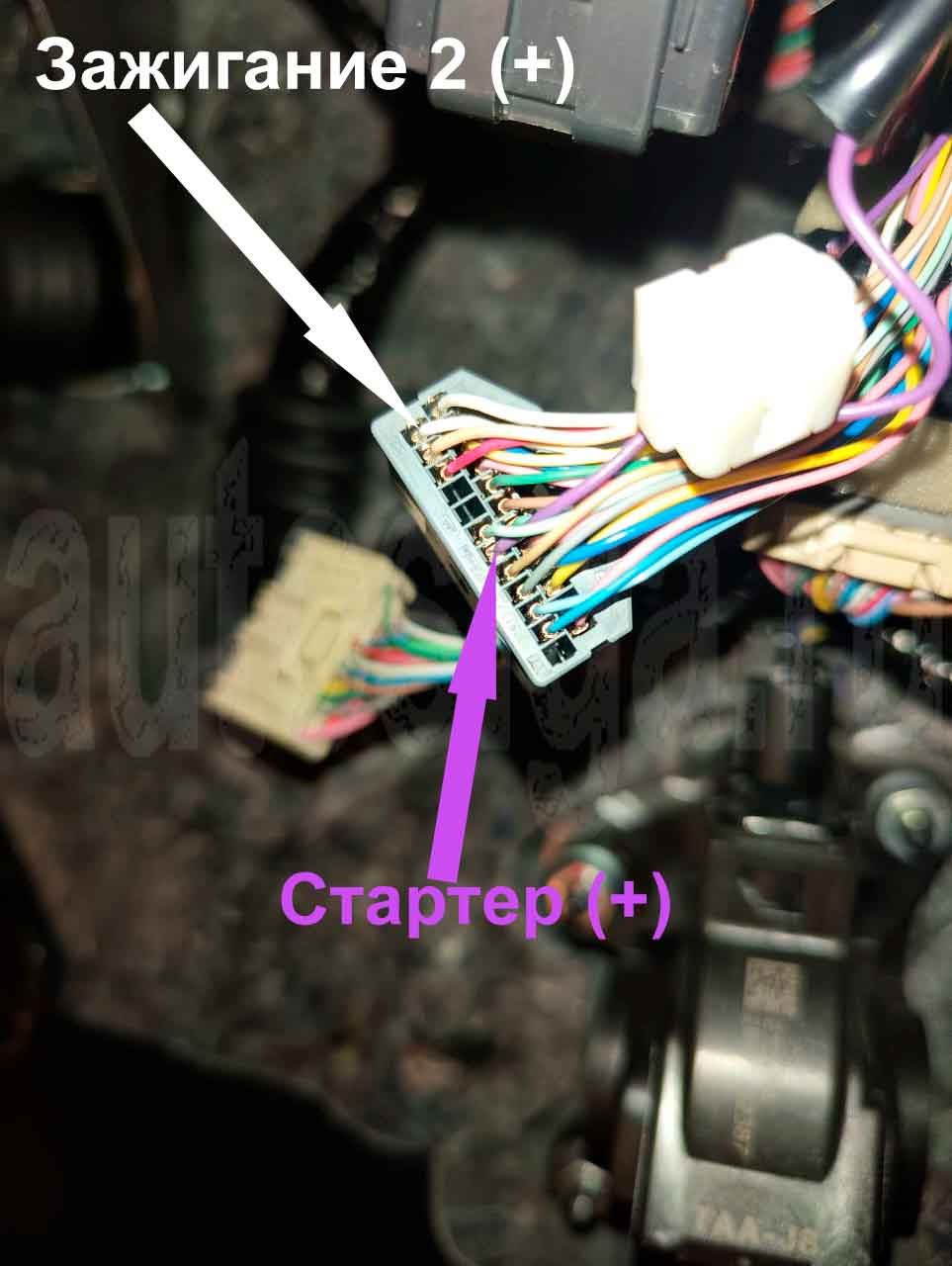

стартер – фиолетовый, зажигание 2 – белый

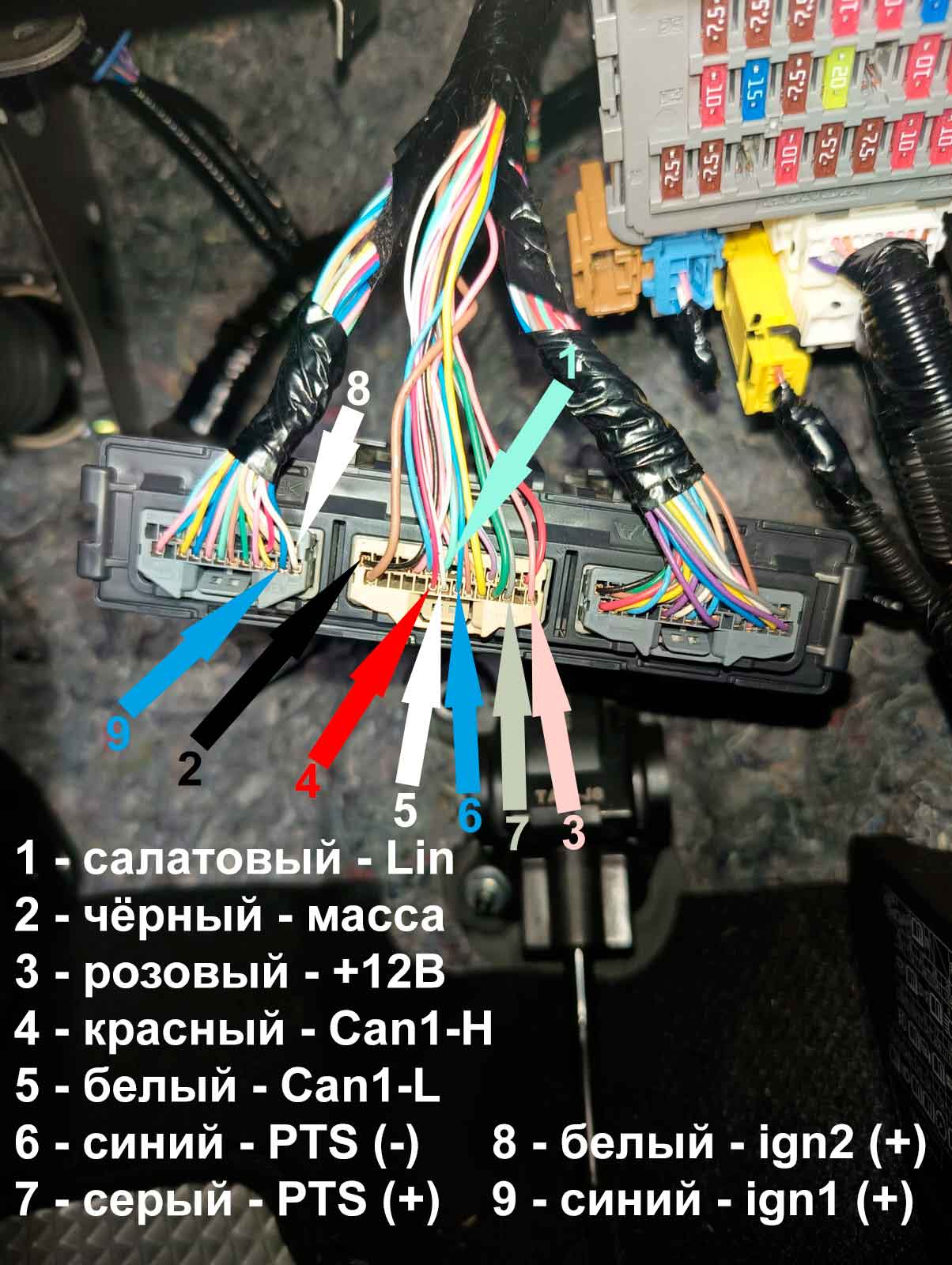

Ещё фото разъёмов со всеми нужными проводами для подключения сигнализации.

Запрограммировать запирание центрального замка по окончании автозапуска для выключения любого света.

На разъёме OBD подключаем can 2 для контроля топлива в баке.

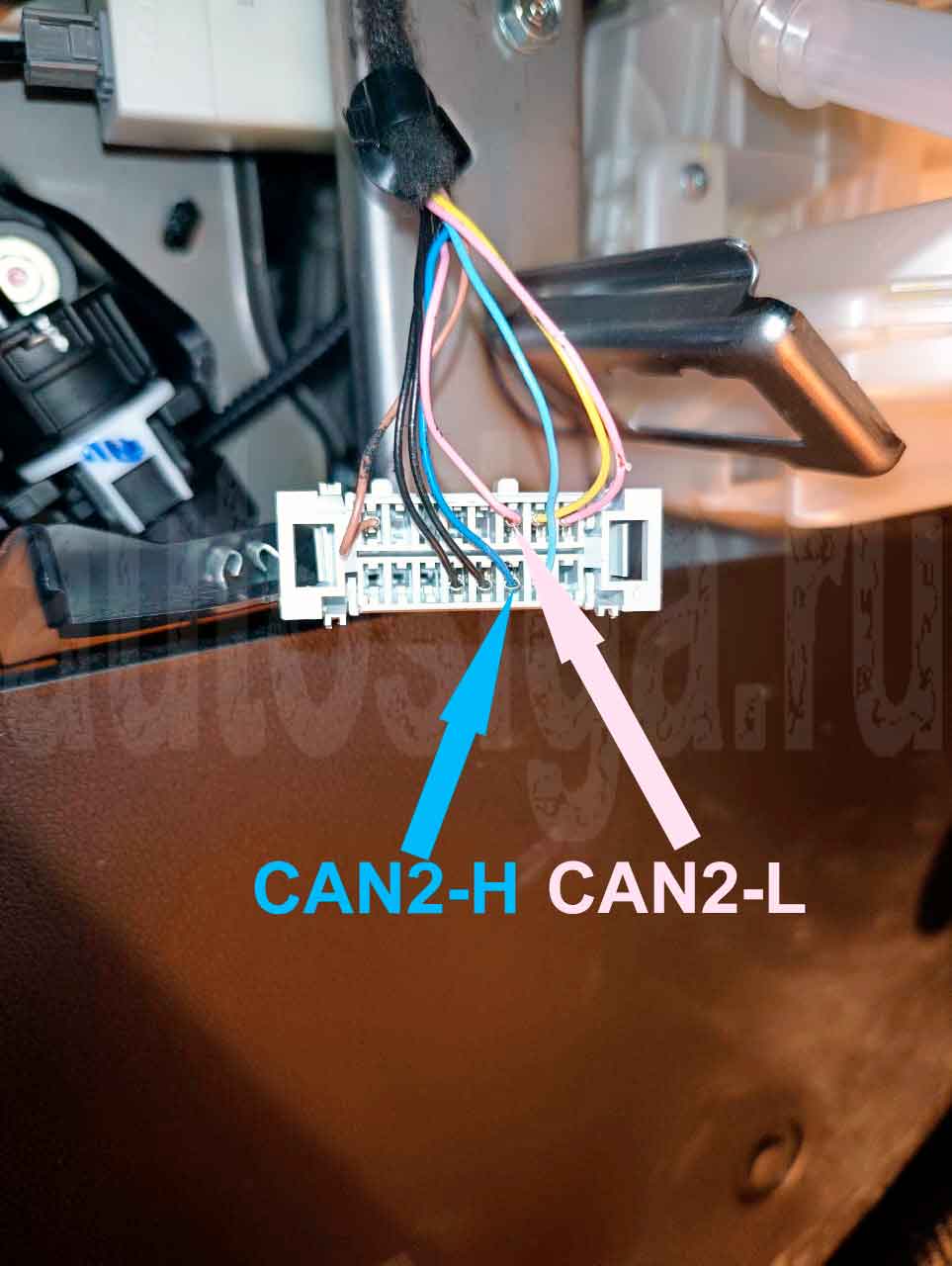

Can2-H – синий (pin 6), Can2-L – розовый (pin 14) на разъёме OBD
