Mazda

Установка автосигнализации на Mazda Demio

Точки подключения автосигнализации на Mazda Demio 2000

Цепь Цвет Расположение
12 в белые замок зажигания
зажигание синий замок зажигания
зажигание 2 ч/кр замок зажигания
acc зел замок зажигания
стартер ч/бел замок зажигания
стоп з/бел педаль торомоза
бензонасос з/жёл вод. порог
повороты з/б
и
з/чёрн
большой разъём за щитком
и
в среднем (по расположению) р-ме за щитком
ручник (-) ж/зел больш р-м за щитком
зарядка б/чёр больш р-м за щитком
давление масла жёл больш р-м за щитком
концевики дверей (-) кр/син больш р-м за щитком
габариты кр/ч больш р-м за щитком
ц.з. (-) з/кр и з/ж БЦЗ справа в ногах вод

Точки подключения автосигнализации на Mazda Demio 2003

Цепь Цвет Расположение
+12 В кр замок зажигания
acc ч/б замок зажигания
зажигание синий замок зажигания
зажигание 2 ч/кр тонкий замок зажигания
стартер ч/кр толстый замок зажигания
ц.з. (-) б/ч и оранж из двери вод-ля
повороты з/б и з/ч большой р-м на панели приб-в
концевик (-) ч/кр маленький р-м на панели приб-в
тормоз кр/бел педаль тормоза

Точки подключения автосигнализации на Mazda Demio 2005

Цепь Цвет Расположение
+12 красный и синий/белый замок зажигания
стартер чёрно/красный толстый замок зажигания
зажигание синий замок зажигания
асс чёрно/белый замок зажигания
печка чёрно/красный тонкий замок зажигания
повороты зел/бел и зел/чёр левый раз-м в панели приборов
давление масла жёлтый правый раз-м в панели приборов
стоп кр/бел лягушка
концевик дверей (-) чёрный/красный панель приборов

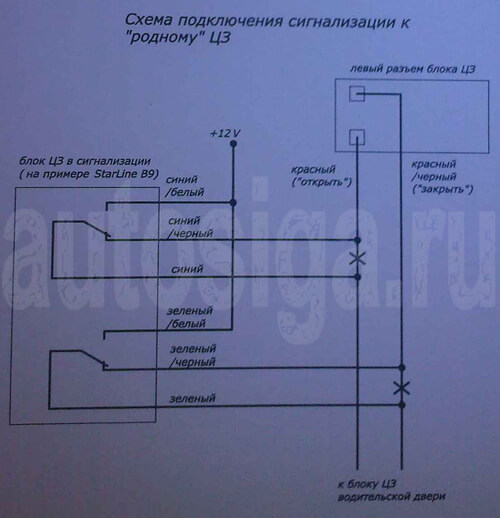

цз кр/ч и красный (силовые) на блоке цз
бензонасос чёрно/жёлтый левый порог (слева в ногах пассажира есть фишка на 2 контакта)

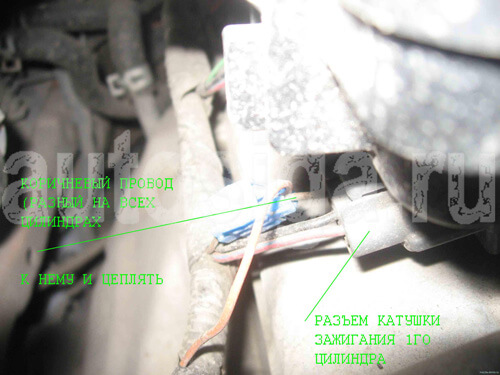

контроль двигателя для автозапуска салатовый/красный
жёлтые с полоской
генератор*
любая форсунка**
Переход антенны для FM-конвертора можно взять справа от рулевой колонки
*Запрограммировать сигнализацию на контроль по тахометру. Starline B9 в этом случае идеально работает
**Эти же провода можно взять на контроллере под капотом (нижний ряд в разъёме справа по ходу движения). И снова, Starline B9 в этом случае идеально работает

Точки подключения автосигнализации на Mazda Demio 2008

Цепь Цвет Расположение
+ 12 красный и белый/красный жгут замка зажигания
Стартер чёрный/синий
Зажигание чёрный/жёлтый
Зажигание 2 чёрный/красный
ACC чёрный/белый
Центральный замок зелёный (отпирание - масса, запирание - масса через 1кОм) BCM, 24-х контактный серый разъём (контакт 2)
Концевики дверей (-) жёлтый/чёрный (задержка) BCM, 16-ти контактный серый разъём
Повороты синий/красный и синий/зелёный BCM, 16-ти контактный синий разъём
Импульс белый генератор
Стоп зелёный/жёлтый педаль тормоза, или правый порог
Бензонасос зелёный/красный левый порог
BCM находится за бардачком

Точки подключения автосигнализации на Mazda Demio 2010

Устанавливал Starline A94. Запрограммировал can, согласно нижеприведённому рисунку.

Программирование can модуля для Mazda Demio 2010

На замке зажигания:
+ 12 - белый/красный
зажигание - чёрный/жёлтый
зажигание 2 - чёрный/красный
асс - чёрный/белый
стартер - чёрный/синий

Управление центральным замком (-) - зелёный в 24-х контактном сером разъёме BCM (pin 2). Отпирание - масса, запирание - масса через 1 кОм.

Стоп (+) - зелёный/жёлтый, разъём педали тормоза

Повороты (+) - красный/синий и красный/зелёный в 16-ти контактном синем разъёме BCM

Бензонасос (+) - зелёный/красный в белом разъёме слева от BCM

Точки подключения автосигнализации на Mazda Demio 2010, правый руль

Автор RA9UBD

Замок зажигания:
+12 – белый/красный
зажигание – чёрный/жёлтый
зажигание 2 – чёрный/красный
асс – чёрный/белый
стартер – чёрный/синий

Повороты – красный/зелёный и красный/синий в большом синем разъёме блока предохранителей за бардачком

Тормоз – зелёный/оранжевый на педали тормоза

Маленький серый разъём блока предохранителей за бардачком:
Центральный замок – зелёный. Отпирание – масса, запирание – масса через 1 кОм.
Концевик багажника – чёрный/жёлтый

Большой серый разъём блока предохранителей за бардачком:
Концевики дверей (задержка) – жёлтый/чёрный

Большой синий разъём слева от блока предохранителей:
Бензонасос – зелёный/красный

Контроль двигателя – форсунки

Иммобилайзера не было.

Комментарии

#26 Сергей 23.10.2016 06:23
Цитирую Михаил:
мазда демио 2010, управление ЦЗ минус откр, минус через 1 кОм закрыть зеленый в 24 контактном сером разъеме ВСМ 2-й пин, повороты красно синий и красно зеленый в 16 контактном синем разъеме ВСМ, концевики дверей желтый с серебряной полосой в 16 контактном сером разъеме ВСМ с задержкой, багажник желто-черный в 24 контактном сером разъеме ВСМ, тахо красный провод на любой форсунке, остальное совпадает с 2008 годом.


а можно увидеть хотя бы на фото как это выглядит? зарание спасибо
Цитировать
#25 Виктор 29.07.2015 17:00
Цитирую Админ Дмитрий:
Цитирую Виктор:
Цитирую Виктор:
установить сигнализацию tomahawk 9.5 на авто dy3w (2006г).
Возникли проблемы с 18-PIN(Сини-красный, черно-белый, желто-синий, сине-черный провод), 6-PIN разъем центрального замка(Ключом открывается, с брелка сигнализации нет), Как правильно подключить реле на сигнализации(схема в инструкции есть, но мне она непонятна).

ребята нужно срочно. помогите пожалуйста

Здравствуйте, Виктор.
Как же Вам помочь, если никто ничего не знает: как, что и куда Вы подключили?! Задайте вопрос на форуме: autosiga.ru/forum/ в разделе автосигнализации с подробным описанием проблемы.

Все разобрался. Установил сигнализацию и с центральным замком разобрался. ЦЗ работает от ключа, от щеколды и от сигнализации.
На выходных постараюсь сделать отчет с подробным описанием. Отчет будет вот здесь
mazda-demio.ru/.../...
Цитировать
#24 Админ Дмитрий 28.07.2015 22:14
Цитирую Виктор:
Цитирую Виктор:
установить сигнализацию tomahawk 9.5 на авто dy3w (2006г).
Возникли проблемы с 18-PIN(Сини-красный, черно-белый, желто-синий, сине-черный провод), 6-PIN разъем центрального замка(Ключом открывается, с брелка сигнализации нет), Как правильно подключить реле на сигнализации(схема в инструкции есть, но мне она непонятна).

ребята нужно срочно. помогите пожалуйста

Здравствуйте, Виктор.
Как же Вам помочь, если никто ничего не знает: как, что и куда Вы подключили?! Задайте вопрос на форуме в разделе автосигнализации с подробным описанием проблемы.
Цитировать
#23 Виктор 28.07.2015 10:06
Цитирую Виктор:
установить сигнализацию tomahawk 9.5 на авто dy3w (2006г).
Возникли проблемы с 18-PIN(Сини-красный, черно-белый, желто-синий, сине-черный провод), 6-PIN разъем центрального замка(Ключом открывается, с брелка сигнализации нет), Как правильно подключить реле на сигнализации(схема в инструкции есть, но мне она непонятна).

ребята нужно срочно. помогите пожалуйста
Цитировать
#22 Админ Дмитрий 29.04.2015 06:10
Цитирую Рома русский:
Mazda Demio DY 2004г
куда подцеплять провод контроль запуска ДВС?

Здравствуйте. Цепляйтесь к форсункам или к генератору (но программируйте всё равно на импульс). Современный сигнализации с лёгкостью распознают эти импульсы.
Цитировать
#21 Рома русский 28.04.2015 07:50
Mazda Demio DY 2004г
куда подцеплять провод контроль запуска ДВС?
Цитировать
#20 suzundim 02.10.2014 09:14
mazda demio 1999г.
нет замка в водительской двери. силовые провода на блоке ЦЗ - красный и салатовый толстые. чтобы провода из двери не тянуть можно использовать провода тонкий синий с красным и черный(откусить от концевика), в салоне из пучка откусить и соеденить к блоку ЦЗ. правда перестанет работать цз с личинки замка, но клиенту он и не был нуден ибо сломал личинку.
Цитировать
#19 Oleg 04.08.2014 13:19
Мазда демио 2010 год. Дери черно-желтый провод в сером разъеме, задняя дверь в левом пороге черно-желтый провод. Контроль работы двигателя на генераторе белый (сига видит его как тахометр)
Цитировать
#18 Deni$ 25.04.2014 19:59
Тут не правильно указана цветовая распиновка на мазде 2008 по поворотам. Получаетя наоборот красный с синей полосой и зеленый с синей, хотя в этой же колодке есть и такие провода как указаны в таблице, но при таком подключении ничего не работает. Сегодня ставил на мазде 2009 года, и тоже возникла проблема с контролем по генератору, такого провода в колодках не нашел. Завтра попробую подцепить от чипа в панели.
Цитировать
#17 Михаил 16.04.2014 08:10
мазда демио 2010, управление ЦЗ минус откр, минус через 1 кОм закрыть зеленый в 24 контактном сером разъеме ВСМ 2-й пин, повороты красно синий и красно зеленый в 16 контактном синем разъеме ВСМ, концевики дверей желтый с серебряной полосой в 16 контактном сером разъеме ВСМ с задержкой, багажник желто-черный в 24 контактном сером разъеме ВСМ, тахо красный провод на любой форсунке, остальное совпадает с 2008 годом.
Цитировать
