Подключение автосигнализации на Honda Freed Sport 2014, крутилка, иммобилайзер

Honda Freed 2014

Устанавливал сигнализацию Pandora DX90B.

Частичный разбор салона Honda Freed для удобства установки автосигнализации.

Общий вид панели приборов
Панель приборов

Снимаем верхнюю накладку
Снимаем верхнюю накладку и потом нижнюю

Верхняя накладка снята
Верхняя накладка держится на клипсах

Нижняя накладка снята
Нижняя накладка так же держится на клипсах

Снимаем козырёк над панелью приборов

Снятие козырька панели приборов
2 самореза, которые надо открутить для снятия козырька

Снятый козырёк панели приборов
Он держится на клипсах и двух саморезах

Откручиваем саморез, крепящий щиток приборов, и снимаем приборку.

Панель приборов
Саморез, держащий приборку

Без панели приборов
Панель приборов снята

Снимаем накладку рулевого вала. и накладку справа от коленки водители

Накладка рулевого вала
Снятие накладки рулевого вала – откручиваем саморезы

Накладка справа от коленки водителя

Накладка справа от коленки водителя снята
Накладка справа от коленки водителя держится на клипсах

Приступаем к установке сигнализации на Honda Freed 2014 года.

На замке зажигания подключаемся к силовым цепям, шине lin и проводу "ключ в замке".

Подключение к силовым цепям

Подключение к LIN

Обход штатного иммобилайзера осуществляется по алгоритму Honda. Подключаемся к Lin зелёным проводом от порта Immo Key.

Провод ключ в замке

На провод "Ключ в замке" подаём минусовой импульс при постановке на охрану, чтобы штатка не вставала в охрану.

На разъёме панели приборов подключаемся к проводу Can-H. Can-L не подключаем.

Подключение к Can-H

По can сигнализация видит двери, багажник, капот, тахометр, тормоз, парковку, зажигание. Возможен режим Slave, который работает и с ручек и со штатного пульта. При дистанционном запуске работают только ручки.

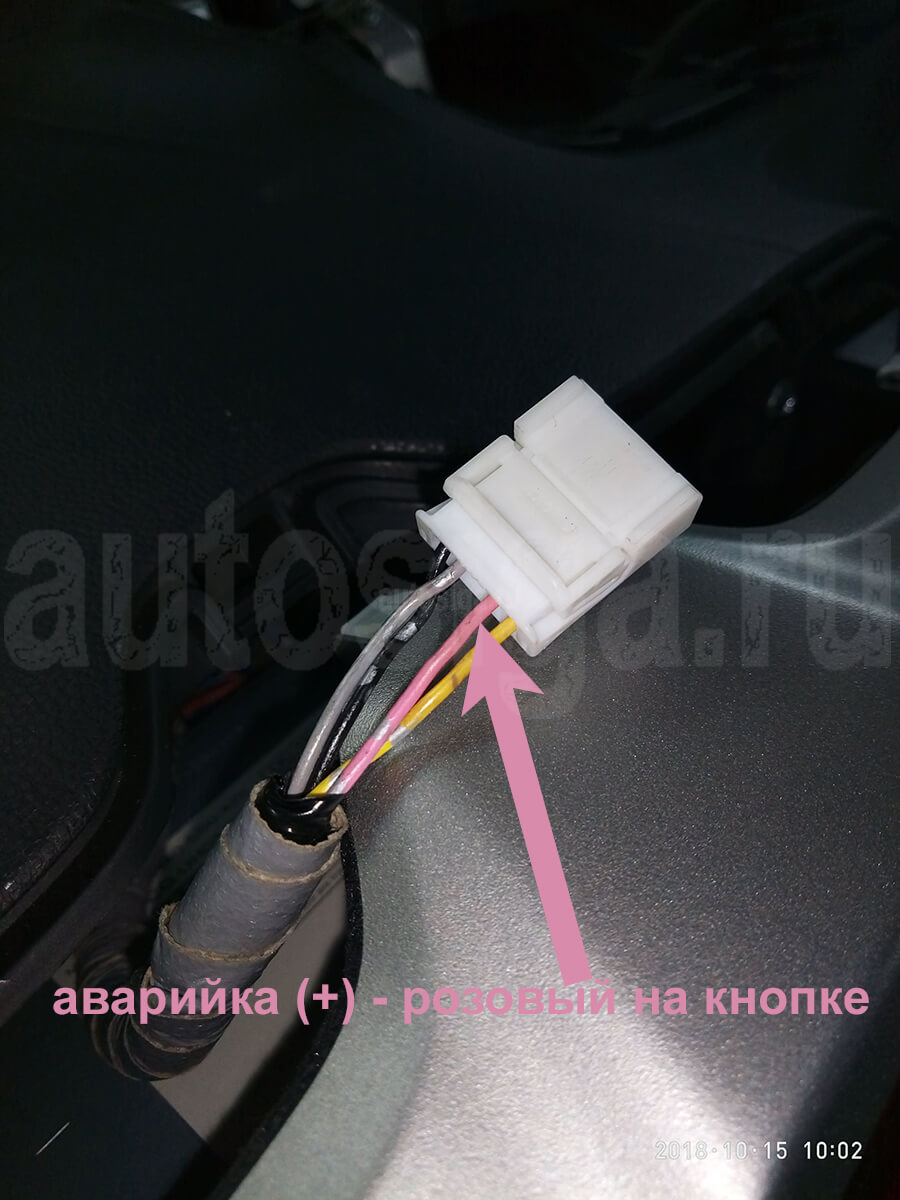

На кнопке управления аварийной сигнализации подключаемся к поворотам.

Подключение к поворотам

К центральному замку подключаемся в жгуте из водительской двери, который приходит в блок предохранителей.

Подключение к центральному замку

В разъёме блока предохранителей можно заблокировать бензонасос.

Блокировка бензонасосса

Блокировка бензонасосса

Установка сирены
Возможное место установки сирены
