Точки подключения автосигнализации на Toyota Passo PTS 2015-2020 с использованием can

Автор Vdk12

Нижеприведённые фото подключения сигнализации подходят для автомобилей японского рынка с кнопкой старт стоп, выпуска с 2015 по 2020 год:

  • Daihatsu Boon, M700S, M710S;
  • Daihatsu Cast, LA260S, LA250S;
  • Daihatsu Hijet Caddie, LA710V, LA700V;
  • Daihatsu Mira Cocoa, L675S, L685S;
  • Daihatsu Mira e:S, LA350S, LA360S;
  • Daihatsu Move Canbus, LA800S, LA810S;
  • Daihatsu Tanto, LA650S, LA610S, LA600S, LA660S;
  • Daihatsu Wake, LA710S, LA700S;
  • Subaru Stella, LA150F, LA160F;
  • Toyota Passo, M700A, M710A;
  • Toyota Pixis;
  • Toyota Roomy, M900A, M910A;
  • Toyota Tank, M900A, M910A.

Статусы дверей, багажника, зажигания и заведённого двигателя читаются по can.

Обязательно подключение зажигание аналогом, иначе при защелкивании водительского ремня безопасности в can информация пропадает. Остальное на фото.

Обход штатного иммобилайзера на сегодняшний день только аналогом. В нашем случае в автомобиль дописывался дополнительный смарт ключ.

Установка автосигнализации на Toyota Passo 2015-2020 - Подключение к can
Подключение к can на разъёме панели приборов

Установка автосигнализации на Toyota Passo 2015-2020 - Подключение к кнопке запуска
Подключение к кнопке запуска

Установка автосигнализации на Toyota Passo 2015-2020 - Подключение к тормозу
Педаль тормоза

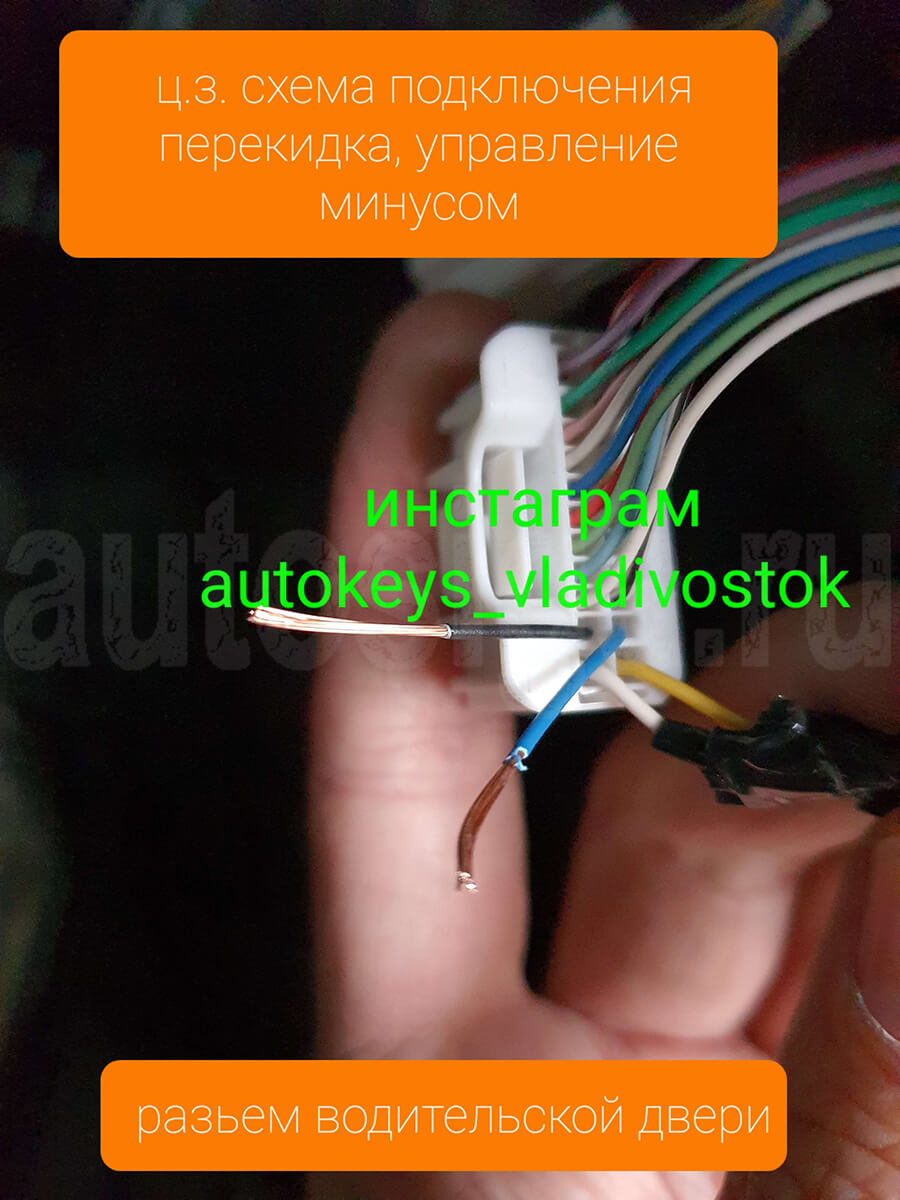

Установка автосигнализации на Toyota Passo 2015-2020 - Подключение к центральному замку
Центральный замок

За бардачком находится блок BCM.

Блокировка бензонасоса – нижняя белая левая фишка, верхний pin, красный
Статус зажигания – нижняя белая левая фишка, нижний pin, серый

Другие карты установок и точки подключения сигнализаций на этот же автомобиль

Комментарии

Цитирую Дмитрий 75:


Цитирую Админ Дмитрий:


Цитирую Дмитрий 75:

Доброе утро-день-вечер всем участникам этого форума . Прошу помощи . Купил себе Тойота Танк с кнопкой старт-стоп , поставил на него сигнализацию пандора DX6X-Lora. Автозапуск подключил через самодельный обходчик иммобилайзера. Автомобиль теперь ставится на охрану, снимается с охраны, заводится с брелка и телефона, но заглушить дистанционно его не могу. Управление автозапуском реализовал через подключение минуса-зажигание(коричневый провод), + (оранжевый провод RMD) на концевик педали тормоза для имитации нажатия тормоза при запуске. Подскажите пожалуйста что я сделал не так?


Здравствуйте.
На оба провода на кнопке подавали минус для запуска-остановки?
Запрограммировали Пандору на работу с кнопкой?


Здравствуйте. На работу с кнопкой старт-стоп Пандору запрограммировал. Подскажите пожалуйста для чего надо на оба провода подавать минус? Я подключил минус только на один провод. Если надо подключать минус на два провода , это делать надо разными проводами и как их программировать в Пандоре?


Вам уже ответили. Правильно ответили.
Можно и отдельными проводами подключиться. Каждый из них запрограммировать как зажигание.

Цитирую Дмитрий 75:


Цитирую Админ Дмитрий:


Цитирую Дмитрий 75:

Доброе утро-день-вечер всем участникам этого форума . Прошу помощи . Купил себе Тойота Танк с кнопкой старт-стоп , поставил на него сигнализацию пандора DX6X-Lora. Автозапуск подключил через самодельный обходчик иммобилайзера. Автомобиль теперь ставится на охрану, снимается с охраны, заводится с брелка и телефона, но заглушить дистанционно его не могу. Управление автозапуском реализовал через подключение минуса-зажигание(коричневый провод), + (оранжевый провод RMD) на концевик педали тормоза для имитации нажатия тормоза при запуске. Подскажите пожалуйста что я сделал не так?


Здравствуйте.
На оба провода на кнопке подавали минус для запуска-остановки?
Запрограммировали Пандору на работу с кнопкой?


Здравствуйте. На работу с кнопкой старт-стоп Пандору запрограммировал. Подскажите пожалуйста для чего надо на оба провода подавать минус? Я подключил минус только на один провод. Если надо подключать минус на два провода , это делать надо разными проводами и как их программировать в Пандоре?


Через два диода от одного провода управления управления кнопкой подаете команды на кнопку стартстоп. Там для надёжности внутри используется две кнопки

Цитирую Админ Дмитрий:


Цитирую Дмитрий 75:

Доброе утро-день-вечер всем участникам этого форума . Прошу помощи . Купил себе Тойота Танк с кнопкой старт-стоп , поставил на него сигнализацию пандора DX6X-Lora. Автозапуск подключил через самодельный обходчик иммобилайзера. Автомобиль теперь ставится на охрану, снимается с охраны, заводится с брелка и телефона, но заглушить дистанционно его не могу. Управление автозапуском реализовал через подключение минуса-зажигание(коричневый провод), + (оранжевый провод RMD) на концевик педали тормоза для имитации нажатия тормоза при запуске. Подскажите пожалуйста что я сделал не так?


Здравствуйте.
На оба провода на кнопке подавали минус для запуска-остановки?
Запрограммировали Пандору на работу с кнопкой?


Здравствуйте. На работу с кнопкой старт-стоп Пандору запрограммировал. Подскажите пожалуйста для чего надо на оба провода подавать минус? Я подключил минус только на один провод. Если надо подключать минус на два провода , это делать надо разными проводами и как их программировать в Пандоре?

Цитирую Дмитрий 75:

Доброе утро-день-вечер всем участникам этого форума . Прошу помощи . Купил себе Тойота Танк с кнопкой старт-стоп , поставил на него сигнализацию пандора DX6X-Lora. Автозапуск подключил через самодельный обходчик иммобилайзера. Автомобиль теперь ставится на охрану, снимается с охраны, заводится с брелка и телефона, но заглушить дистанционно его не могу. Управление автозапуском реализовал через подключение минуса-зажигание(коричневый провод), + (оранжевый провод RMD) на концевик педали тормоза для имитации нажатия тормоза при запуске. Подскажите пожалуйста что я сделал не так?


Здравствуйте.
На оба провода на кнопке подавали минус для запуска-остановки?
Запрограммировали Пандору на работу с кнопкой?
Доброе утро-день-вечер всем участникам этого форума . Прошу помощи . Купил себе Тойота Танк с кнопкой старт-стоп , поставил на него сигнализацию пандора DX6X-Lora. Автозапуск подключил через самодельный обходчик иммобилайзера. Автомобиль теперь ставится на охрану, снимается с охраны, заводится с брелка и телефона, но заглушить дистанционно его не могу. Управление автозапуском реализовал через подключение минуса-зажигание(коричневый провод), + (оранжевый провод RMD) на концевик педали тормоза для имитации нажатия тормоза при запуске. Подскажите пожалуйста что я сделал не так?

Цитирую Oldstile:

Центральный замок интересней брать в блоке БЦМ, на задней стороне 2 провода Синий и Черный на первой фишке.
Тогда остается работать штатный ключ


Подскажите где блок ВСМ
Добрый день, подскажите куда в таких машинах подключиться для имитации открытия двери?
Также можно фото блока ВСМ, не увидел на нем управляющих сигналов для центрального замка.
А складывание зеркал не подключали,
Daihatsu Tanto 2013, флажок на замке
Двери слева в пороге бело синицей синей фишке все двери кроме левой передней, левая передняя на стойке левой передней с потолка спускается зелено красный провод.
Цз из двери провода сине-красный и красный в разрыв на плюс.
На замке зажигания вторая фишка сзади зелено красный провод подать плюс при запуске. Дублирование розового провода на старлайн.
Центральный замок интересней брать в блоке БЦМ, на задней стороне 2 провода Синий и Черный на первой фишке.
Тогда остается работать штатный ключ
