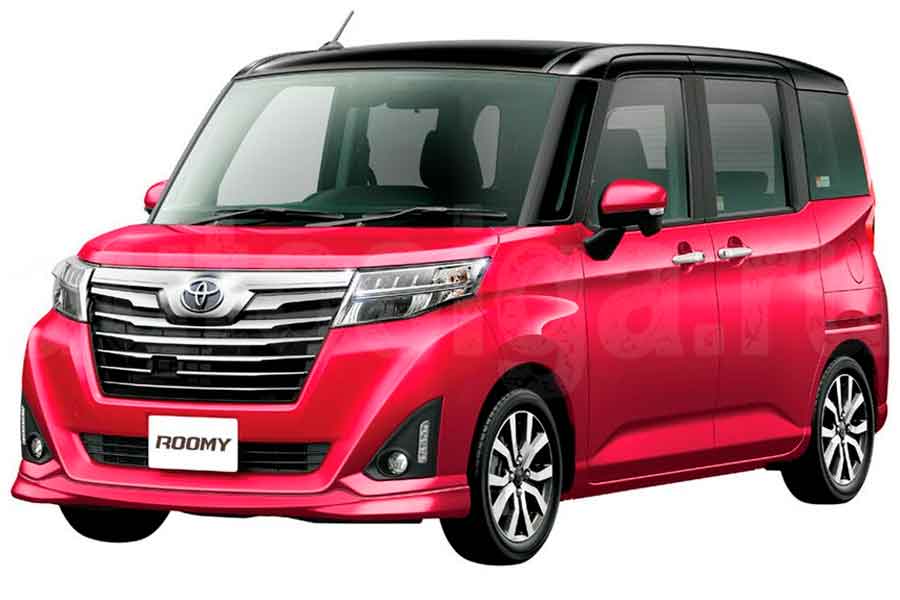

Установка сигнализации Toyota Roomy 2018: фото точек подключения

По can Pandora на Toyota Roomy видит концевики дверей и багажника, парковку. Есть блокировка по can. Заявлено, что видит и зажигание, но у меня не видела. При подключении зажигания по аналогу сигнализация считала заведённый двигатель и педаль тормоза.

Концевик капота ставим свой. По аналогу же подключаем управление центральным замком и аварийкой, Slave.

На разъёме панели приборов подключаем can и повороты.

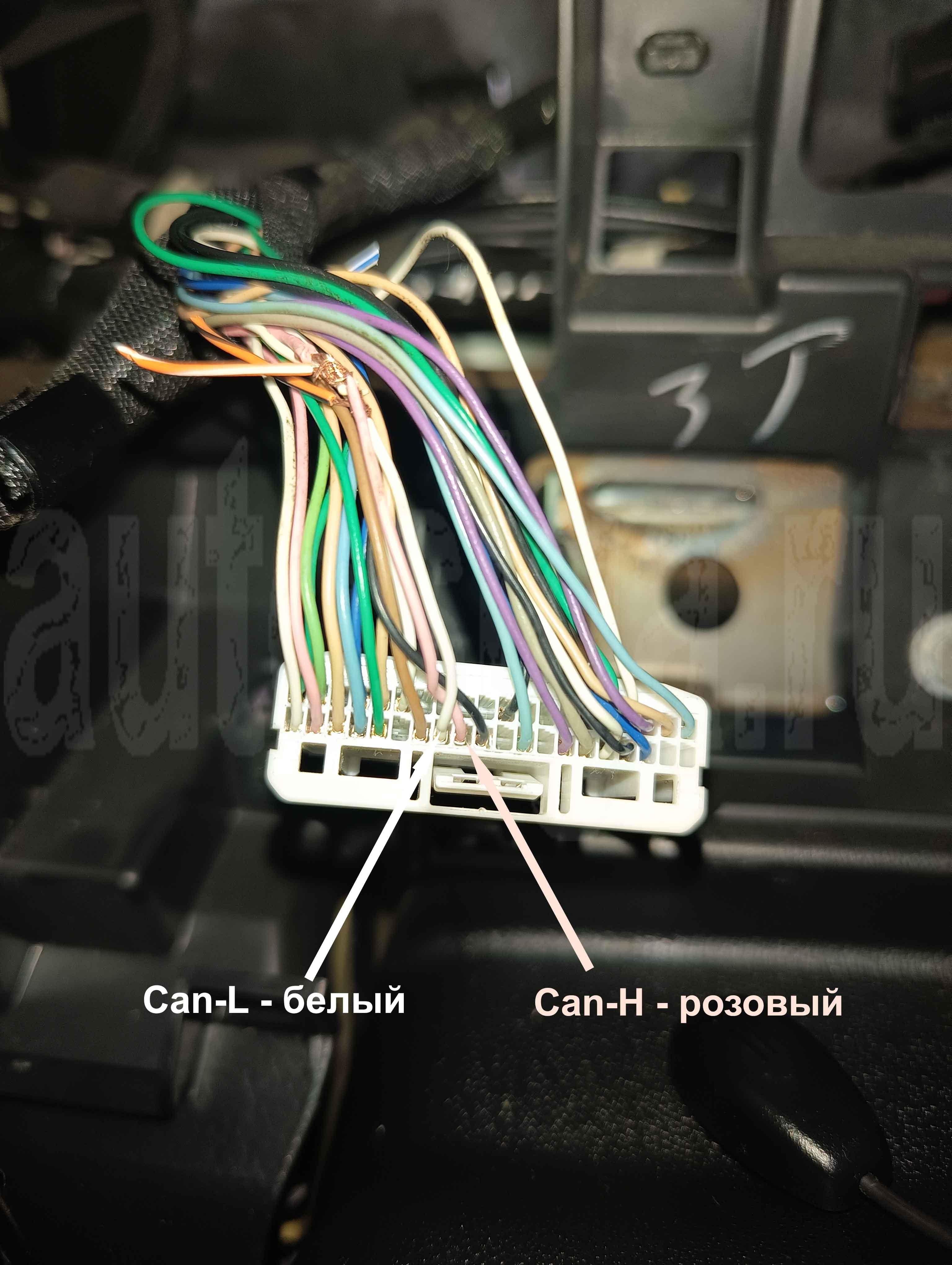

Can-H – розовый, Can-L – белый на разъёме панели приборов

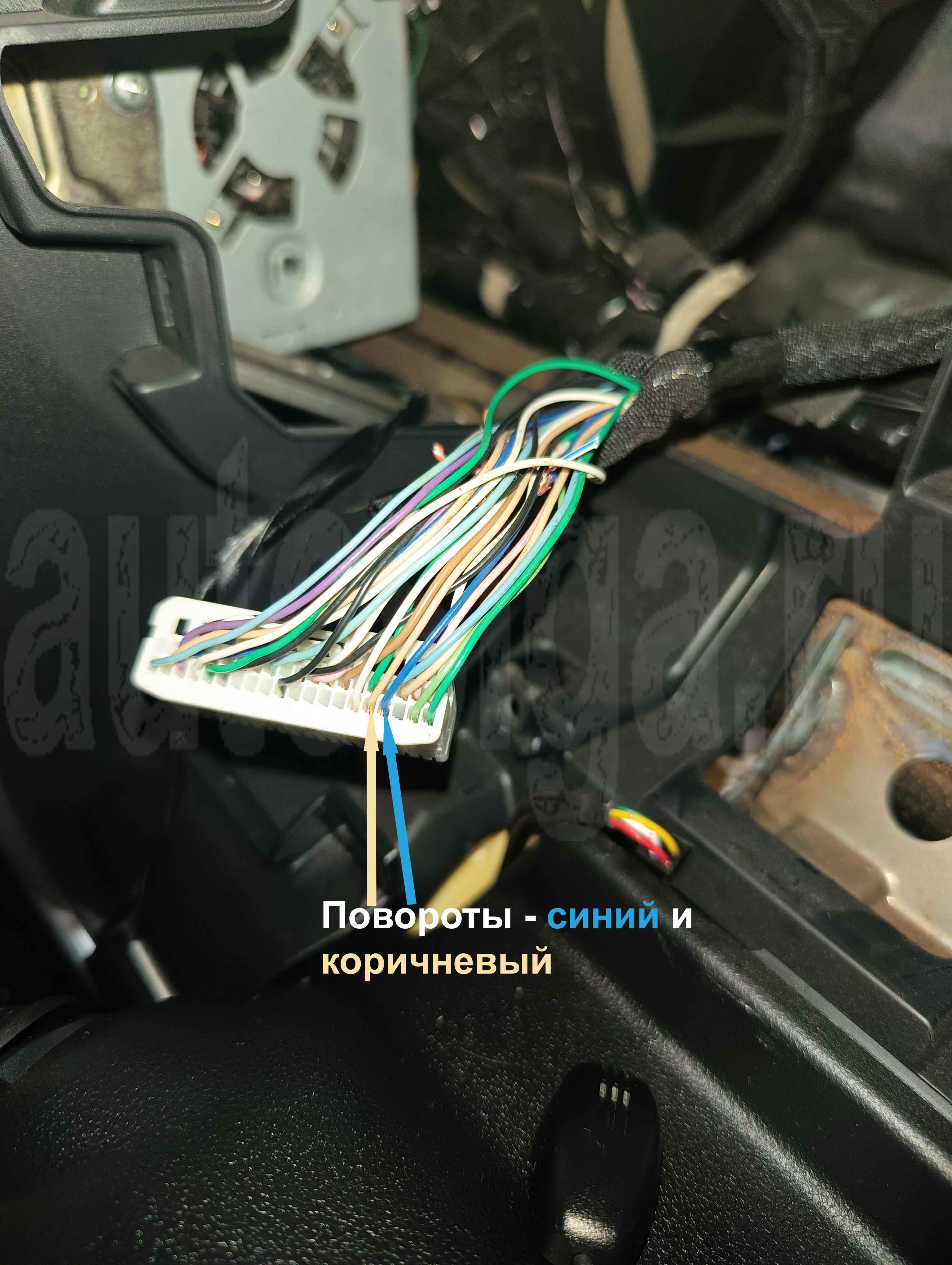

Повороты (+) – синий и коричневый на разъёме панели приборов

Управление поворотами можно взять и на кнопке аварийки: красный (-).

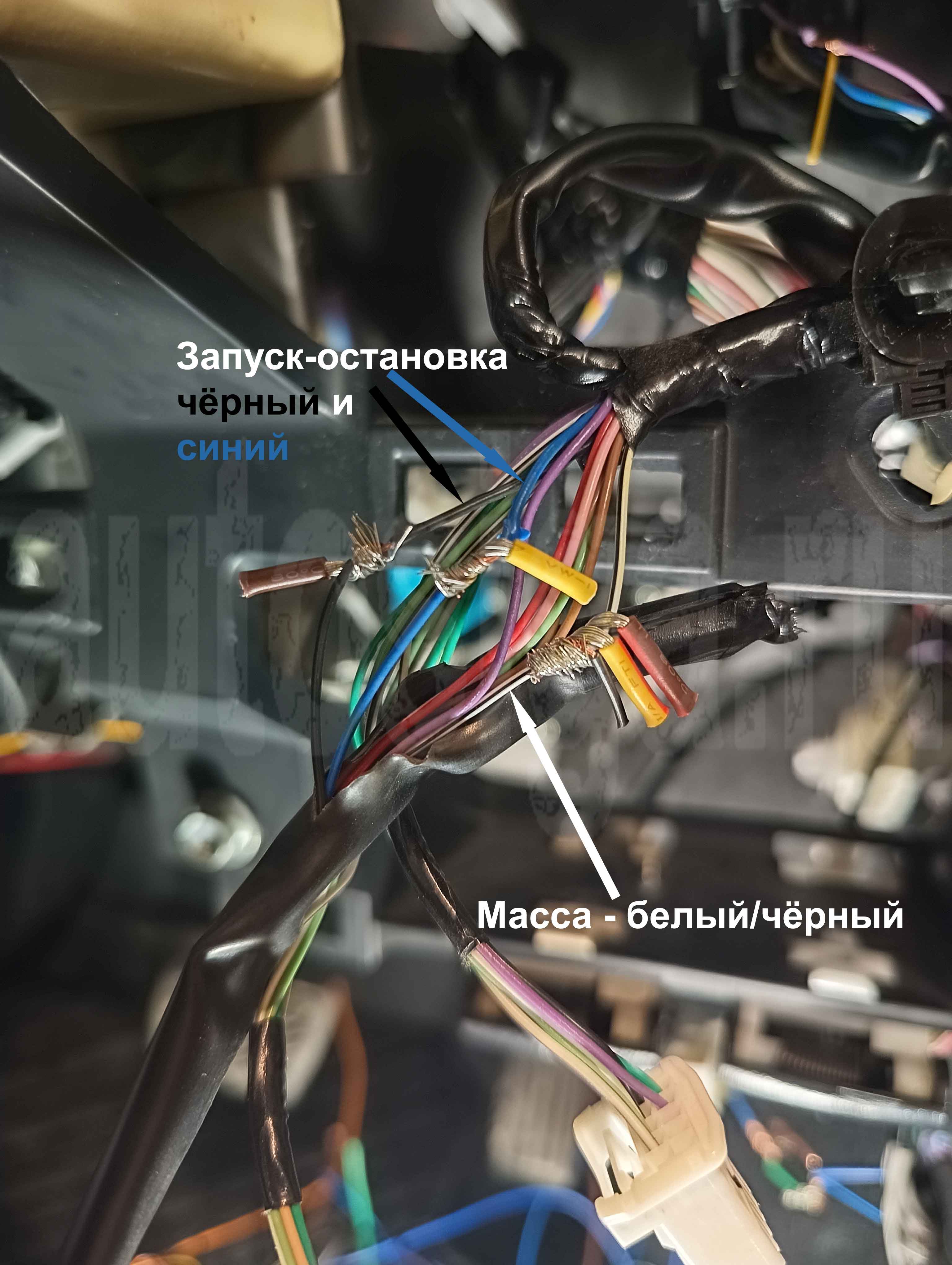

На кнопке запуска подключаемся сигнализацией для запуска и остановки двигателя. Эти же провода можно использовать для блокировки двигателя.

Запуск/остановка (-) – чёрный и синий на кнопке PTS

Для запуска подключить оба указанных провода! Иначе жёлтый ключик горит на табло и не гаснет после перехвата.. Он не исчезнет до тех пор, пока двигатель не заглушить.

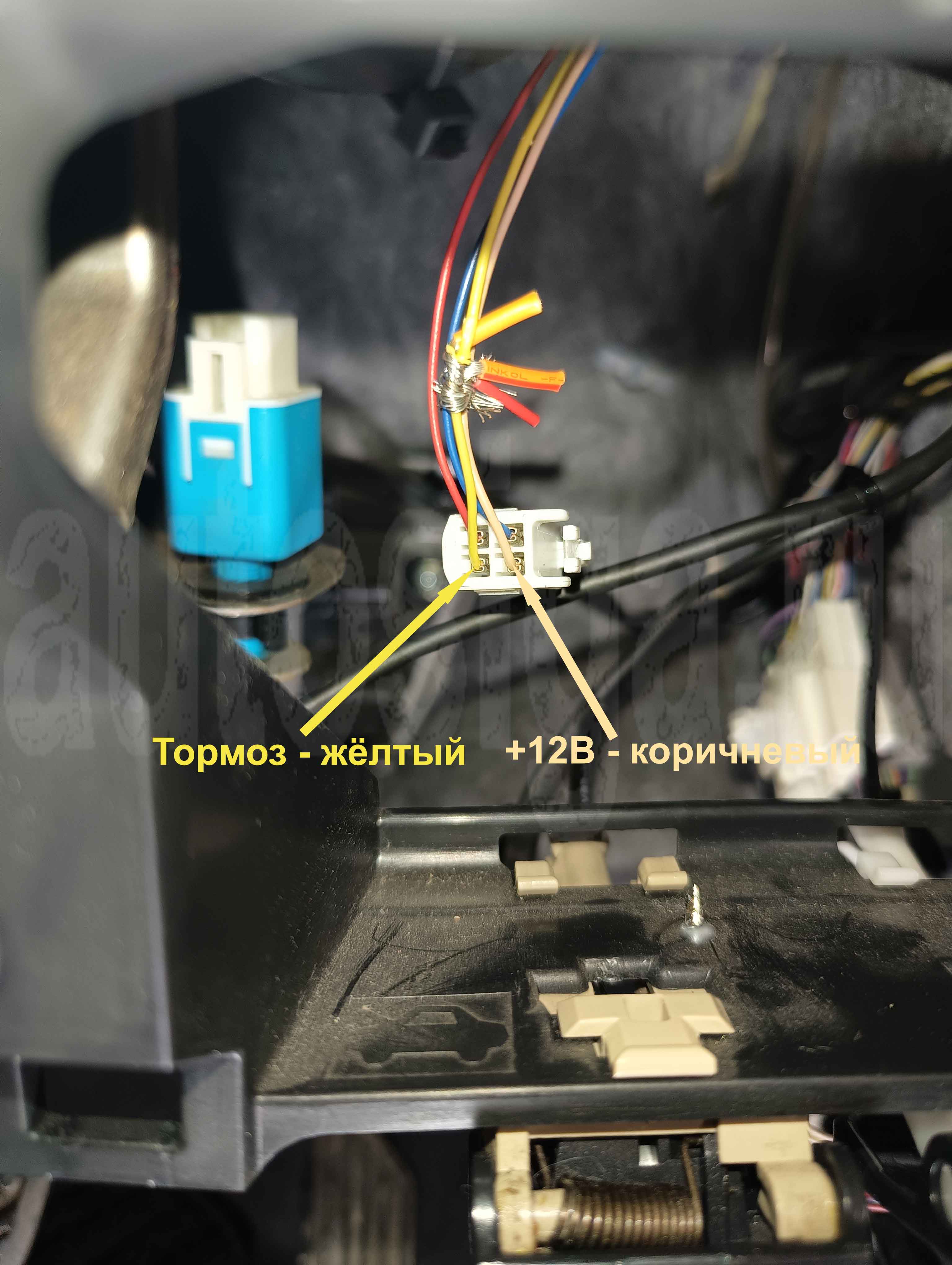

На разъёме педали тормоза для автоматического и дистанционного запусков подключаемся к проводу, на котором появляется "+12В" при нажатии на педаль тормоза.

Стоп (+) – жёлтый на педали тормоза

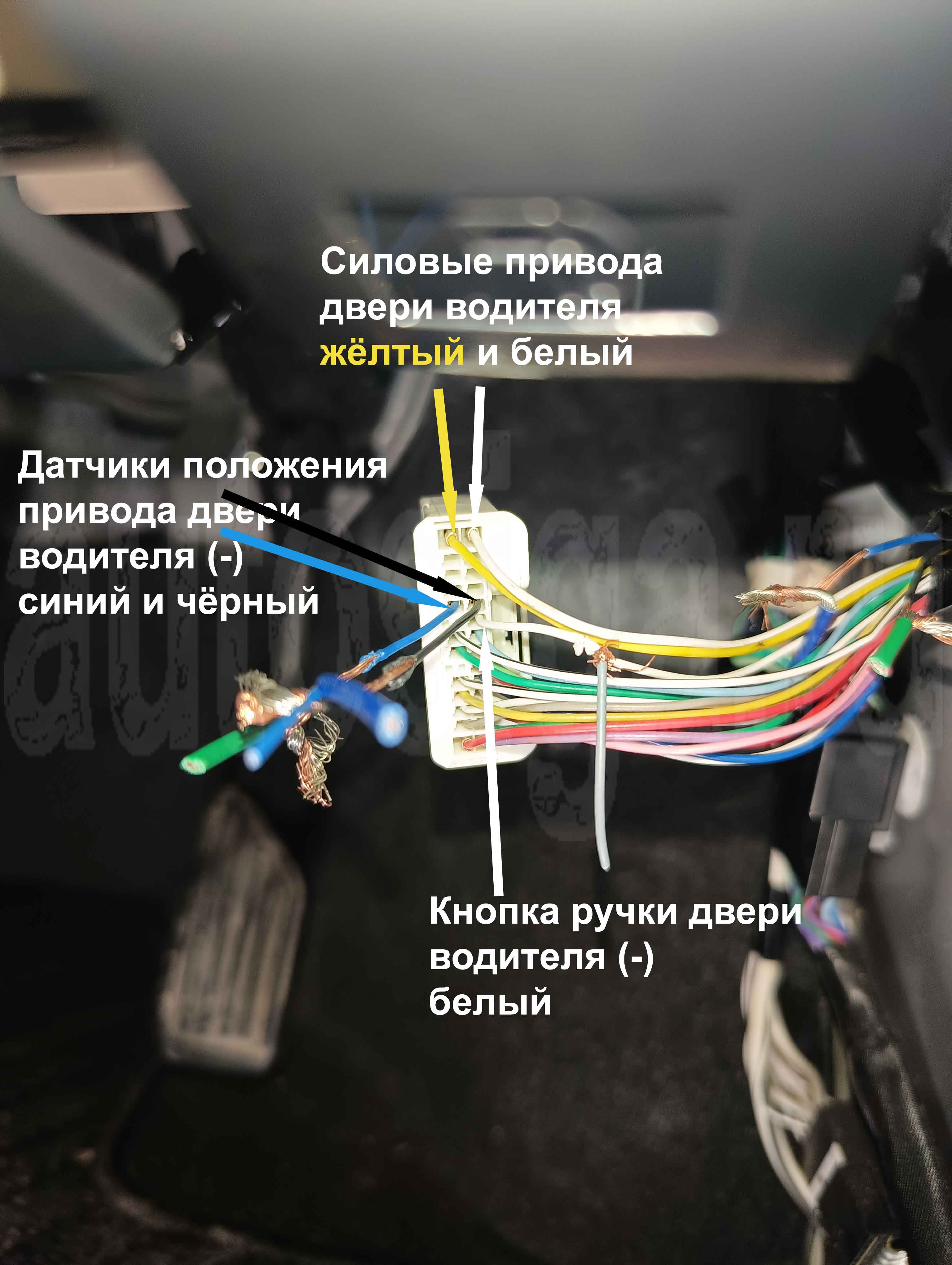

Разъём жгута водительской двери:

• управление центральным замком (–, перекидка), они же датчики положения защёлки двери водителя – синий и чёрный рядом;
• управление цз (силовые электропривода двери водителя) – белый и жёлтый рядом;
• кнопка ручки двери водителя (-) – белый;

Управлять центральным замком можно по силе (силовые провода электропривода водительской двери) или перекидкой (через датчики положения электропривода двери водителя).

Сделан Slave по 2-м проводам – повороты и статус цз (датчик положения из двери водителя).

Через кнопку ручки двери водителя (белый в жгуте из двери) сделано снятие с охраны и мягкая посадка при аз/дз.

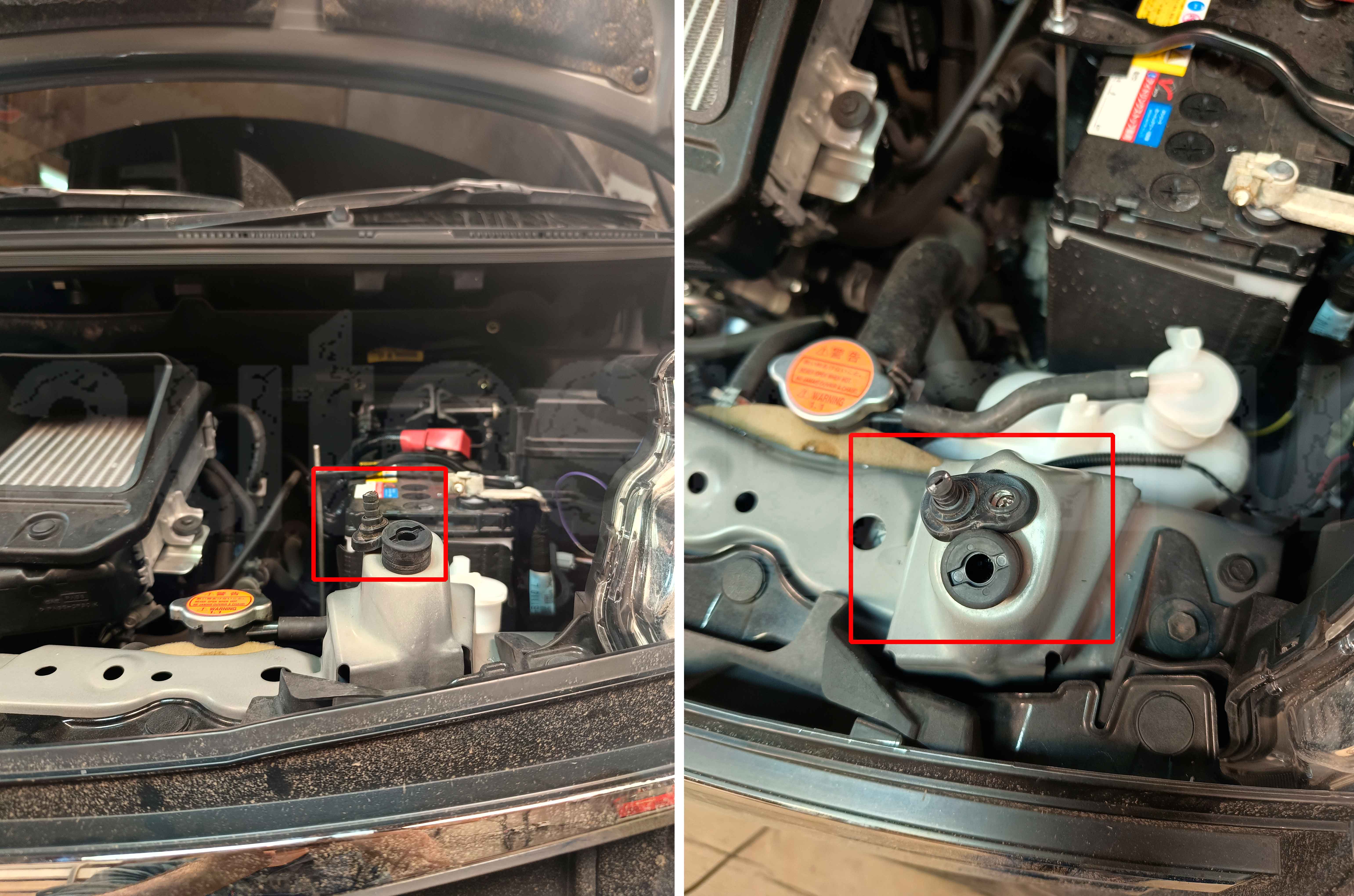

Концевик капота свой ставим – отрезать одно деление.

Концевик капота

Обход штатного иммобилайзера во время моей установки ещё не был реализован Пандорой. Второго ключа не было у клиента, дополнительный чип дорого делать. Поэтому владелец авто оставлял ключ на время запусков в автомобиле.

После автозапуска подать отрицательный импульс на концевик двери водителя для выключения света.
