Точки подключения автосигнализации на Toyota Passo 2015 без иммобилайзера, АКПП

Автор Юрий Андреевич AutoElectrician38

Замок зажигания:
IG1 – черный/белый
IG2 – зеленый
ACC – салатовый
ST – фиолетовый

Центральный замок (из двери водителя перекидка):
открыть – белый/красный
закрыть – зеленый/черный

Левая кик-панель:
двери общий – белый/синий

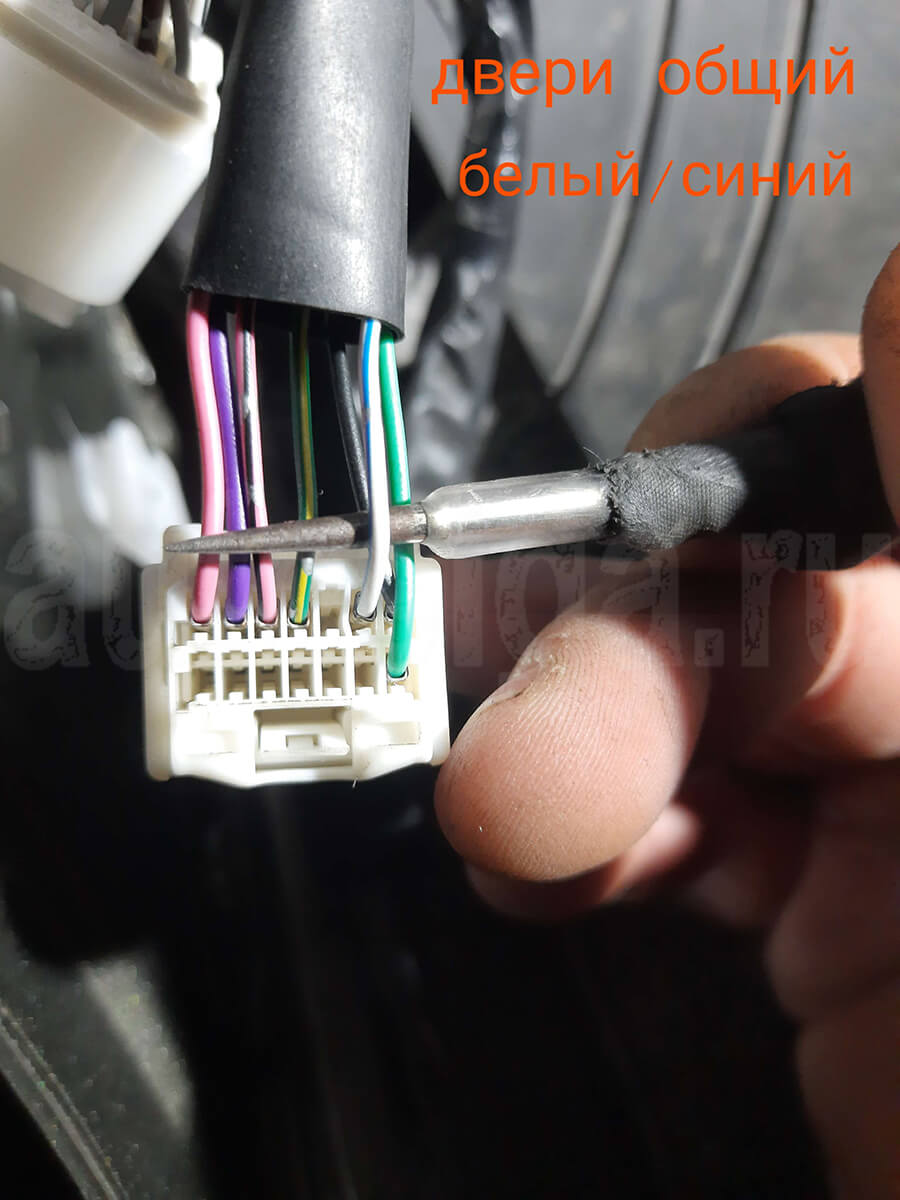

Установка автосигнализации на Toyota Passo 2015 - Подключение к концевику дверей
Подключение к концевику дверей на Toyota Passo

Блок предохранителей:
повороты по силе – правый большой разъем, черный/белый, зеленый/желтый
повороты импульсы – нижний правый разъем, розовый/черный

Установка автосигнализации на Toyota Passo 2015 - Подключение к поворотам
Подключение к поворотам на Toyota Passo на блоке предохранителей

Сигнал тахометра – OBD2 колодка, красный/черный, 9-ый пин
