Фото точек подключения автосигнализации на Daihatsu Cast 2018

Daihansu Cast 2018

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

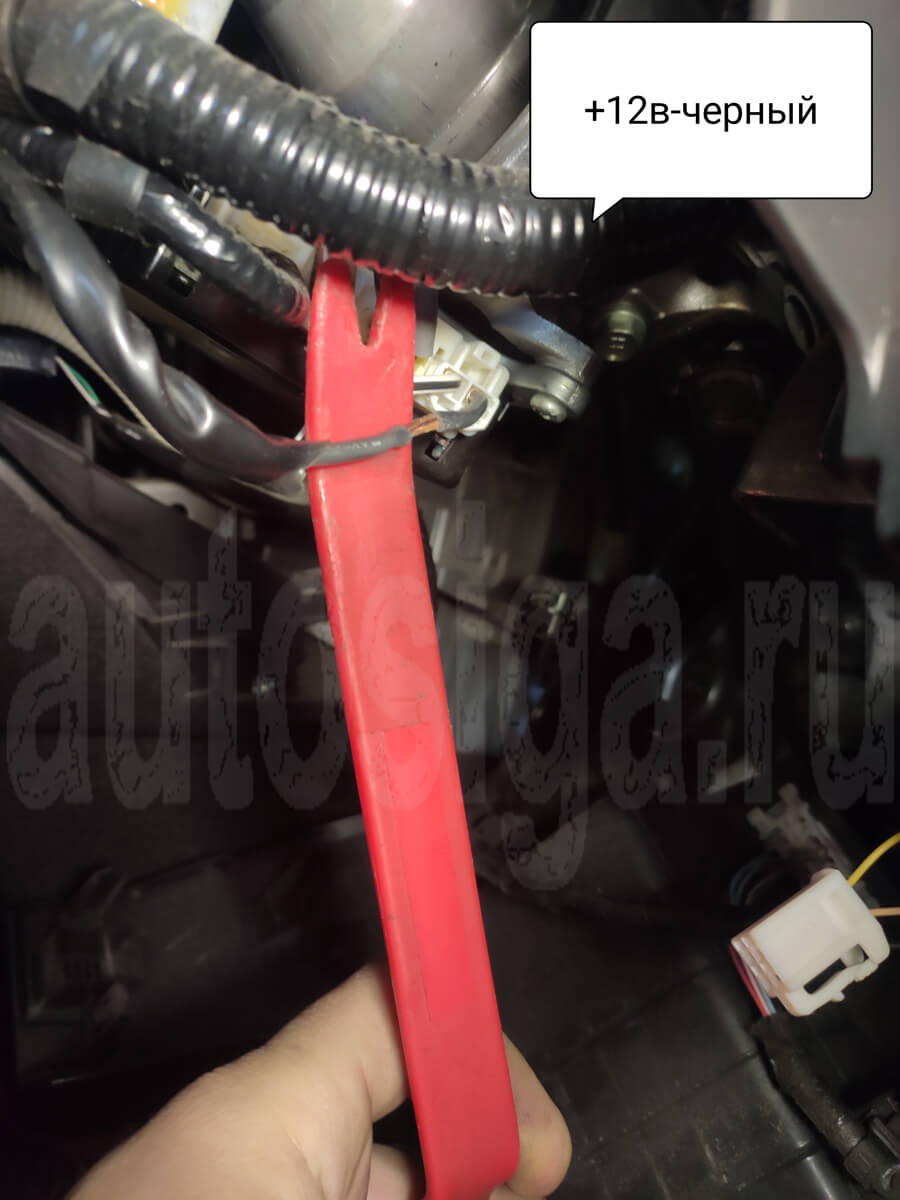

+12 – чёрный на блоке ЭУР.

Daihatsu Cast 2018: +12 на ЭУР

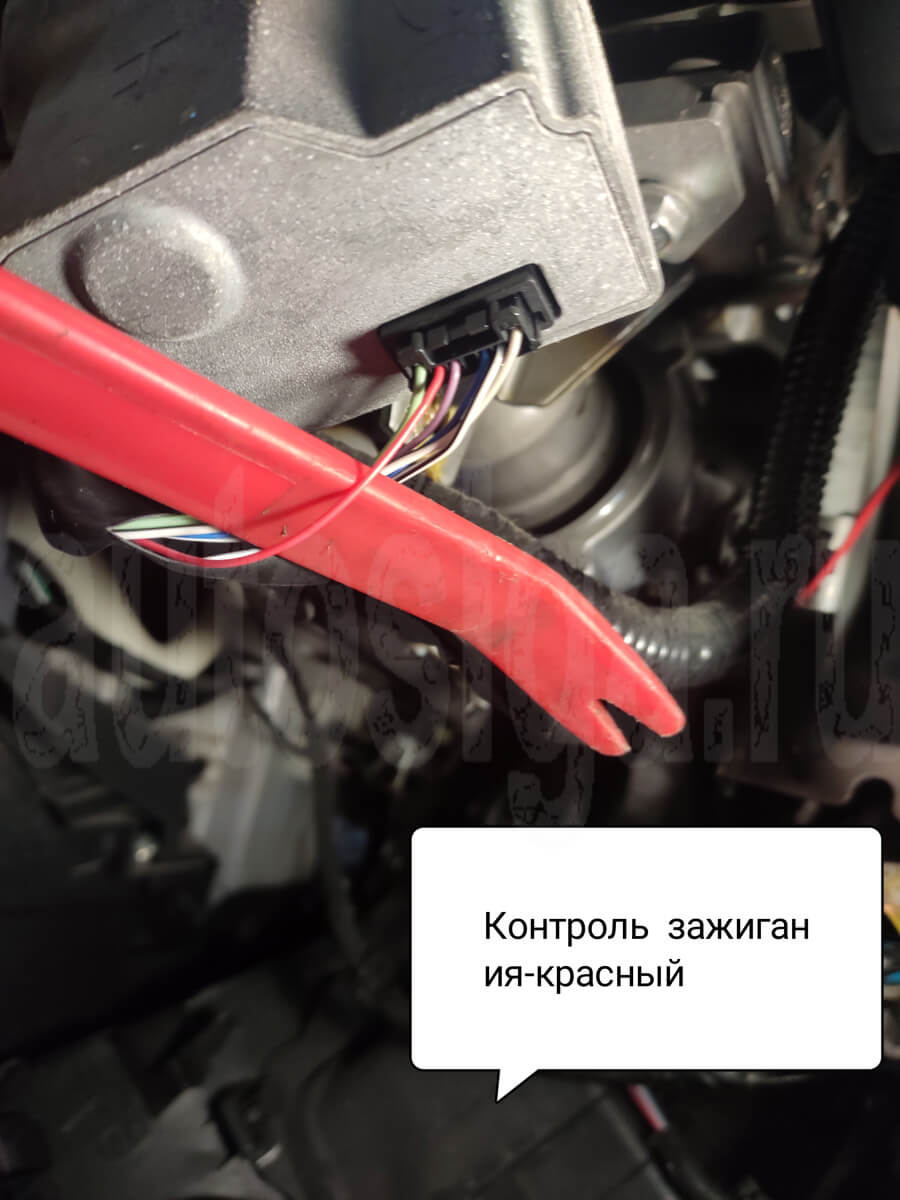

Контроль зажигания – красный, блокиратор руля.

Daihatsu Cast 2018: зажигание на блокираторе руля

Start/stop – красный, pin 2.

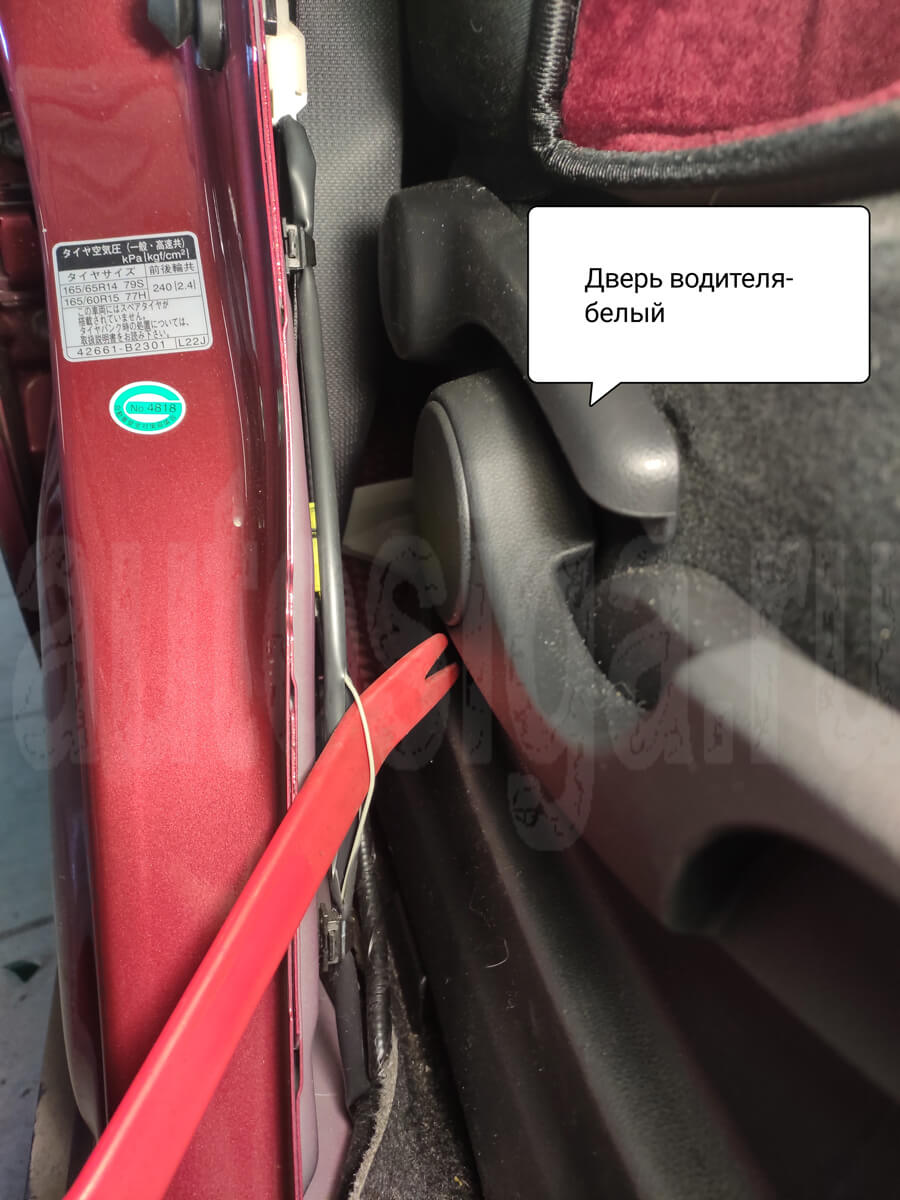

Концевик водительской двери – белый. Торопился, всё двери не нашёл. Кто будет делать такую дополните отчёт дверями.

Daihatsu Cast 2018: концевик двери водителя в правом пороге

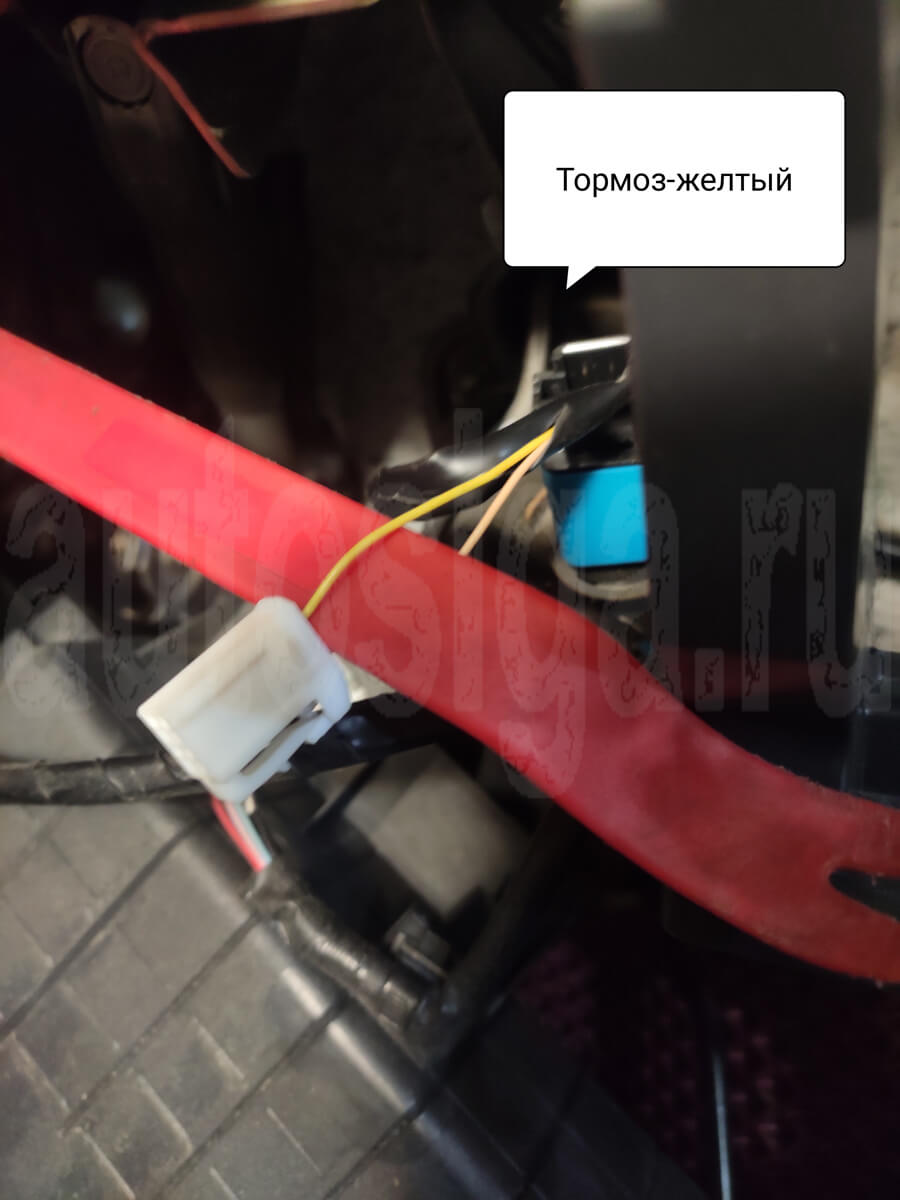

Тормоз – жёлтый на лягушке.

Daihatsu Cast 2018: тормоз на разъёме педали

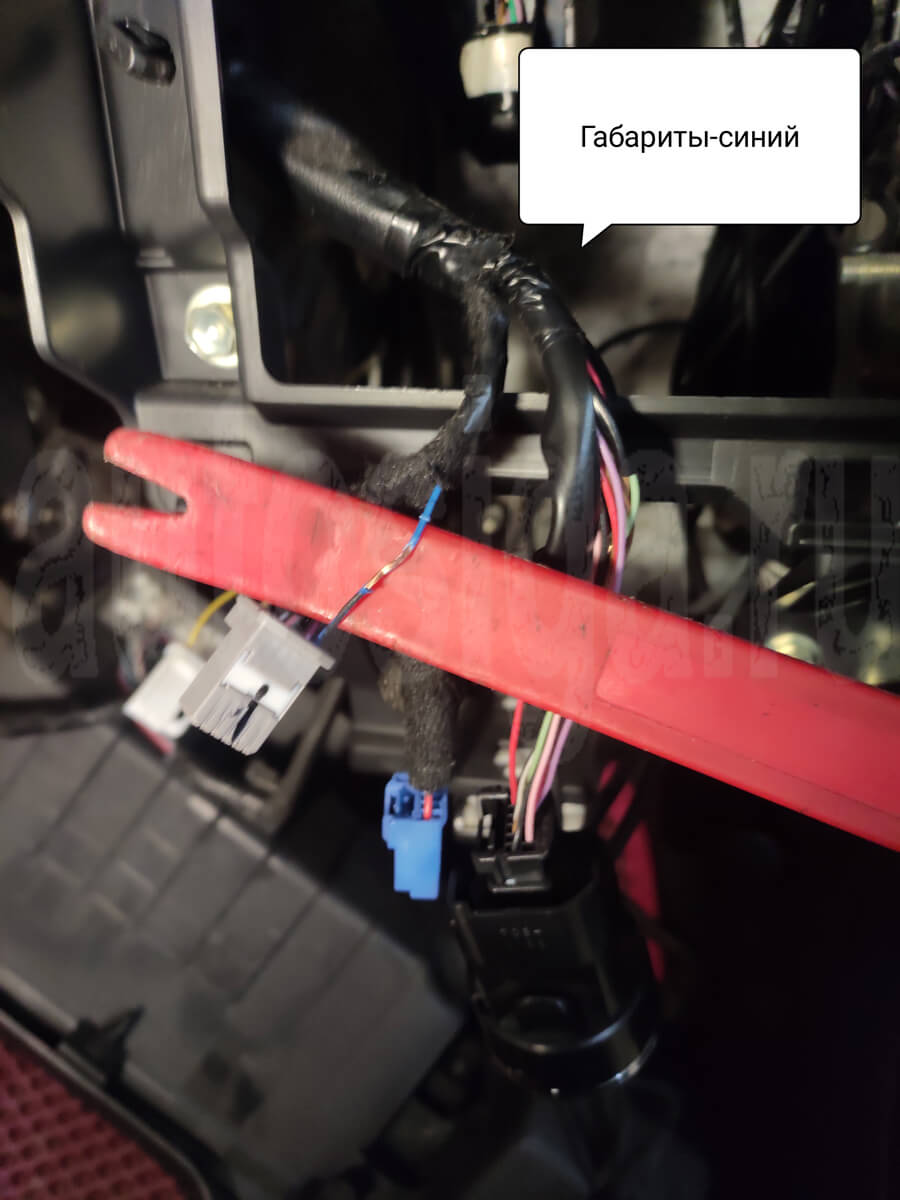

Габариты – синий на сером разъёме кнопок.

Daihatsu Cast 2018: габариты на разъёме кнопок

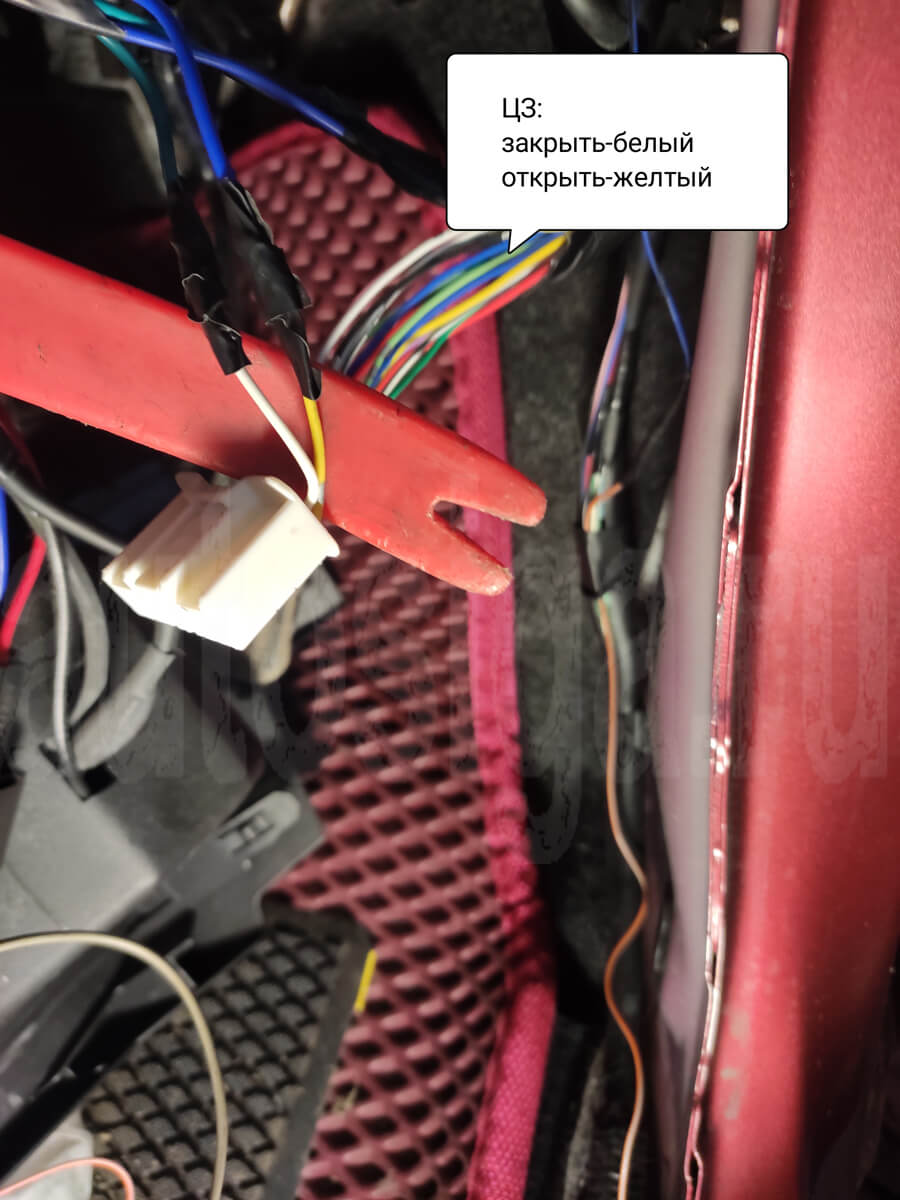

Центральный замок (силовые) – белый (закрыть) и жёлтый (открыть).

Daihatsu Cast 2018: подключение к цз

Тахометр – красный (разъём OBD2).

Daihatsu Cast 2018: тахометр на разъёме OBD

Kuper

Другие карты установок и точки подключения сигнализаций на этот же автомобиль

Комментарии
В левом пороге все двери, серый - водительская, серый 2 - задняя правая, голубой - задняя правая, зеленый - перед правая, голубой - багажник.
Центральный замок кик панель водителя черный и синий перекидка.
Повороты - приборка бежевый синий.
Могу приложить фото, но не знаю как.
