Точки подключения автосигнализации на Toyota Corolla Fielder Hybrid 2018, PTS

Автомобиль Toyota Corolla Fielder

Код авто для Pandect 1800L 2121.

CAN, RX и TX можно подключить на блоке за бардачком (SLP для автозапуска подключать не надо). Там же можно подключиться к управляющим проводам центрального замка.

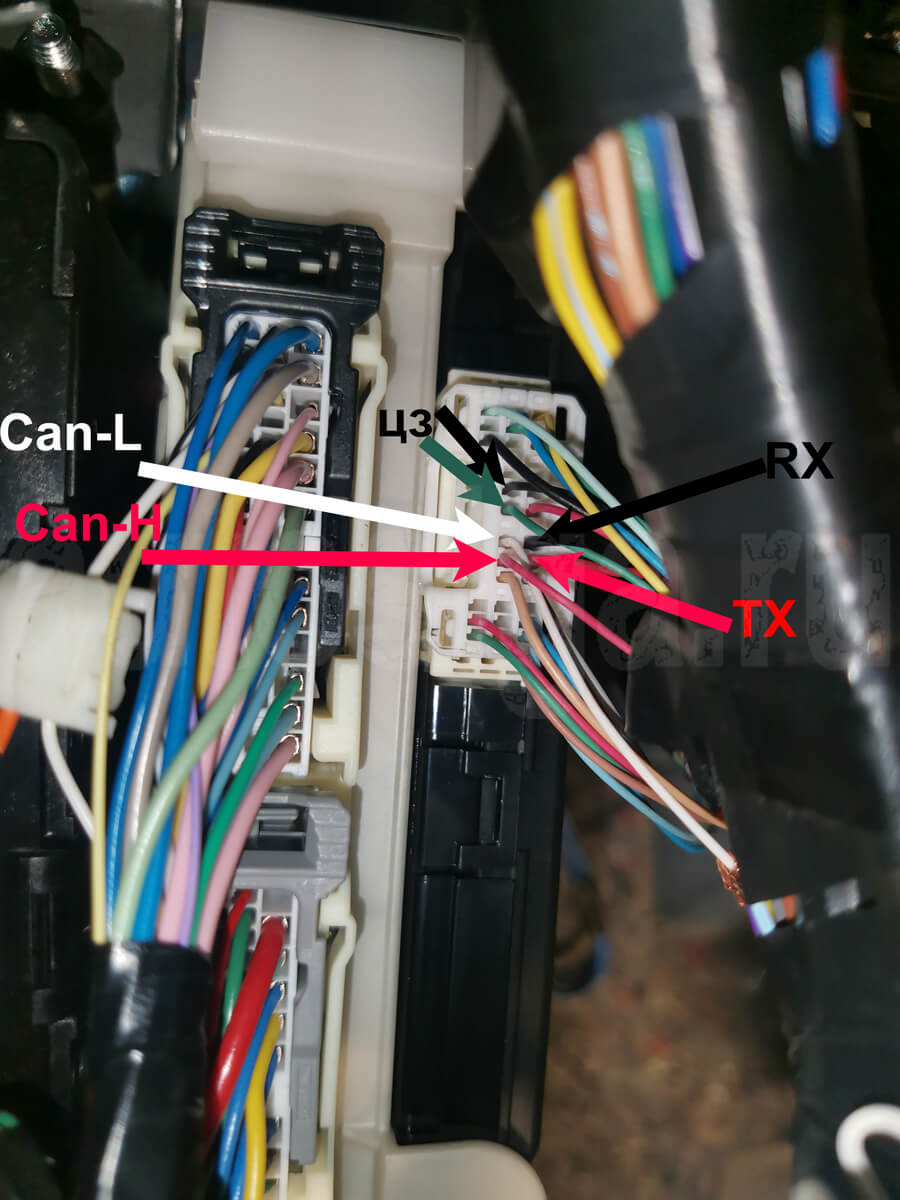

Can, rx, tx
RX – чёрный (pin 25), TX – красный (pin 26), Can-L – белый (pin 13), Can-H – красный (pin 14)

По can – повороты, зажигание, паркинг, педаль тормоза, двери, комфорт, центральный замок, топливо в литрах, slave (с багажника тоже), обход иммобилайзера (алгоритм обхода – Toyota can rx tx), управление штаткой.

Контроль двигателя (статус Ready) по can не видит: можно по напряжению, так как гибридный Toyota Fielder, а Pandora прекрасно отслеживает включение гибридных двигателей на Тойотах.

При запирании центрального замка со штатки с сигнализации авто не откроется. Можете управлять цз по аналогу (смотрите рисунок выше). Можно включить в can управление штатной охранной системой: это тоже решит проблему.

Переход под капот
переход под капот

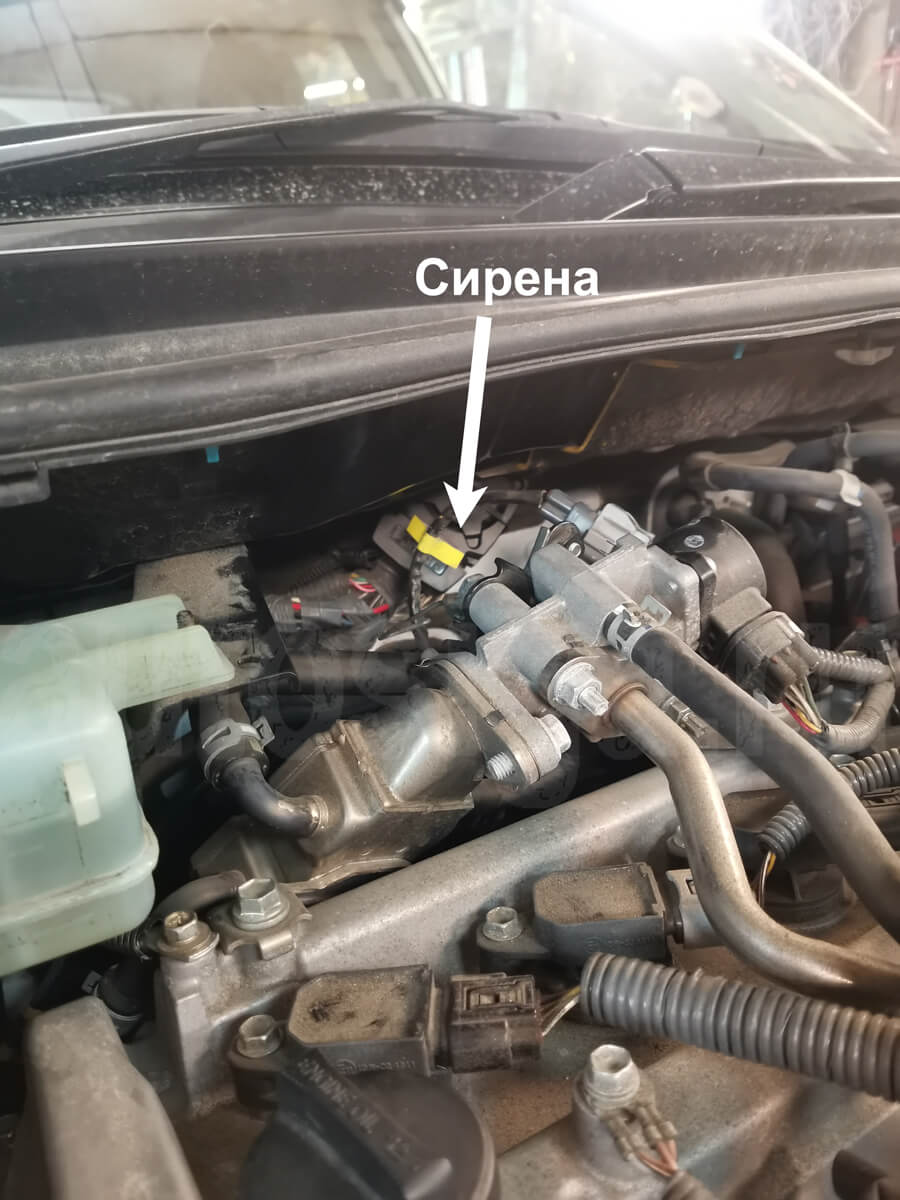

Сирена
установка пьезосирены Pandora PS-330

Датчик температуры
установка датчика температуры Pandora

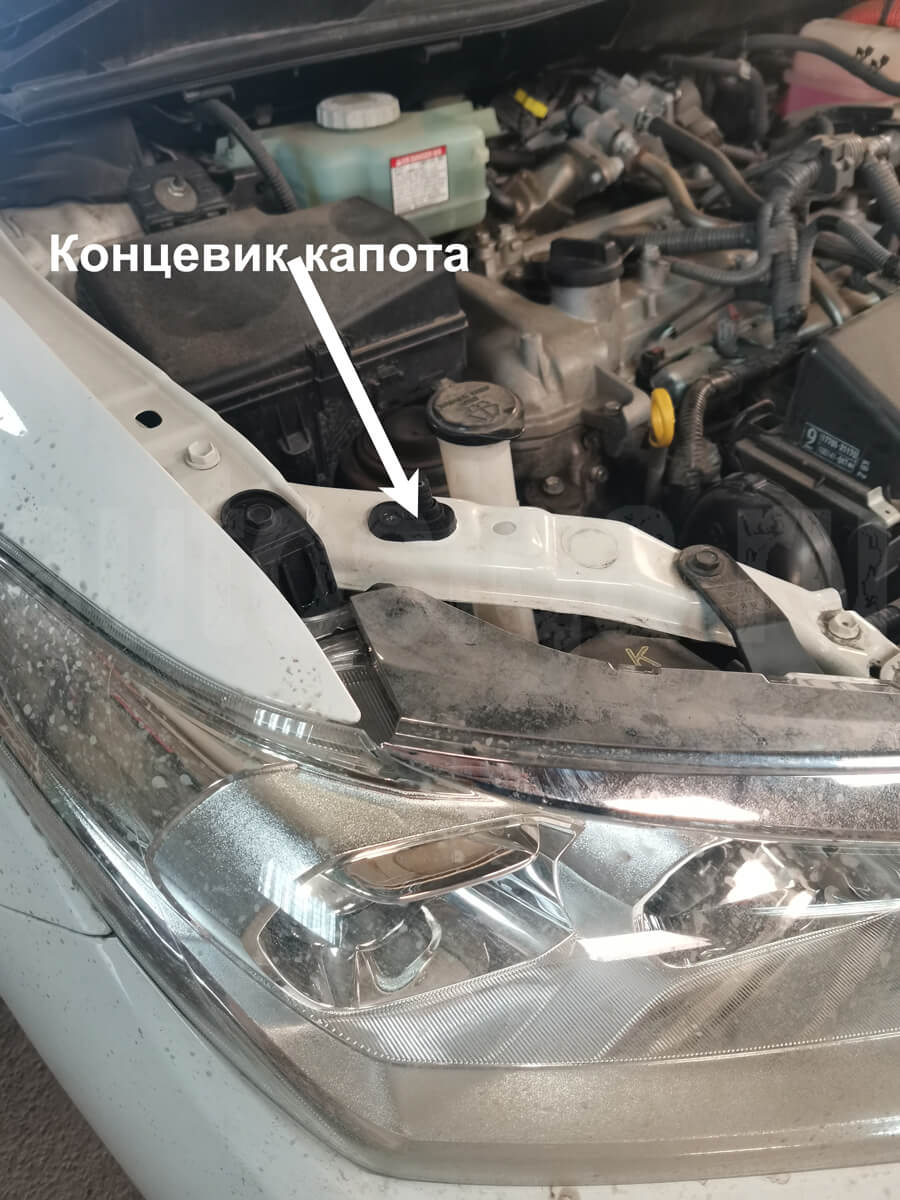

Концевик капота
концевик капота

После автозапуска наружное освещение (габариты, фары) гаснет само.
