Фото точек подключения сигнализации на Toyota Corolla Fielder 2012, рестайлинг 2008, универсал, 2 поколение, E140 (10.2008 - 04.2012)

Автор Игумнов Александр

Александр прислал свои фото для подключения сигнализаций на Toyota Fielder 2012.

Toyota Fielder 2012

На фото всё понятно расписано и показано, что и где находится. Поэтому просто выкладываю его фотографии без каких-либо пояснений.

Toyota Fielder 2012 расположение пинов

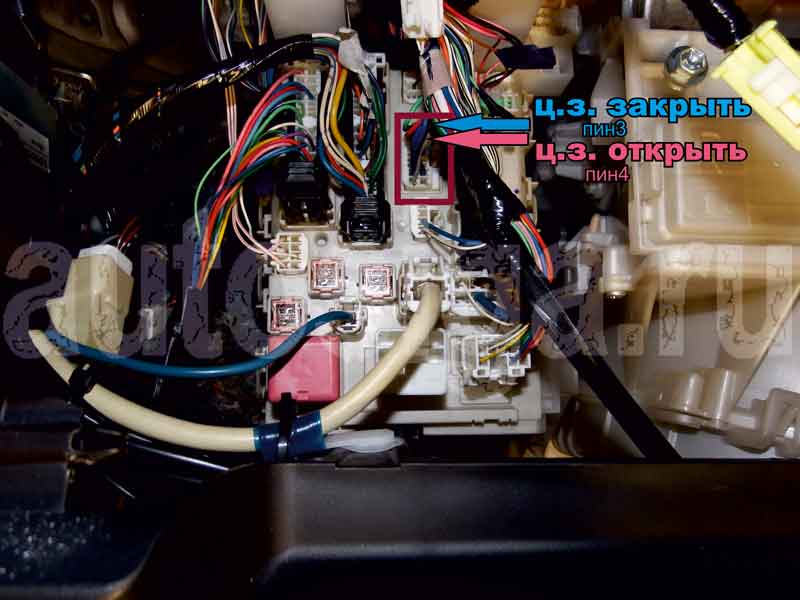

Toyota Fielder 2012 центральный замок

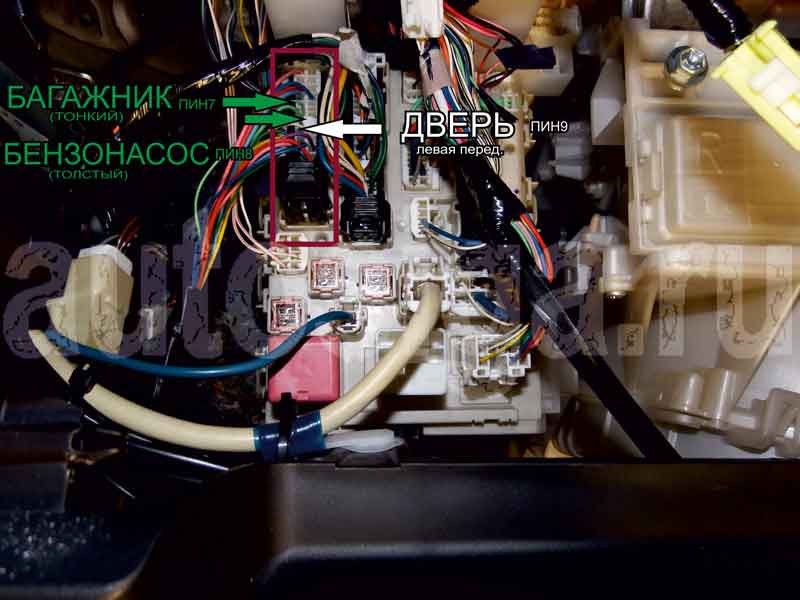

Toyota Fielder 2012 багажник, бензонасос и левая передняя дверь

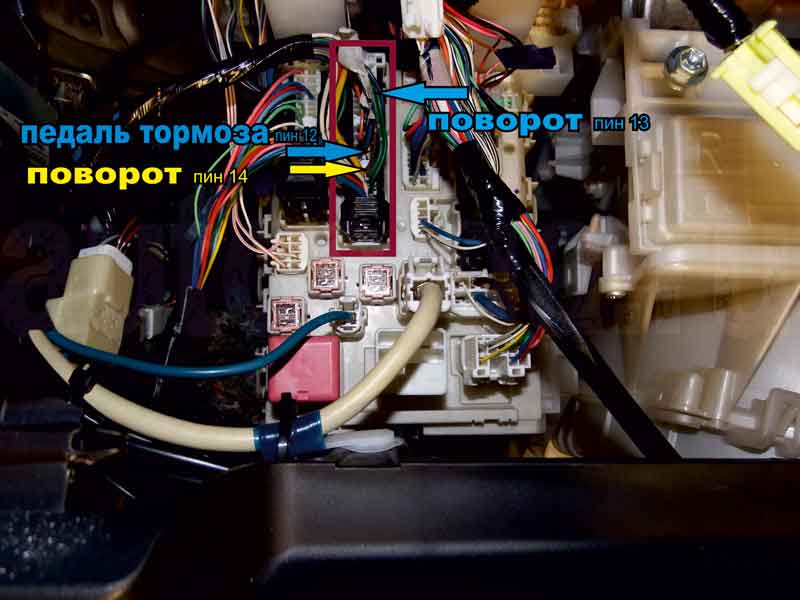

Toyota Fielder 2012 тормоз и повороты

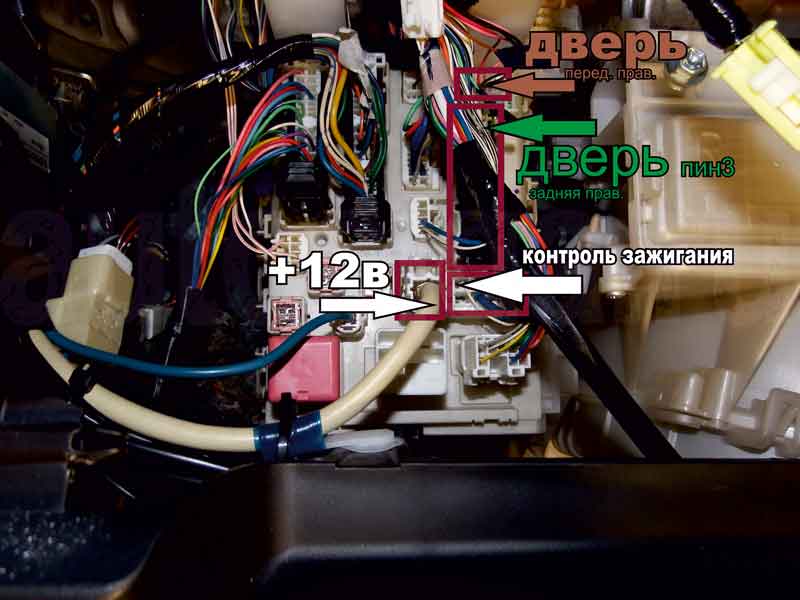

Toyota Fielder 2012 +12, зажигание, двери правая передняя и правая задняя

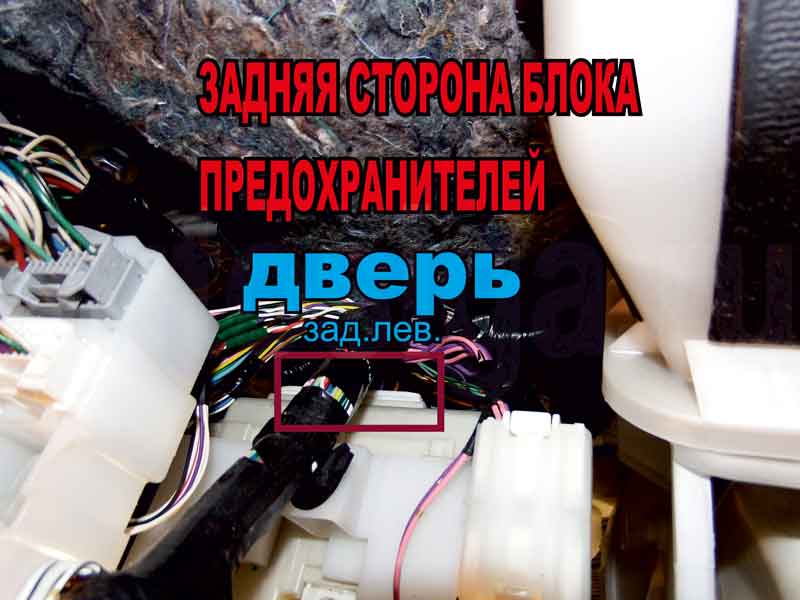

Toyota Fielder 2012 задняя левая дверь

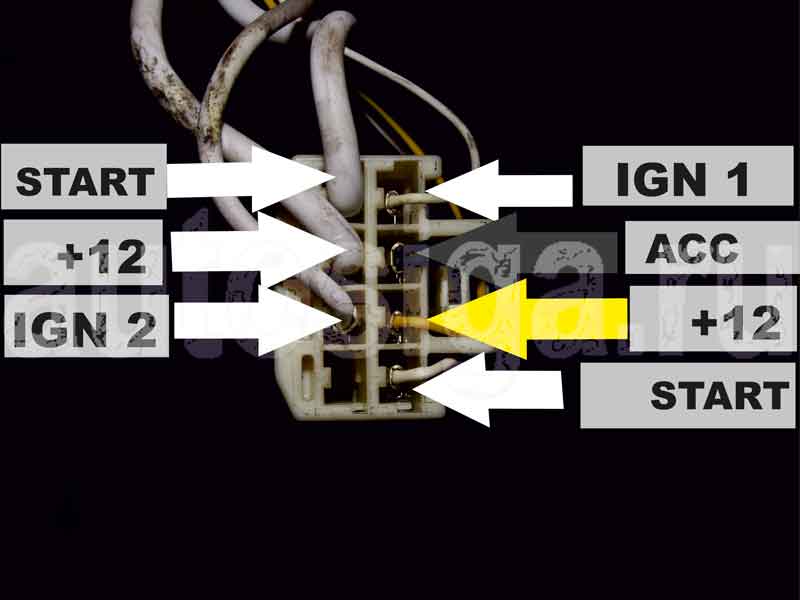

Toyota Fielder 2012 замок зажигания

Игумнов Александр
