Карта установки автосигнализации на Toyota Camry XV50 PTS

Toyota Camry XV50 с кнопкой Start/Stop и левым рулём. Устанавливаем автосигнализацию Pandora с автозапуском.

Метод обхода штатного иммобилайзера – «Обход Toyota CAN-RX-TX».

Все основные подключения можно сделать на модуле Smart Key за бардачком и на блоке BCM слева от рулевой колонки.

Что Pandora видит и чем управляет на Toyota Camry XV50

Pandora по CAN видит:

• двери;
• багажник;
• капот;
• зажигание;
• тормоз;
• габариты;
• тахометр;
• slave;
• нейтраль;
• уровень топлива;
• пробег;
• давление в шинах;
• наружную температуру.

Pandora по CAN управляет:

• поворотниками;
• центральным замком;
• штатной охраной;
• комфортом.

Основные точки подключения Toyota Camry XV50: Smart Key и BCM

Основные подключения выполняются:

• на модуле Smart Key за бардачком;
• на блоке BCM слева от рулевой колонки;
• на разъёме рулевой колонки для второго варианта подключения SLP.

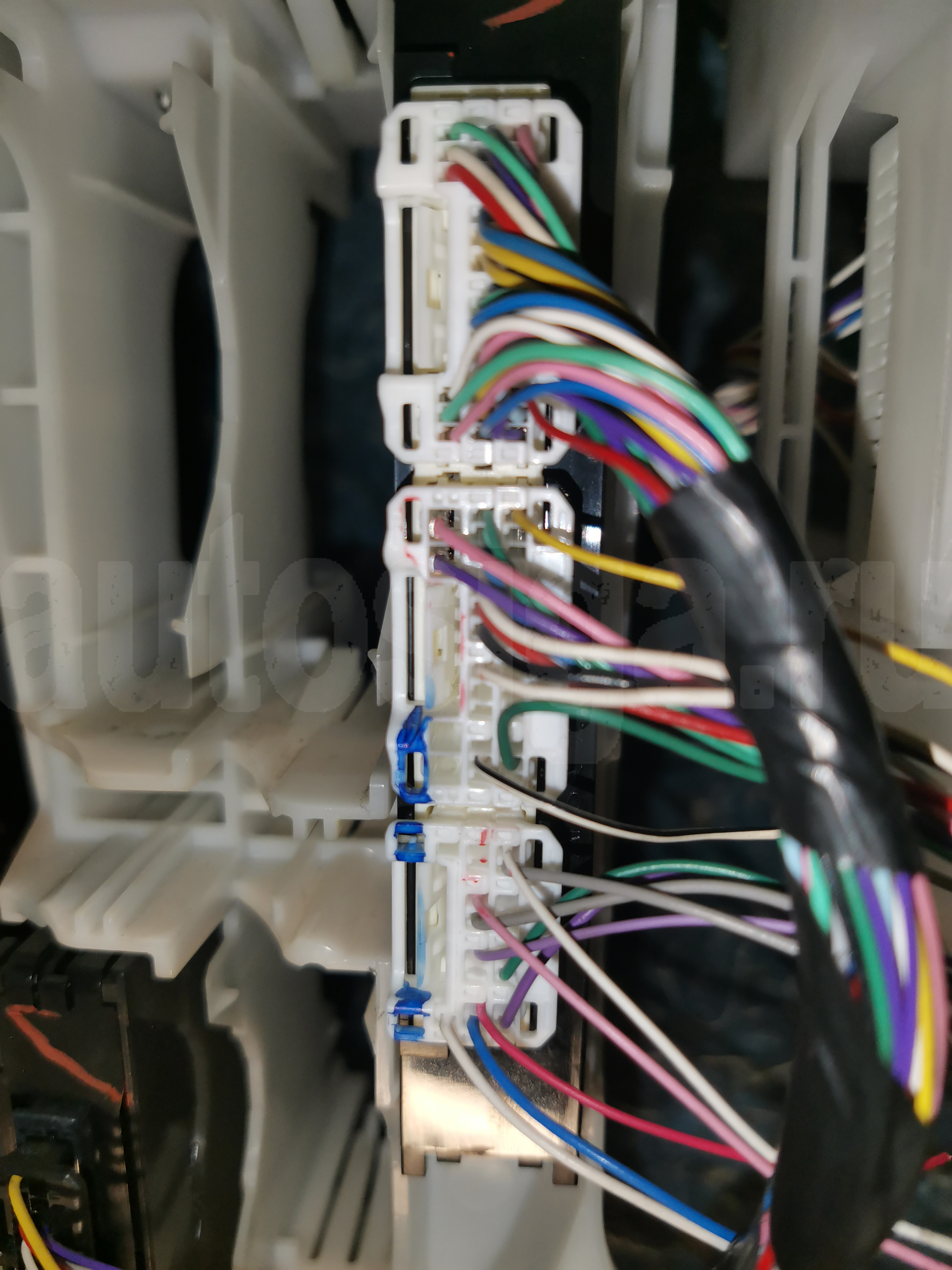

Разъёмы Smart Key для CAN, SLP и питания

На модуле Smart Key за бардачком используются два разъёма:

• верхний разъём – CAN, SLP, кнопка Start/Stop;
• нижний разъём – питание, масса, зажигание.

Разъёмы блока Smart Key: верхний для CAN, SLP и кнопки Start/Stop, нижний для питания и зажигания

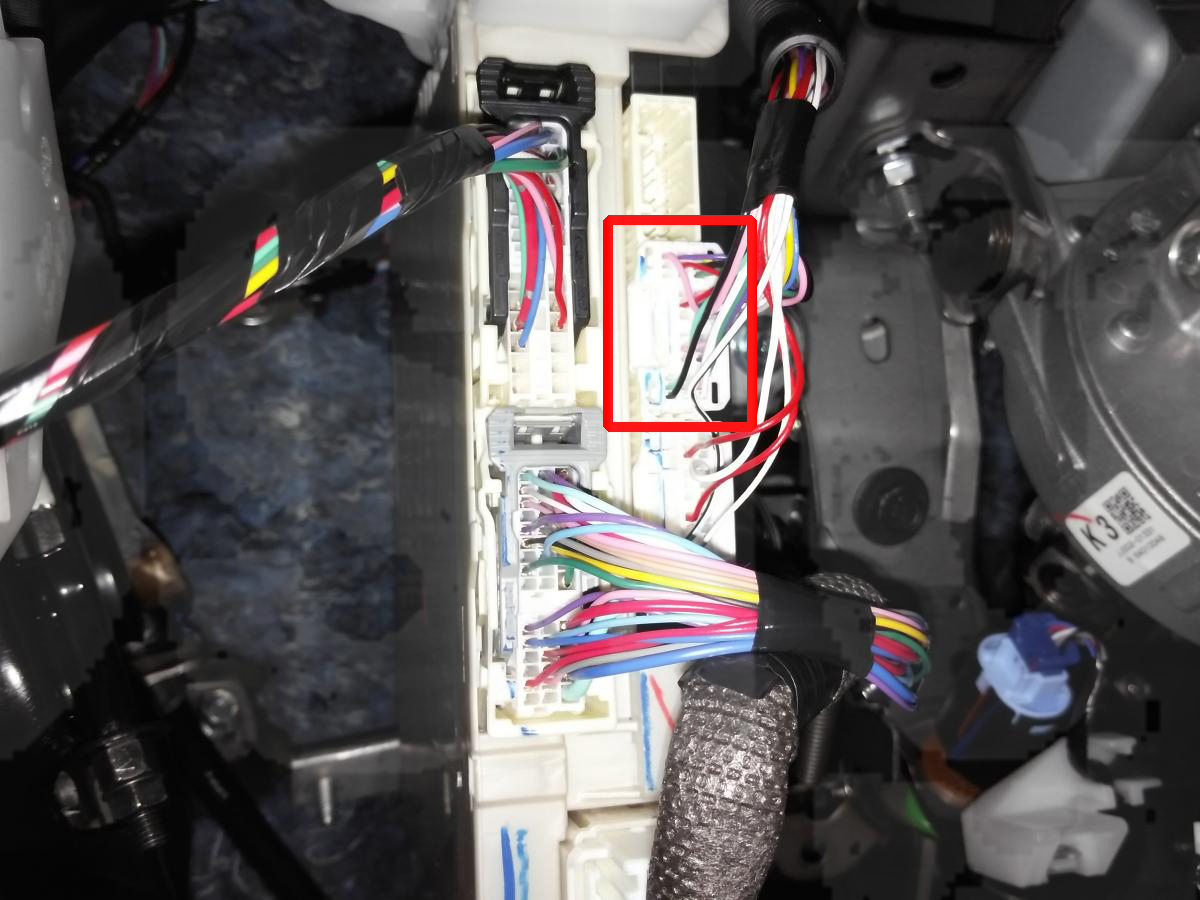

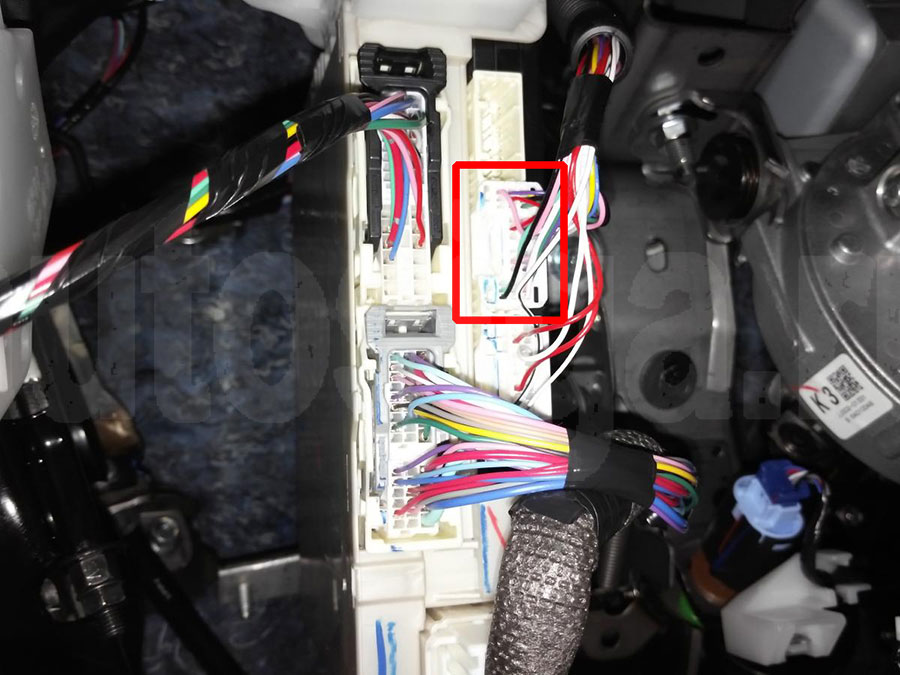

Разъём BCM слева от рулевой колонки

На блоке BCM используется разъём, где можно подключиться к RX, TX и второму варианту CAN.

Нужный разъём BCM слева от рулевой колонки

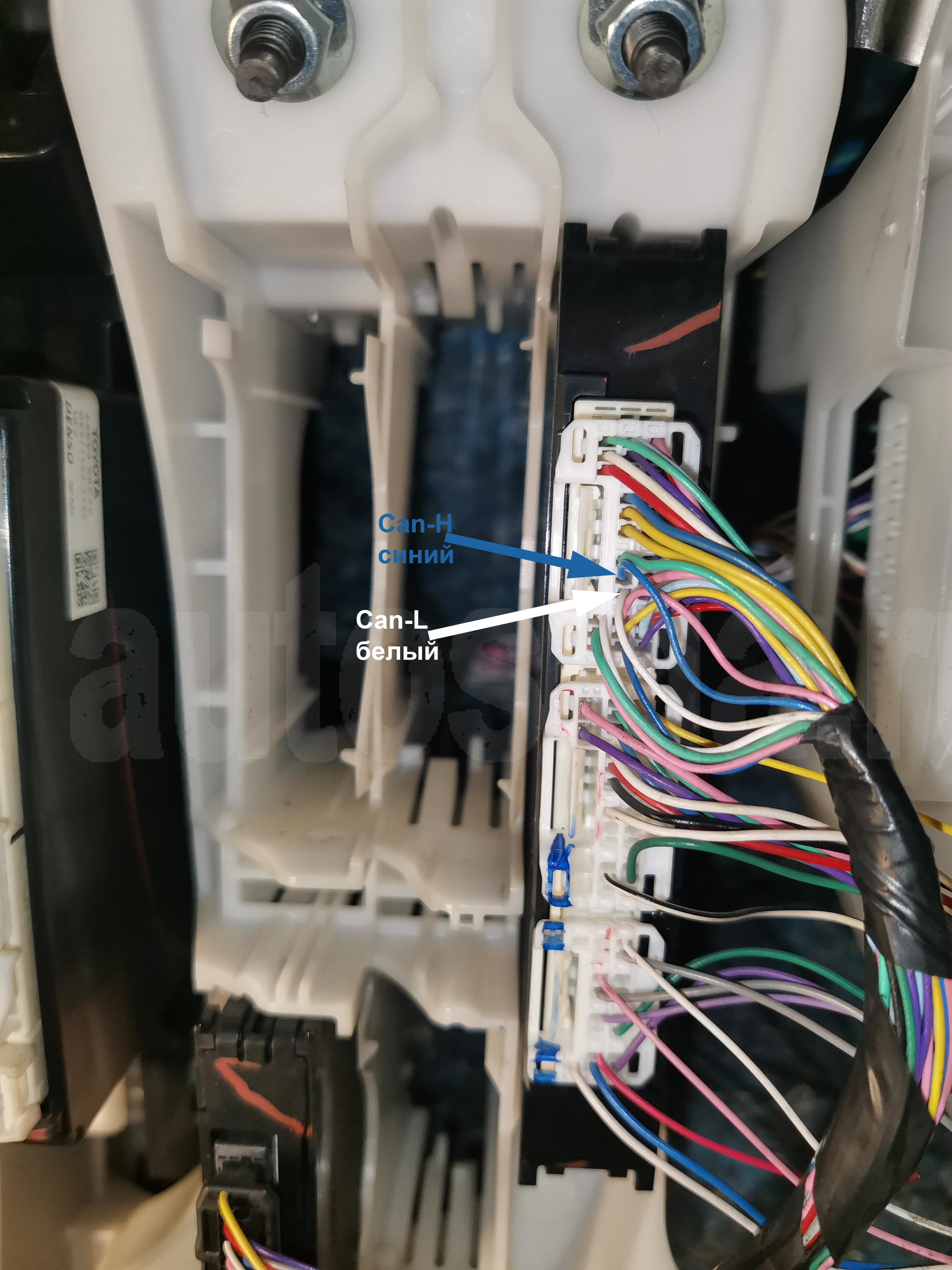

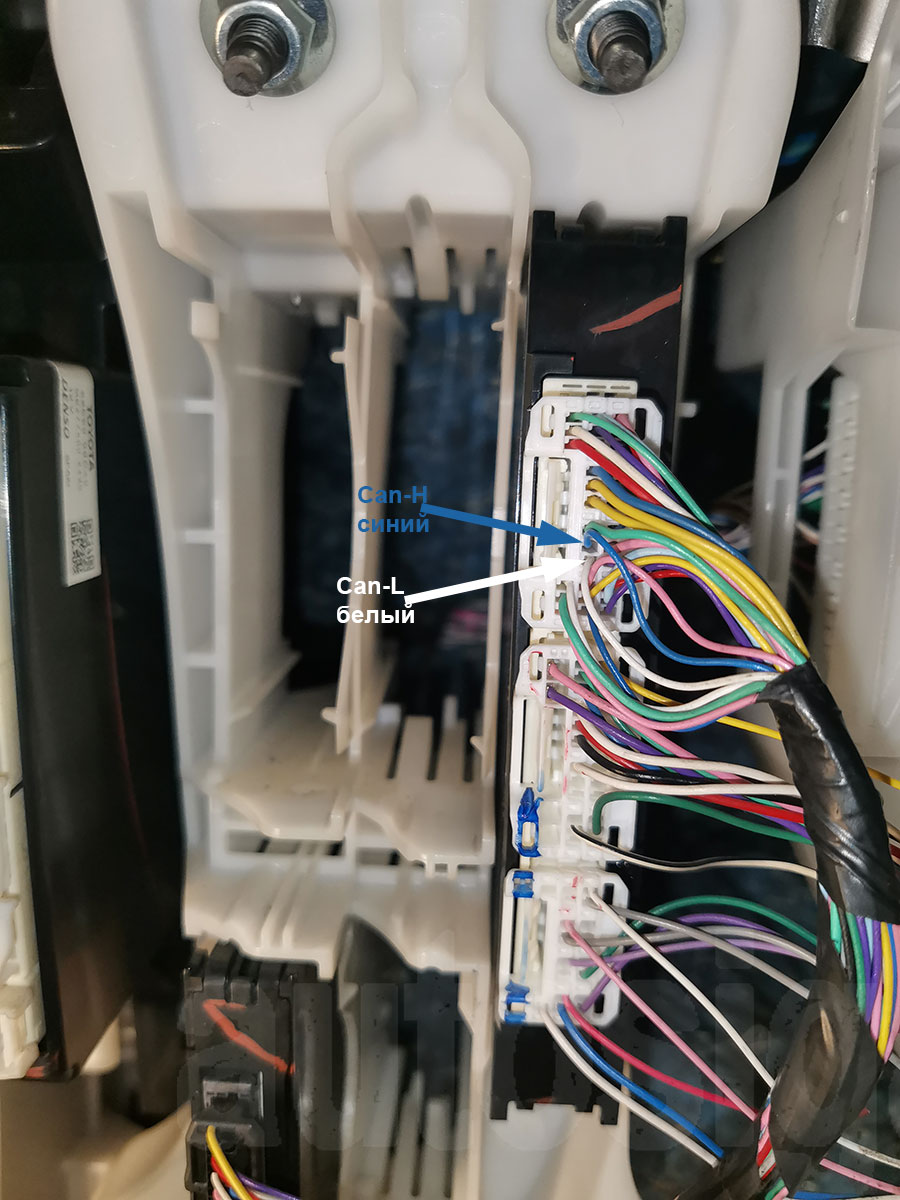

Подключение CAN на верхнем разъёме Smart Key

На верхнем разъёме Smart Key можно взять CAN:

• CAN-H – синий;
• CAN-L – белый.

Верхний разъём Smart Key: CAN-H и CAN-L

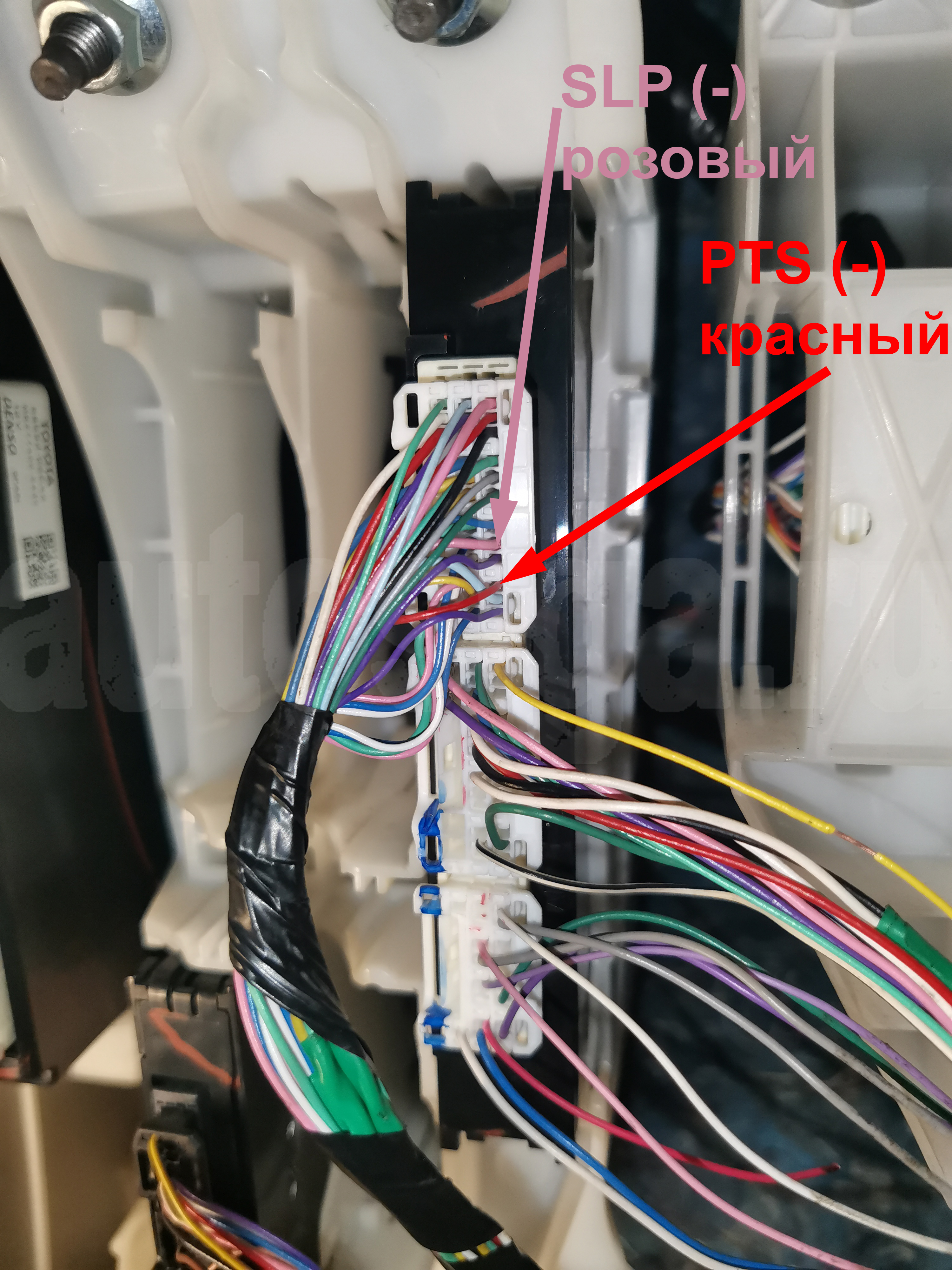

Подключение SLP и кнопки Start/Stop

На верхнем разъёме Smart Key подключаем:

• SLP (-) – розовый;
• кнопка PTS (-) – красный (можно использовать для простейшей блокировки двигателя).

Верхний разъём Smart Key: SLP и кнопка Start/Stop

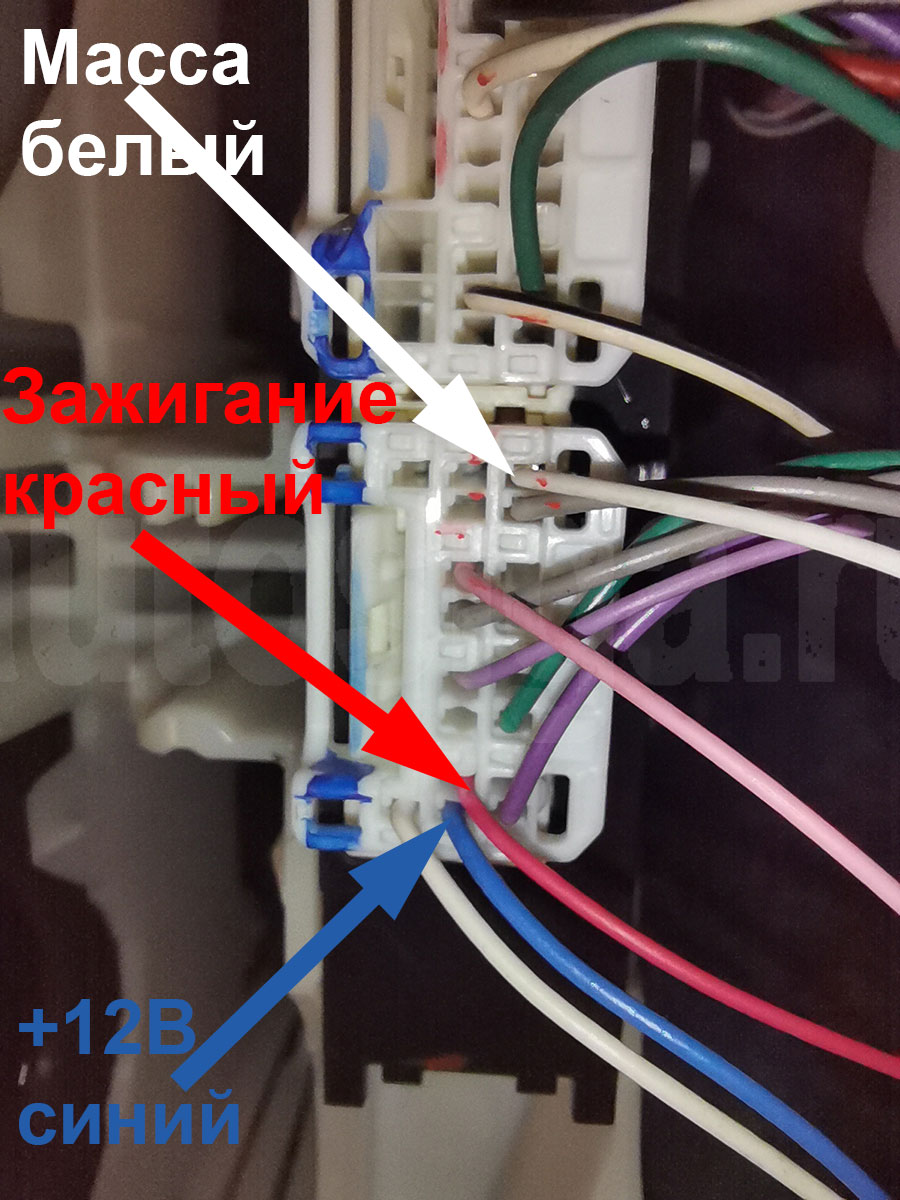

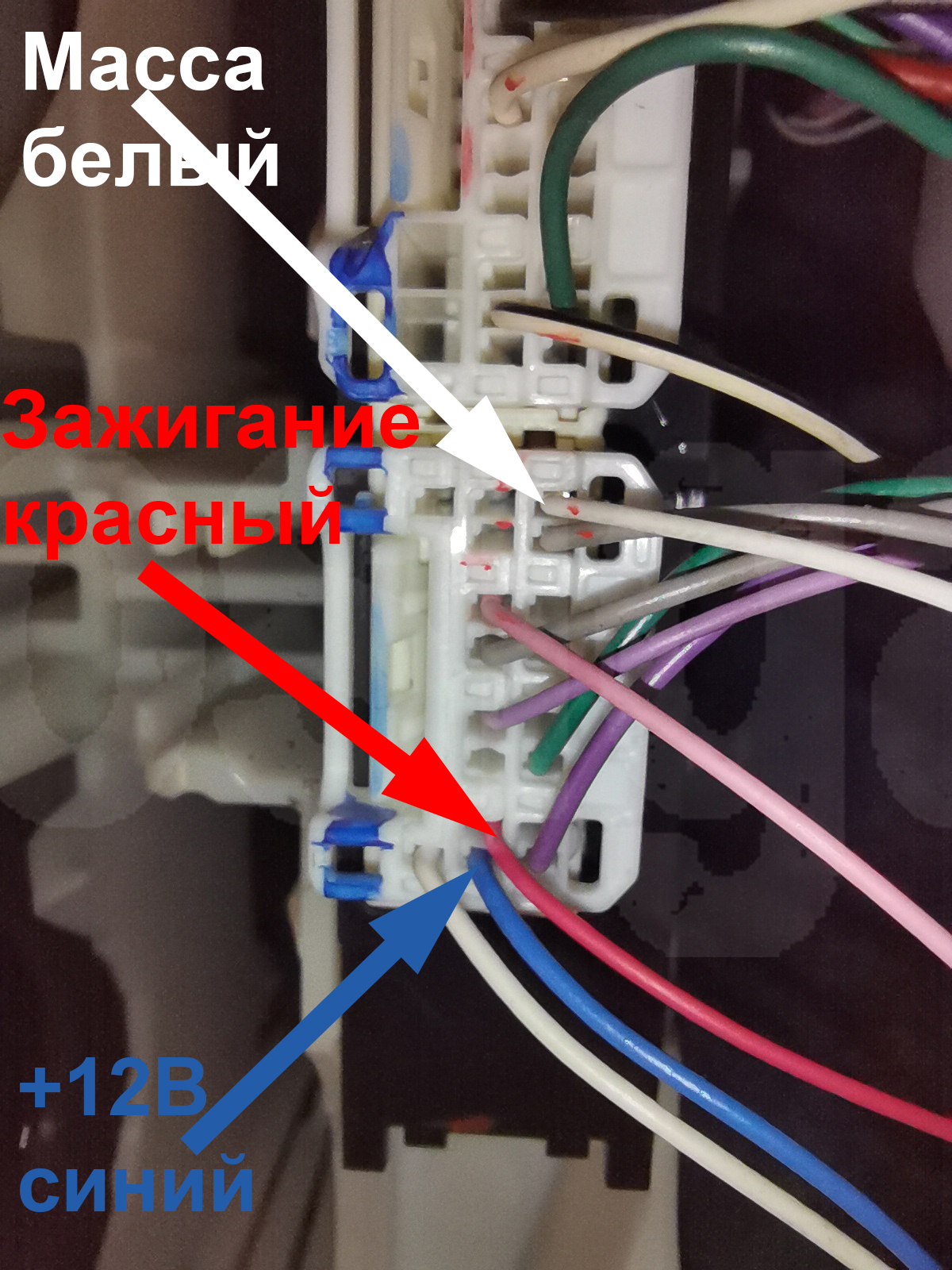

Питание, масса и зажигание на нижнем разъёме Smart Key

На нижнем разъёме Smart Key подключаем:

• +12В – синий;
• масса – белый;
• зажигание – красный.

Провод зажигания можно использовать для блокировки.

Нижний разъём Smart Key: +12В, масса и зажигание

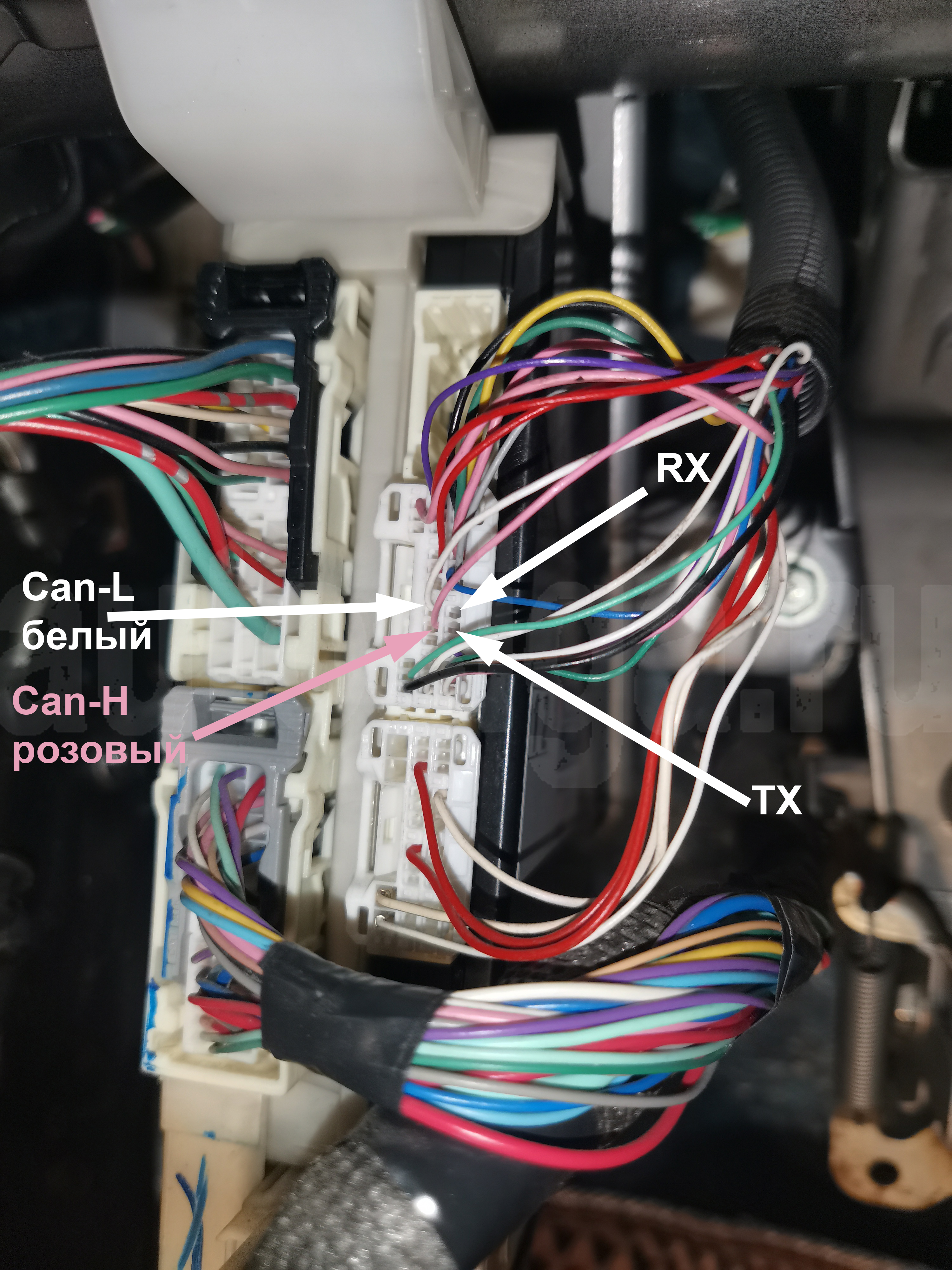

Подключение RX, TX и второго варианта CAN на BCM

На разъёме BCM слева от рулевой колонки можно подключиться к RX, TX и использовать второй вариант подключения CAN:

• CAN-H – розовый;
• CAN-L – белый.

Пины RX и TX пустые. Необходимо вставить в них провода.

Знаю умельцев, которые разбирают BCM и впаиваются прямо в него к точкам RX и TX.

Разъём BCM: RX, TX и второй вариант подключения CAN

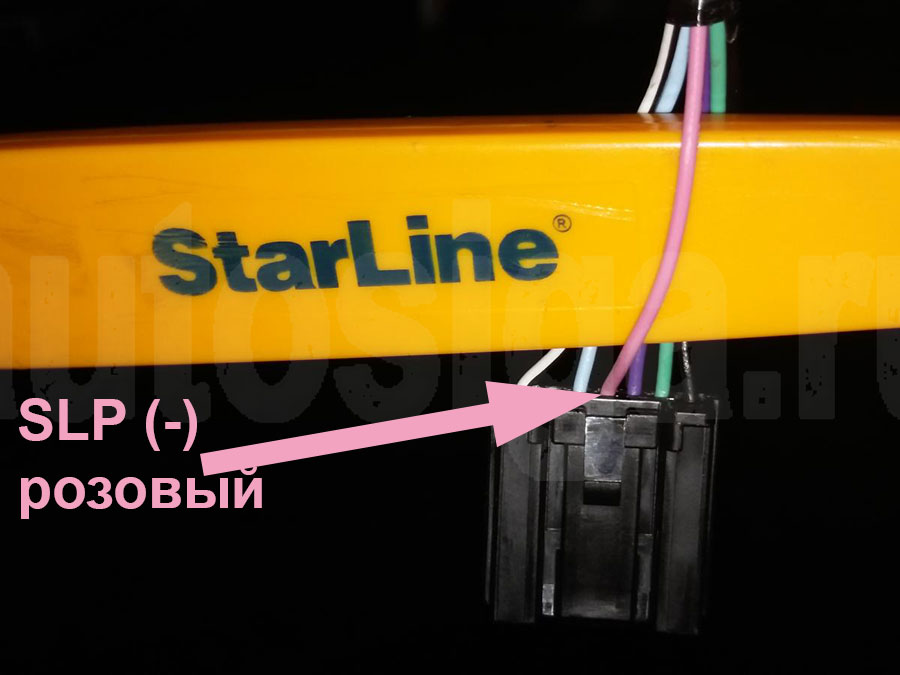

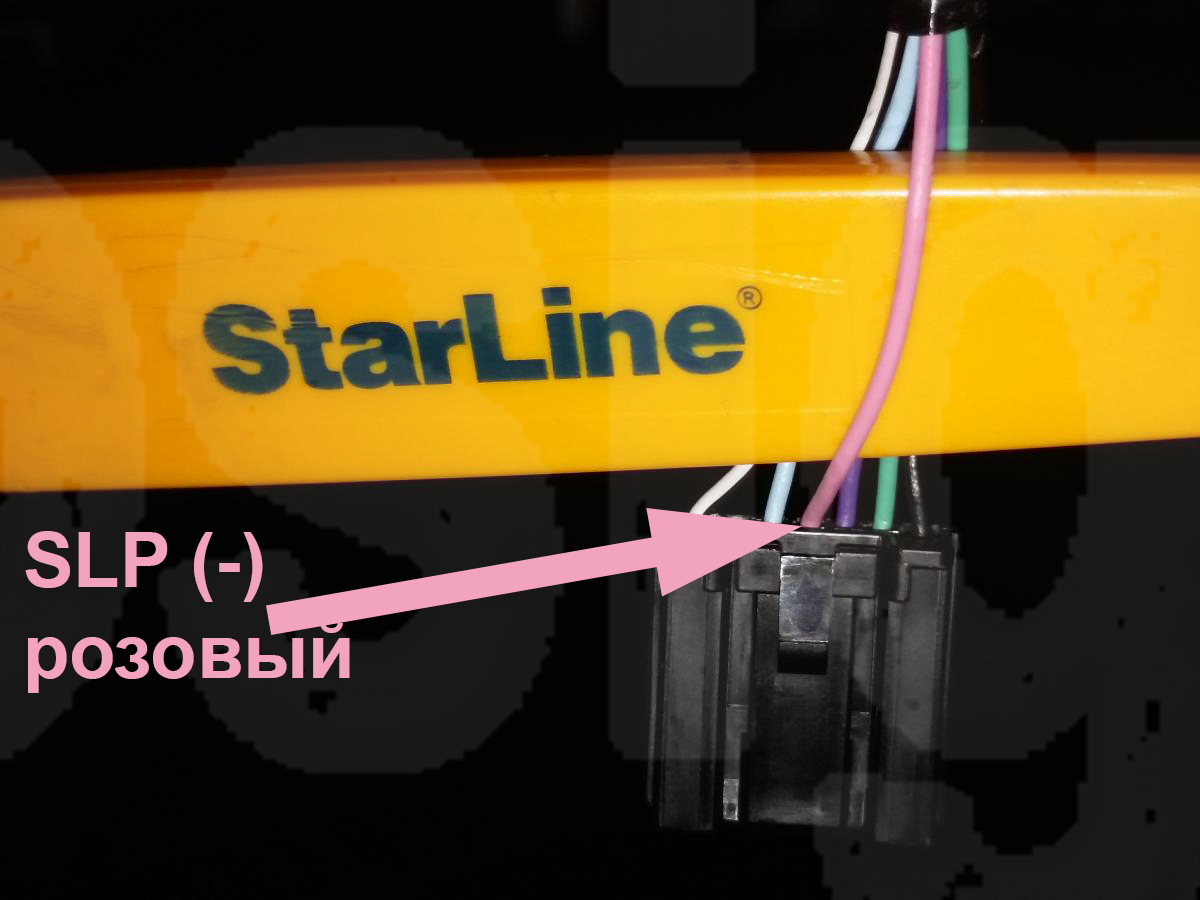

Второй вариант подключения SLP

Если нужно, SLP можно взять не на Smart Key, а на разъёме рулевой колонки:

• SLP – розовый.

Разъём блокиратора рулевого вала: второй вариант подключения SLP
