Установка автосигнализации на Toyota Camry 2018+ (XV70) с PTS – обход иммобилайзера

Автомобиль Toyota Camry XV70

Подключение сигнализации к Тойота Камри 70

Все подключения можно сделать справа за бардачком на блоке сертификации или же слева возле рулевой колонки.

По CAN Pandora (код автомобиля 2144):

• концевики дверей, багажника;
• капот;
• блокировка двигателя;
• центральный замок;
• паркинг;
• тормоз;
• аварийка;
• блокировка keyless;
• зажигание;
• комфорт;
• slave (через багажник тоже);
• топливо в литрах;
• пробег;
• заведённый двигатель;
• управление штаткой;
• обход штатного иммобилайзера (вариант обхода – Toyota Can).

Возможен дистанционный пуск со штатного ключа – три раза нажать на кнопку закрыть.

При снятии с охраны сигнализацией, если до этого было поставлено в охрану через слейв, орёт штатка. Включите в can управление штатной охранной системой, чтобы избежать этого.

Подключение за бардачком на блоке сертификации

Разъём для подключения сигнализации на блоке сертификации

Can-H – зелёный (pin 1), Can-L – белый (pin 2), +12B – белый (pin 4), slp – коричневый (pin 14)

масса – белый/чёрный (pin 18), pts – синий (pin 21), зажигание – красный (pin 17)

Подключение со стороны водителя

Can-H – коричневый, Can-L – белый

slp (стартер) – коричневый на разъёме рулевого вала

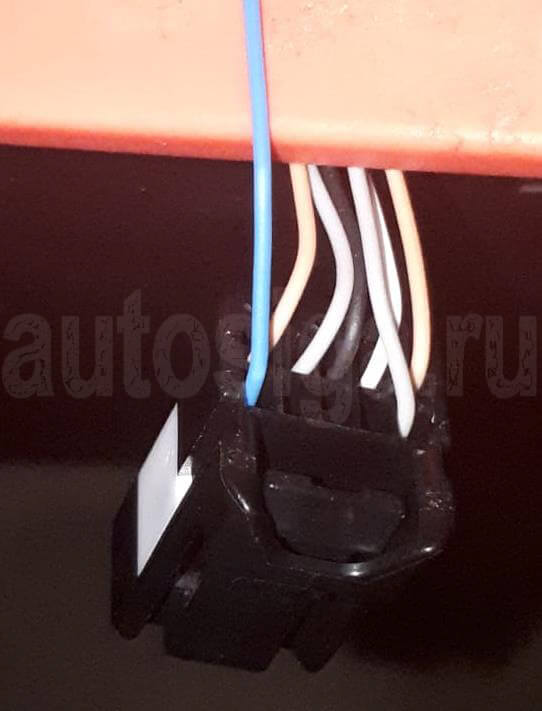

pts – голубой на кнопке запуска

Установка автосигнализации на Toyota Camry XV70 – работа под капотом

возможное место установки датчика температуры двигателя

возможное место установки сирены

ещё одно место для установки и крепления сирены
