Установка автосигнализации с использованием встроенного can-модуля на автомобиль Toyota Camry 2013 года с ключом

Карта установки автосигнализации на Toyota Camry 2013 АКПП

Начинаем, как всегда, с разбора салона.

Разборка салона для установки автосигнализации на Toyota Camry

Снимаем подторпедник. Для этого необходимо снять левый порог (на защелках), левую кик-панель (на защелках и 1 клипсе), левую боковую накладку торпеды (на защелках). Далее отворачиваем 2 болта на «10» снизу подторпедника и снимаем его.

Клипса левой кик-панели
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Левая накладка торпеды снята
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Болты крепления подторпедника
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Подторпедник снят
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Снимаем щиток приборов. Для этого снимаем левый воздуховод (на защелках), далее снимаем накладку под воздуховодом (на защелках), затем отстегиваем пылезащитный кожух (на защелках) рулевой колонки и снимаем накладку щитка приборов. Затем отворачиваем 4 самореза крепления щитка приборов и снимаем его.

Левый воздуховод снят
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Снятие пылезащитного кожуха рулевой колонки
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Снятие накладки под воздуховодом
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Саморезы крепления щитка приборов
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Снимаем магнитолу. Для этого снимаем верхнюю накладку центральной части торпеды (на защелках). Затем вынимаем центральные воздуховоды (на защелках) и отворачиваем 2 болта под ними. Далее снимаем декоративные накладки по бокам блока управления климат-контролем (на защелках), отворачиваем 2 болта крепления магнитолы и блока управления климат-контролем и вынимаем их.

Снятие верхней накладки
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Воздуховоды сняты, болты магнитолы
Карта

Декоративные накладки климат-контроля сняты, болты крепления магнитолы
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Магнитола и блок управления климат-контролем сняты
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Снимаем рулевой кожух. Для этого отворачиваем 2 самореза со стороны рулевого колеса и снимаем верхнюю и нижнюю накладки рулевого кожуха (на защелках).

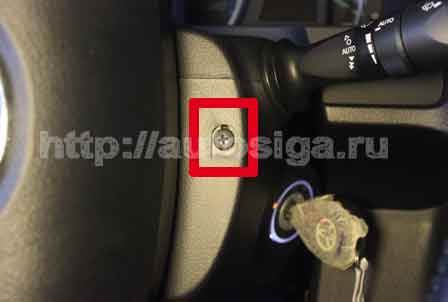

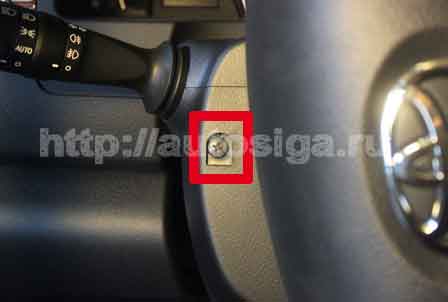

Саморез рулевого кожуха
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Саморез рулевого кожуха
Карта установки автосигнализации на Toyota Camry 2013 АКПП

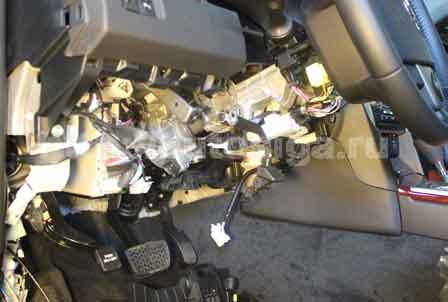

Рулевой кожух снят
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Работаем под капотом

Устанавливаем под капотом сирену (крепление на болт М6 слева) и датчик температуры. Провода в салон прокладываем через штатный уплотнитель с левой стороны моторного щита.

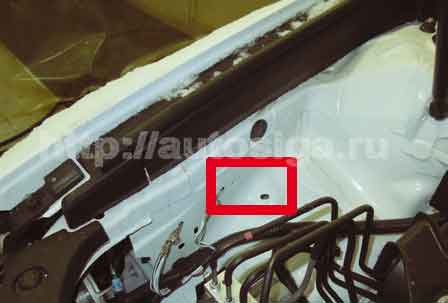

Сирена (возможное место установки)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

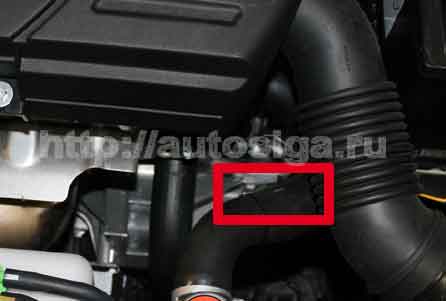

Датчик температуры двигателя
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Подключаем автосигнализацию на Toyota Camry

Блок сигнализации можно спрятать за магнитолой или щитком приборов.

Подключаем массу сигнализации за щитком приборов в штатное место.

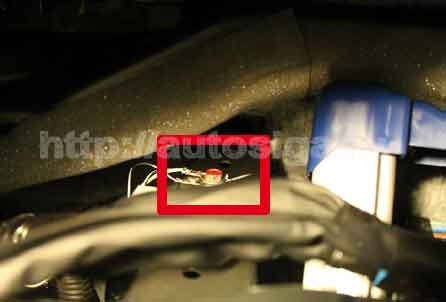

Масса
Карта установки автосигнализации на Toyota Camry 2013 АКПП

СAN шину сигнализации подключаем на диагностическом разъеме. Там же можно взять и тахометр для контроля двигателя, если надо.

CAN-шина (CAN-H синий; CAN-L белый) и тахометр (зелёный)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

На разъеме замка зажигания подключаем цепи зажигания, аксессуаров, стартера и питания сигнализации +12В.

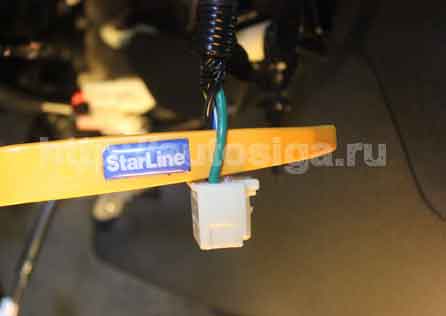

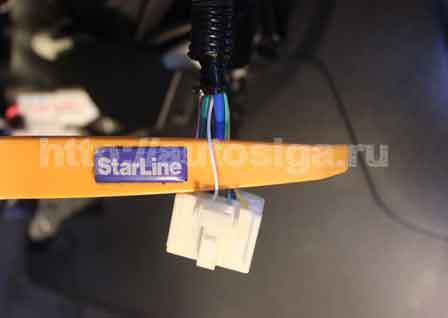

Питание +12В (зеленый толстый)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

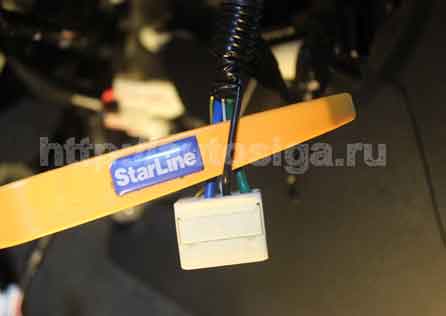

Аксессуары (белый)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Зажигание 1 (черный)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Зажигание 2 (розовый)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

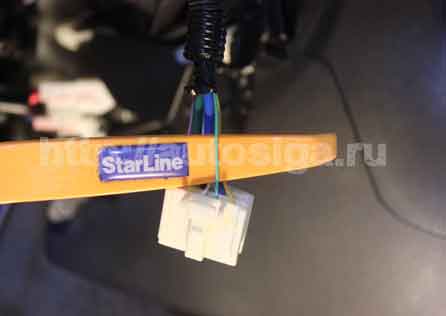

Стартер 1 (зеленый тонкий)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

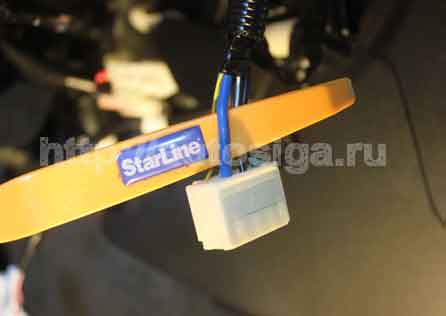

Стартер 2 (синий)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Подключение к замку зажигания на примере автосигнализаций Starline A93 (A94, B94, D94, E90)

Карта установки автосигнализации на Toyota Camry 2013 АКПП

Для обхода штатного иммобилайзера используем обходчик StarLine BP-03.

Рамка модуля обхода штатного иммобилайзера
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Блокировать можно провод бензонасоса в левом пороге (провод черного цвета) или зажигание в блоке предохранителей под капотом (провод красного цвета).

Бензонасос (чёрный в левом пороге)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

Зажигание (красный)
Карта установки автосигнализации на Toyota Camry 2013 АКПП

В этом автомобиле наружное освещение гаснет после того, как выключили зажигание, а потом открыли дверь. Для того, что бы выключить наружный свет после автозапуска можно подать отрицательный импульс на провод концевика водителя.

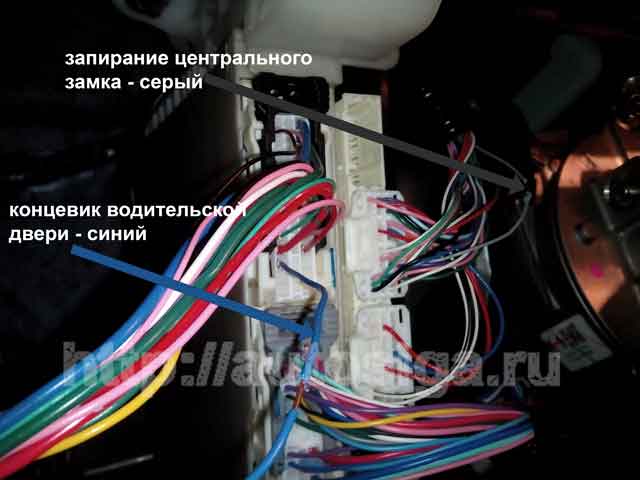

Передняя левая дверь - синий, запирание цз (-) - серый
Карта установки автосигнализации на Toyota Camry 2013 АКПП

В этом случае (после подачи массы на концевик водителя после глушения двигателя) по can не открывается центральный замок при снятии авто с охраны. Поэтому подключаем отпирание центрального замка по аналогу - серый провод. Расположение его смотрите на рисунках выше и ниже.

Управление центральным замком (-) в кик-панели водителя
Запирание - красный, отпирание - серый
Карта установки автосигнализации на Toyota Camry 2013 АКПП
