Установка и подключение автосигнализации Starline A91 на Toyota Wish 2003-2006, ключ, кузов ZNE-10

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Toyota Wish 2003-2006

Устанавливаемое оборудование: автосигнализация Starline A91 с функцией автозапуска.

Установка автосигнализации на Toyota Wish - разбор салона

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.1. Снимаем накладку правой стойки лобового стекла (клипсы).

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.2. Снимаем накладку правого порога в проеме двери водителя – клипсы и зацепы.

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.3. Выкручиваем пластиковую гайку крепления накладки правой кик-панели.

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.4. Снимаем накладку кик-панели – две клипсы.

Аналогично снимаем накладку порога и кик-панели слева в проеме двери переднего пассажира.

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.5. Снимаем накладку правого порога в проеме двери пассажира – клипсы и зацепы.

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.6. Снимаем обрамление рычага КПП – клипсы-зацепы, начинаем снимать снизу, поддев лопаткой.

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.7. Снимаем обрамление магнитолы и доски приборов (клипсы-зацепы). Начинаем с левого нижнего угла, передвигаясь вправо.

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.8. Выкручиваем два самореза крепления обшивки консоли рычага КПП под снятым обрамлением.

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.9. Выдергиваем правую часть обшивки консоли из панели подторпедника – клипсы-зацепы.

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.10. Открываем ящичек мелочей под рулем справа и извлекаем его, дернув по направлению стрелок.

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.11. Выкручиваем саморез крепления подторпедника на его левом нижнем углу под сдернутой обшивкой консоли рычага.

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.12. Выкручиваем саморез крепления подторпедника справа и сдергиваем подторпедник (клипсы-зацепы).

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.13. Вытаскиваем корпус датчика климат-контроля целиком и убираем подторпедник.

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.14. Выкручиваем винт М4 крепления обшивок рулевой колонки снизу.

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.15. Выкручиваем саморез крепления обшивок колонки под рулем справа и аналогичный - слева. Снимаем нижнюю часть.

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.16. Выкручиваем два самореза крепления доски приборов и извлекаем её. Отсоединяем разъем.

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.17. Разборку двери водителя начинаем со снятия уголка над обшивкой двери водителя.

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.18. Открыв заглушку над ручкой открытия выкручиваем саморез.

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.19. Еще один саморез откручиваем в нише подлокотника (под кнопочной станцией). Затем сдергиваем обшивку – клипсы по периметру (в том числе по верхнему ребру).

Установка сигнализации на Toyota Wish 2003-2006
Фото 1.20. Для прокладки проводов управления ЦЗ к кнопочной станции извлекаем разъемы пучка двери, вытаскиваем пучок из BODY, проталкиваем стальку-протяжку через резиновую гофру в дверь.

Подключение и установка автосигнализации Starline A91 на Toyota Wish 2003-2006

Установка сигнализации на Toyota Wish 2003-2006
Фото 2.1. В пучке разъема кнопочной станции водителя подключаем управление ЦЗ и выводим провода в салон автомобиля.

Установка сигнализации на Toyota Wish 2003-2006
Фото 2.2. Эти же провода в разъеме замка водительской двери.

Если проводов не окажется в наличии, то в соответствующие гнезда разъема кнопочной станции нужно будет добавить пины из донорной проводки.

Установка сигнализации на Toyota Wish 2003-2006
Фото 2.3. В пучке разъема приборной доски подключаем световую индикацию и контроль работы двигателя по тахометру.

Установка сигнализации на Toyota Wish 2003-2006
Фото 2.4. Альтернативными точками подключения этих сигналов являются реле поворотов и гнездо диагностики. Цвета те же.

Установка сигнализации на Toyota Wish 2003-2006
Фото 2.5. Силовые провода подключаем в пучке с замка зажигания. IGN2 на время вращения стартера не отключается. Питание берем с бело-красного.

Установка сигнализации на Toyota Wish 2003-2006
Фото 2.6. Контроль тормоза подключаем на лампы СТОП. Сделать это можно в жгуте концевика педали тормоза.

Установка сигнализации на Toyota Wish 2003-2006
Фото 2.7. Контроль всех дверей (-) подключаем в пучке правого порога в проеме двери заднего пассажира.

Установка сигнализации на Toyota Wish 2003-2006
Фото 2.8. Дополнительную блокировку можно сделать в левой кик-панели - провод бензонасоса.

Установка сигнализации на Toyota Wish 2003-2006
Фото 2.9. Датчик удара крепим на скотч и хомут-стяжку на трубе-кожухе рулевого вала.

Установка сигнализации на Toyota Wish 2003-2006
Фото 2.10. Кнопку контроля капота устанавливаем на планке радиатора за правой фарой, используем имеющееся отверстие.

Установка сигнализации на Toyota Wish 2003-2006
Фото 2.11. Сирену устанавливаем на коробке воздухопритока рядом со стаканом левой стойки подвески.

Установка сигнализации на Toyota Wish 2003-2006
Фото 2.12. Датчик температуры крепим на переднем левом углу головки блока под штатный болт М6 крепления трубок.

Установка сигнализации на Toyota Wish 2003-2006

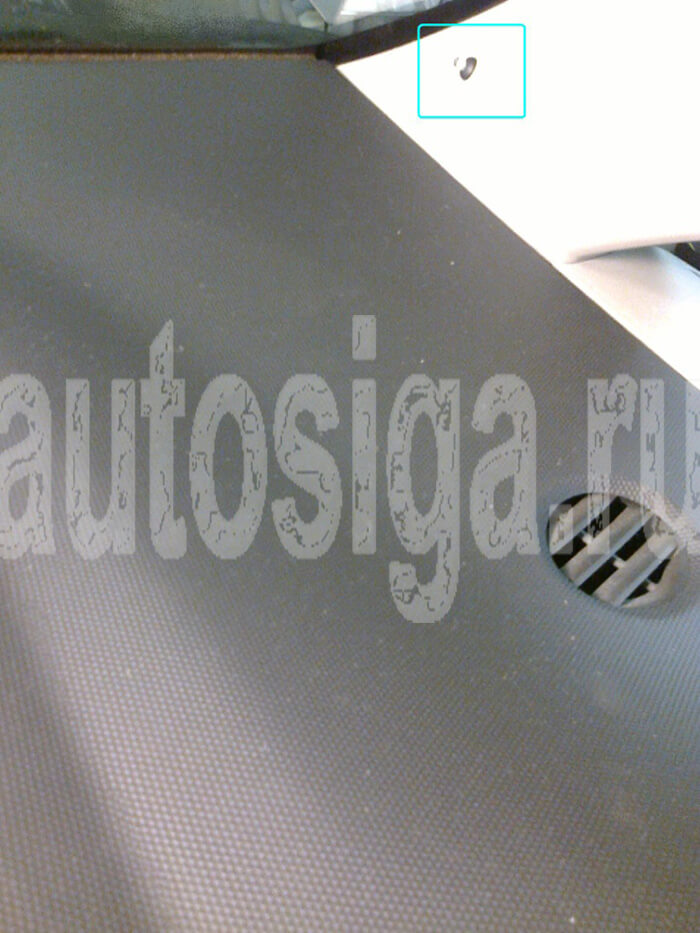

Фото 2.13. Светодиод устанавливаем в накладке правой стойки лобового стекла.

Установка сигнализации на Toyota Wish 2003-2006
Фото 2.14. Приемо-передатчик наклеиваем на лобовое стекло без шелкографии.

Старик

Комментарии

Ещё один момент! Если будет стоять ключ в замке то центральный замок не работает, учтите это!
Дорогие друзья! Поковырялся Я в двери как было описано выше, матерился! В общем нашёл Я фишку которая располагается в салоне под правой ногой. Маленькая чёрная трёхпиновая, жёлтый чёрной полоской, синий чёрной полоской и салатовый. Так вот жёлтый с чёрной полоской открыть минус синий с чёрной полоской закрыть и не надо ни в какую дверь лазить и подпаиваться тоже не надо никуда! Находится она где выходит провода из косы двери висящая в воздухе она походу переходная.
Спасибо за информацию! Остался вопрос: как под капот провода протягивать на датчик кнопку и сирену? Где отверстие взять?
