Карта установки автосигнализации на Toyota Wish 2012 PTS

Установка автосигнализации Pandora на Toyota Wish 2012 PTS. Код автомобиля в настройках системы – 2114.

Для бесключевого обхода штатного иммобилайзера используется алгоритм «Toyota CAN-RX-TX».

Питание, массу, CAN, SLP и остальные основные цепи можно подключить как с правой, так и с левой стороны передней панели. RX и TX в любом случае подключаются слева за бардачком.

Что Pandora видит и чем управляет по CAN

Pandora по CAN видит:

• двери;
• багажник;
• зажигание;
• педаль тормоза;
• паркинг;
• slave;
• пробег;
• тахометр;
• уровень топлива.

Pandora по CAN управляет:

• аварийной сигнализацией;
• центральным замком;
• поднятием стёкол, если стеклоподъёмники AUTO;
• блокировкой двигателя.

Питание, зажигание и SLP справа под рулевой колонкой

На разъёме модуля блокировки рулевого вала подключаем:

• масса – белый/чёрный, pin 1;
• контроль зажигания (+) – чёрный, pin 6;
• +12В – синий, pin 7;
• SLP (-) – зелёный, pin 4.

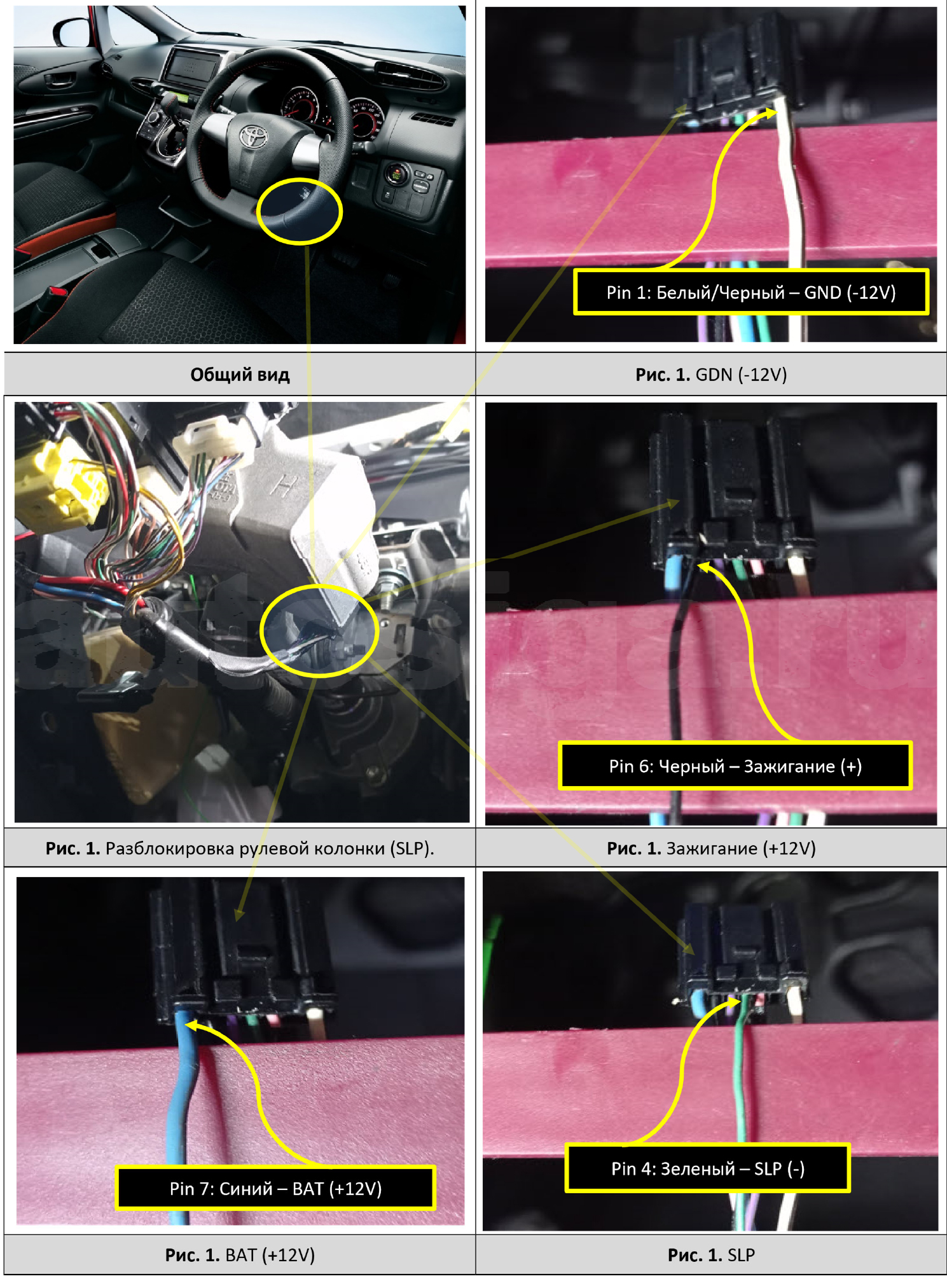

Разъём модуля блокировки рулевого вала: +12В, масса, контроль зажигания и SLP

Подключение CAN на панели приборов

При установке с правой стороны CAN можно взять на разъёме панели приборов:

• CAN1-H – зелёный, pin 23;
• CAN1-L – белый, pin 24.

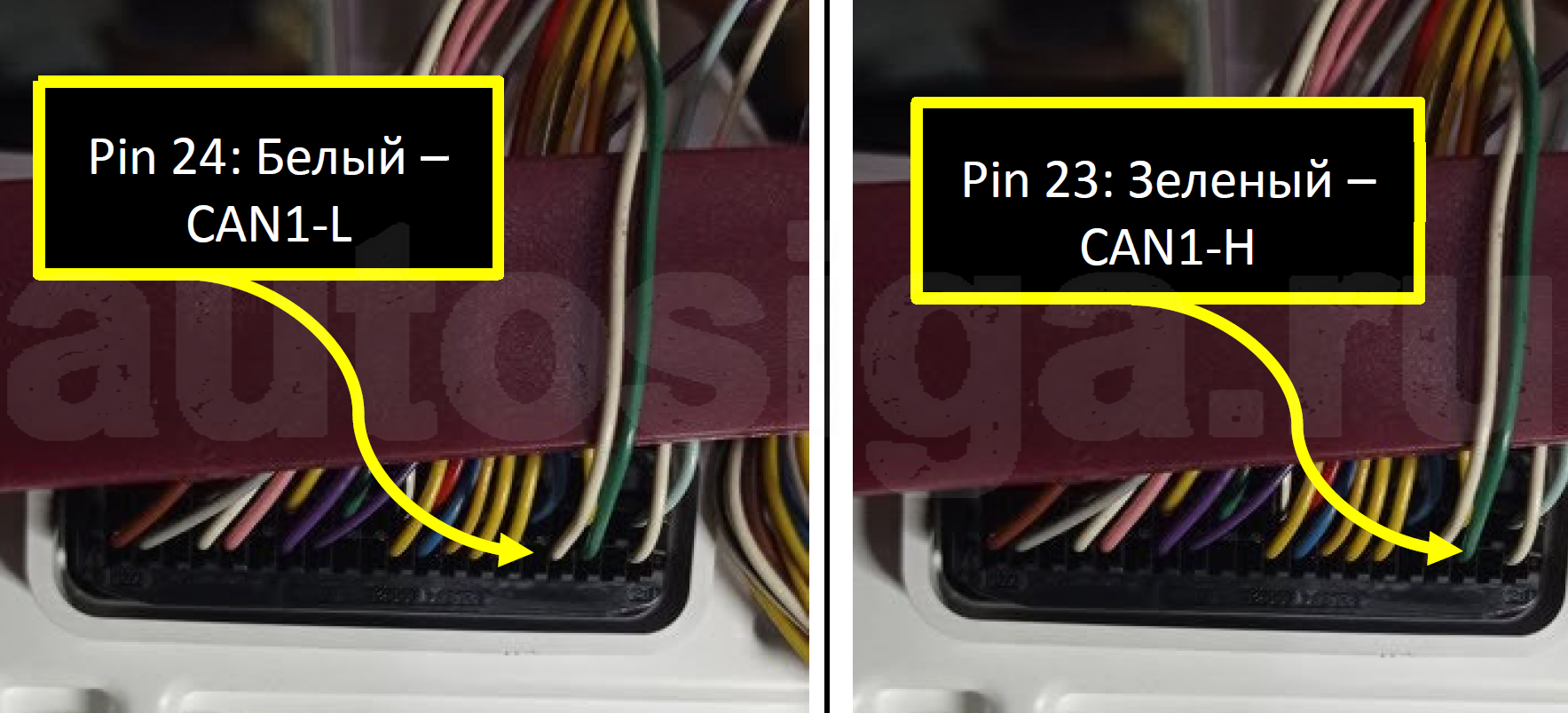

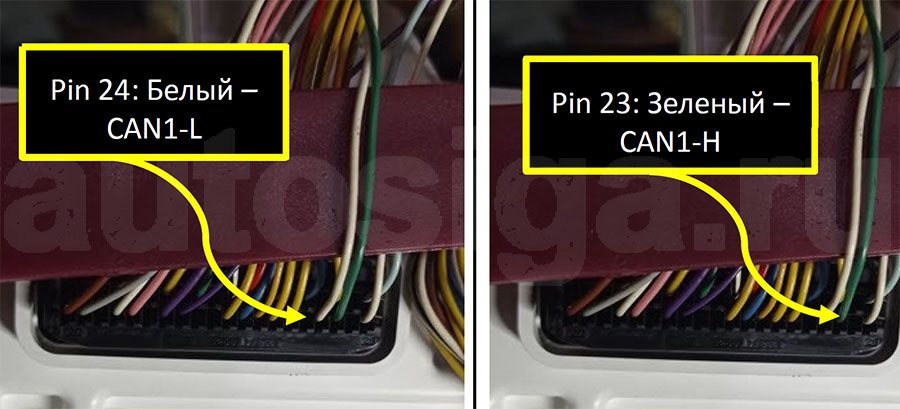

Разъём панели приборов: CAN1-H и CAN1-L

Питание, масса и SLP на блоке Power Management

При установке с левой стороны нужные цепи находятся в верхнем разъёме блока Power Management за бардачком.

• +12В – чёрный и белый под ним, два верхних провода в левом ряду;
• SLP – зелёный, сразу под проводами питания;
• масса – два белых/чёрных провода, самые нижние в этом же ряду.

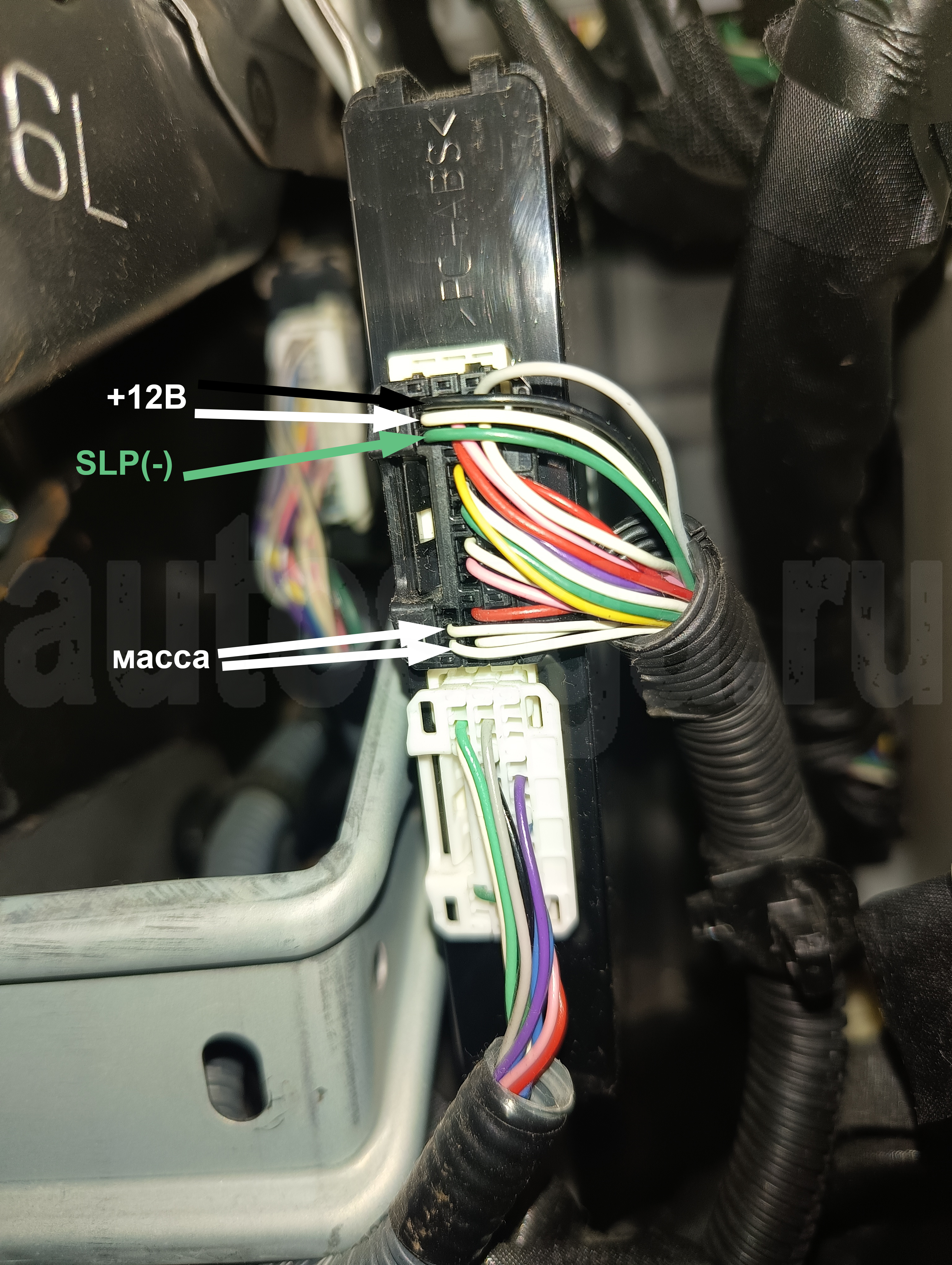

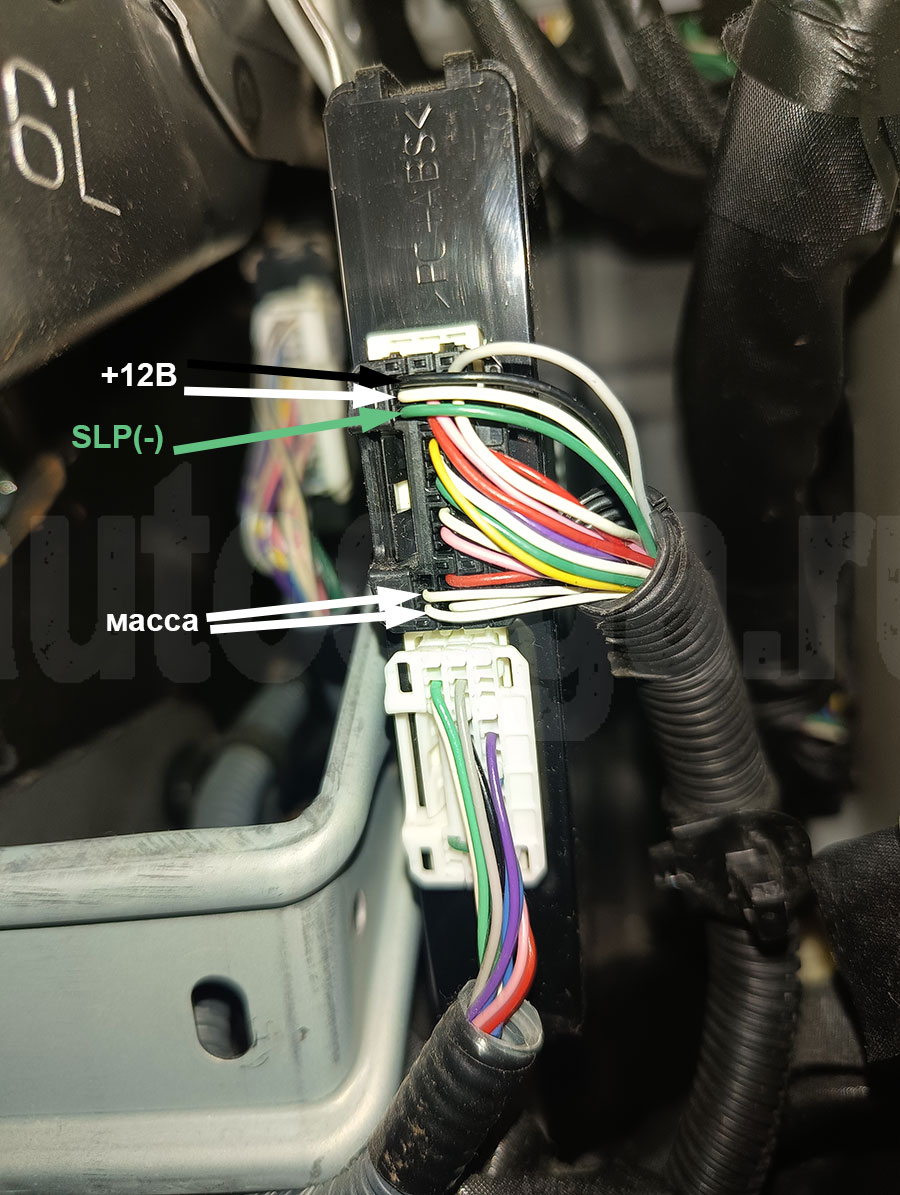

Верхний разъём Power Management: +12В, SLP и масса

Кнопка Start/Stop на блоке Power Management

В этом же верхнем разъёме находятся два провода кнопки запуска-остановки. Они расположены напротив массовых проводов:

• кнопка Start/Stop (-) – чёрный и белый, два нижних провода среднего ряда.

Эту цепь можно использовать для простой блокировки. Достаточно подавать массу на один из проводов.

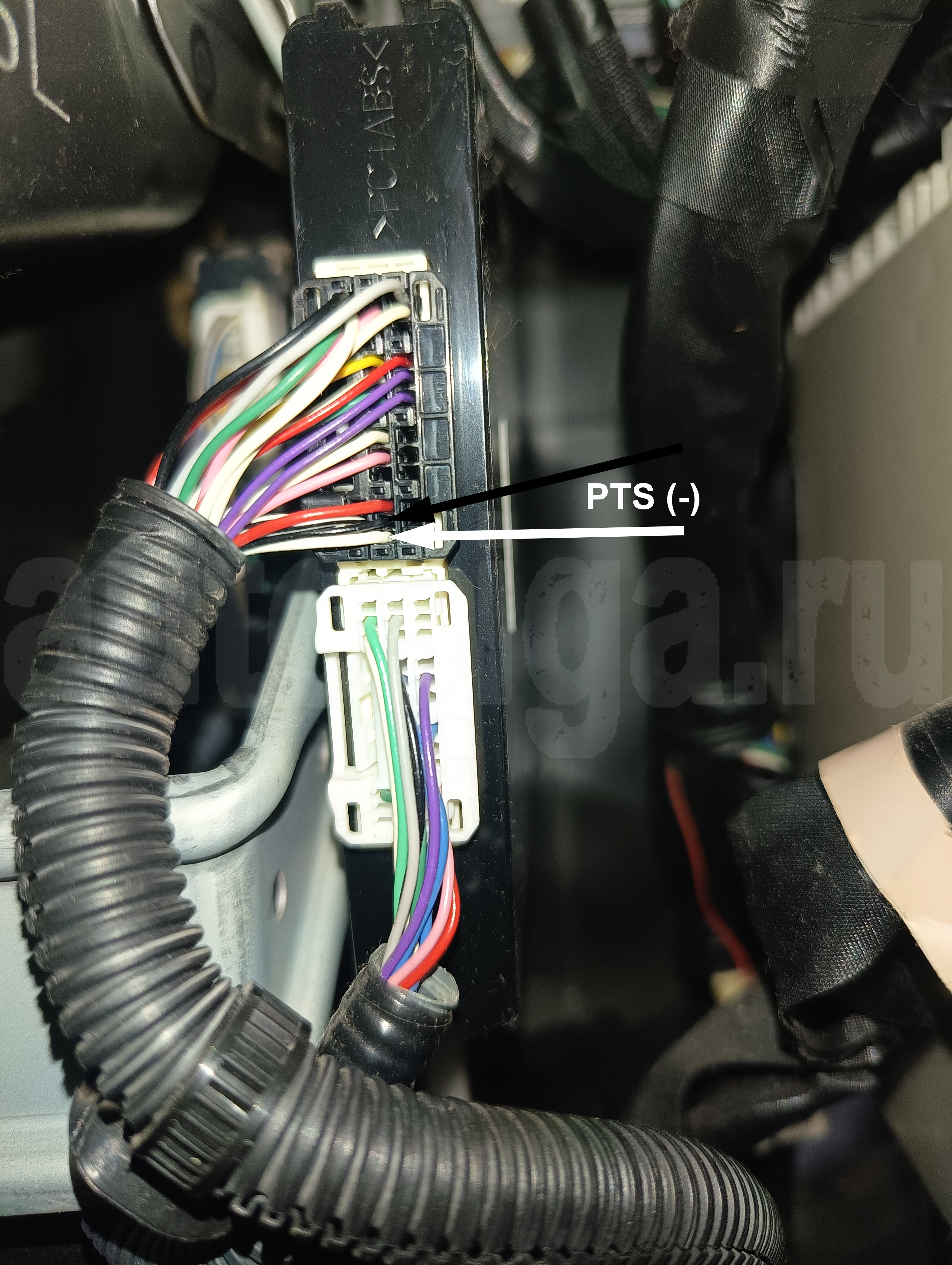

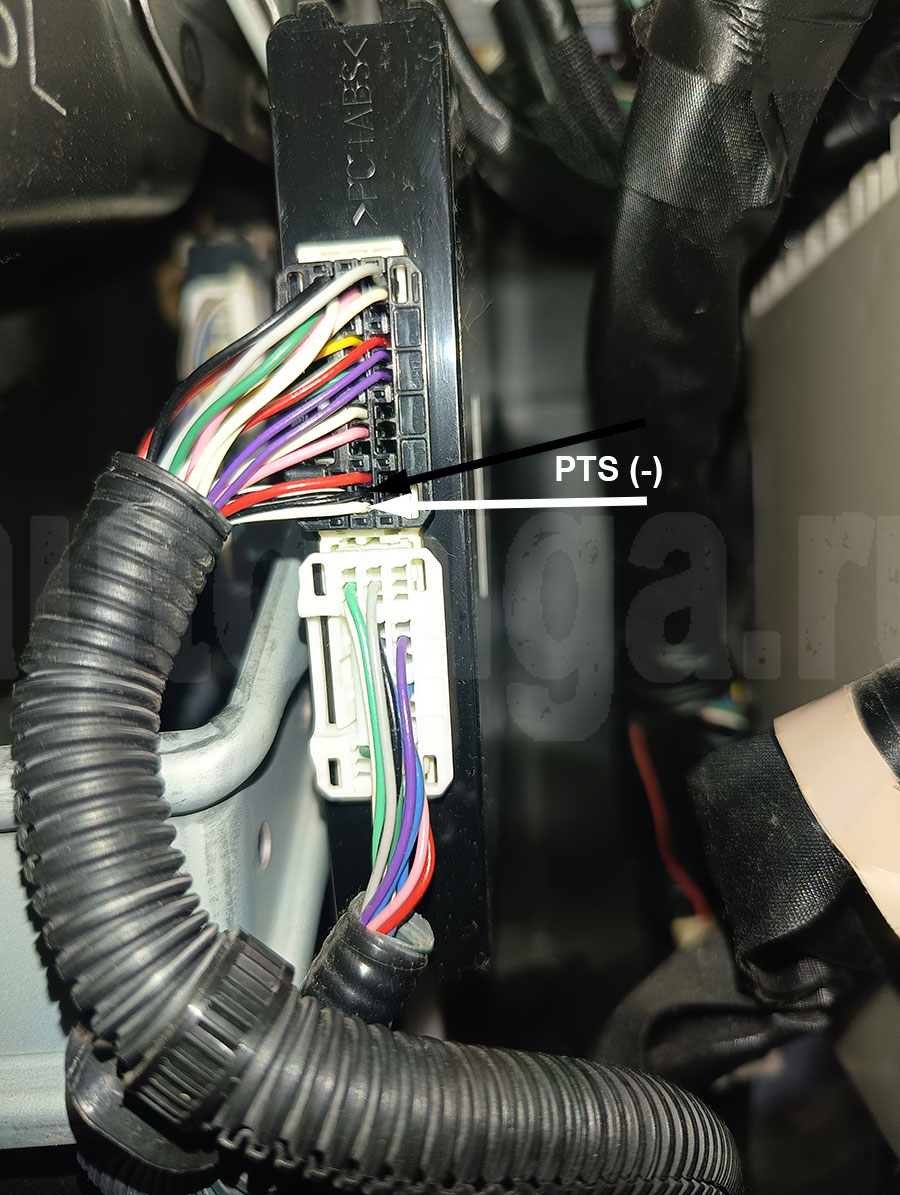

Верхний разъём Power Management: провода кнопки Start/Stop

CAN, RX, TX и центральный замок на блоке BCM

На разъёме BCM за бардачком подключаем:

• RX – чёрный;
• TX – красный;
• CAN-H – зелёный;
• CAN-L – белый;
• отпирание центрального замка (-) – розовый;
• запирание центрального замка (-) – синий.

После постановки в охрану через Slave команда отпирания центрального замка от сигнализации не проходит (с охраны снимается, но замок не открывается). Решение – включить управление штатной охраной хотя бы на снятие или подключить отпирание ЦЗ по аналогу.

Я сделал аналоговое отпирание, благо все нужные цепи находятся рядом в одном разъёме.

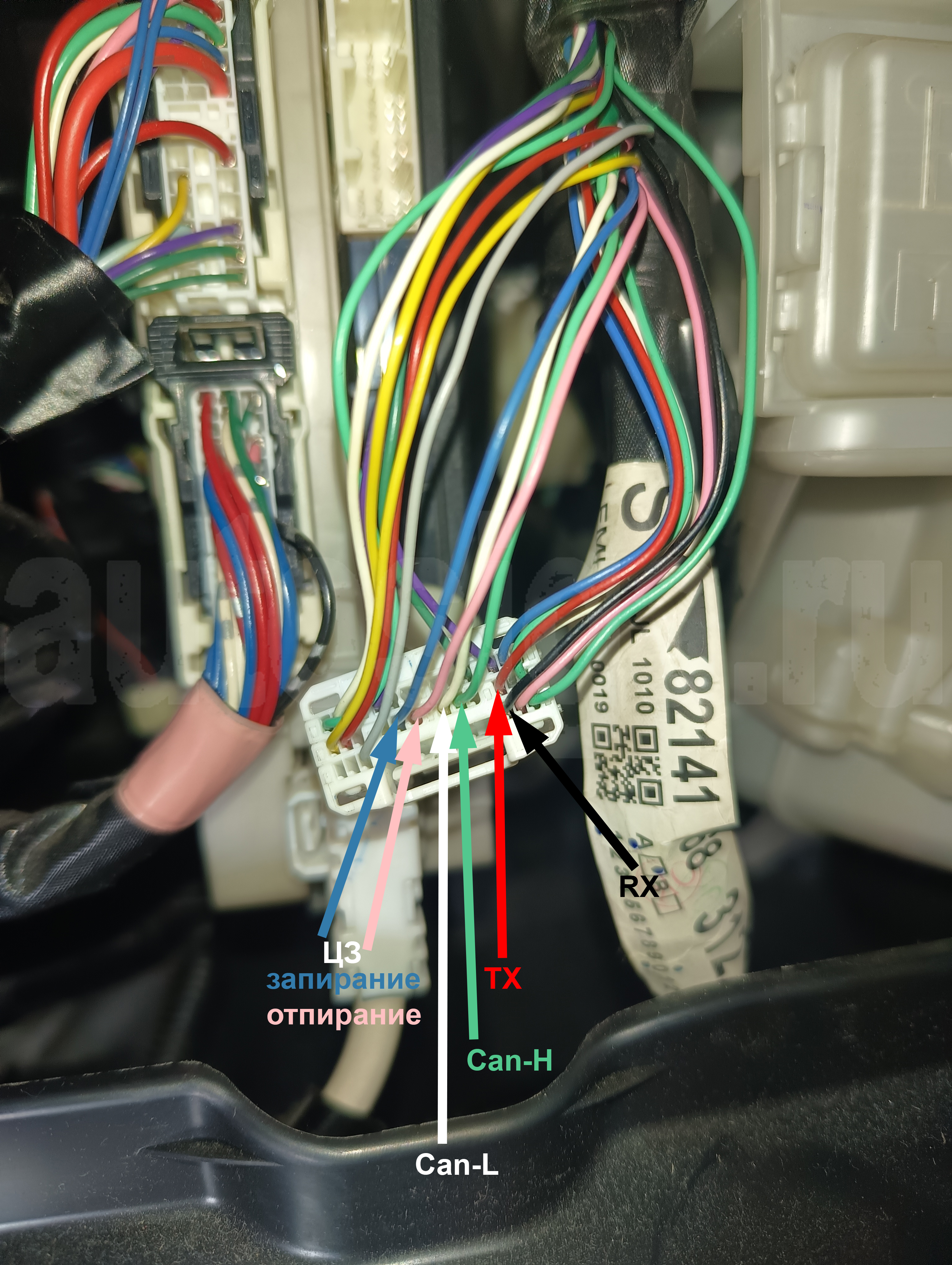

Разъём BCM: CAN, RX, TX, запирание и отпирание центрального замка

Второй вариант подключения RX и TX в левой кик-панели

RX и TX можно взять не только на блоке BCM, но и на штатном разъёме, примотанном к жгуту в районе левой кик-панели:

• RX – чёрный;
• TX – красный.

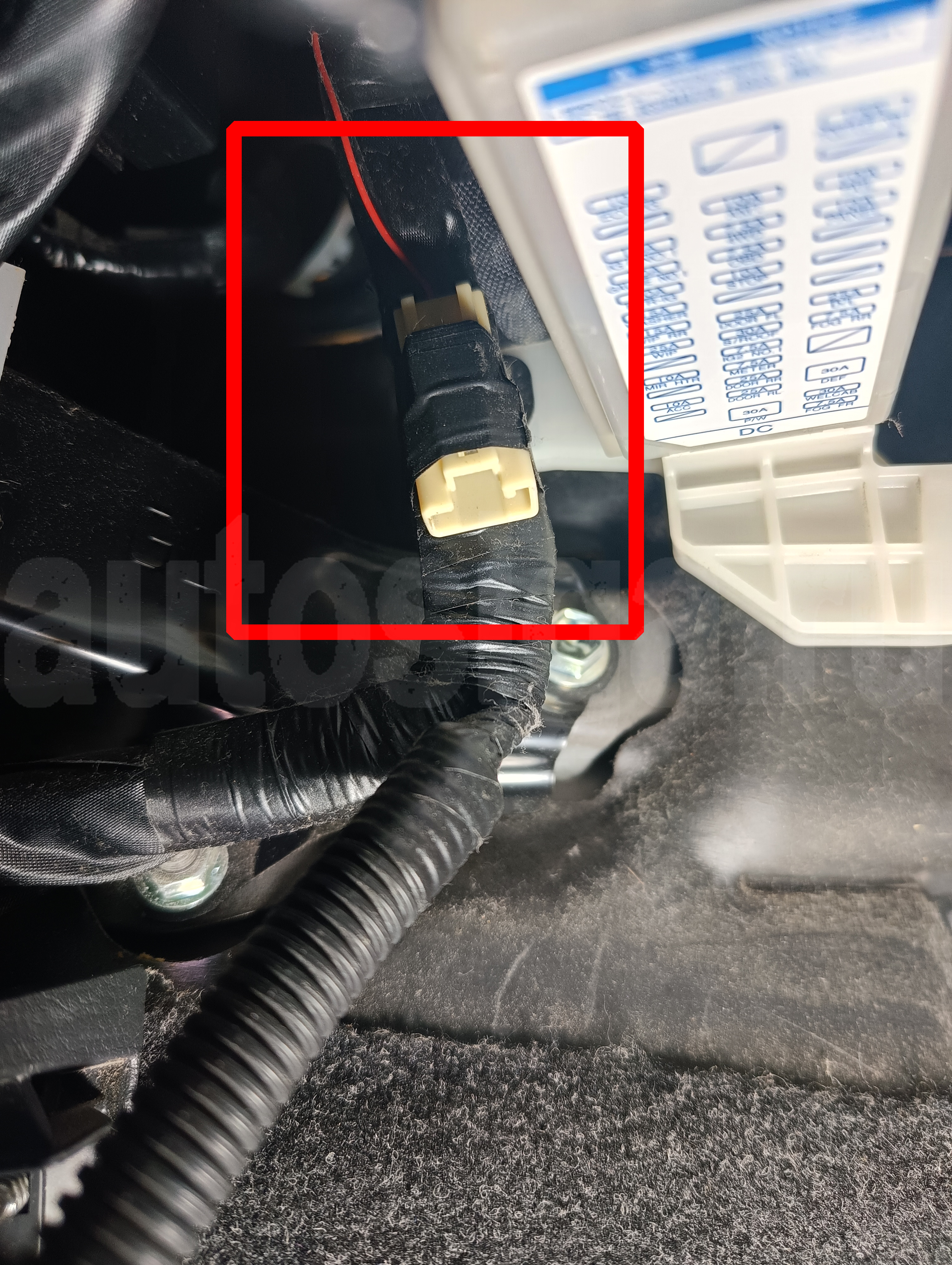

Штатный разъём в районе левой кик-панели: RX и TX

Подключение LIN для управления климатом

LIN подключается на разъёме климат-контроля:

• LIN – голубой.

Через LIN возможно управление климатической системой:

• включение и выключение климат-контроля;
• управление кондиционером;
• управление дефростером;
• обогрев стёкол и зеркал;
• проветривание салона, опускание стёкол.

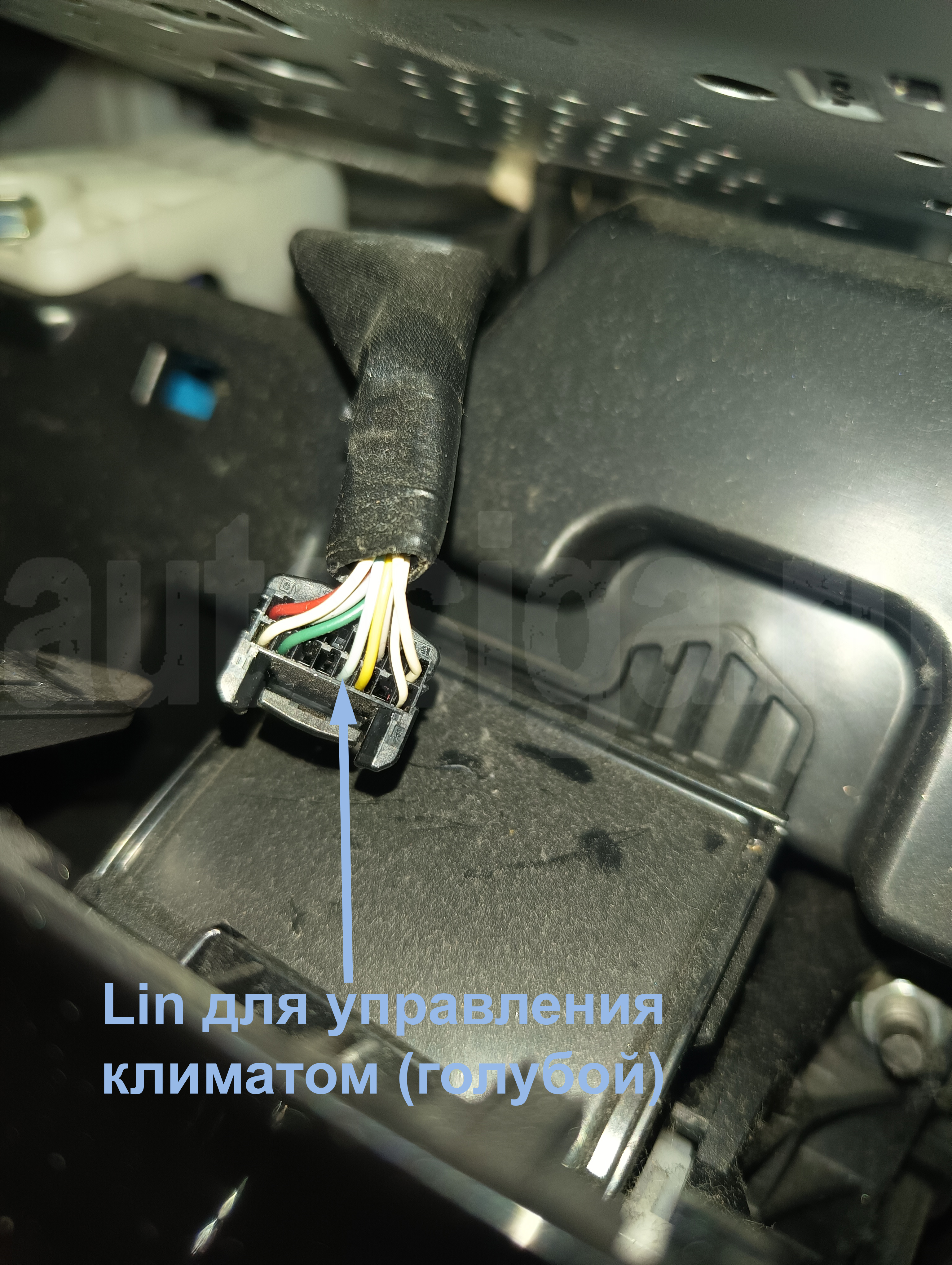

Разъём климат-контроля: LIN для управления климатической системой
