Установка обходчика штатного иммобилайзера Fortin Evo All на Toyota Wish 2009 года с кнопкой запуска
Обходчик Fortin Evo All: Hardware 6, Firmware 79.17.
Подключение обходчика Fortin Evo All
Evo All заводит двигатель на этом авто по can шине и Rx-Tx. При автозапуске двигателя продолжает работать штатная карта-метка и бесключевой доступ.
Подключаем обходчик, согласно нижеприведённым рисункам.
Блок ECU за бардачком. На блоке ECU подключаемся к Rx (чёрный) и Tx (красный).
На разъёме OBD подключаемся к проводам can шины. Can-L - белый (pin 14), Can-H - розовый (pin 6).
Обязательно подключаемся к Steering lock на разъёме справа от рулевой колонки. Замок руля - зелёный (pin 4), зажигание - чёрный (pin 2).
Общая схема подключения Fortin Evo All на Toyota Wish 2009
Понимаете, конечно, что Toyota Wish - это авто с правым рулём, а не с левым, как показано на схеме подключения.

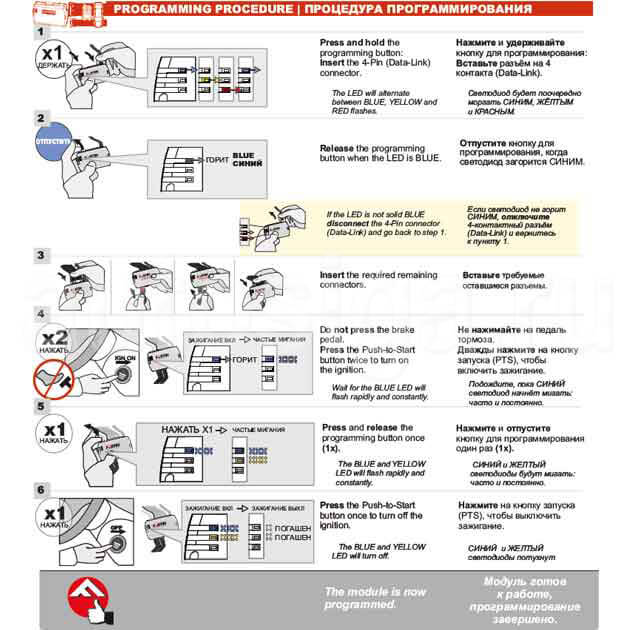

Программирование обходчика
Точки подключения автосигнализации на Toyota Wish взять можно отсюда.
