Установка сигнализации Toyota Vitz PTS 2019: фото точек подключения

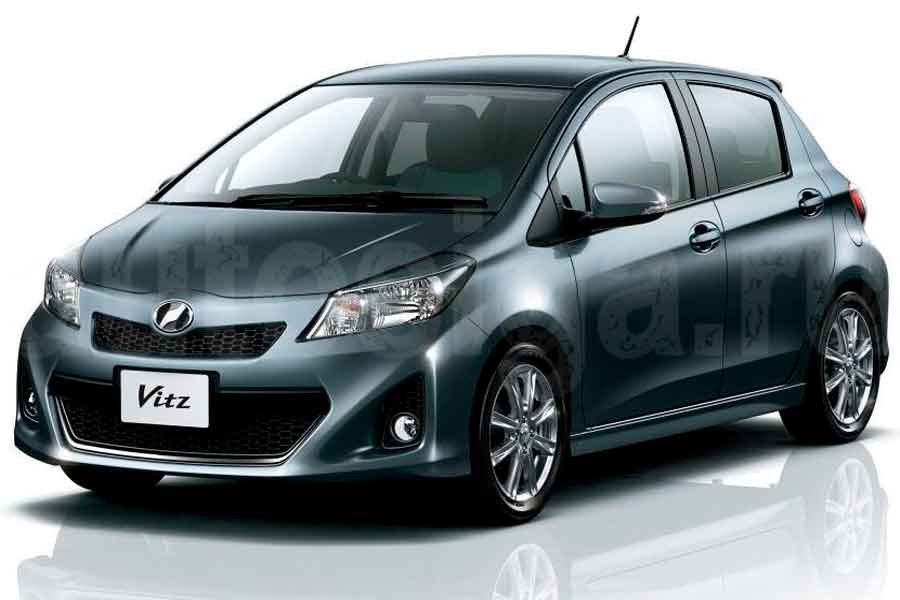

Toyota Vitz 2019

Программируем Pandora для обхода штатного иммобилайзера – "Обход Toyota Can RX TX".

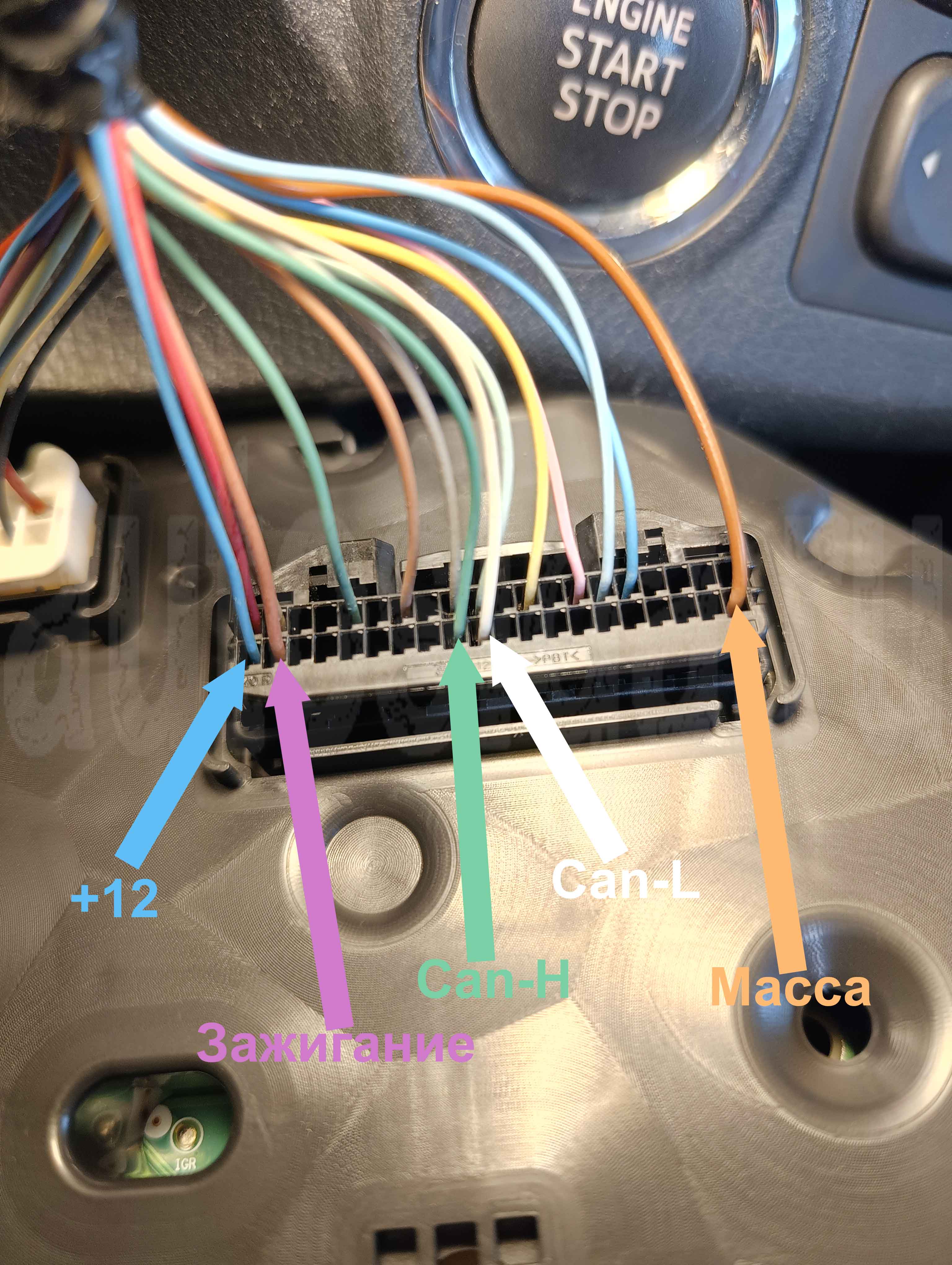

На разъёме панели приборов подключаем питание, can и информацию о включении зажигании.

Toyota Vitz: подключение питания, кан, зажигания
+12 – синий (pin 40), масса – коричневый (21), Can-H – зелёный (32), Can-L – белый (31), зажигание (+) – розовый (39)

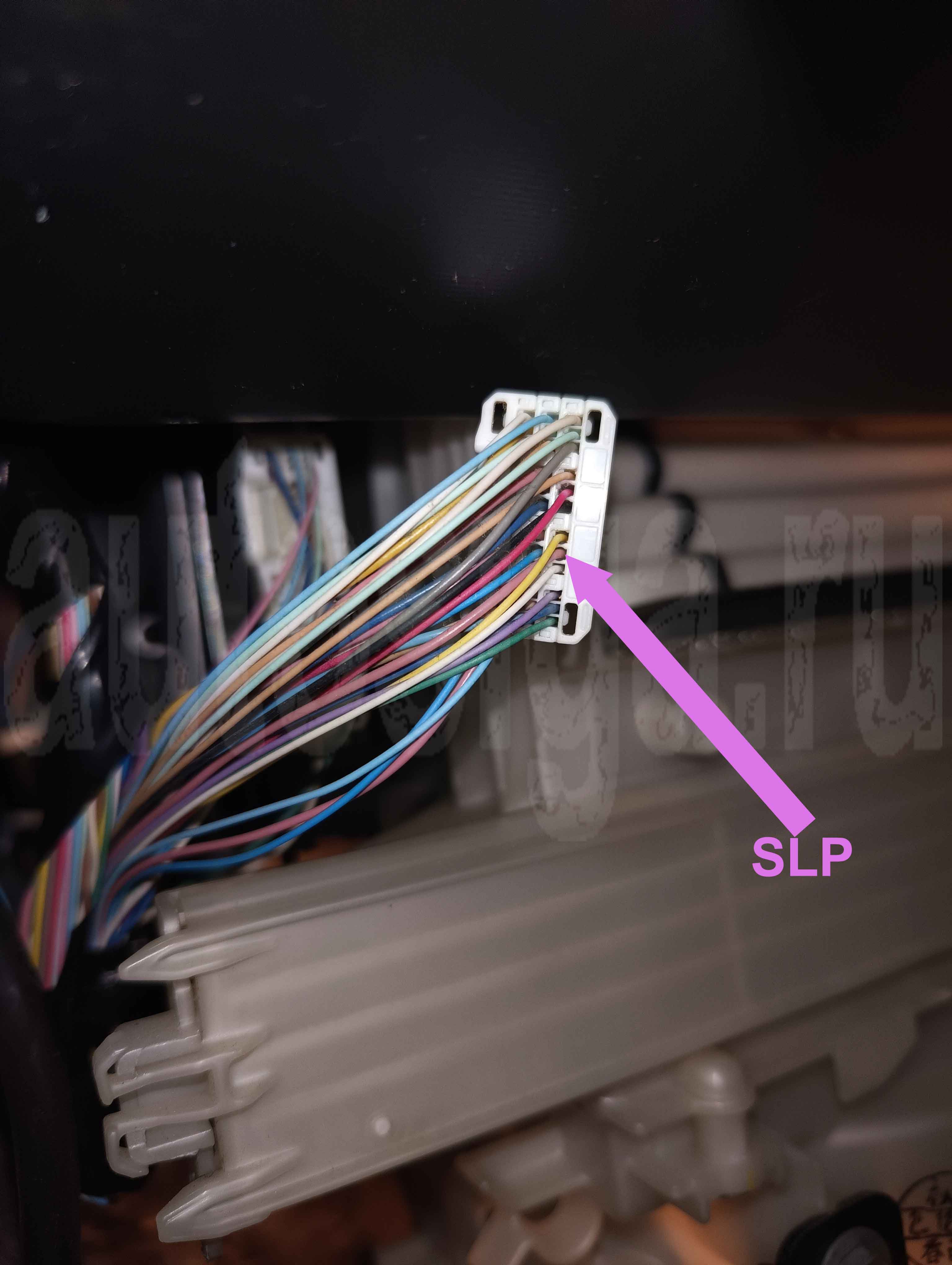

В верхнем разъёме блока сертификации за бардачком слева подключаемся к slp.

Toyota Vitz: подключение slp
slp (-) – розовый

В верхнем разъёме блока BCM за бардачком подключаемся к RX, TX.

Toyota Vitz: подключение РХ и ТХ
RX – чёрный (пин 25), TX – красный (26)
