Фото точек подключения автосигнализации на Toyota Vitz 2014, ключ

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Тормоз – на лягушке тонкий зеленый
Тахометр – на OBD отдельный провод

Концевики дверей

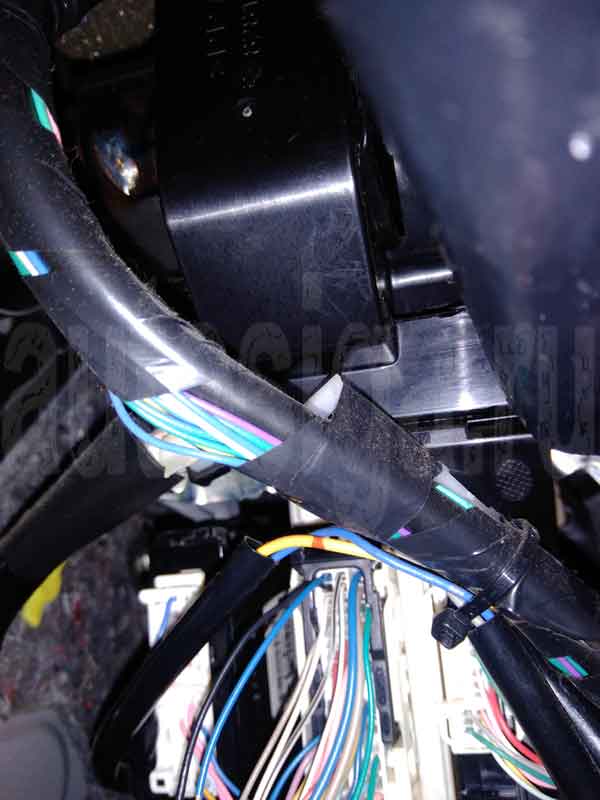

Подключение автосигнализации к концевикам на Toyota Vitz 2014
левая сторона нижний разъем: синий – задний левый, синий – задний правый, красный – передний правый

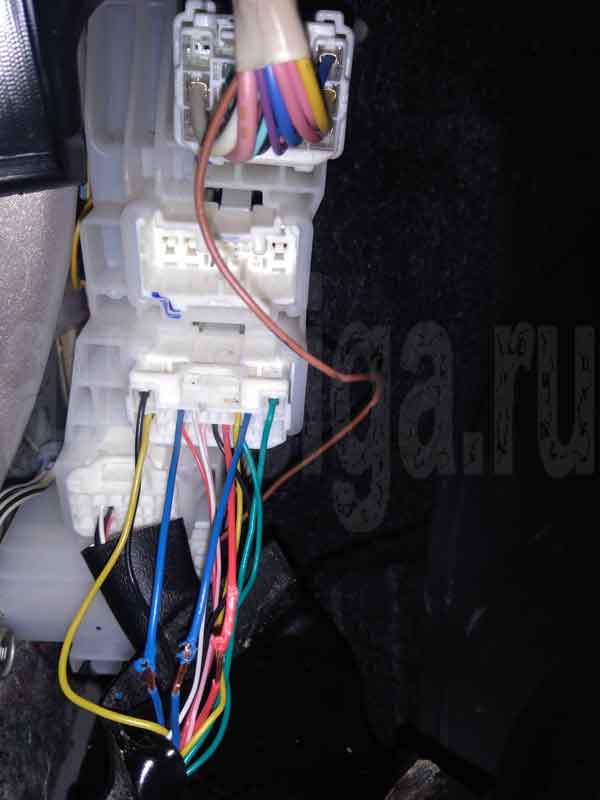

Подключение автосигнализации к концевикам на Toyota Vitz 2014
за бардачком разъем с черной защелкой: верхний провод: синий – передняя левая, чёрный ниже синего – багажник

Повороты

Подключение автосигнализации к поворотам на Toyota Vitz 2014
посередине разъема – желтый и серый

Центральный замок

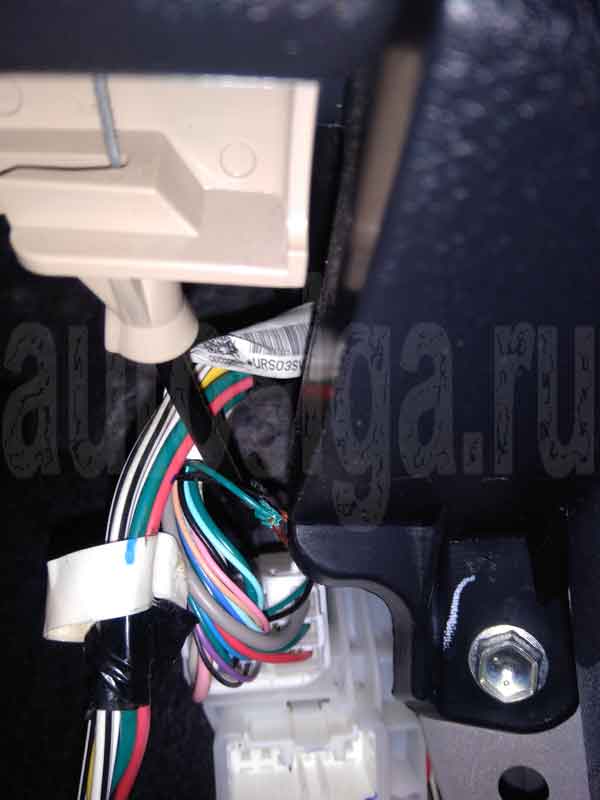

Подключение автосигнализации к центральному замку на Toyota Vitz 2014
правая сторона, разъем из двери: тонкий черный – закрытие, тонкий зеленый – открытие

suzundim
