Карта установки автосигнализации на Toyota Vitz 2018 с ключом

Toyota Vitz 2018 года с обычным ключом. Устанавливаем автосигнализацию Pandora с автозапуском.

Для обхода штатного иммобилайзера используется алгоритм «Обход Toyota imo-imi-new».

Основные подключения выполняются на панели приборов, замке зажигания и в разъёмах слева под торпедо.

Что Pandora видит и чем управляет по CAN

Pandora по CAN видит:

• двери;
• багажник;
• зажигание;
• тормоз;
• нейтраль;
• slave;
• пробег;
• тахометр;
• уровень топлива.

Pandora по CAN управляет:

• поворотниками;
• центральным замком.

Питание, масса, контроль зажигания и CAN на панели приборов

На разъёме панели приборов подключаем:

• +12В – синий;
• масса – коричневый;
• контроль зажигания – розовый;
• CAN-H – зелёный;
• CAN-L – белый.

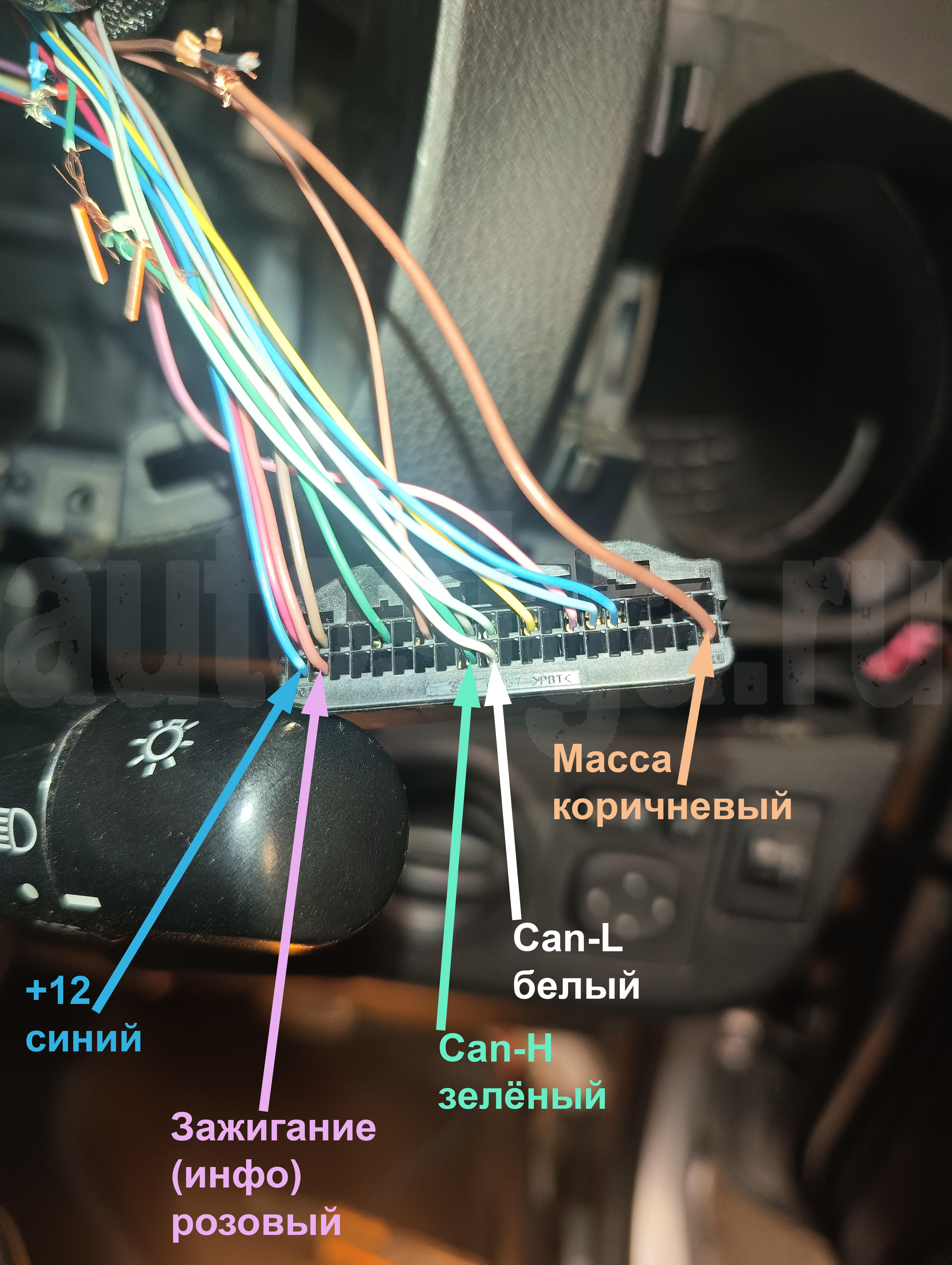

Разъём панели приборов: +12В, масса, контроль зажигания, CAN-H и CAN-L

Силовые цепи автозапуска на замке зажигания

На разъёме замка зажигания подключаем силовые цепи:

• +12В – жёлтый и белый;
• зажигание 1 – голубой;
• зажигание 2 – розовый;
• стартер – зелёный.

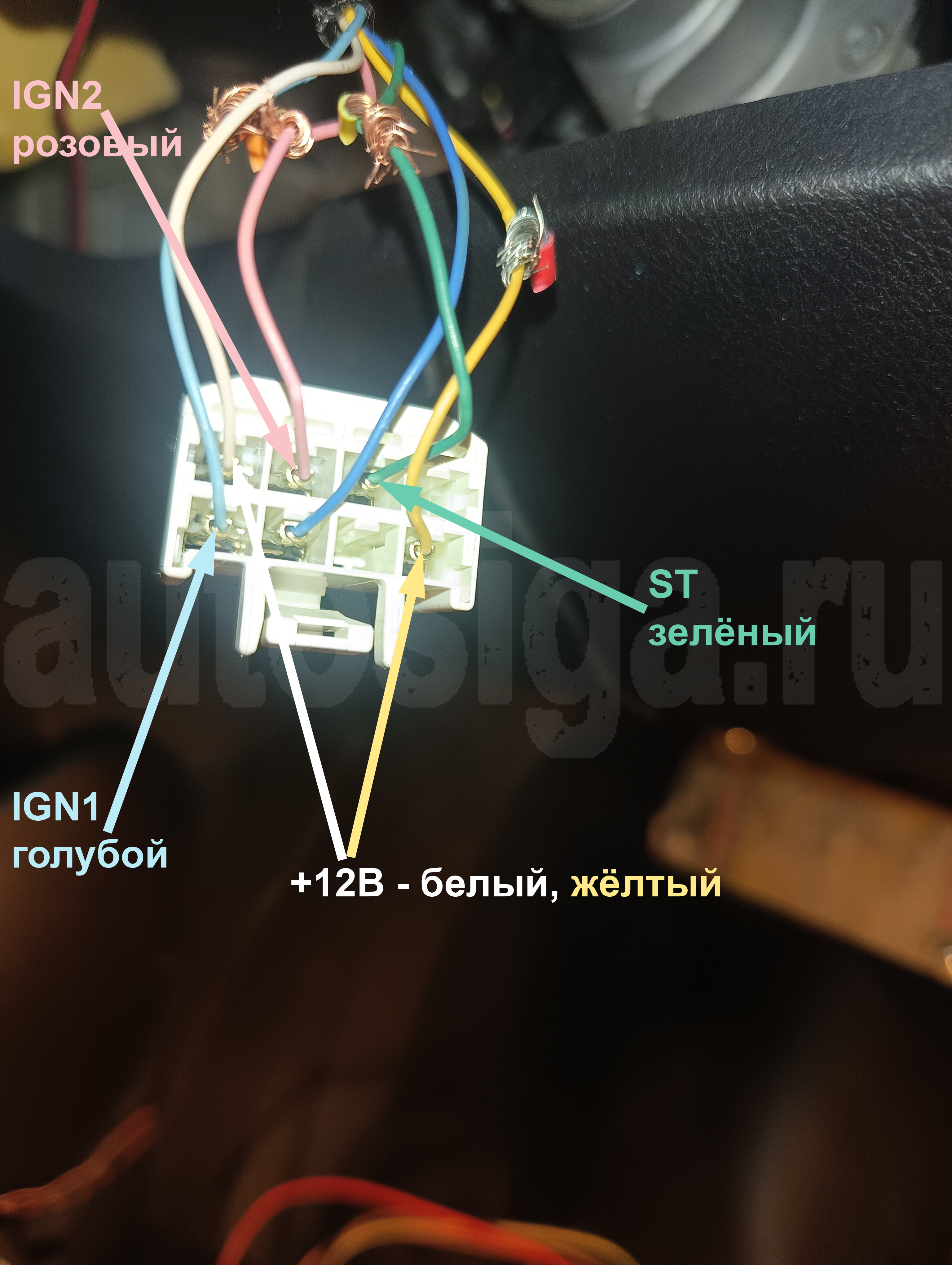

Разъём замка зажигания: питание, два зажигания и стартер

Подключение IMO и IMI для обхода иммобилайзера

Цепи imo и imi находятся в разъёмах слева под торпедо:

• imo – белый провод в сером разъёме;
• imi – зелёный провод в чёрном разъёме.

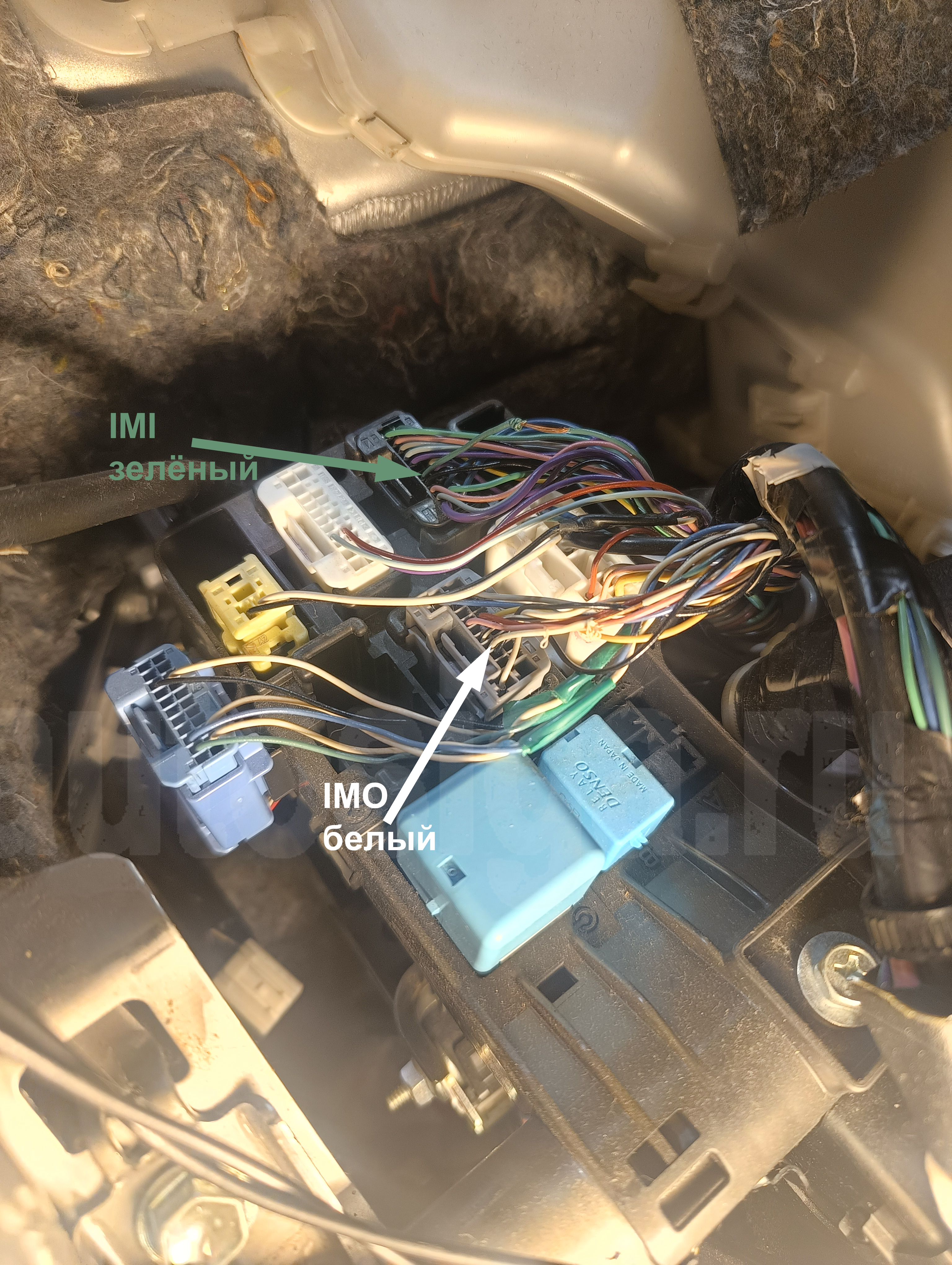

Разъёмы слева под торпедо: imo в сером разъёме, imi в чёрном

Выключение света после автозапуска

После окончания автозапуска подаём отрицательный импульс на концевик двери водителя:

• концевик двери водителя (-) – красный провод на концевике.

После импульса гаснет любой внешний свет.

После подключения импульса на концевик отпирание центрального замка по CAN при снятии с охраны не срабатывает. Поэтому отпирание ЦЗ подключаем по аналогу.

Аналоговое отпирание центрального замка

Провод отпирания находится в разъёме жгута двери водителя:

• отпирание центрального замка (-) – зелёный.

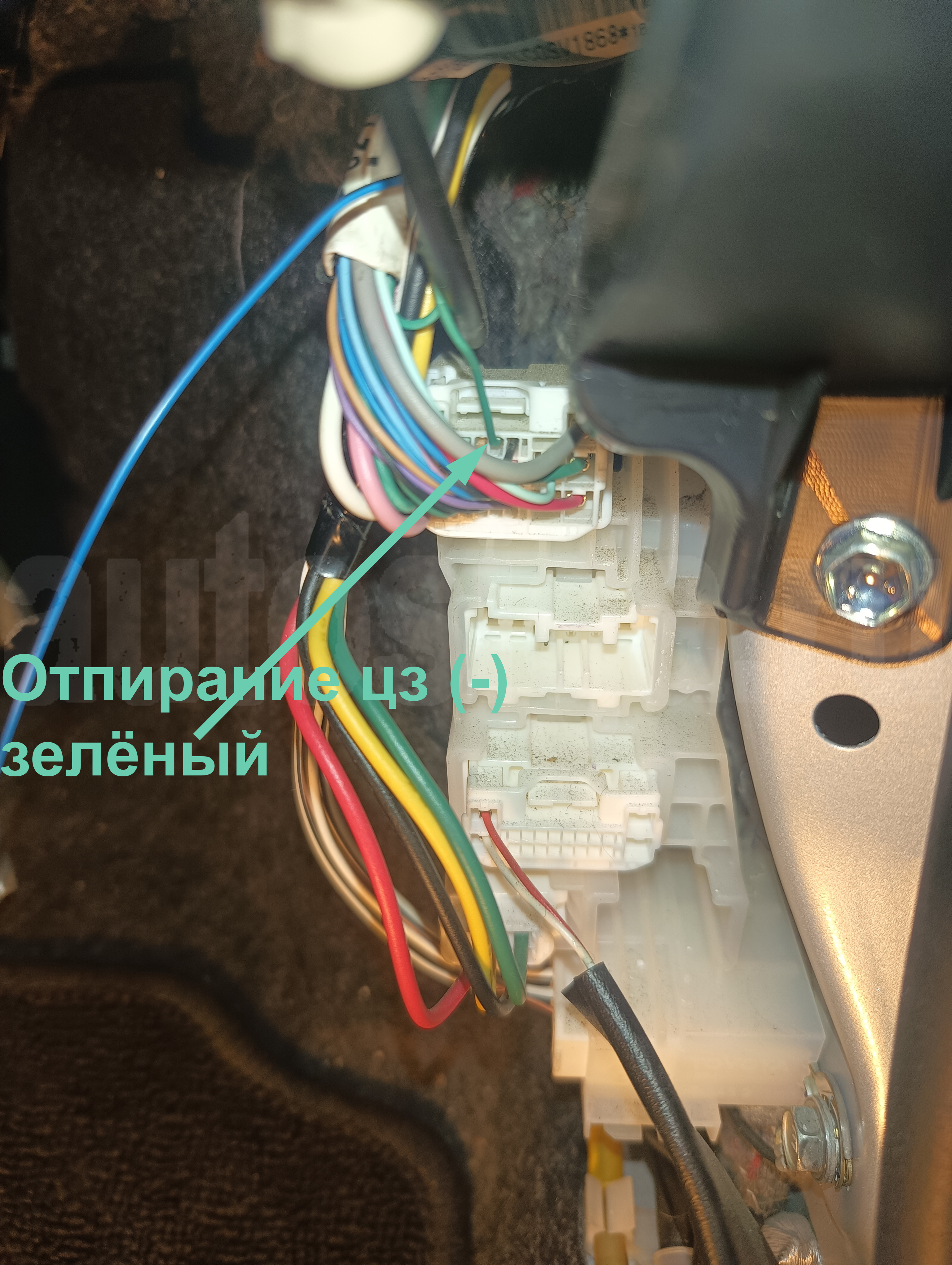

Разъём жгута двери водителя: аналоговое отпирание центрального замка

Складывание зеркал после автозапуска

Для складывания зеркал после окончания автозапуска или дистанционного запуска настраиваем таймерный канал в Pandora Spec.

Настройки таймерного канала:

• Действие 1 – открыть ЦЗ;
• Действие 2 – закрыть ЦЗ;
• Условие срабатывания действия 1 – в охране;
• Условие срабатывания действия 2 – в охране;
• Событие срабатывания действия 1 – в процессе завершения АЗ/ДЗ;
• Событие срабатывания действия 2 – в процессе завершения АЗ/ДЗ;
• Задержка перед действием 1 – 0 секунд;
• Задержка перед действием 2 – 8 секунд;
• Множитель 0,1 для значений «Задержка 1» и «Задержка 2» – да.

При включённом множителе 0,1 значение 8 соответствует задержке 0,8 секунды. Если после запуска выполнить только запирание, зеркала не складываются. Нужна именно последовательность открыть-закрыть.
