Фото точек подключения сигнализации на Nissan X-Trail 2005 (T30), левый руль, МКПП

Автор: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Nissan X-Trail 2005

Для удобства монтажа сигнализации снимаем панель приборов и накладку бардачка пассажира.

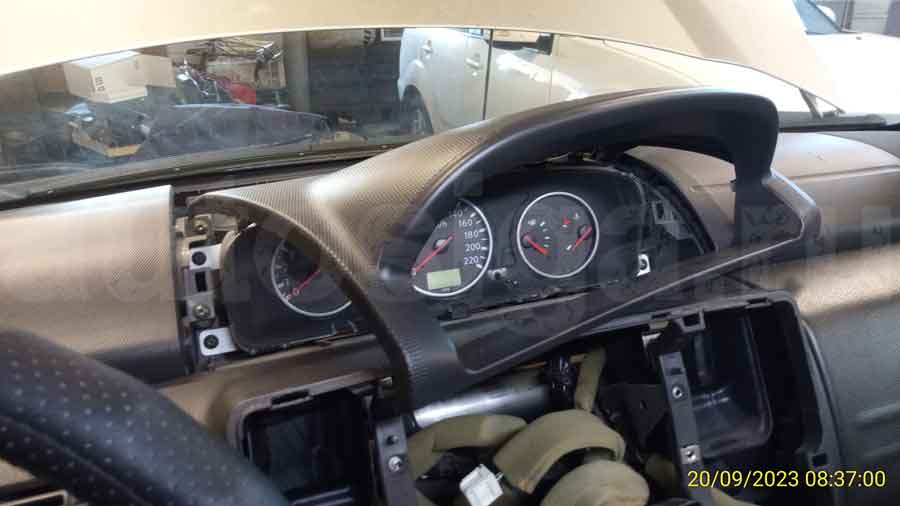

Снятие накладки панели приборов на Nissan X-Trail 2005
Снятие накладки панели приборов (держится на клипсах)

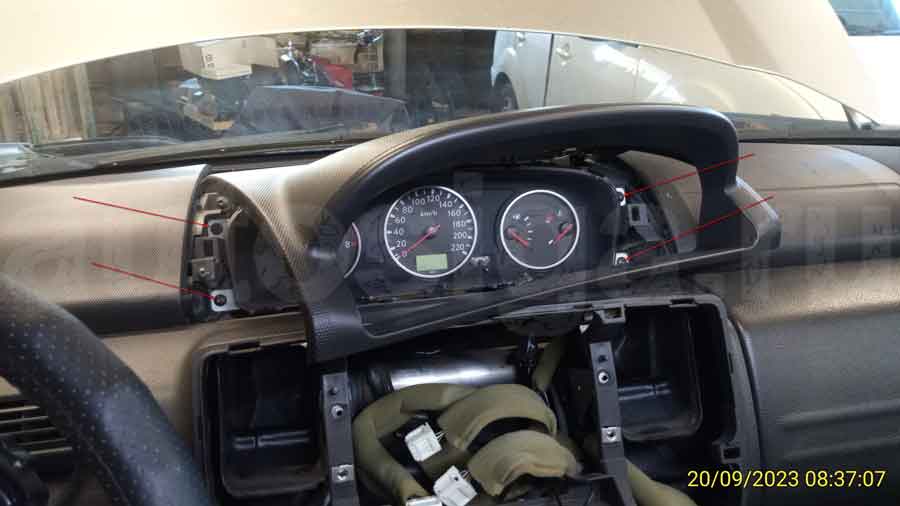

Снятие панели приборов на Nissan X-Trail 2005
Крепление панели приборов (4 самореза)

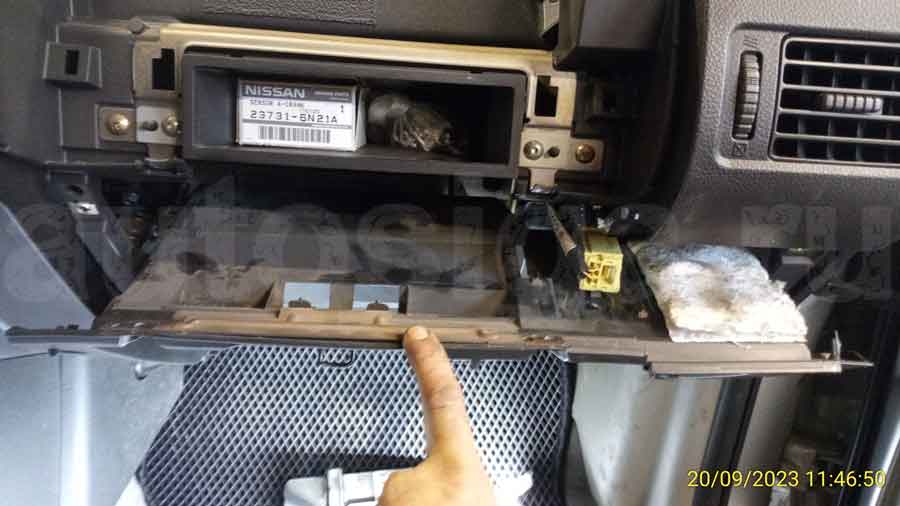

Снятие накладки бардачка пассажира на Nissan X-Trail 2005
Снятие накладки бардачка пассажира

Подключения автосигнализации делаем на разъёмах панели приборов, блоке центрального замка (TIME UNIT MODULE) под ящичком водителя и на замке зажигания.

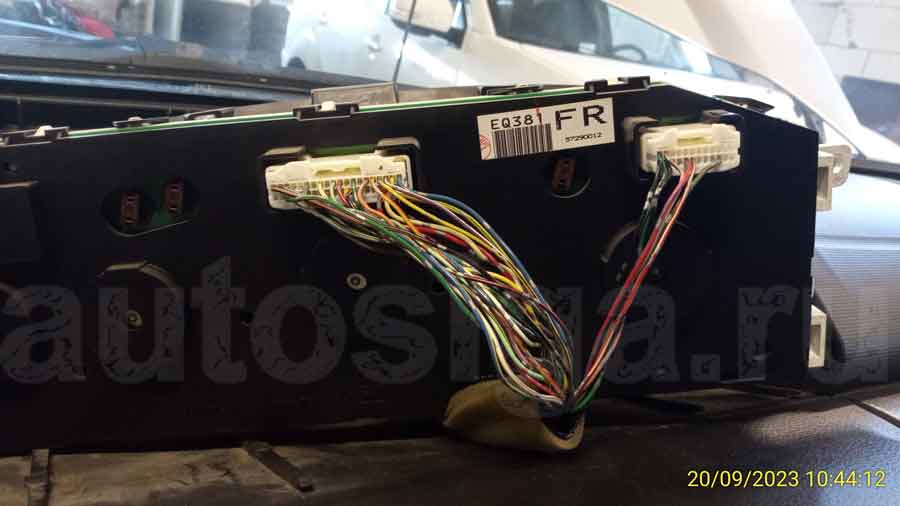

Разъёмы панели приборов на Nissan X-Trail 2005
Разъёмы панели приборов

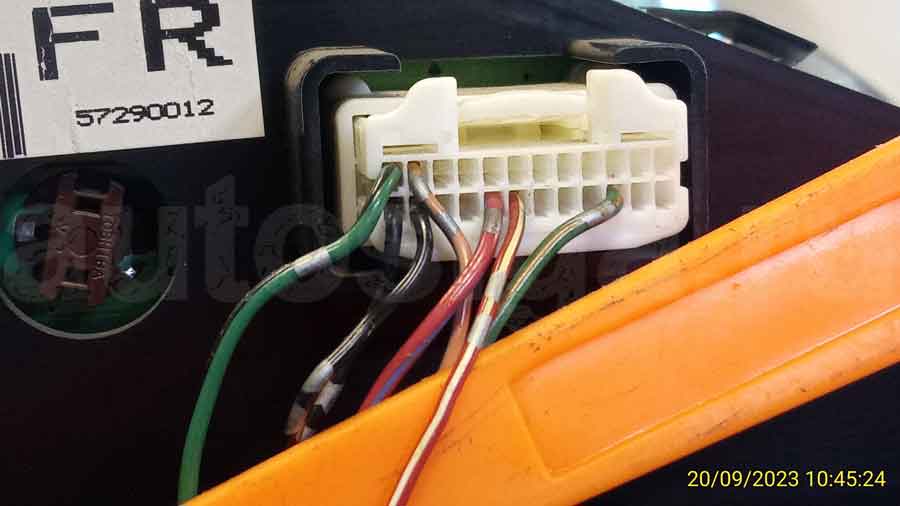

Концевик дверей и багажника на Nissan X-Trail 2005
Концевик дверей и багажника

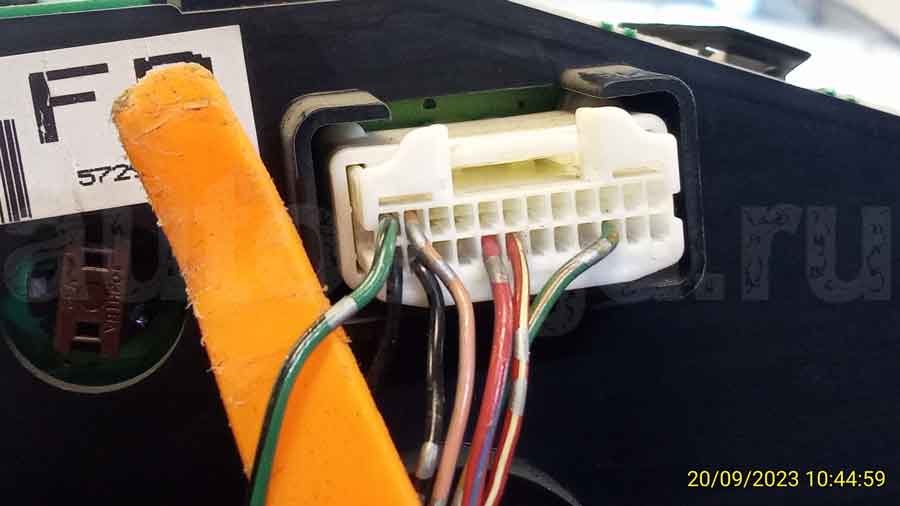

Левый поворотник на Nissan X-Trail 2005
Левый поворотник

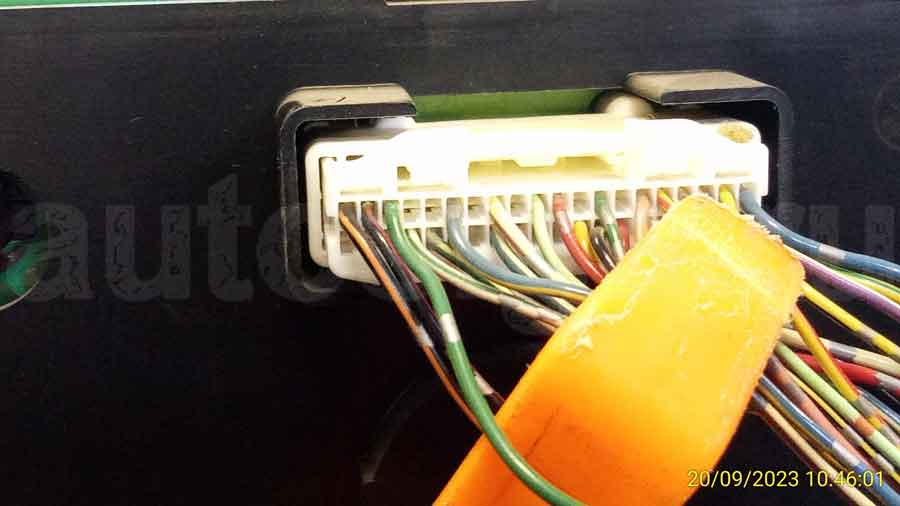

Правый поворотник на Nissan X-Trail 2005
Правый поворотник

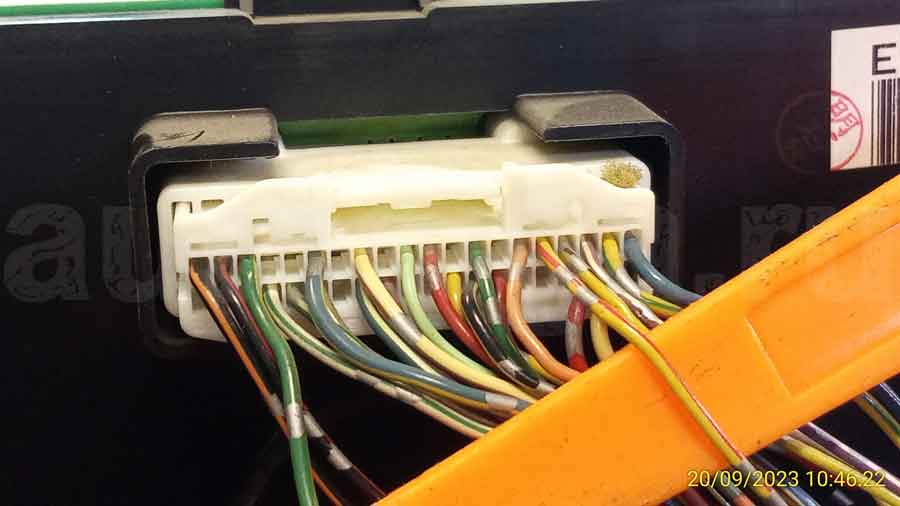

Лампа зарядки на Nissan X-Trail 2005
Лампа зарядки

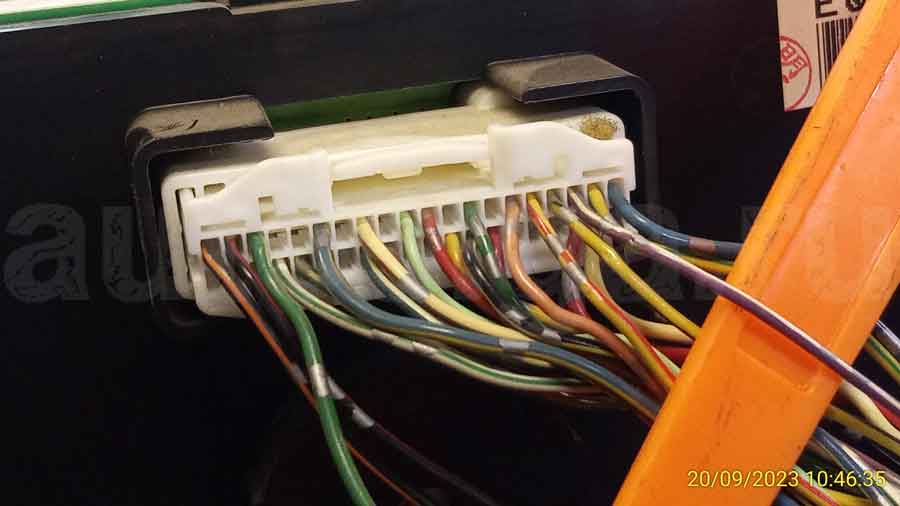

Ручник на Nissan X-Trail 2005
Ручник

Подключение силовых цепей для автозапуска на Nissan X-Trail 2005
Замок зажигания

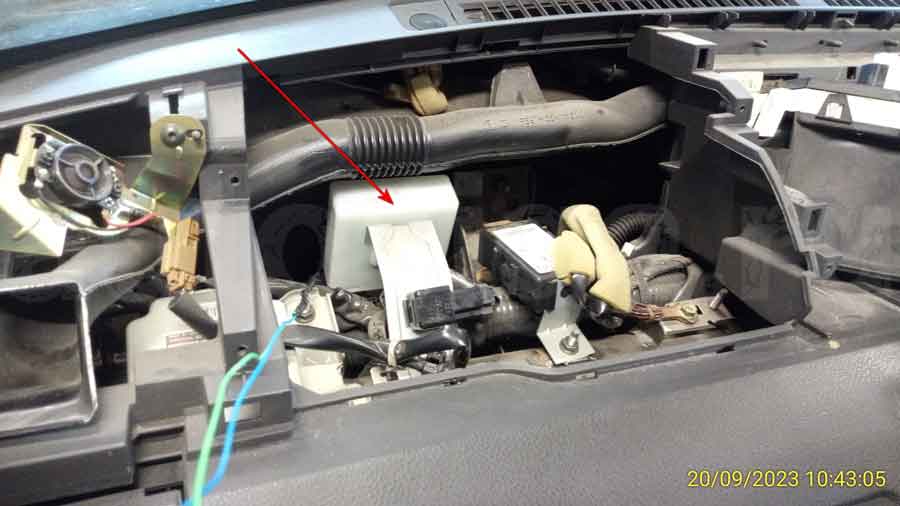

Блок центрального замка на Nissan X-Trail 2005
Блок центрального замка (TIME UNIT MODULE)

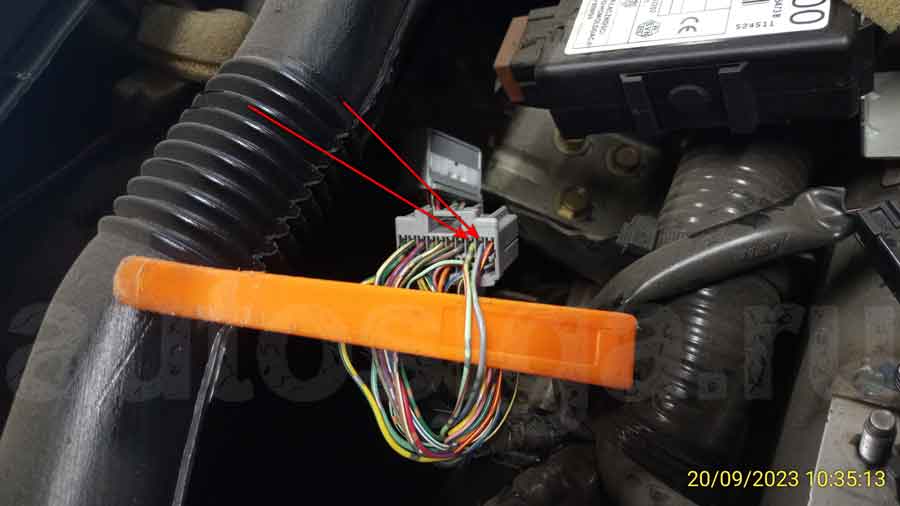

Центральный замок на Nissan X-Trail 2005
Управление центральным замком

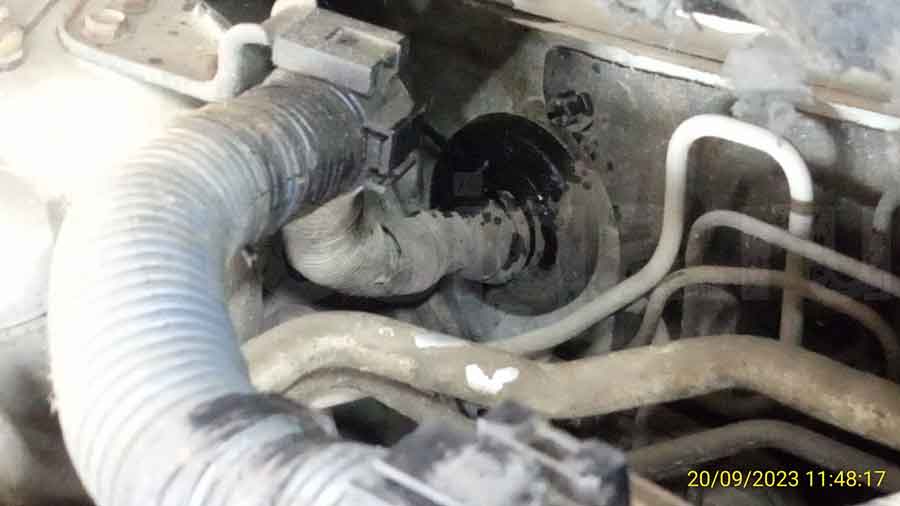

Переход под капот на Nissan X-Trail 2005
Проход под капот

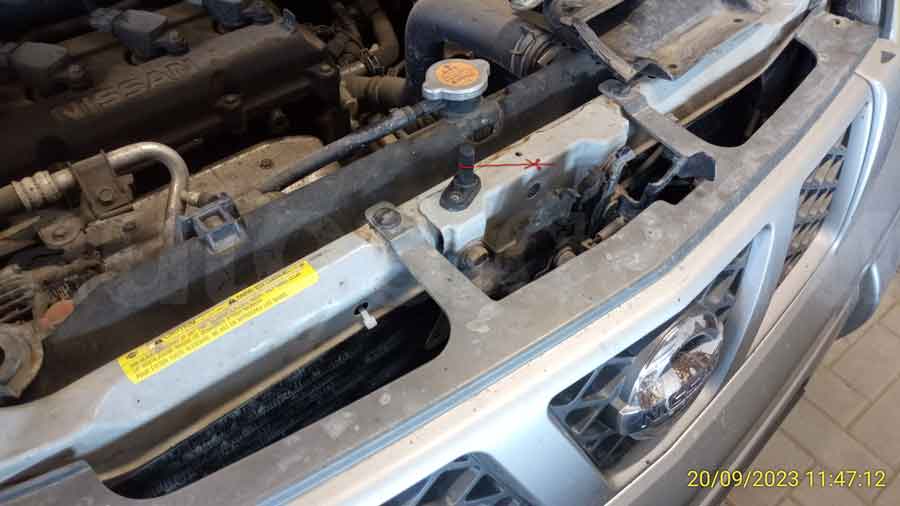

Концевик капота на Nissan X-Trail 2005
Возможное место установки концевика капота

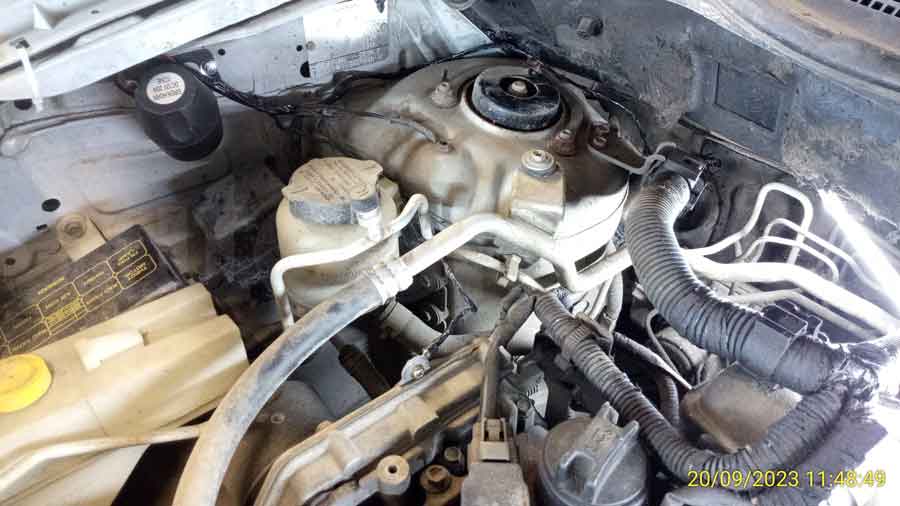

Сирена и датчик температуры капот на Nissan X-Trail 2005
Возможное место установки сирены и датчика температуры

Оригиналы автора можно скачать по ссылке https://disk.yandex.ru/d/juaxmw_VQJBCnQ.
