Фото точек подключения сигнализации Pandora DX-50 на Nissan X-Trail 2012 года с обычным ключом, АКПП
Автор
На блоке электропакета за бардачком подключаемся к can и управлению аварийкой, а также берём информацию о зажигании.
CAN-H – синий (22 pin)
CAN-L – розовый (21 pin)
Статус IGN – белый (3 pin)
Кнопка аварийки – желтый (33 pin)
Здесь же можно взять питание для автосигнализации.
+12В – жёлтый
Масса – черный
Подключение к замку:
+12V - синий
IGN1 - розовый
АСС – жёлтый
Start - красный

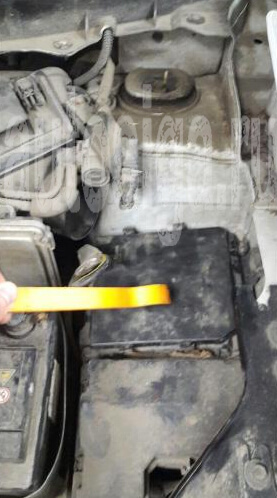

Для того чтобы срабатывал стартер при запуске от сигнализации, необходимо поставить дополнительное реле в монтажный блок под капотом.
Сигнализация Pandora DX-50 позволяет обойти штатный иммобилайзер Nissan X-Trail без дополнительного ключа или чипа. Для реализации бесключевого обхода иммобилайзера в настройках "Автозапуск сигнализации - Обходчик штатного иммобилайзера" разрешите пункт "Обходчик штатного иммобилайзера по CAN" и "Работа обходчика на все время автозапуска".
Для программирования обхода иммо необходимо войти на 21 уровень, завести машину, подождать 5 секунд, и нажать кнопку валет для подтверждения.
Не забудьте прописать обороты холостого хода в память Pandora, согласно инструкции.
RA9UBD
