Установка и подключение автосигнализации на Mazda CX-5 2016

Автор zont-online.ru

Mazda CX-5 2016

Подготовка к установке автосигнализации - разбор салона Mazda CX-5

Частично разбираем салон для удобства подключения и установки сигнализации на Mazda CX5.

Установка сигнализации на Mazda CX-5 2016

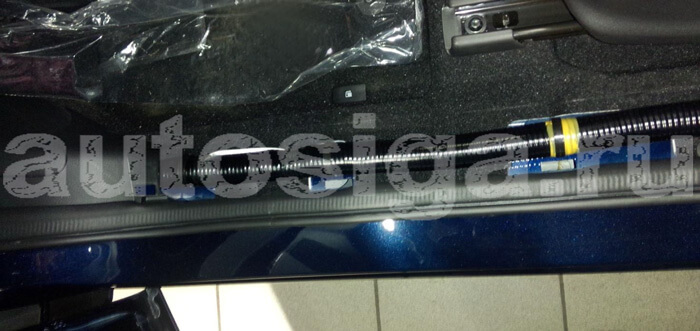

Снимаем накладку порога

Установка сигнализации на Mazda CX-5 2016
Снимаем кожух левой кик-панели

Установка сигнализации на Mazda CX-5 2016

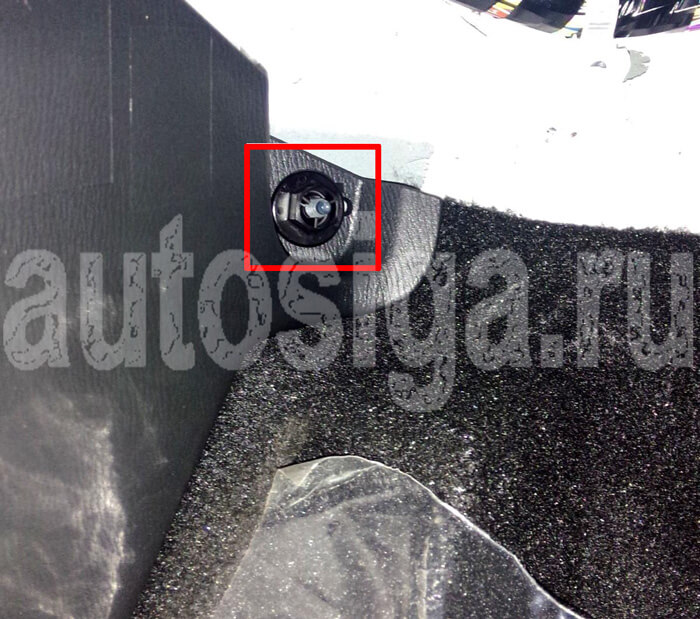

Отворачиваем болт (головка 10мм) и частично снимаем накладку

Установка сигнализации на Mazda CX-5 2016
Снимаем блок кнопок

Установка сигнализации на Mazda CX-5 2016

Установка сигнализации на Mazda CX-5 2016
Отворачиваем два самореза и снимаем нижнюю часть рулевого кожуха

Установка сигнализации на Mazda CX-5 2016

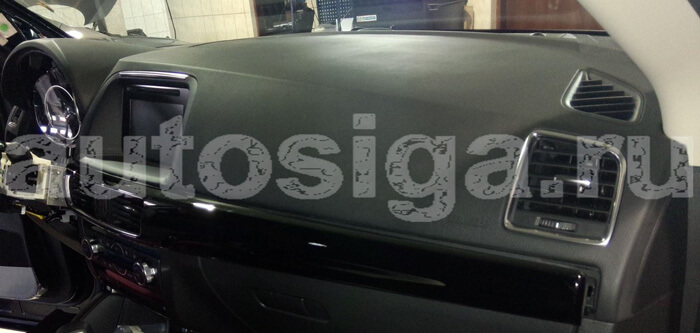

Снимаем две заглушки и снимаем накладку приборной панели

Установка сигнализации на Mazda CX-5 2016

Установка сигнализации на Mazda CX-5 2016
Блок сигнализации закрепляем за приборной панелью

Также блок можно закрепить за магнитолой.

Установка сигнализации на Mazda CX-5 2016
Для этого необходимо снять пластиковую накладку

Установка сигнализации на Mazda CX-5 2016
Снять накладку дисплея

Установка сигнализации на Mazda CX-5 2016
Отвернуть два самореза

Установка сигнализации на Mazda CX-5 2016

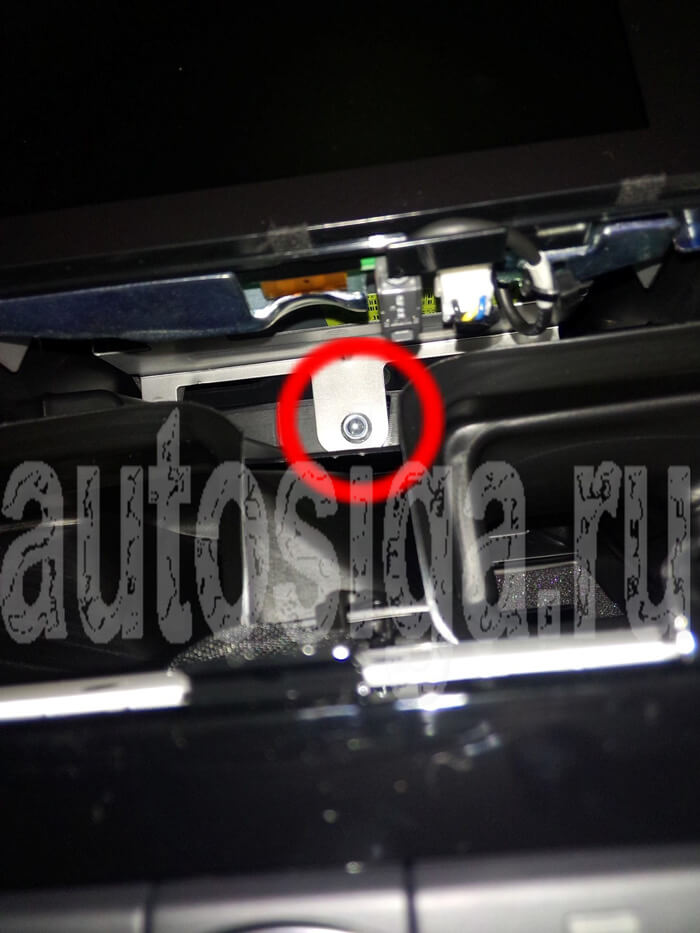

Отвернуть болт (головка 10мм)

Установка сигнализации на Mazda CX-5 2016

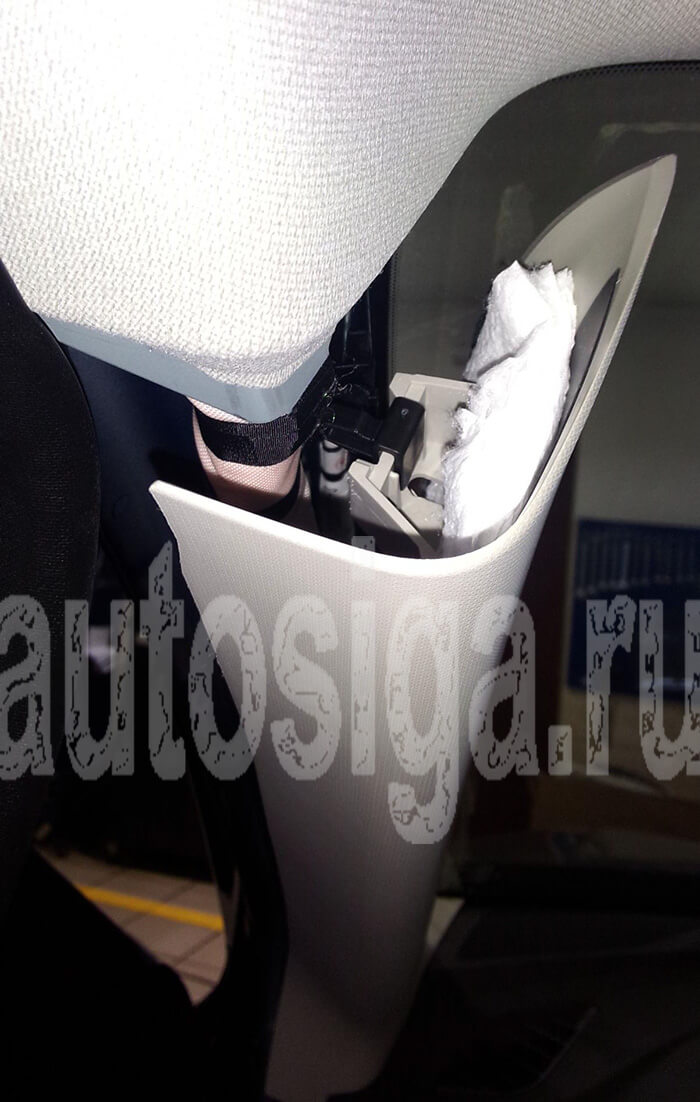

Отодвигаем накладку водительской стойки

Установка сигнализации на Mazda CX-5 2016

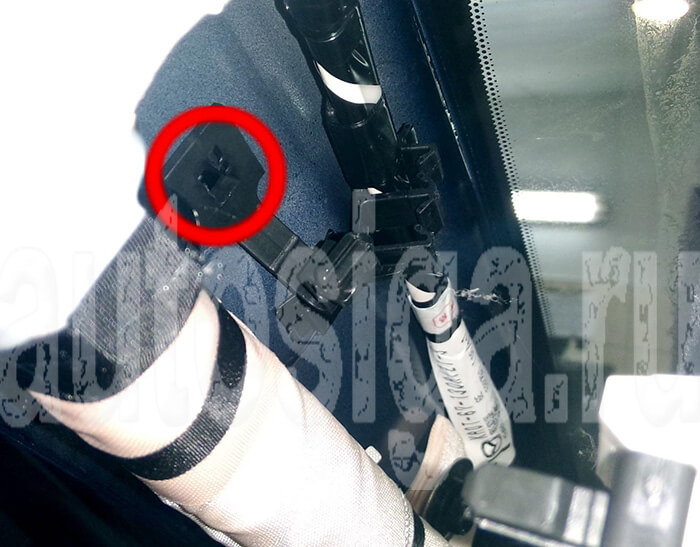

Поворачиваем на 90 градусов защелку

Установка сигнализации на Mazda CX-5 2016
Снимаем накладку и вынимаем из стойки фиксатор

Установка сигнализации на Мазда СХ-5

Питание блока сигнализации и CAN-шины можно подключить на разъеме диагностики, либо на блоке BCM под рулевой колонкой.

Установка сигнализации на Mazda CX-5 2016

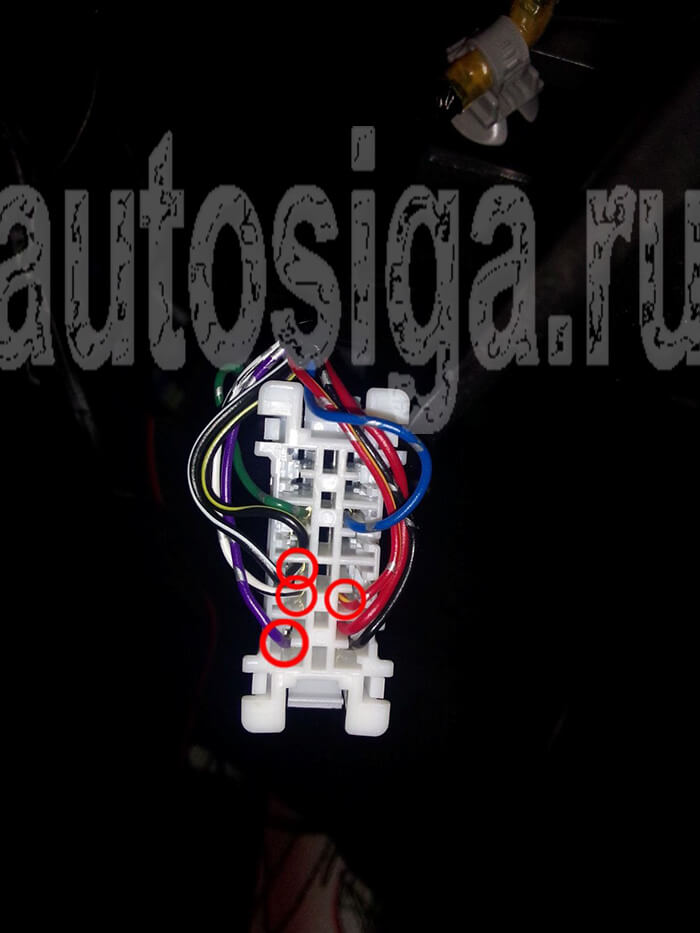

Диагностический разъем: +12В – фиолетовый, масса – чёрный/белый, Can-H – белый/чёрный, Can-L – красный/жёлтый

Установка сигнализации на Mazda CX-5 2016
Разъем блока BCM: +12В – жёлтый, масса – чёрный/жёлтый, Can-H – белый/чёрный, Can-L – красный/жёлтый

По can управляется аварийка. Из can берутся багажник, капот, двери, зажигание, педаль тормоза, ручник, паркинг, заведённый двигатель.

В жгуте водительского порога подключаем управление центральным замком, педаль тормоза и при необходимости можно подключиться к концевику капота.

Установка сигнализации на Mazda CX-5 2016
ЦЗ – желтый/красный и салатовый/черный, педаль тормоза – красный/черный, концевик капота – синий/белый (в закрытом состоянии на проводе масса)

На разъеме кнопки запуска подключаемся к цепям запуска. Для это необходимо подать массу через два диода на салатовый/красный и красный/черный.

Установка сигнализации на Mazda CX-5 2016

Установка сигнализации на Mazda CX-5 2016
Сирену можно установить за АКБ

Подключение обходчика иммобилайзера производится согласно инструкции производителя обходчика.
