Карта установки автосигнализации на Mazda CX-5 2017 PTS

Mazda CX-5 2017 года, левый руль, кнопка Start/Stop. Устанавливаем автосигнализацию Pandora с автозапуском.

Метод обхода штатного иммобилайзера – «Обход по CAN».

Обычно основные подключения делают на блоке Start-Stop Unit (SSU). В этой карте я покажу возможные точки подключения не на SSU, а на панели приборов и в разъёмах над левой кик-панелью.

Что Pandora видит по CAN и LIN на Mazda CX-5 2017

Pandora по CAN видит:

• двери;
• багажник;
• капот;
• зажигание;
• тормоз;
• тахометр;
• slave;
• нейтраль;
• уровень топлива;
• пробег;
• температуру двигателя;
• давление в шинах;
• статус центрального замка.

Pandora по CAN управляет:

• поворотниками.

Pandora по LIN управляет:

• центральным замком.

Центральным замком можно управлять и по аналогу через силовые провода электроприводов в левом пороге.

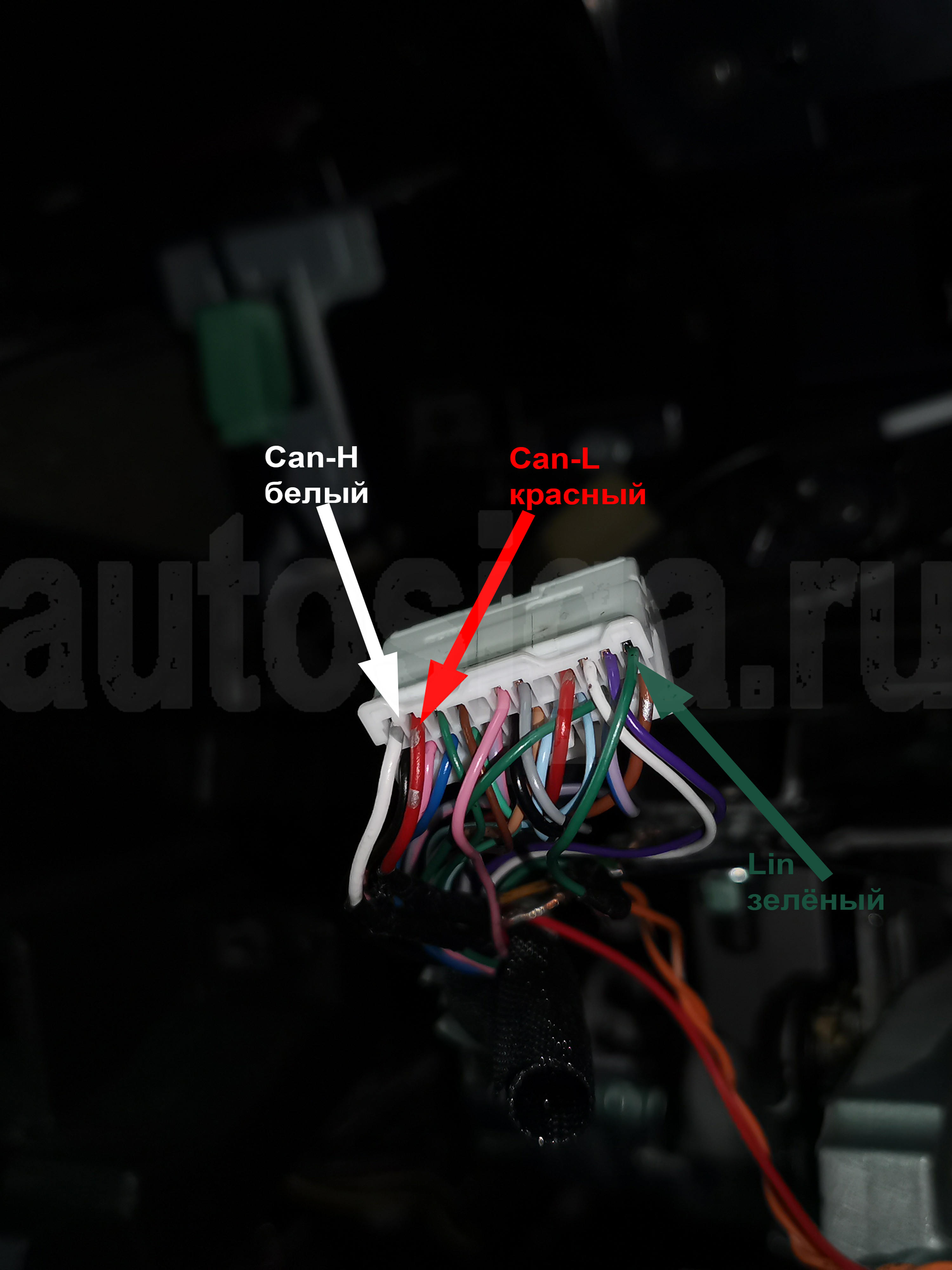

Подключение CAN и LIN на панели приборов

На разъёме панели приборов можно подключить CAN и LIN:

• CAN-H – белый;
• CAN-L – красный;
• LIN – зелёный.

Разъём панели приборов Mazda CX-5 2017: CAN-H, CAN-L и LIN

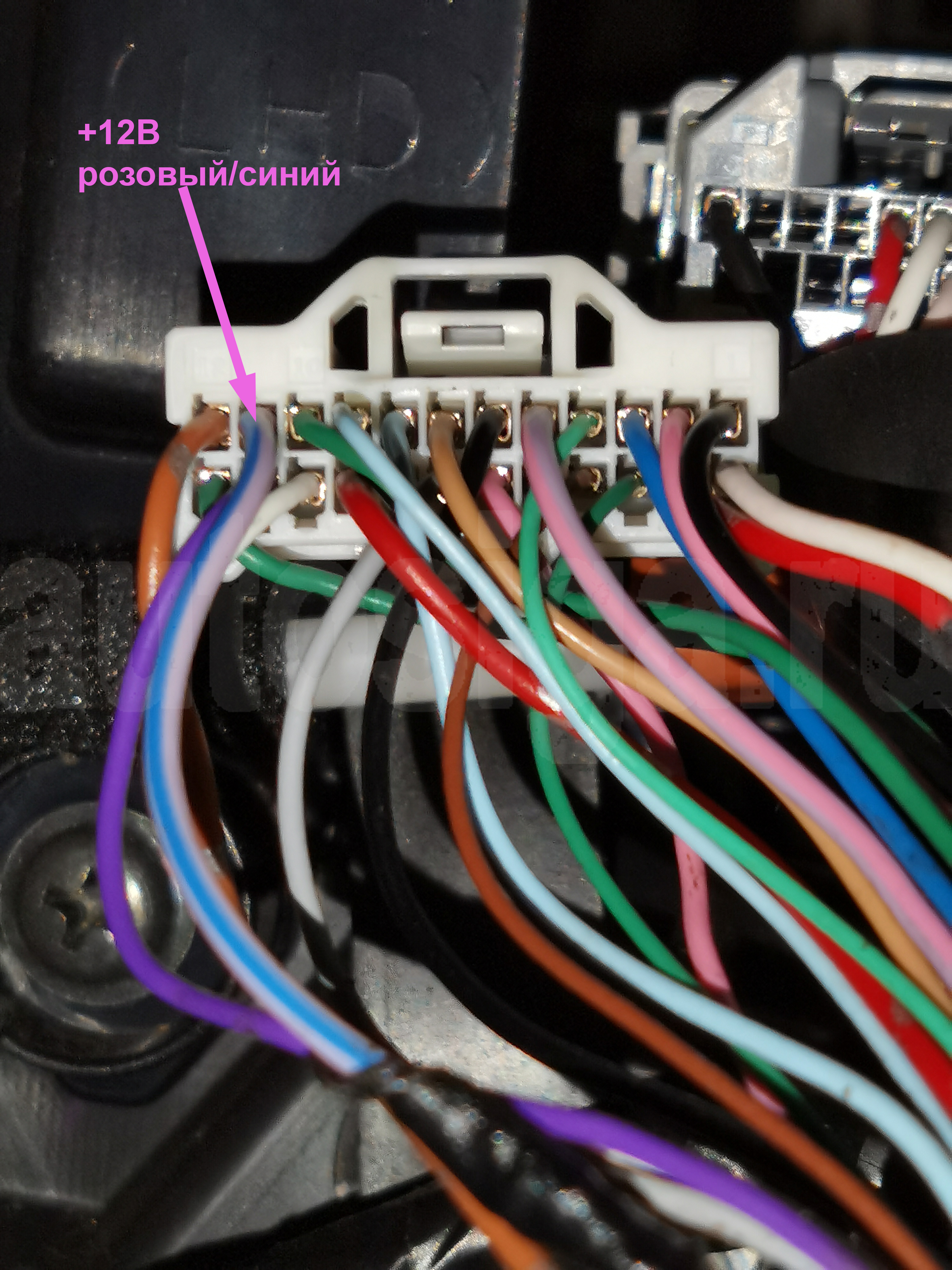

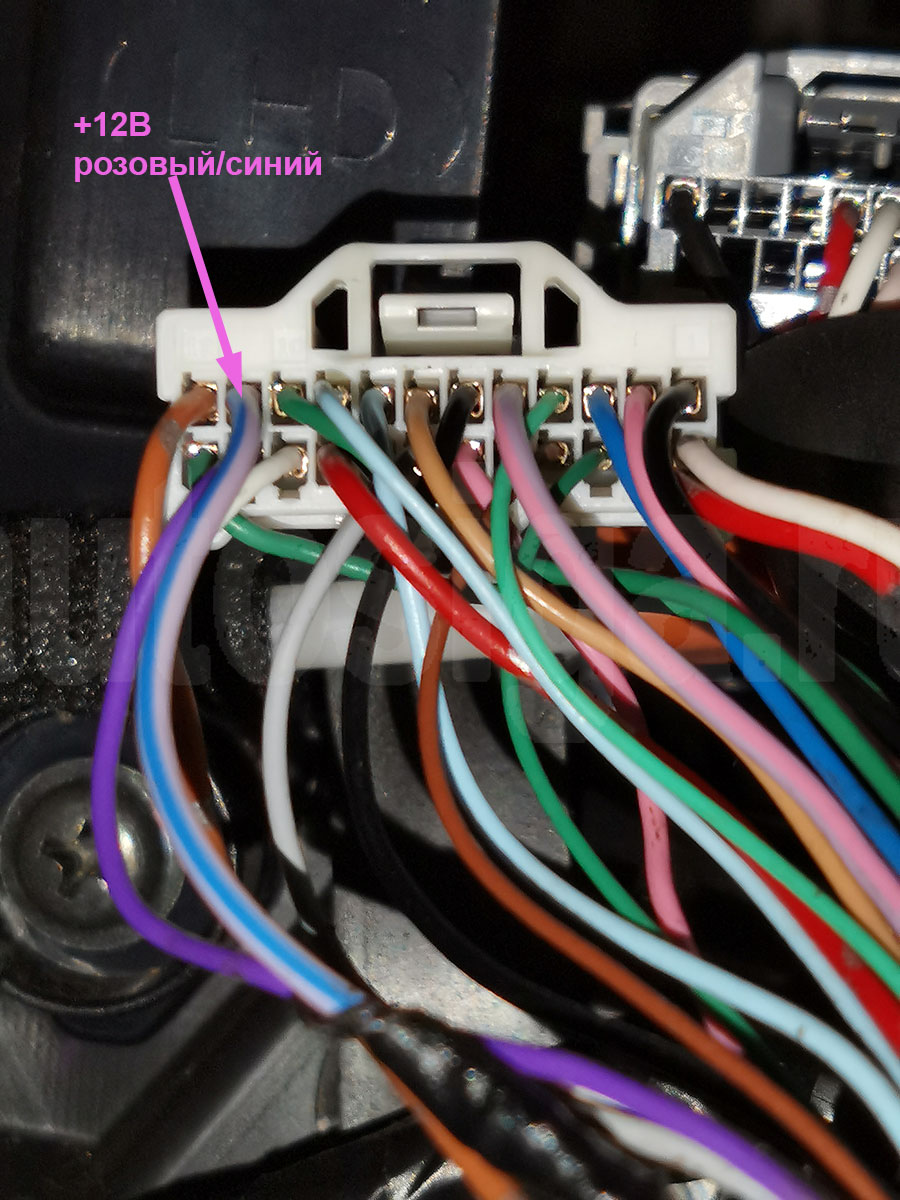

Питание +12В на панели приборов

На разъёме панели приборов можно взять питание:

• +12В – розовый/синий.

Разъём панели приборов: питание +12В

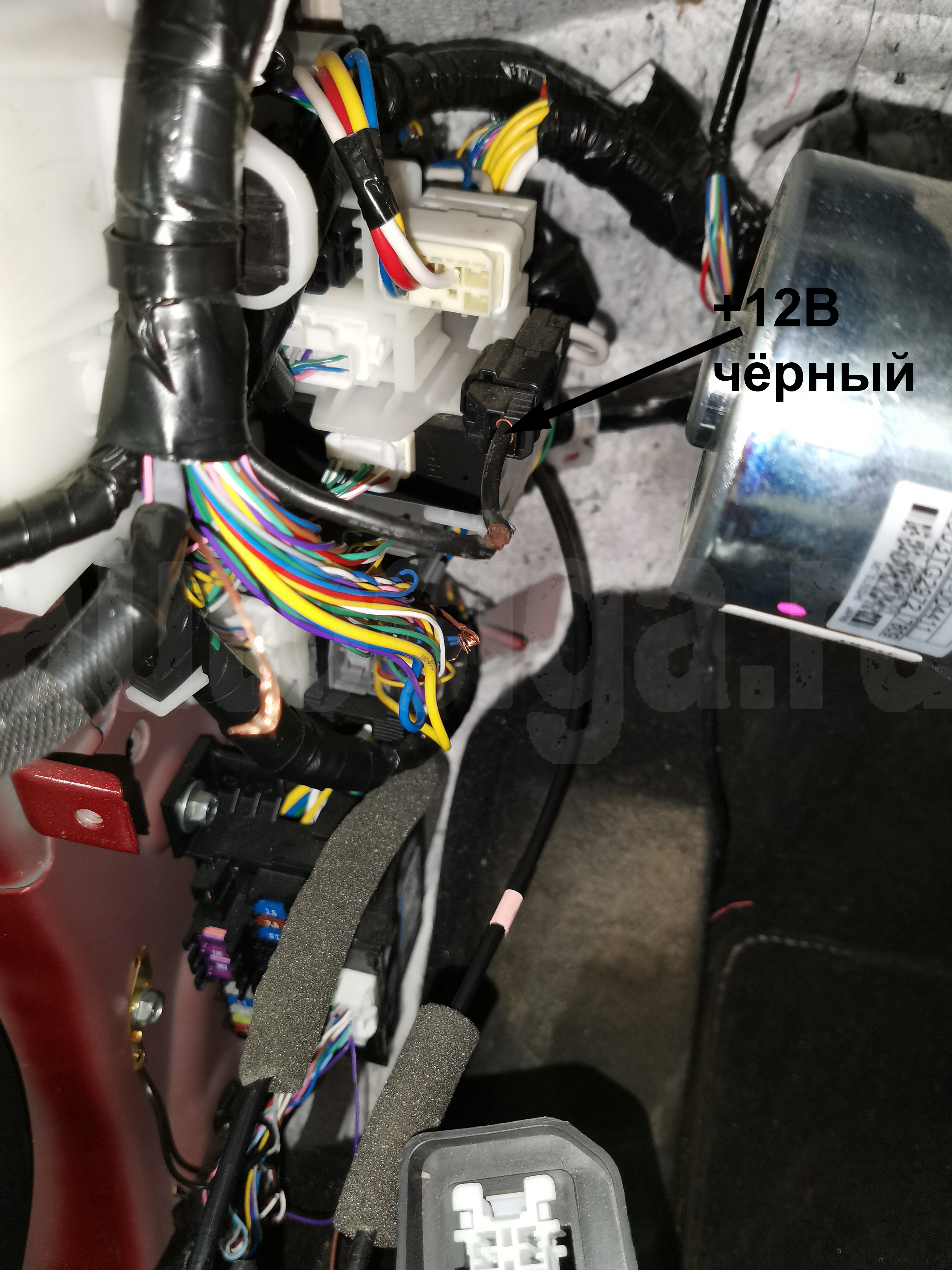

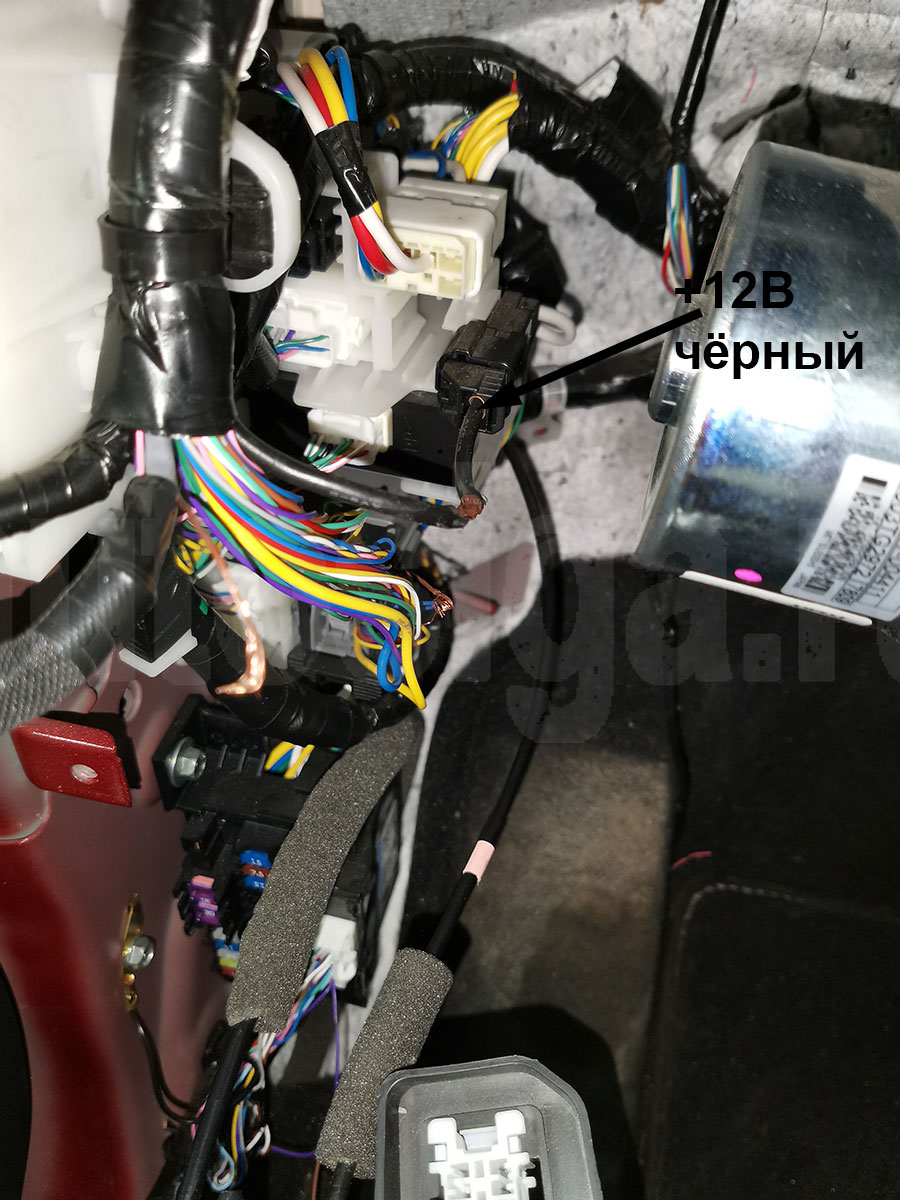

Силовой плюс слева от рулевой колонки

Силовой плюс можно взять на чёрном разъёме слева от рулевой колонки:

• силовой +12В – чёрный.

Чёрный разъём слева от рулевой колонки: силовой +12В

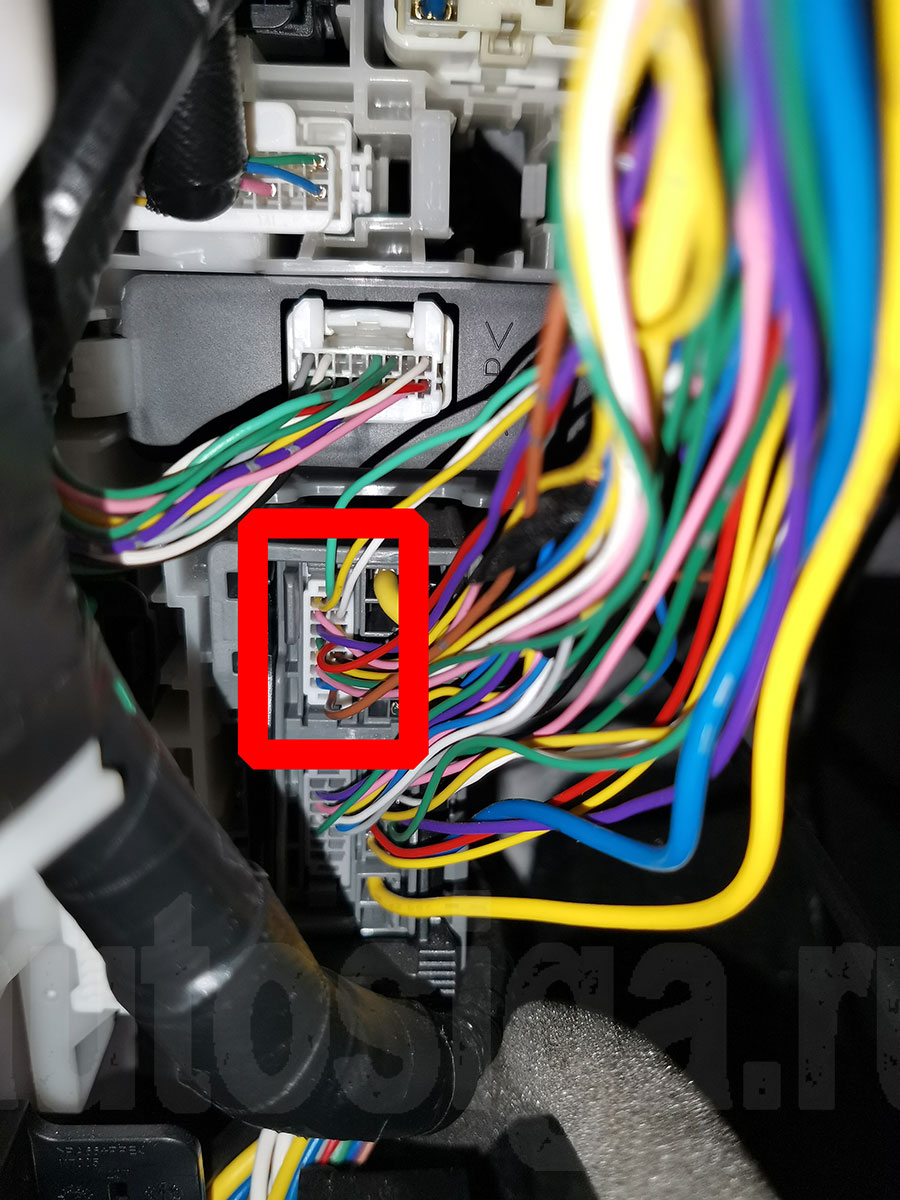

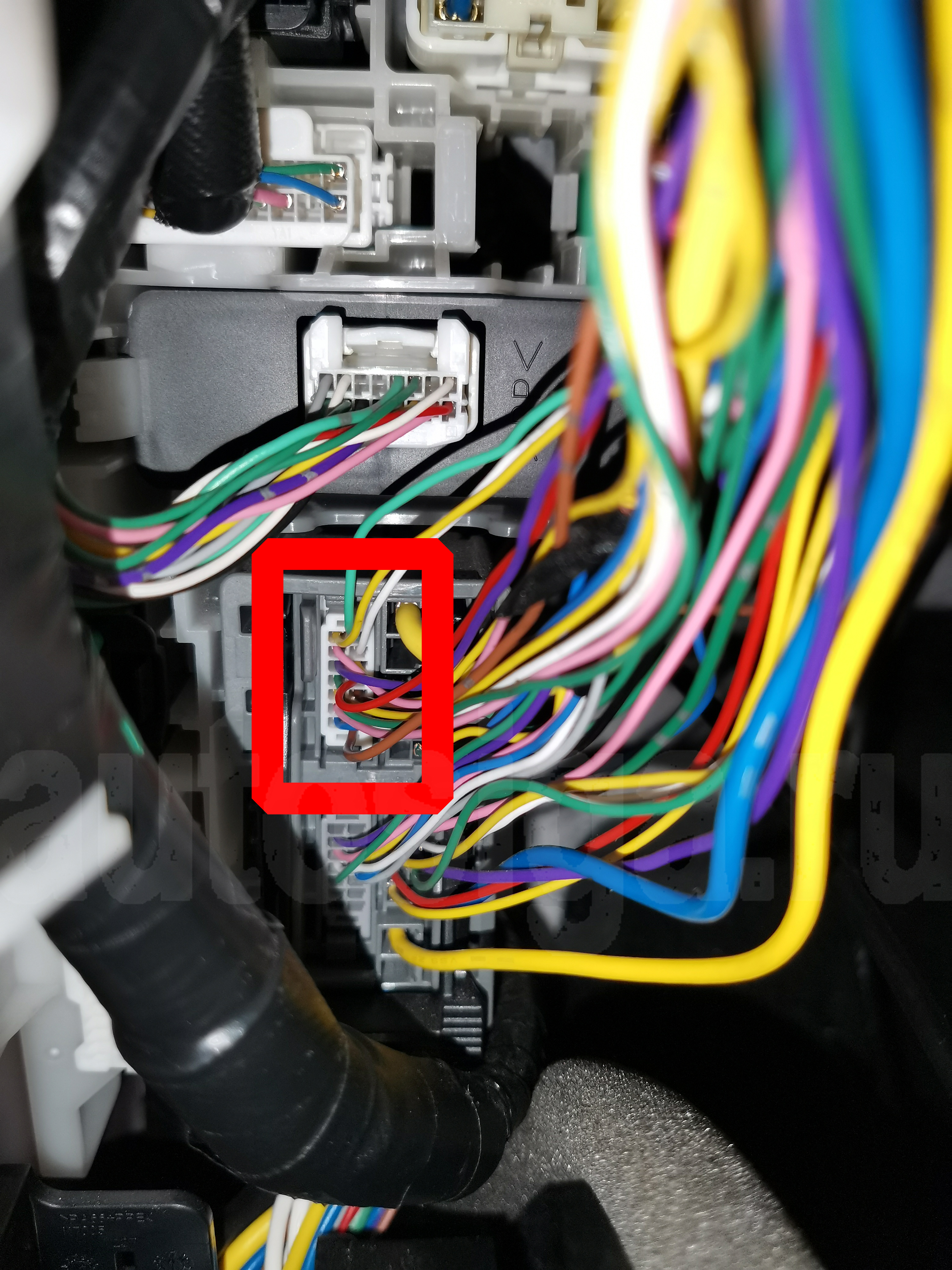

Разъём над левой кик-панелью для автозапуска

Над левой кик-панелью находится разъём, где можно подключиться к цепям автозапуска.

Разъём над левой кик-панелью, где можно подключиться к цепям автозапуска

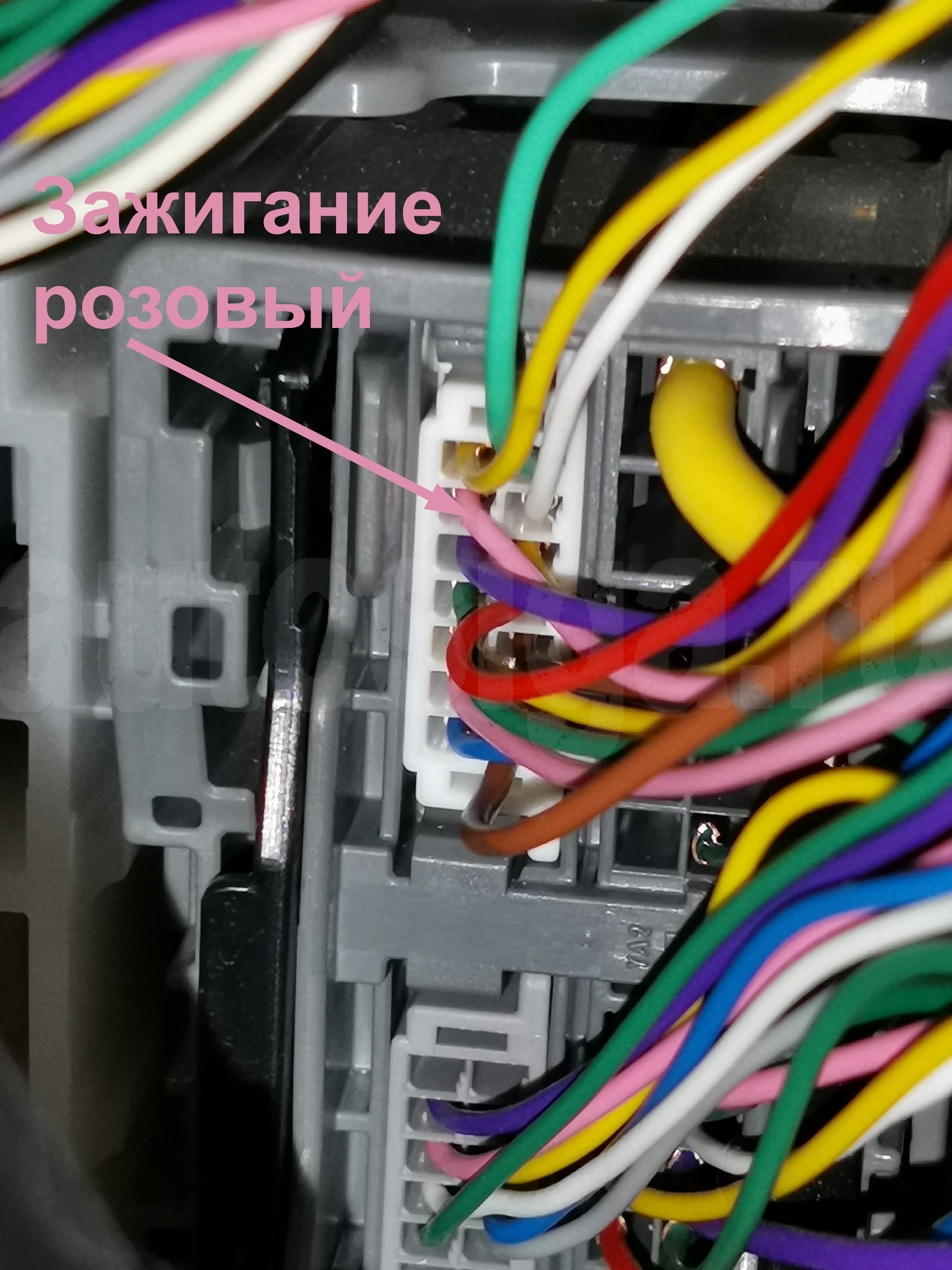

Зажигание над левой кик-панелью

В белом разъёме над левой кик-панелью подключаем зажигание:

• зажигание (+) – розовый.

Белый разъём над левой кик-панелью: зажигание

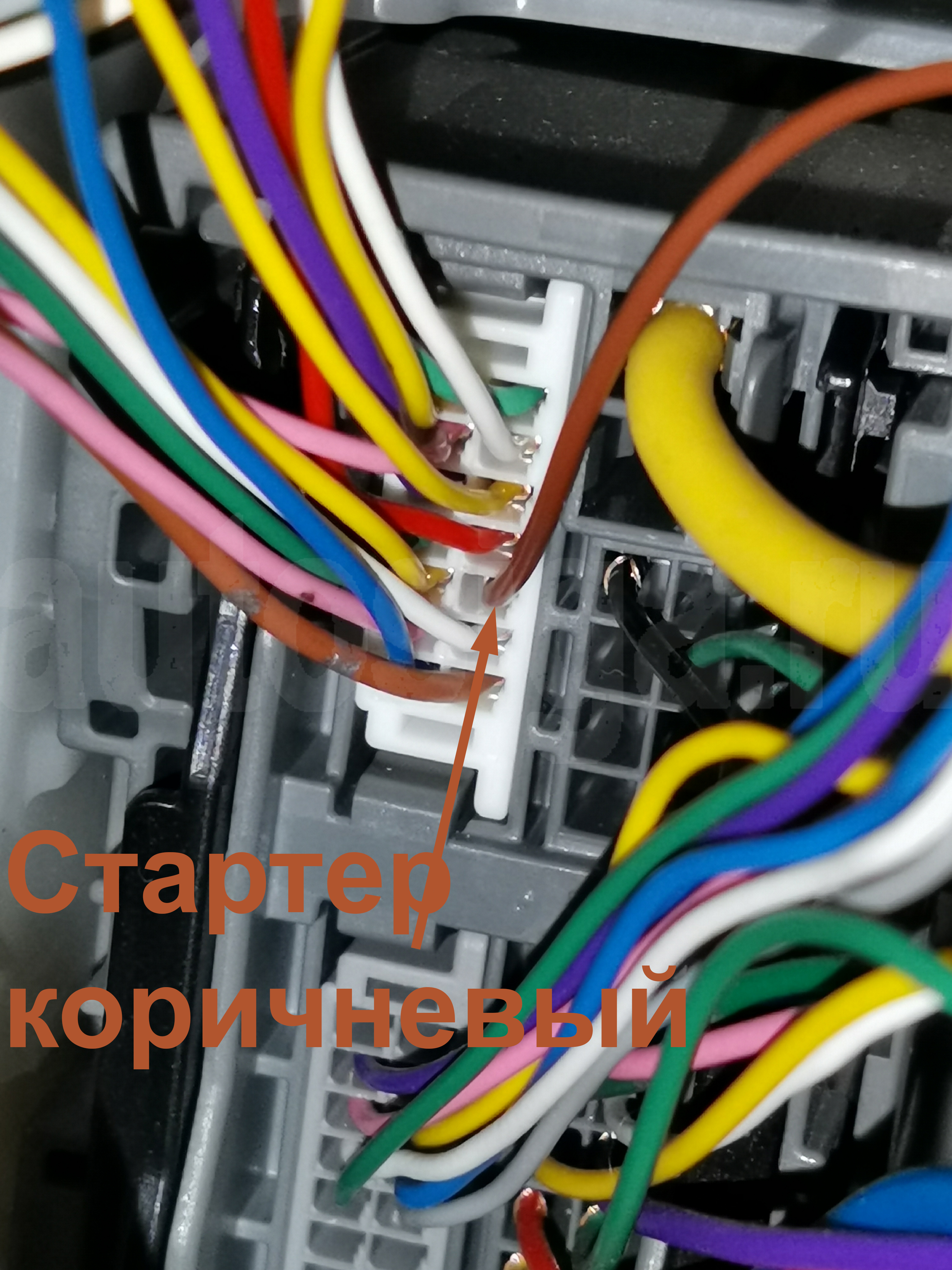

Стартер над левой кик-панелью

В белом разъёме над левой кик-панелью подключаем стартер:

• стартер (+) – коричневый.

Белый разъём над левой кик-панелью: стартер

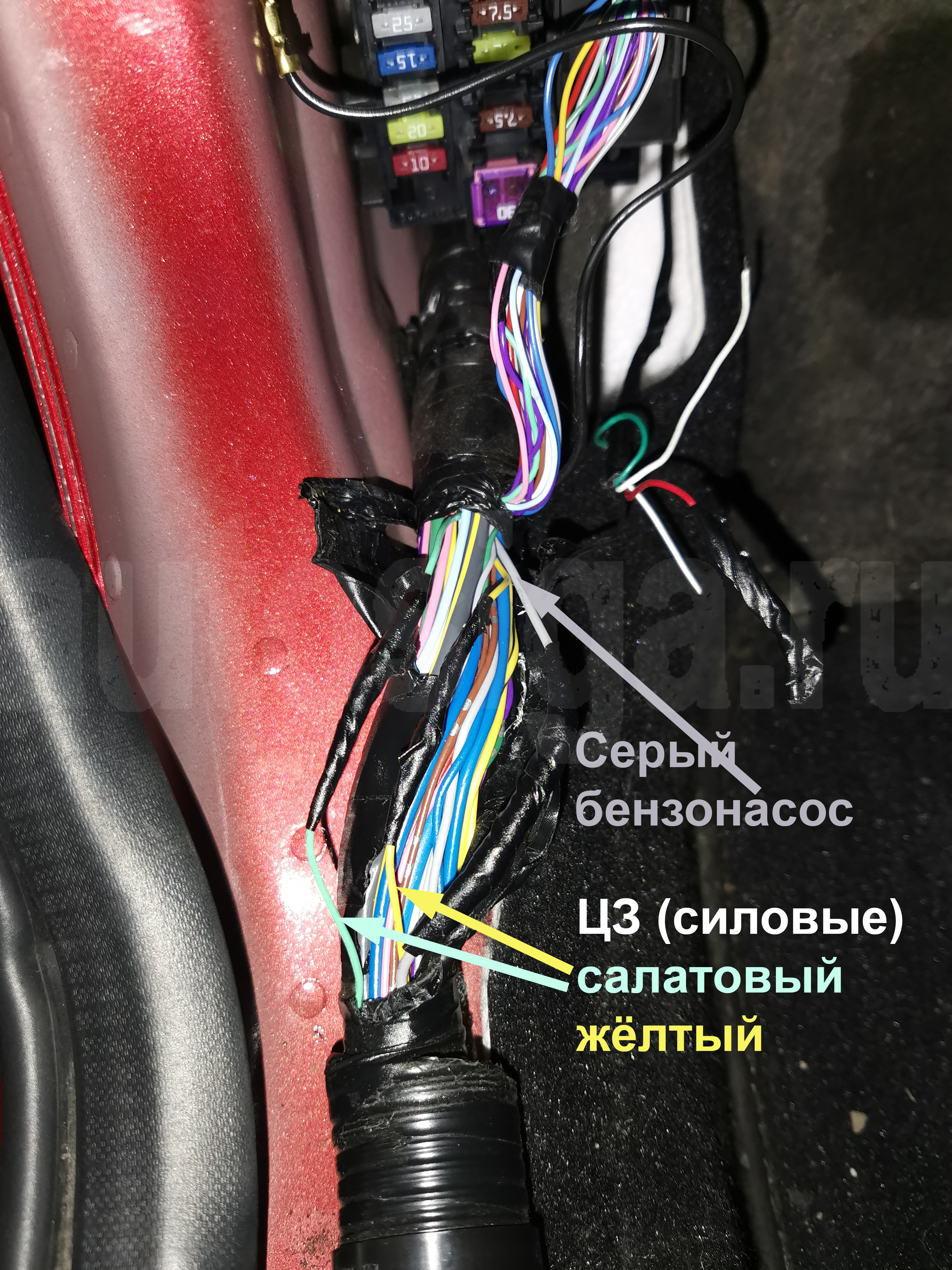

Левый порог: бензонасос и аналоговое управление центральным замком

В жгуте левого порога можно подключиться к следующим цепям:

• бензонасос (+) – серый;
• силовые провода центрального замка – салатовый и жёлтый.

Эти провода можно использовать для аналогового управления центральным замком.

Жгут левого порога: бензонасос и силовые провода центрального замка

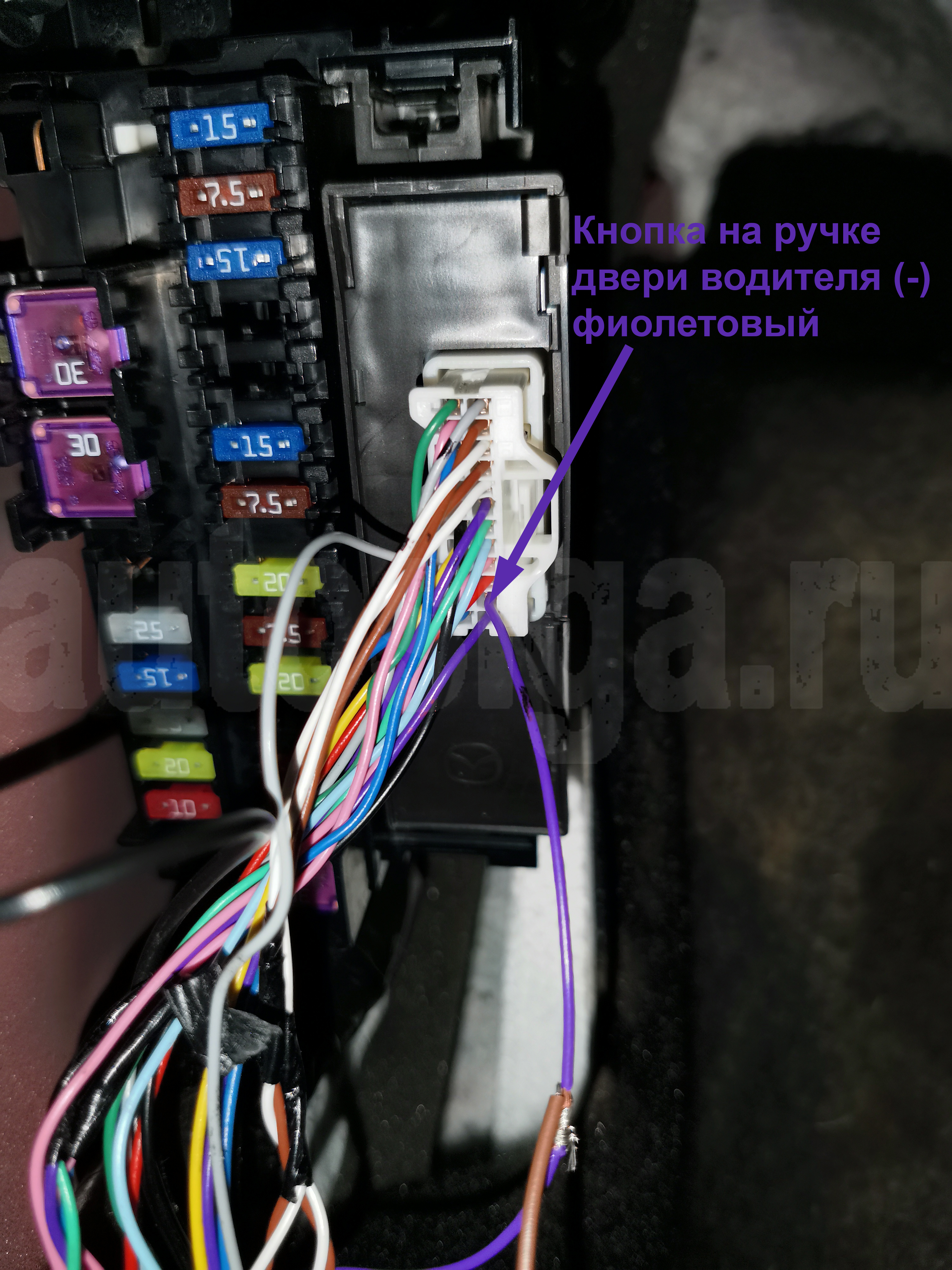

Кнопка ручки двери водителя

В блоке в левой кик-панели можно подключиться к кнопке ручки двери водителя:

• кнопка ручки двери водителя (-) – фиолетовый.

При автозапуске штатным ключом центральным замком и автосигнализацией управлять можно, а с кнопок двери – нет.

Чтобы владельцу не приходилось доставать из кармана штатный ключ, метку или брелок Pandora для отпирания ЦЗ в режимах автозапуска и дистанционного запуска, этот провод можно подключить на вход сигнализации и назначить как Вход 1 для блока таймерных каналов.

Настройки таймерных каналов:

• действие 1 – снять с охраны;
• условия срабатывания действия 1 – в охране и в режиме АЗ/ДЗ;
• события срабатывания действия 1 – при включении входа 1 блока таймерных каналов.

После такой настройки при нажатии на кнопку на ручке двери водителя в режимах авто- и дистанционного запуска Pandora будет сниматься с охраны.

Блок в левой кик-панели: кнопка ручки двери водителя
