Установка и подключение автосигнализации на Mazda CX-5 2012 с использованием can - обход штатного иммобилайзера

Mazda CX-5 2012

Подготовка к установке автосигнализации - разбор салона Мазда СХ-5

Разбираем салон для удобства подключения и установки сигнализации на Mazda CX5.

Снятие накладки под рулевой колонкой

Накладка под рулевой колонкой
Пластиковая накладка под рулевой колонкой

Накладка порога
Снять накладку порога двери водителя (крепление на защёлках)

Клипса крепления накладки
Отвернуть клипсу крепления накладки левой кик-панели и снять её

Болт крепления накладки
Отвернуть левый нижний болт крепления накладки под рулевой колонкой

Декоративная заглушка
В задней части центрального тоннеля снять декоративную заглушку слева...

Декоративная заглушка
...и справа

Саморез крепления слева
Откручиваем 1 саморез слева...

Саморез крепления справа
...и справа

Снять левую накладку
Снять левую накладку центрального тоннеля возле ручки переключения коробки передач

Без накладки
Левая накладка снята

Снять правую накладку
Снять правую накладку центрального тоннеля возле ручки переключения коробки передач

Без накладки
Правая накладка снята

Снять нижнюю левую накладку
Снять нижние левую...

Снять нижнюю правую накладку
...и правую накладки центрального тоннеля

Накладка передней панели
Снимаем декоративную накладку передней панели

Без нладки передней панели
Декоративная накладка передней панели снята

Сдвинуть центральный тоннель
Переключить коробку передач в положение «нейтраль» и затем сдвинуть тоннель назад

Без накладки под рулевой колонкой
Снять пластиковую накладку под рулевой колонкой

Снимаем панель приборов

Блок кнопок
Слева от рулевой колонки снять блок кнопок (на защёлках)

Клипсы крепления накладки
Снять 2 клипсы, крепящие накладку панели приборов

Снять декоративную накладку
Снять декоративную накладку панели приборов, совмещённую с верхней частью рулевого кожуха

Саморезы крепления
Отвернуть два самореза крепления нижней части кожуха рулевого вала

Саморезы крепления
Отвернуть три самореза крепления панели приборов

Без щитка приборов
Вынуть щиток приборов

Работа под капотом

Провода в салон протягиваем через штатный уплотнитель слева.

Штатный уплотнитель
Вид штатного уплотнителя из салона

Установим под капотом сирену. Ниже показаны фото с возможными вариантами размещения и крепления сирены на Mazda CX-5.

Сирена
Возможное место установки сирены

Сирена
Крепление сирены на болт

Сирена
Возможное место установки сирены - крепление на саморезы

Сирена
Возможное место установки сирены за АКБ

Подключение и установка автосигнализации на Mazda CX5

Подключаем массу.

Масса
Возможные места подключения массы

CAN шину можно подключить в разъёме OBD или в блоке под рулевой колонкой.

Подключение can
CAN-H - розовый (pin 6), CAN-L - коричневый (pin 14)

Разъём блока для подключения can
Разъём блока под рулевой колонкой для подключения can

Подключение can
CAN-H - белый/чёрный, CAN-L - красный/оранжевый

По can – капот, педаль тормоза, багажник, двери, заведённый двигатель, зажигание, ручник, паркинг, остаток топлива в баке, включенные габариты, управление поворотами. Возможен режим Slave. По кан же происходит и обход штатного иммобилайзера (автосигнализации Pandora, Starline умеют это).

В жгуте проводов левого порога выполнить подключение центрального замка.

Центральный замок
Центральный замок - салатовый/черный и желтый/красный

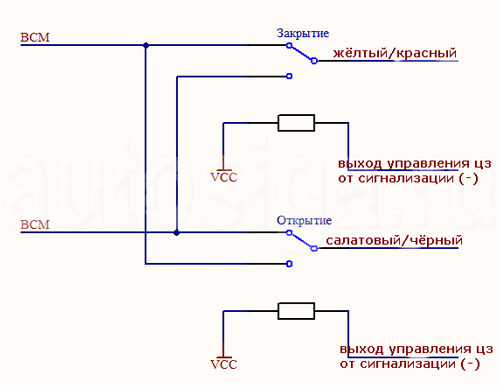

Подключиться к проводам управления цз нужно по схеме ниже.

Управление центральным замком
Схема подключения к центральному замку Mazda CX-5

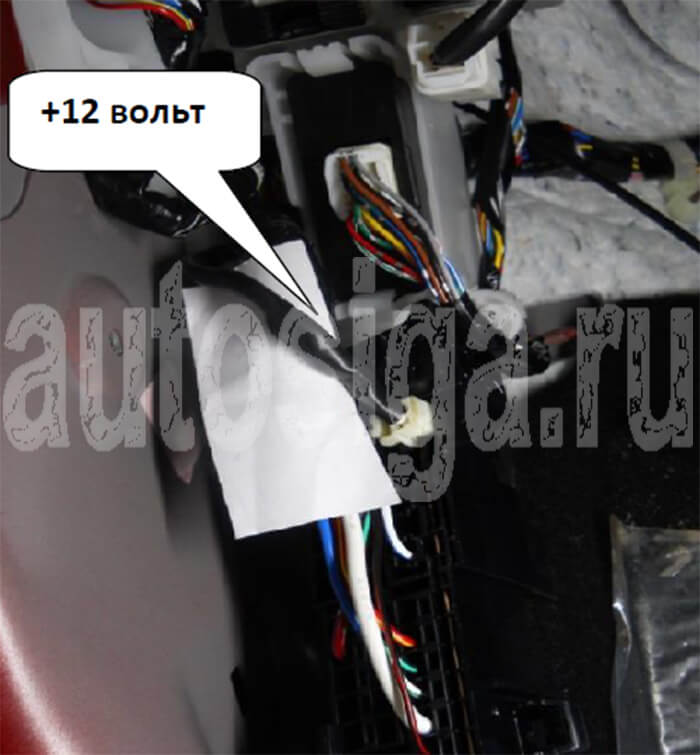

Провода для автозапуска подключаем в разъёме блока под рулём.Там же можно подключить питание автосигнализации.

+12В
+12В - жёлтый

Масса
Масса - чёрный

АСС, зажигание и стартер
Асс (+) (можно не подключать) - жёлтый/зелёный и коричневый/красный, зажигание (+) - светлый зелёный/красный, стартер (+) - коричневый/чёрный

Иногда цвета могут отличаться от тех, что описаны выше. Поэтому ориентируйтесь на пины.

Распиновка блока
+12 - pin 12, масса - pin 13, can-l - 8, can-h - 7, стартер - 23, зажигание - 10, асс - 2 и 14

Питание сигнализации можно взять и с толстого белого провода блока предохранителей, расположенного слева в ногах водителя.

Питание +12В (белый)
Блок предохранителей: +12В - белый

Не забываем провести процедуру обучения обхода иммобилайзера на автосигнализации, согласно её инструкции.

Заблокировать можно салатовый/зелёный провод в сером разъеме над блоком предохранителей салона.

Блокировка (салатовый/зелёный)
блокировка (зажигание 1) - салатовый/зелёный

Я устанавливал сигнализацию Pandora 3910 Pro на Mazda CX-5. У этой автосигнализации заявлено, что режим Slave будет работать и при заведённом двигателе. Но у меня получилось, что в режимах автозапуска не работали ни кнопки на штатном брелке ни сенсоры на ручках дверей. Но клиенту очень нужно было открывать двери на заведённом авто с помощью сенсоров (это на самом деле удобно очень). Выход был найден.

Что было сделано? К фиолетовому-белому проводу в жгуте из двери водителя (минус при нажатии на кнопку на ручке водителя) подключить аналоговый вход слейва снятия с охраны и сделать снятие с охраны только при наличии метки. Провод отпирания цз по аналогу в этом случае надо перепрограммировать на отрицательный импульс по событию снятие с охраны.
