Установка сигнализации Mazda CX-5 2015: фото точек подключения

Mazda CX-5 2015

Все подключения делаем на блоке Start Stop Unit (SSU) под рулевой колонкой.

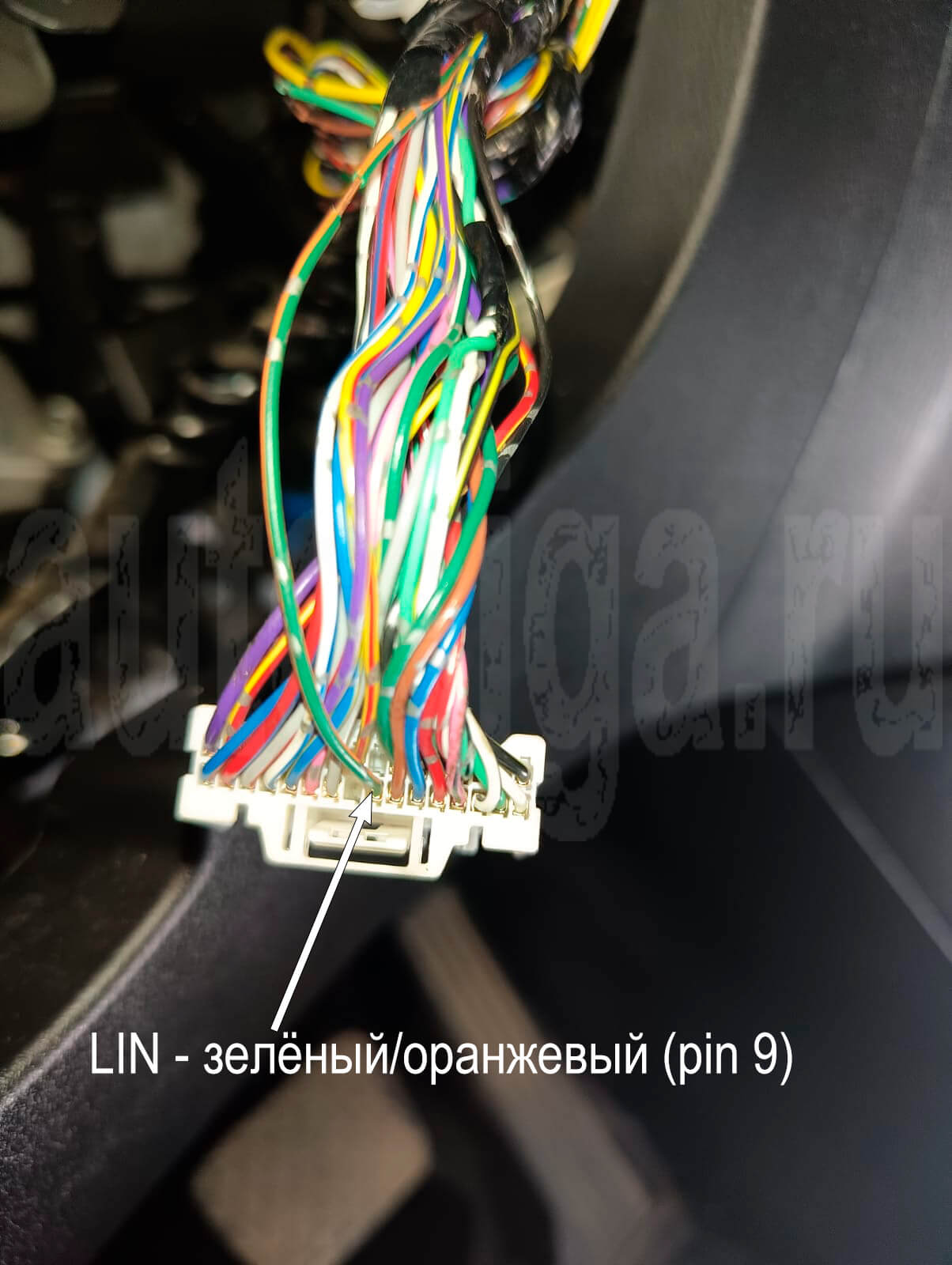

В большом разъёме подключаемся к проводу LIN (зелёный/оранжевый (pin 9)) для управления центральным замком.

Подключение к Lin на Mazda CX5

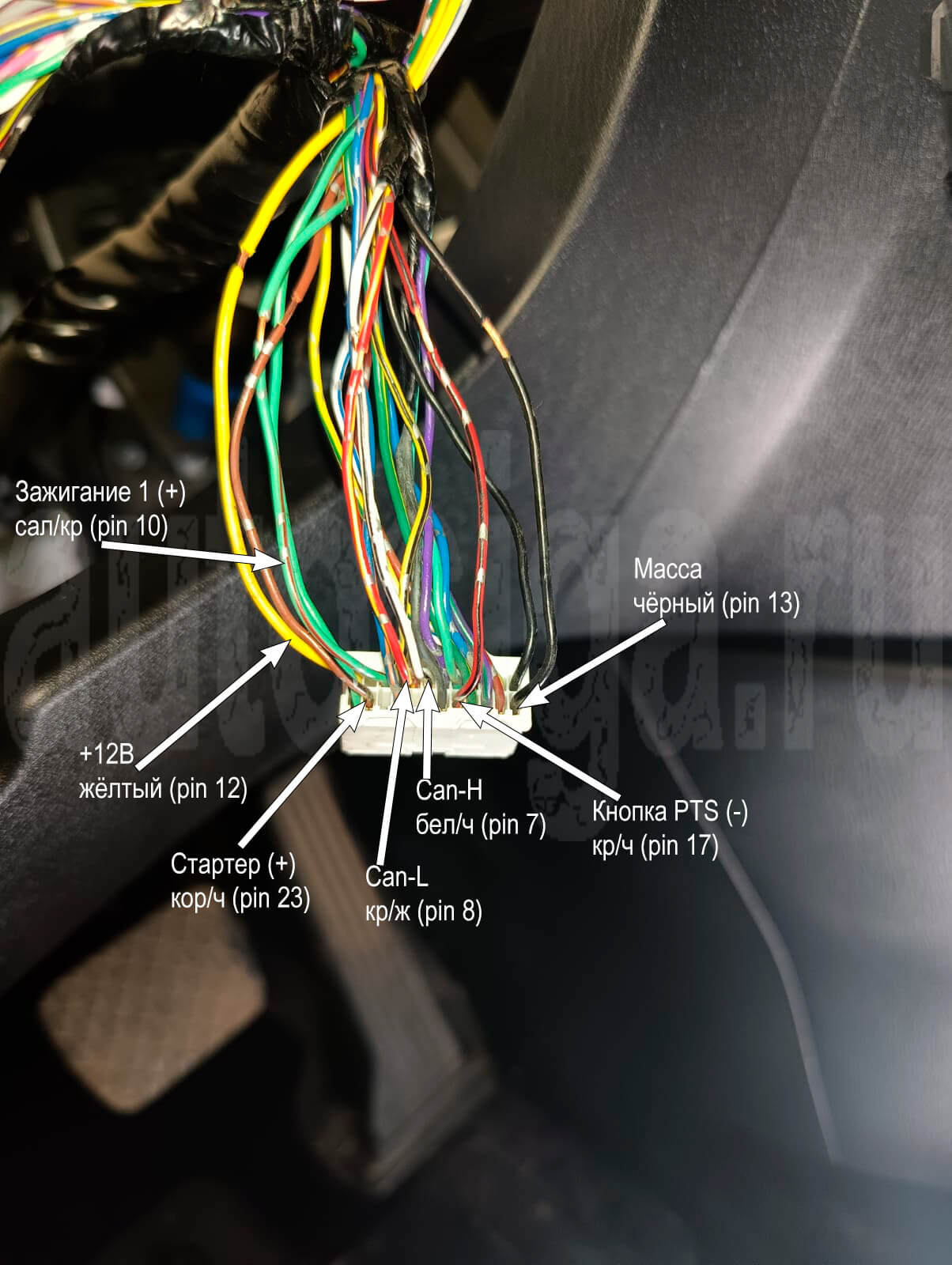

В маленьком разъёме подключаем:

  • +12В – жёлтый (pin 12);
  • масса – чёрный (pin 13);
  • Can-H – белый/чёрный (pin 7);
  • Can-L – красный/жёлтый (pin 8);
  • кнопка запуск-остановка двигателя (-) – красный/чёрный (pin 17), можно для блокировки использовать
  • зажигание 1 (+) – салатовый/красный (pin 10);
  • стартер (+) – коричневый/чёрный (pin 23).

Подключение can, зажигания, стартера, питания на Mazda CX5
