Точки подключения автосигнализации на Suzuki Swift 2018, кнопка старт-стоп, правый руль

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Suzuki Swift 2018

Устанавливалась сигнализация Starline Е96v2, можно использовать Е66 и S66 без силового модуля (не нужен). На момент установки (сентябрь 2023) сигнализация видит всё, что нужно, но ничем не управляет, обход иммобилайзера и режим SLAVE недоступны.

Для подключения использовались:

  • can шина;
  • слаботочное управление центральным замком;
  • провод управления аварийкой по минусу;
  • контроль капота.

Все подключения со стороны пассажира на блоке ВСМ, кроме имитации нажатия педали тормоза (не нашёл на блоке).

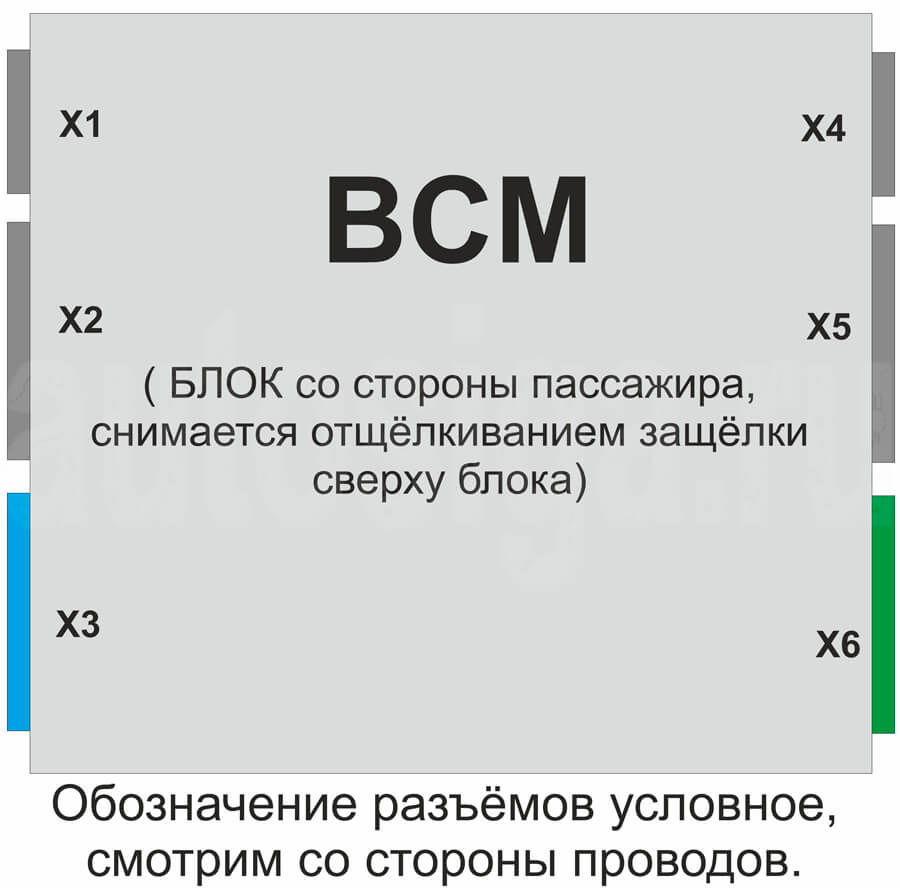

Установка автосигнализации на Suzuki Swift 2018 – BCM

Для аналогового SLAVE использовал все три входа по (+). Подключение к силовым проводам управления ЦЗ (можно взять на проводах, выходящих из дверей левой или правой) и силовому проводу поворотника.

На схеме предложены много точек подключения, но необходимые указаны выше.

Внимание!!! При подключении перепроверяйте провода.

Установка автосигнализации на Suzuki Swift 2018 – подключение на BCM

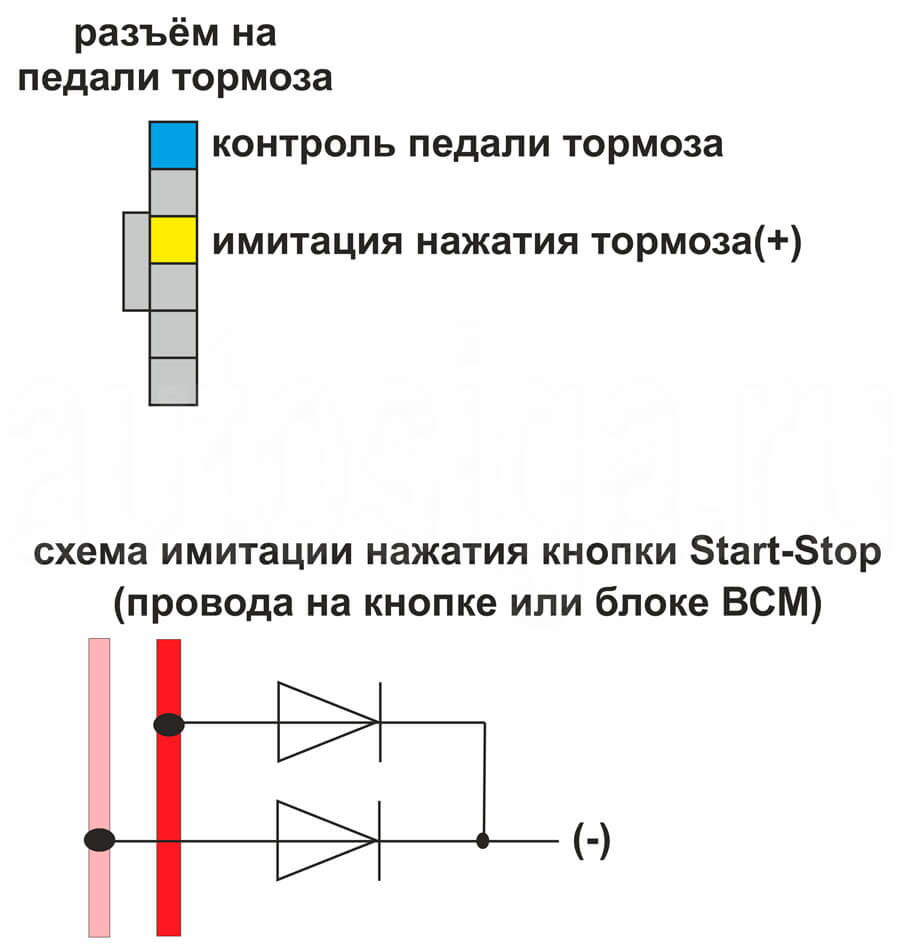

Для реализации автозапуска и дистанционного запуска делаем обходчик по стандартной схеме, делаем имитацию нажатия педали тормоза (использовал провод для управления видеорегистратором) и кнопки запуска.

Установка автосигнализации на Suzuki Swift 2018 – осуществление автозапуска

Игумнов Александр

Комментарии
Может тут смогу помочь. E96 v2 на swift с круизом.
После автозапуска появляется ошибка круиза - пол приборки мигает жёлтым. При заводке в ручную ошибки исчезают. Может кто сталкивался ? Возможно для круиза тоже нужно имитировать нажатие педали по другому поводу ..
Проще для реализации slave работать с минусами на мой взгляд. Все подключаю в двери водителя. В т.ч. кнопка на ручке для открытия заведенной машины. Гибкой логикой. Коса из двери водителя. Если в двери нет поворотника для слейв то вместе с блокировкой бензонасоса в левую косу он тянется. Там есть.
