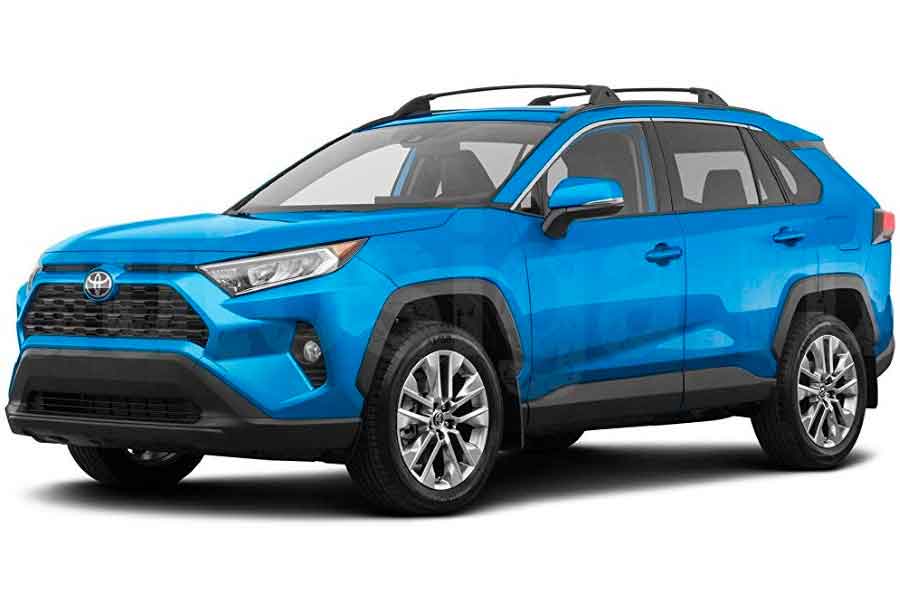

Установка сигнализации Toyota RAV4 Hybrid 2020 PTS Китай: фото точек подключения

Автомобиль привезён из Китая. Леворукий.

Обход штатного иммобилайзера у Pandora – "Обход Toyota can".

Все подключения можно сделать за бардачком. Питание, зажигание, кан 1, слп и кнопка – на блоке кейлесс, верхний разъём. На верхнем блоке – gateway – кан 2.

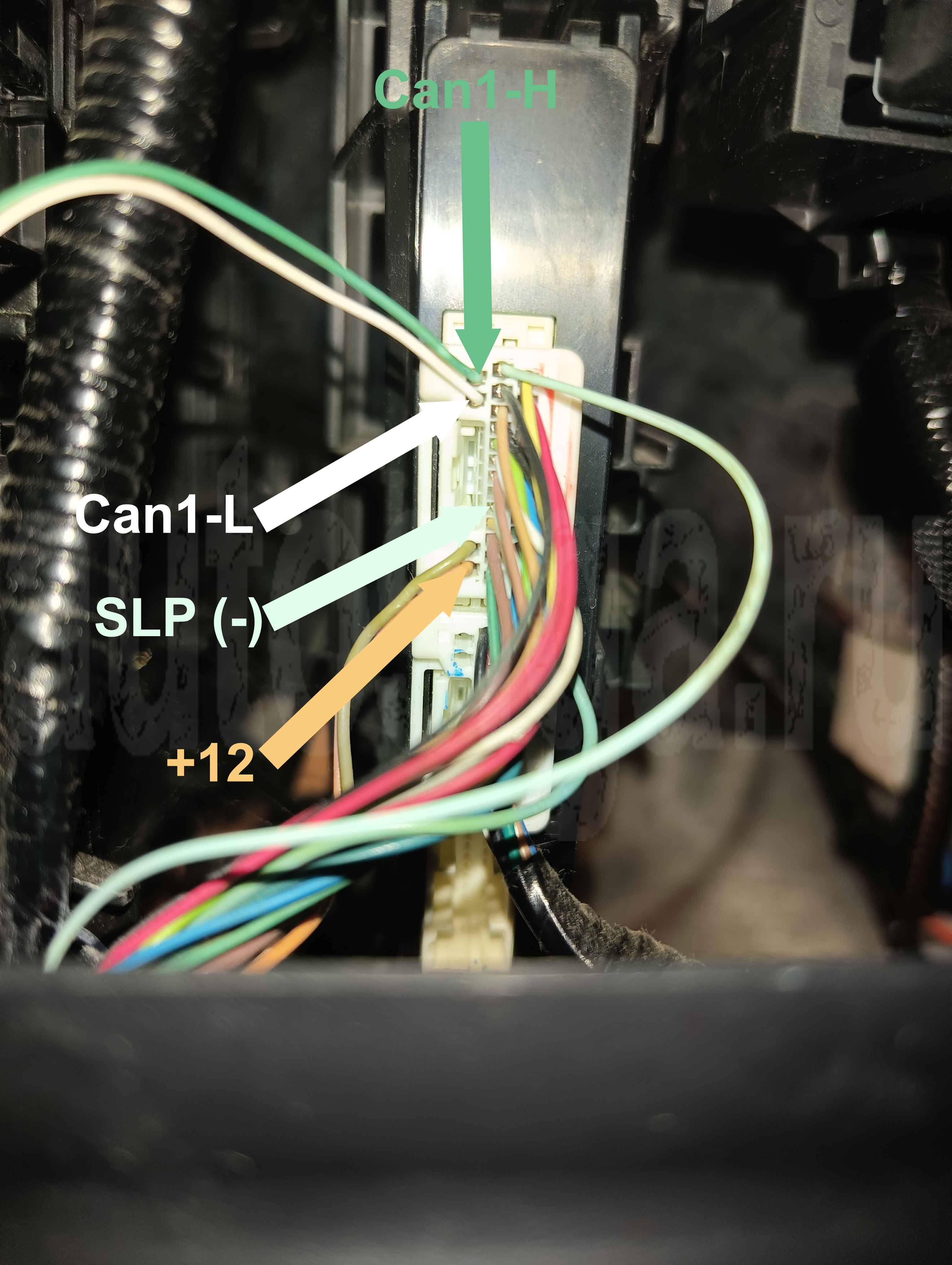

Can1-H – зелёный, Can1-L – белый, SLP – салатовый, +12 – оранжевый в верхнем разъёме блока keyless

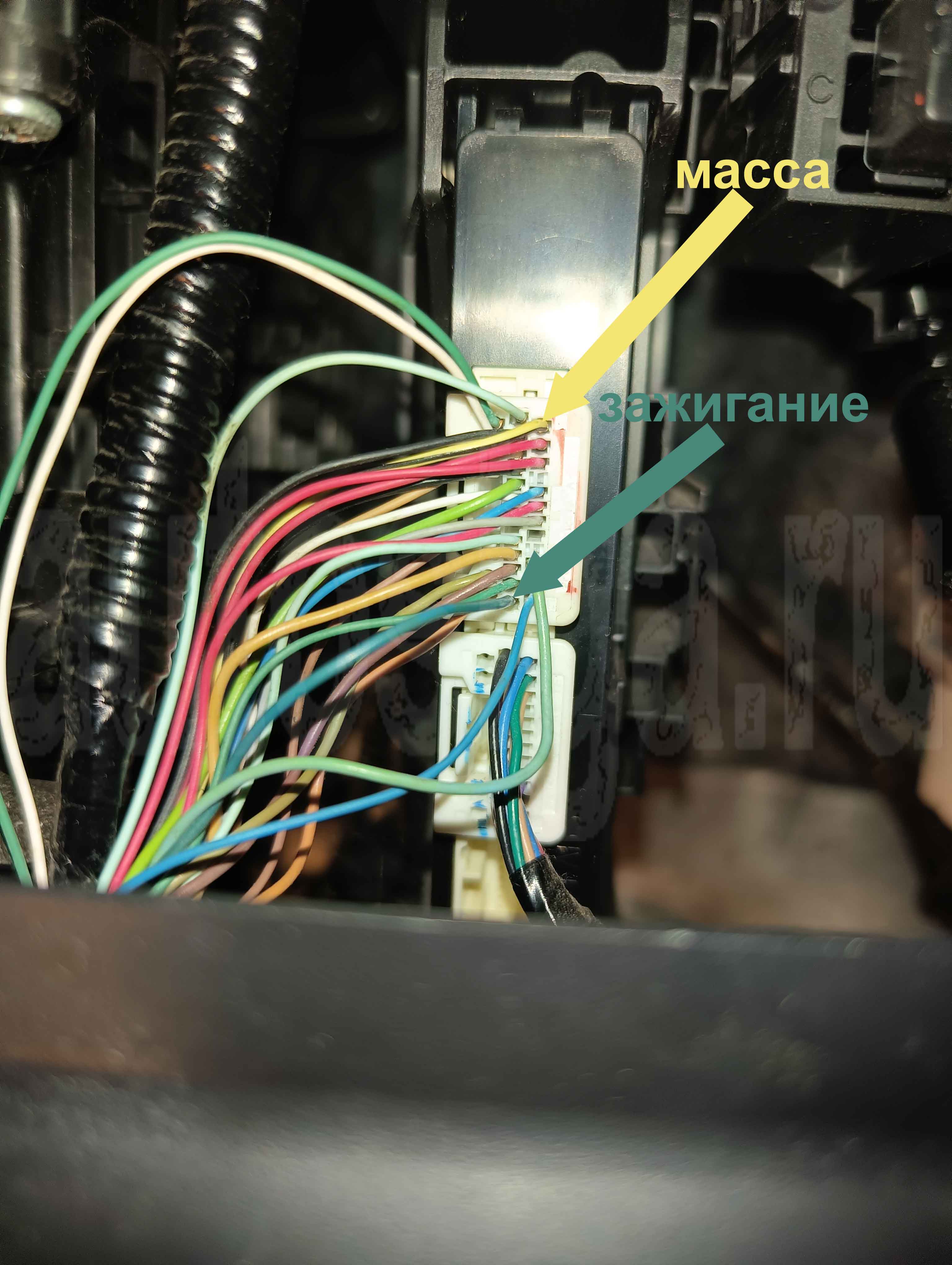

Ign (контроль) – зелёный, масса – жёлтый/чёрный в верхнем разъёме блока keyless

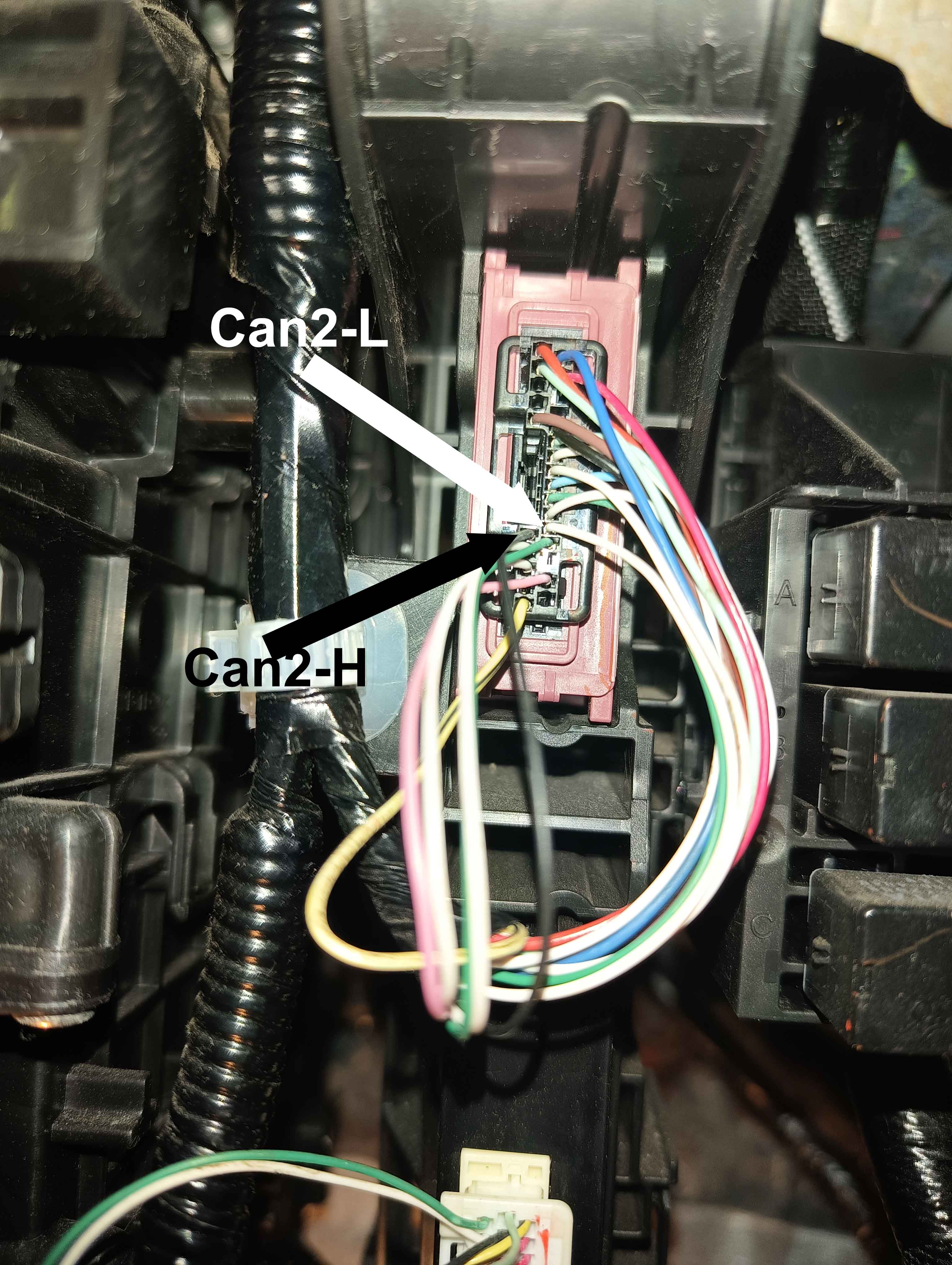

Can2-H – чёрный, Can2-L – белый в разъёме блока getaway

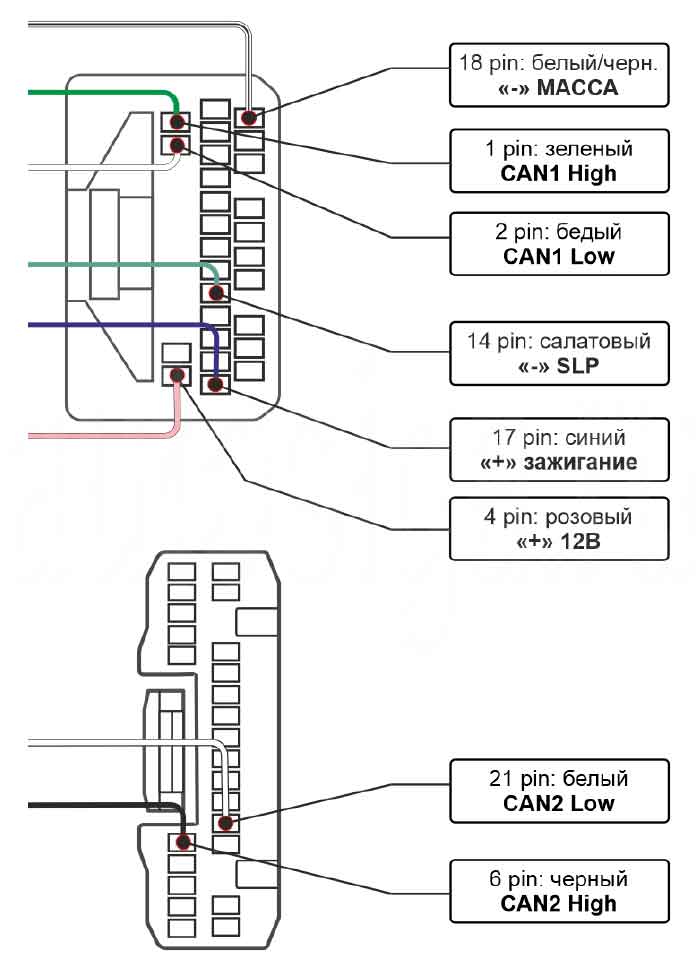

Схема подключения автосигнализации в Toyota Rav4 Hybrid PTS 2020

Обратите внимание, что некоторые цвета проводов на вышеприведённой схеме (из карты подключения сигнализации Pandora в Toyota RAV4) отличаются от тех цветов, которые показаны на фото (сам делал) выше. Но пины полностью совпадают.

Из особенностей настройки, подключения и работы Pandora в китайском гибридном Toyota RAV4:

• сделал управление штатной охранной системой в настройках can сигнализации – центральный замок спокойно открывается во всех случаях и штатка не орёт;
• про блок телематики не могу сказать – есть он или нет – но у меня без проблем обучился обход и автозапуск работает;
• при автозапуске на секунд 30 включается (зачем-то) кондиционер, даже если печка полностью выключена.
