Карта установки и подключения автосигнализации с автозапуском на Toyota RAV4 2016

Toyota RAV 4

Разбор салона для установки автосигнализации

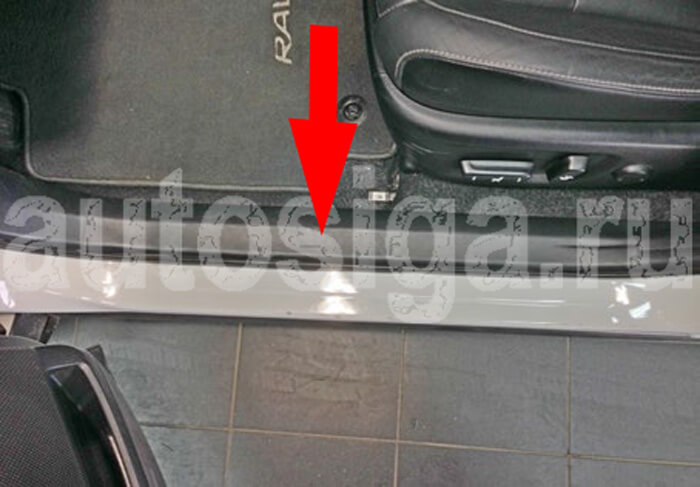

Для доступа к точкам подключения охранной системы снять накладку порога двери водителя (на защёлках)...

Накладка порога

...и накладку левой кик-панели (на защёлках и клипсе).

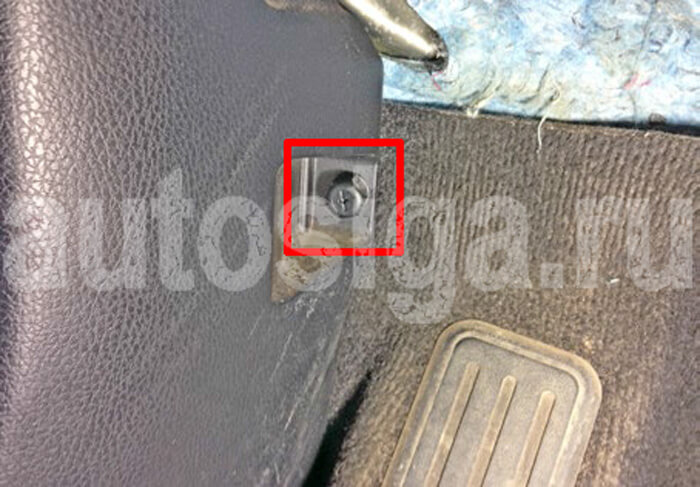

Клипса крепления накладки

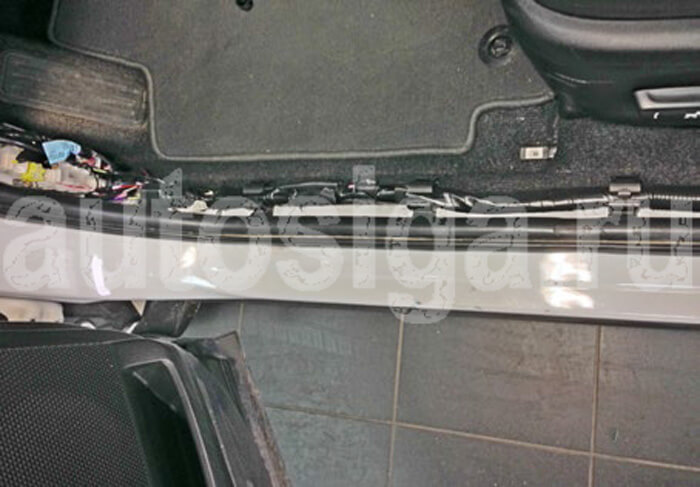

Без накладок

Накладки порога и кик-панели сняты

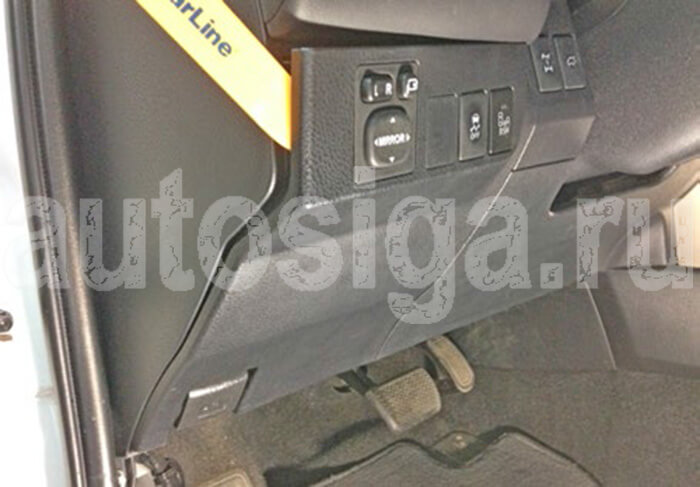

Затем снять декоративную накладку слева от рулевой колонки (на защёлках).

Декоративная накладка слева

Без накладки

Декоративная накладка снята


Снять панель приборов.

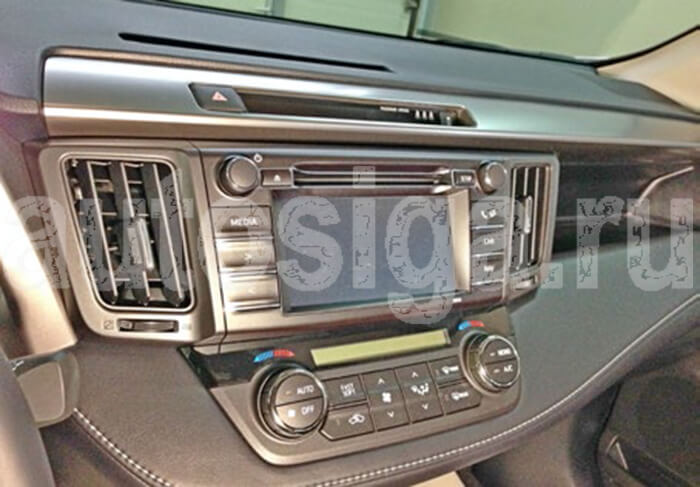

Передняя панель

Общий вид передней панели

Для этого необходимо снять верхнюю декоративную накладку передней панели (на защёлках)...

Верхняя декоративная накладка

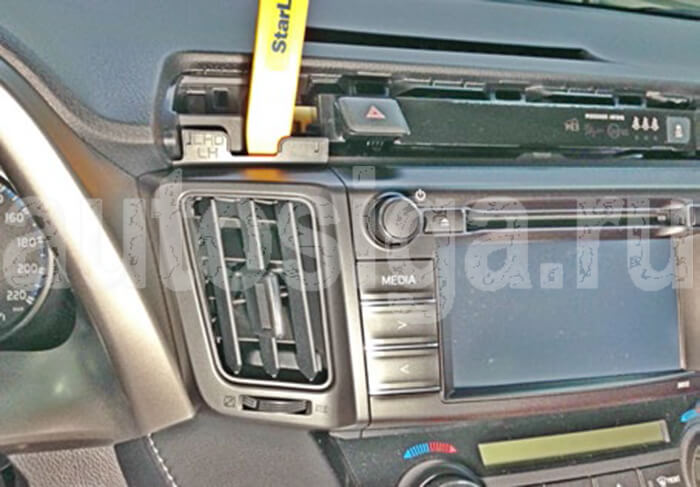

...и воздуховод слева от магнитолы (на защёлках).

Воздуховод слева от магнитолы

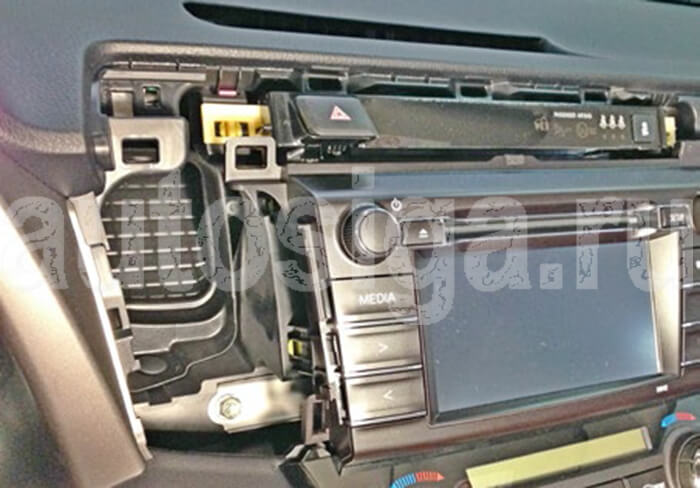

Без воздуховода

Воздуховод слева от магнитолы снят

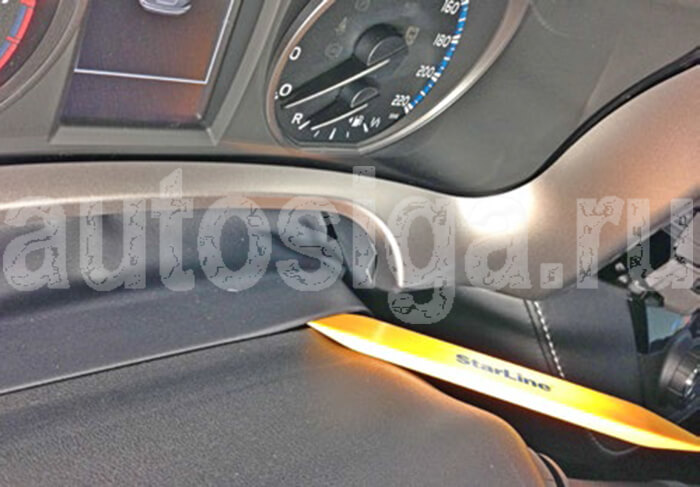

Затем, сняв пылезащитный кожух (на защёлках)...

Пылезащитный кожух

...снять декоративную накладку панели приборов (на защёлках).

Декоративная накладка панели приборов

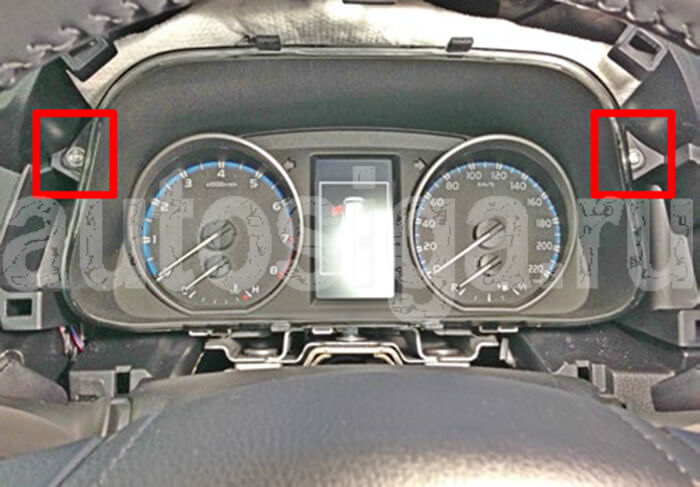

Далее отвернуть два самореза крепления панели приборов и снять её, отсоединив разъёмы.

Крепление панели приборов

Без панели приборов

Панель приборов снята

Для доступа к жгуту разъёма замка зажигания снять кожух рулевого вала.

Кожух рулевого вала

Общий вид кожуха рулевого вала

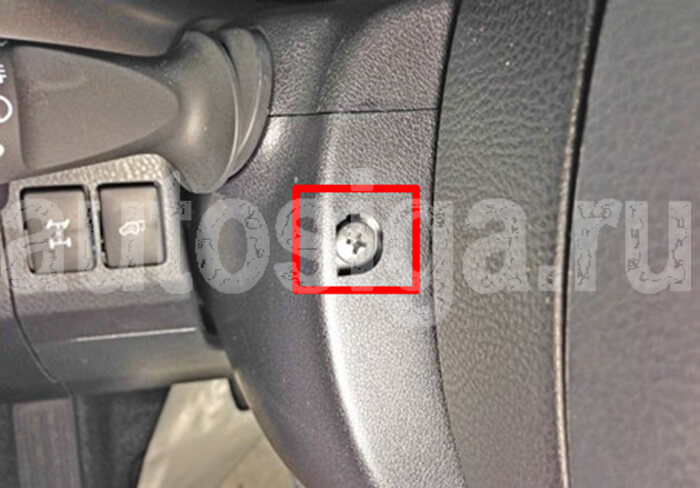

Для этого необходимо отвернуть два самореза - слева...

Саморез крепления кожуха

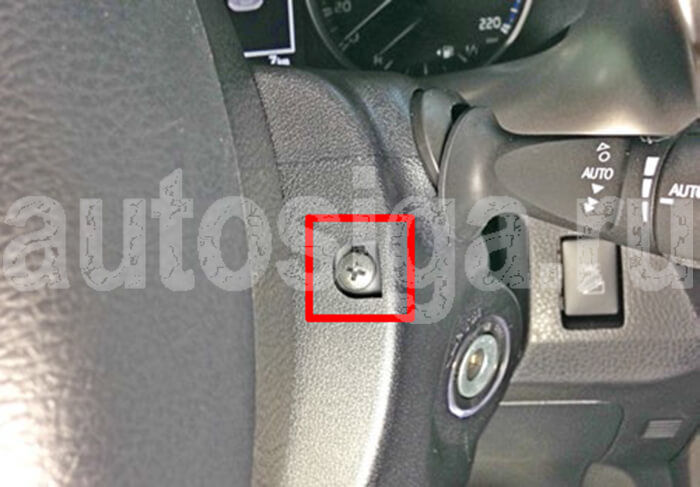

...и справа от рулевого вала.

Саморез крепления кожуха

Снять кожух (на защёлках).

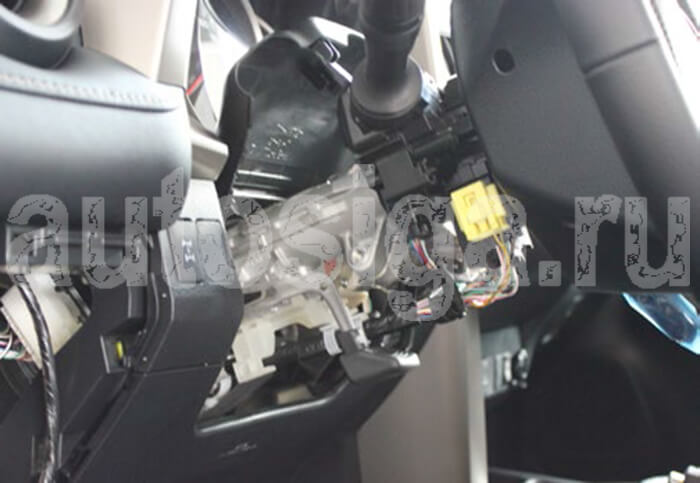

Без кожуха рулевого вала

Кожух рулевого вала снят

Подключение и установка автосигнализации на Toyota RAV 4

Работа под капотом

Установите под капотом сирену и датчик температуры двигателя.

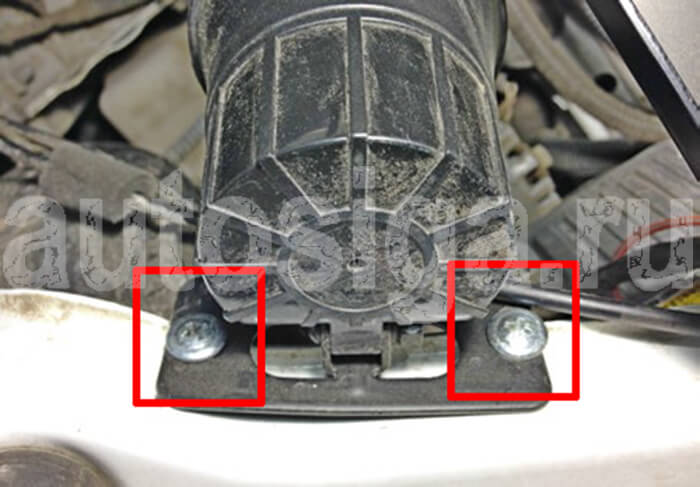

Установка сирены

Крепление сирены

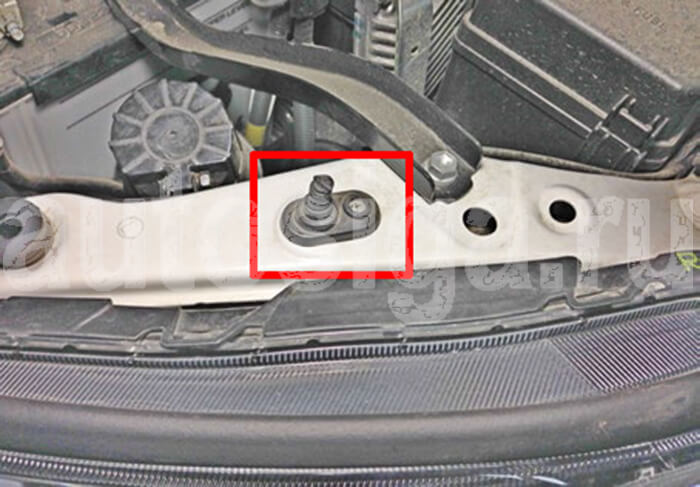

Установите концевик капота.

Концевик капота

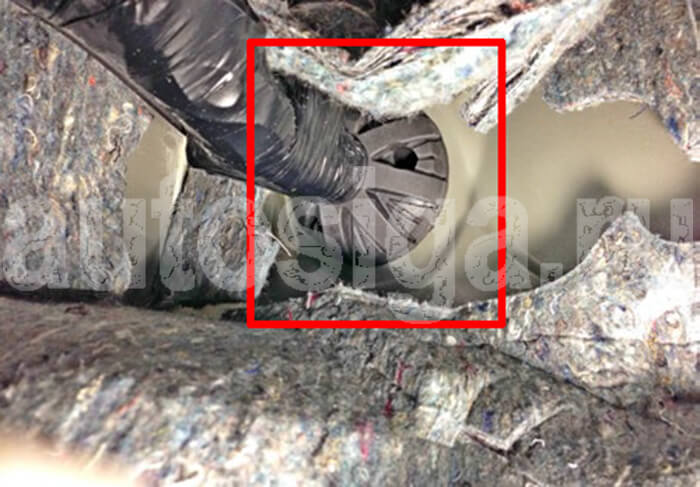

Провода из салона под капот можно проложить через штатный уплотнитель с левой стороны моторного щита.

Штатный уплотнитель

Подключение сигнализации

Установите антенну, светодиод и сервисную кнопку.

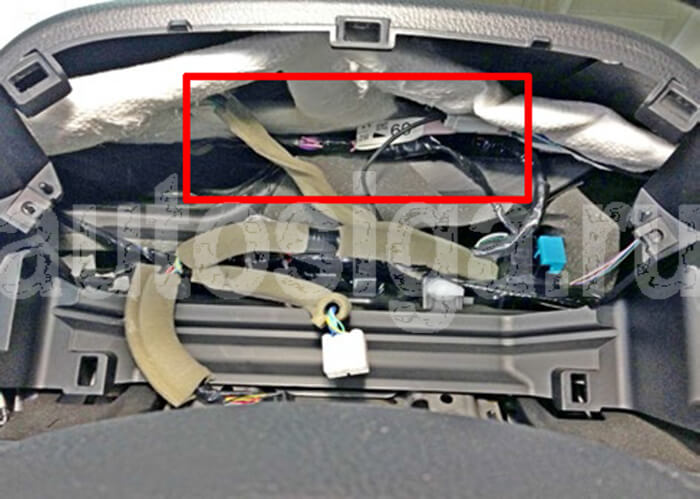

Блок автосигнализации можно расположить за панелью приборов.

Расположение блока сигнализации

Подключение массы в левой кик-панели в штатном месте.

Масса

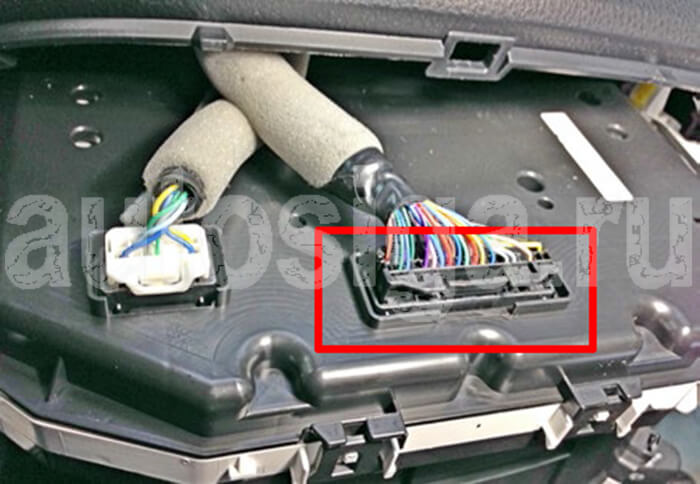

К СAN-шине подключаемся в жгуте чёрного разъёма панели приборов.

Местоположение разъёма

CAN-шина

CAN-H - зелёный, CAN-L - белый

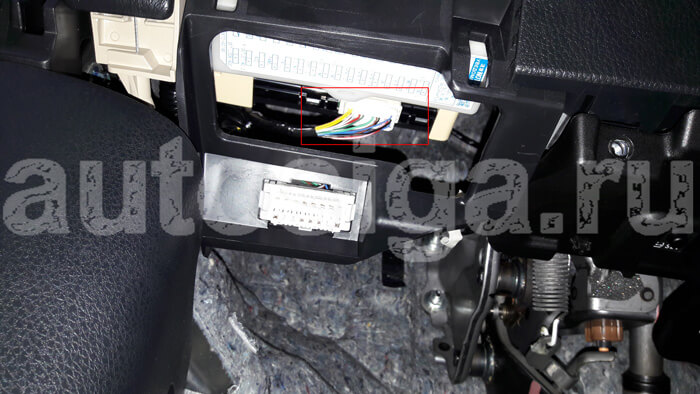

Также к линии can можно подключиться и в белом разъёме BCM.

Разъём для подключения can

Расположение разъёма в BCM для подключения к CAN

Can шина
CAN-шина - зелёный и белый

Из can можно считать информацию о концевиках дверей, зажигании, заведённом двигателе, педали тормоза, паркинге для АКПП и ручнике для МКПП. По can проходит управление центральным замком, аварийкой. Можно открыть багажник (происходит только отщёлкивание), поднять водительское стекло, организовать режим Slave и выполнить блокировку двигателя (если это позволяет функционал can модуля автосигнализации).

Настройки can модуля

Таблица с настройками can на примере сигнализация Starline

В жгуте разъёма замка зажигания подключить силовые цепи запуска двигателя.

Местоположение разъёма

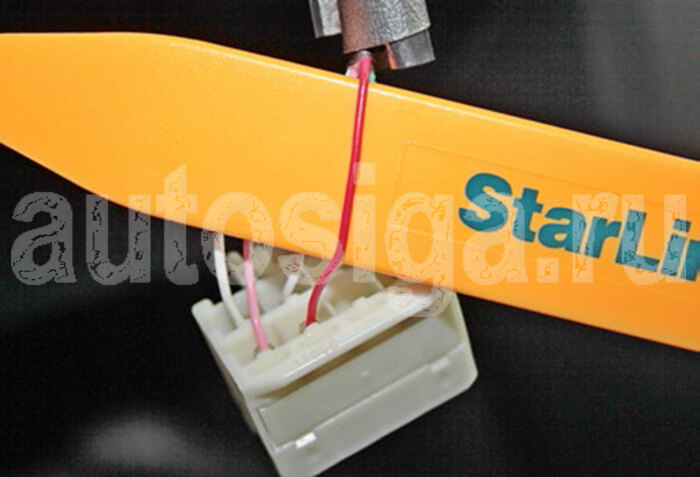

Аксессуары

Аксессуары (АСС) - красный

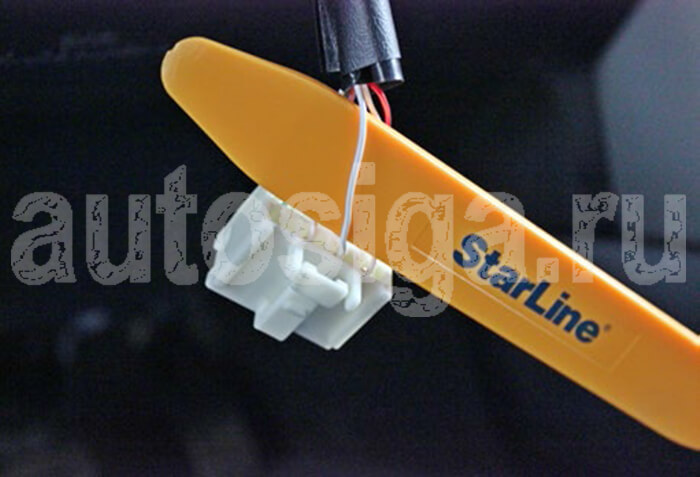

Зажигание 1

Зажигание 1 (IGN1)  - белый

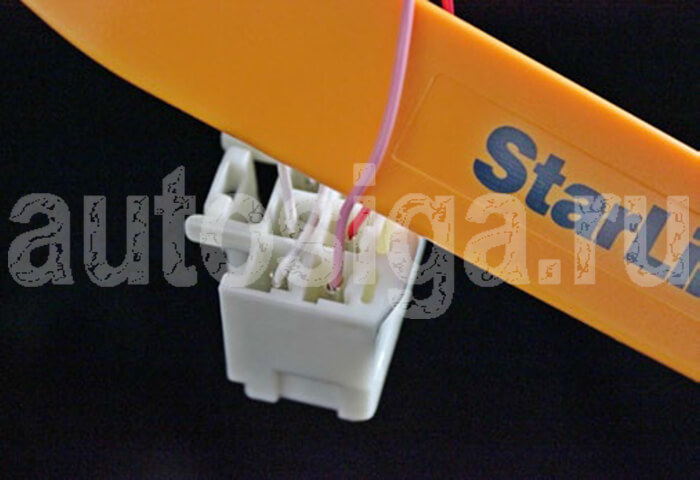

Зажигание 2

Зажигание 2 (IGN2) - розовый

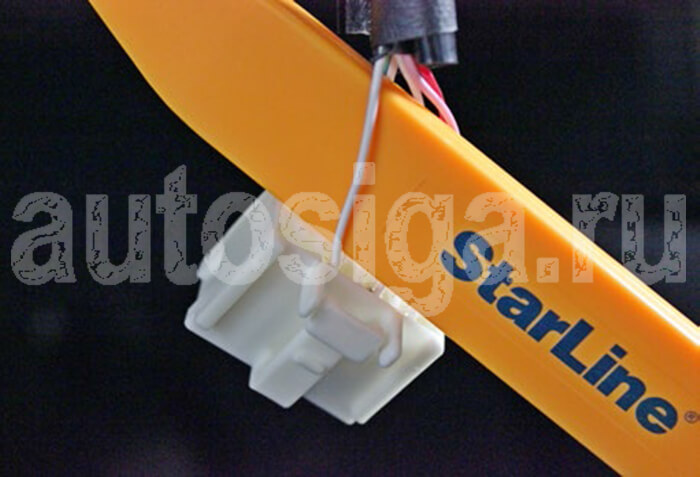

Стартер (белый)

Стартер (ST) - белый

На автомобилях с механической коробкой переключения передач подключить имитацию нажатия педали сцепления в жгуте разъёма педали сцепления согласно схеме, приведённой ниже.

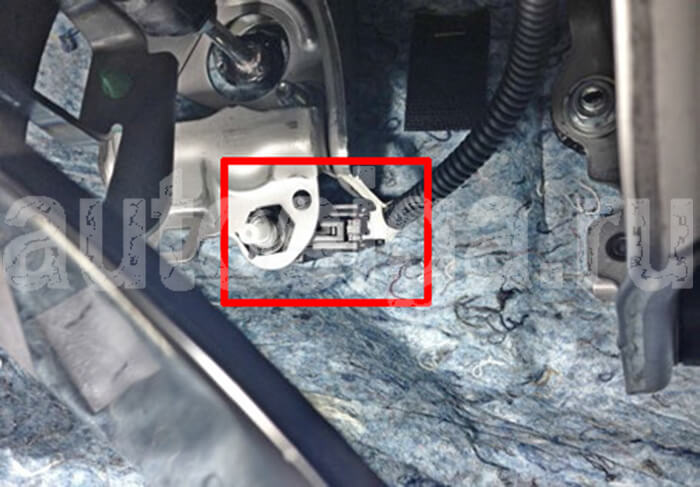

Разъём

Местоположение разъёма педали сцепления

Схема подключения

Схема подключения к разъёму педали сцепления на примере сигнализации Starline

Выполнить подключение питания автосигнализации и силового модуля автозапуска на монтажном блоке предохранителей.

Питание +12В

Питание +12В - белый

Обход штатного иммобилайзера

Для обхода штатного иммобилайзера вынуть элемент питания из ключа и поместить ключ в модуль обхода иммобилайзера. Можно использовать не ключ, а дополнительно изготовленный чип. Затем разместить антенну модуля обхода на штатной антенне, расположенной на замке зажигания.

Расположение антенны обходчика

Расположение антенны модуля обхода иммобилйзера на штатной антенне
