Точки подключения автосигнализации на Toyota RAV-4 2013-2014 год, PTS, подключение через Fortin Evo-All (прошивка 79[05])

Автор: RA9UBD

Цепь

Цвет

Полярность

Расположение

Разбираем верхнюю часть торпеды. Всё легко снимается, как на всех Toyota.
Сигнализация ставилась StarLine E90. (Но достаточно и А91)

+ 12V

Синий

Положительная

Над рулевой колонкой, провод питания ЭУР. (См. Фото 2)

Зажигание (статус)

(Для Fortin и сигнализации)

Розовый

Положительная

В жгуте от рулевой колонки. Провода идут с разъёма рамка руля. (См. Фото 1)

(Подключиться к этим проводам можно около разъёма замка руля. Но что бы от рулевой колонки не тянуть сопли, то можно жгут рулевой колонки вытащить на верх, и там сделать подсоединение)

Замок руля (Для Fortin)

Зелёный



КАН шина (Для Fortin)

Чёрный и белый



В жгуте к разъёму 3. (См. Фото 2 и 3) (Эти же провода на диагностическом разъёме)

Повороты (Для сигнализации)

Зелёный и Синий

Положительная

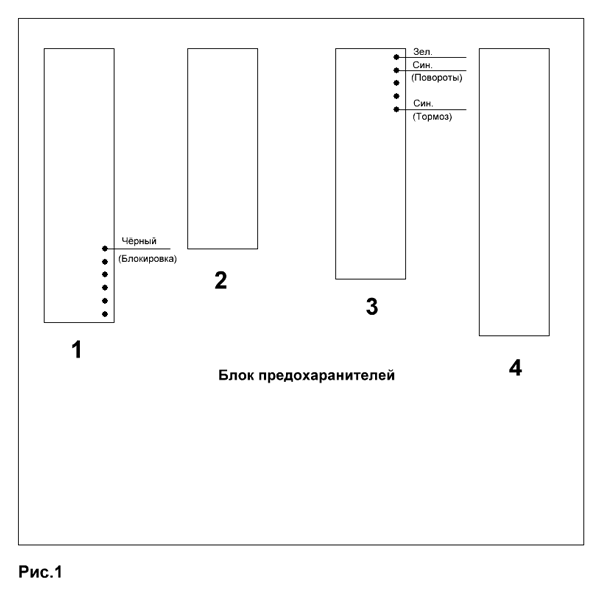

В жгуте к разъёму 3. (См. Фото 2 и 3, Рис. 1)

Тормоз (Для сигнализации)

Синий

Положительная

Тахометр (Для сигнализации)

Серый

Импульсы

В жгуте. (См. Фото 2) (Этот же провод на диагностическом разъёме)

TX и RX (Для Fortin)

-

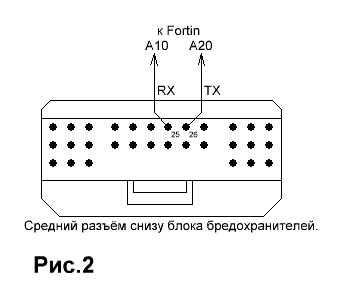

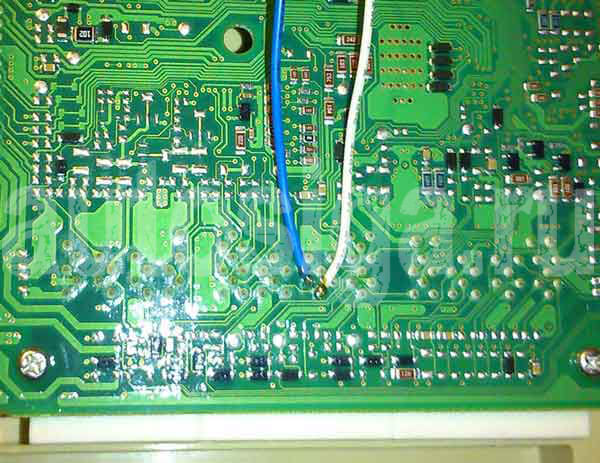

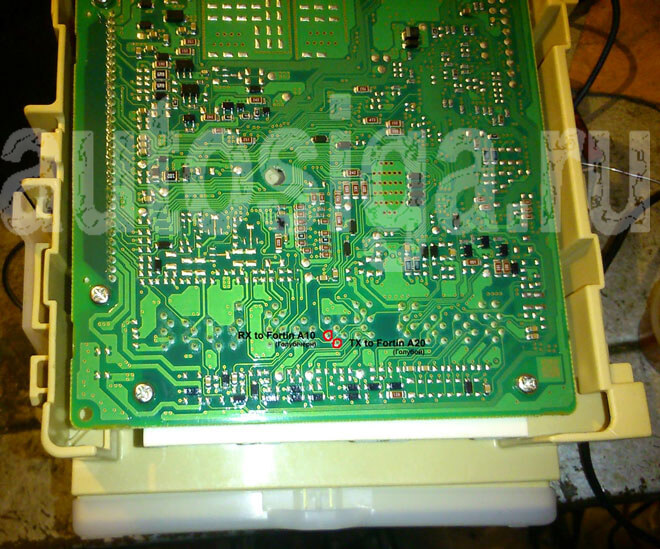

Если на среднем разъёме, снизу блока предохранителей нет вставленных проводов в пины TX и RX, в 25 и 26 контакты (См. Рис. 2), то можно подпаяться к плате в блоке предохранителей. (См. Фото 4 - 6)

Всё остальное для сигнализации берётся с модуля фортин. Согласно инструкции по подключению Fortin к Toyota Auris, Corolla, RAV-4 .

Запуск двигателя происходит подачей массы от зажигания сигнализации на контакт А8 Фортина и последующим импульсом 0,8 сек или более от стартера сигнализации на контакт А9 Фортина. Сигнализацию программируем как работа с обычной ключевой машиной, время работы стартера 0,8 сек, контроль по тахометру, задержка перед стартом 5 сек.

Блокировка 1

Чёрный

Положительная

На разъёме 1 (См. Фото 2 и Рис. 1)

Блокировка 2 (под капотом)

Жёлтый

Положительная

Питание форсунок и катушек находится в жгуте от двигателя к блоку реле справа, под капотом. Для доступа нужно снять ECU и короб воздушного фильтра.

Установка Starline E90 на Toyota RAV 2014
Фото 1

Установка Starline E90 на Toyota RAV 2014
Фото 2

Установка Starline E90 на Toyota RAV 2014
Фото 3

Установка Starline E90 на Toyota RAV 2014

Установка Starline E90 на Toyota RAV 2014
Фото 4

Установка Starline E90 на Toyota RAV 2014

Установка Starline E90 на Toyota RAV 2014
Фото 5

Установка Starline E90 на Toyota RAV 2014
Фото 6
