Установка сигнализации Nissan Serena 2015 Гибрид (С26): фото точек подключения

По can Pandora:

• видит
• концевики дверей, капота, багажника;
• зажигание;
• педаль тормоза;
• габариты;
• парковку;
• заведённый двигатель;
• слейв;
• топливо в литрах;
• пробег.

• управляет
• центральным замком;
• аварийкой.

Но зажигание лучше подключить по аналогу.

Подключаем на разъёме OBD – Can-H (pin 6), Can-L (pin 14).

На кнопке запуска подключаемся сигнализацией для запуска и остановки двигателя. Чуть ниже на блоке иммобилайзера подключаемся к проводам обхода штатного иммо.

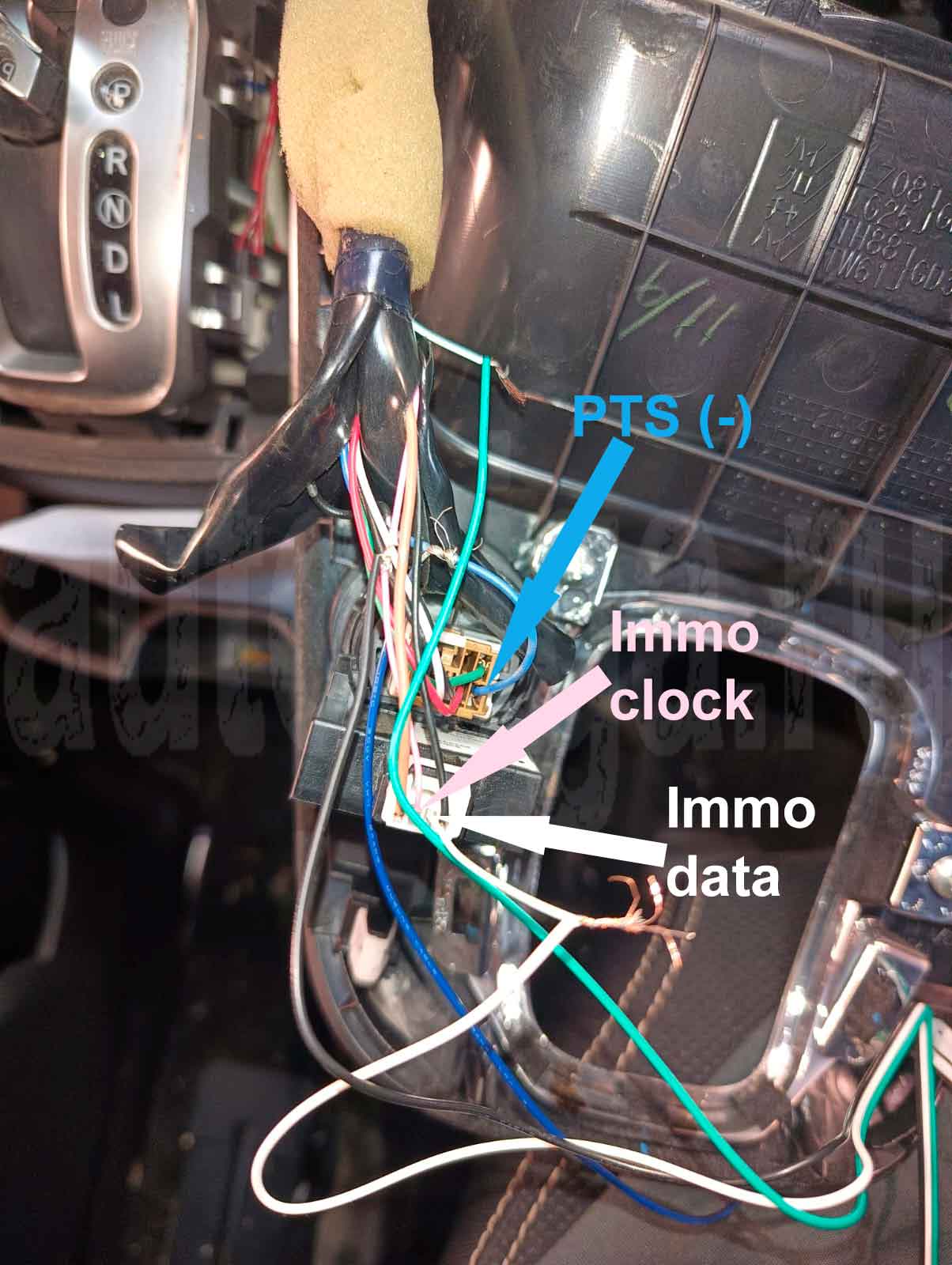

Запуск/остановка (-) – синий на кнопке PTS, Immo Data (-) – белый, Immo Clock (-) – розовый на разъёме штатного иммобилайзера

На разъёме педали тормоза для автоматического и дистанционного запусков подключаемся к проводу, на котором появляется "+12В" при нажатии на педаль тормоза.

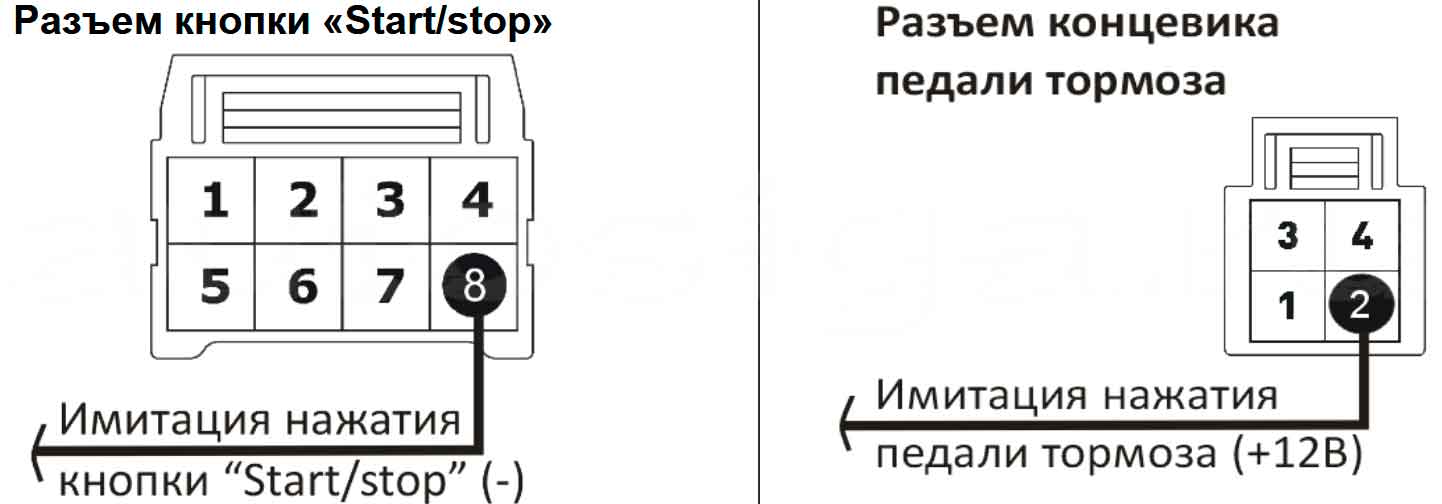

Схема подключения проводов сигнализации для организации автозапуска на Nissan Serena C26 S-Hybrid

Программируем Pandora:

• обход иммобилайзера – обход Suzuki / Nissan;
• автомобиль с кнопкой Start/Stop – разрешено;
• время нажатия кнопки Start/Stop – 3 сек.

Для обучения выход системы IMMO KEY 2 (черный) подключается к проводу автомобиля «immo clock» (Pin#2); выход системы IMMO KEY 1 OUT (зеленый) подключается к проводу автомобиля «immo data» (Pin#3).

Подключение разъёма иммо-кей Pandora к проводке Nissan Serena C26 S-Hybrid для обхода штатного иммобилайзера

Не забываем, что обучение проходит без батарейки в штатном ключе! Зажигание включаем, поднося ключ без батарейки к кнопке PTS.

После автозапуска необходимо имитировать открытие двери водителя. Для этого подать отрицательный импульс на концевик водителя после автозапуска.

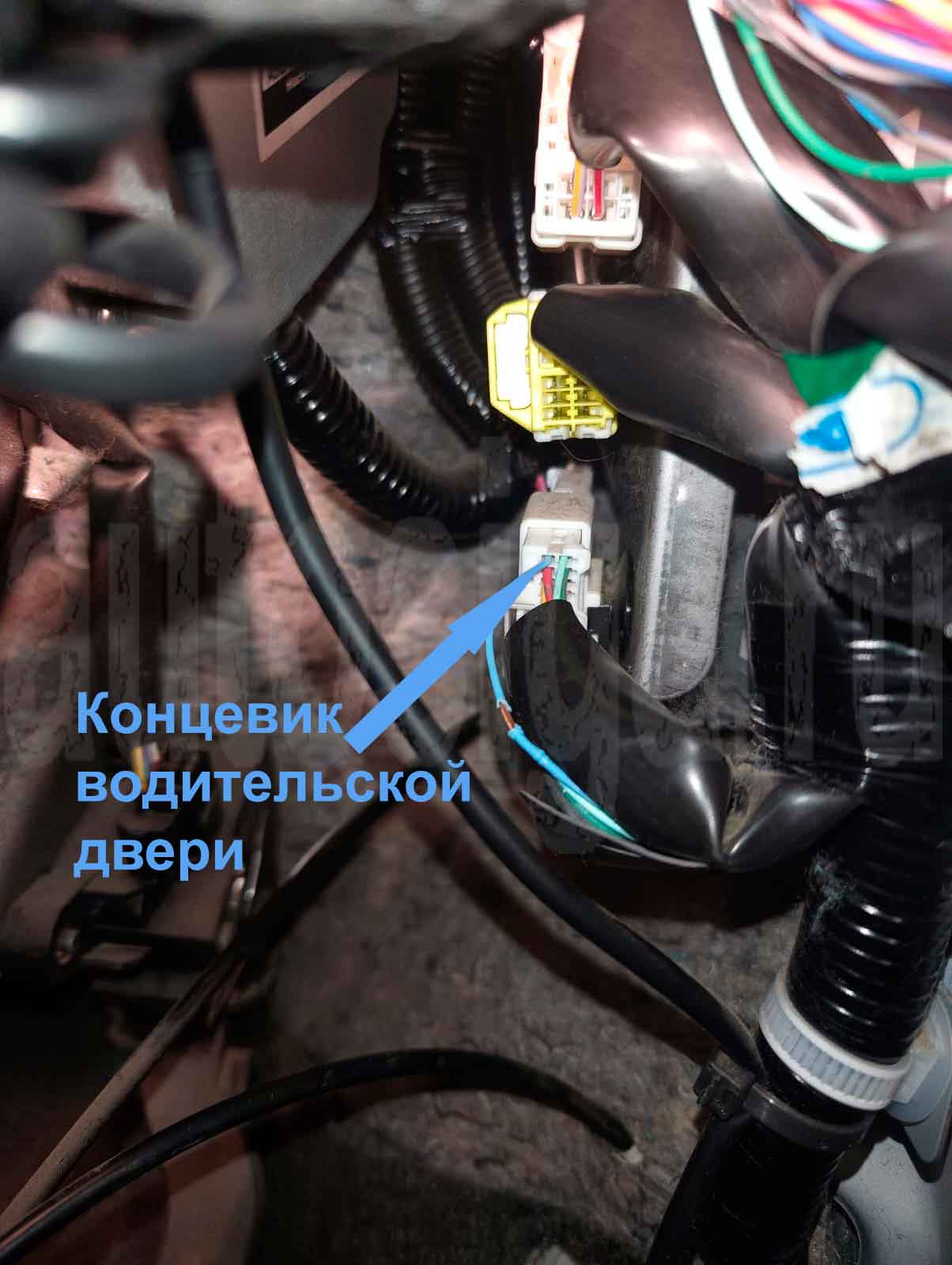

Концевик двери водителя (-) – синий в правой кик-панели
