Установка и подключение автосигнализации на Toyota RAV4 2012-2016

Автор zont-online.ru

Toyota RAV4 2012-2016

Установим на Toyota RAV4 сигнализацию с автозапуском. В качестве обходчика штатного иммобилайзера используем обычный транспондерный обходчик.

Подготовка к установке автосигнализации на Toyota RAV4 - разбор салона

Разбираем частично салон для удобства подключения и установки сигнализации на Toyota RAV4.

Установка сигнализации на Toyota RAV4 2012-2016
Изначально снимите накладку над педалями, открутив два самореза

Установка сигнализации на Toyota RAV4 2012-2016
После чего снимите крышку блока предохранителей

Установка сигнализации на Toyota RAV4 2012-2016
Отщёлкните пыльник между кожухом рулевой колонки и накладкой щитка приборов

Установка сигнализации на Toyota RAV4 2012-2016
После чего снимите накладку щитка приборов на защёлках

Установка сигнализации на Toyota RAV4 2012-2016
Для демонтажа кожуха рулевого вала нажмите тонкой отвёрткой в защёлки слева и справа в торце рулевой колонки, освободив клипсы. После чего расщёлкните кожух по всему периметру и снимите сначала нижнюю, а потом верхнюю половины.

Установка сигнализации на Toyota RAV4 2012-2016
Выверните два самореза крепления щитка приборов и снимите его

Установка сигнализации на Toyota RAV4 2012-2016
Щиток приборов снят. Центральный блок сигнализации возможно расположить за щитком приборов.

Установка сигнализации на Toyota RAV4 2012-2016
Провода под капот можно пробросить через штатный уплотнитель левее педального узла

Установка сигнализации на Toyota RAV4

На Toyota RAV4 через CAN возможно чтение статусов дверей, капота (при наличии концевика капота), багажника, зажигания, тахометра, штатной охраны, педали тормоза, ручного тормоза и управление центральным замком, аварийной сигнализацией, подъёмом водительского стекла, отпирание багажника.

Подключите массу сигнализации в любом удобном месте под штатный болт или гайку на массу автомобиля.

Установка сигнализации на Toyota RAV4 2012-2016
Подключение к CAN-шине осуществите в диагностическом разъёме OBDII. CAN-H – чёрный, pin6, CAN-L – белый, pin14.

Установка сигнализации на Toyota RAV4 2012-2016
Питание подключите на блоке BCM с толстых синего или белого проводов

Установка сигнализации на Toyota RAV4 2012-2016
Подключения цепей автозапуска выполните в жгуте замка зажигания

Установка сигнализации на Toyota RAV4 2012-2016
Зажигание 1 - белый

Установка сигнализации на Toyota RAV4 2012-2016
Зажигание 2 - розовый

Установка сигнализации на Toyota RAV4 2012-2016
Стартер 1 - жёлтый

Установка сигнализации на Toyota RAV4 2012-2016
Стартер 2 - белый

Подключите питание на транспондерный обходчик иммобилайзера в соответствии с инструкцией производителя.

Установка сигнализации на Toyota RAV4 2012-2016
Расположите рамку антенны на штатном считывателе RFID чипа

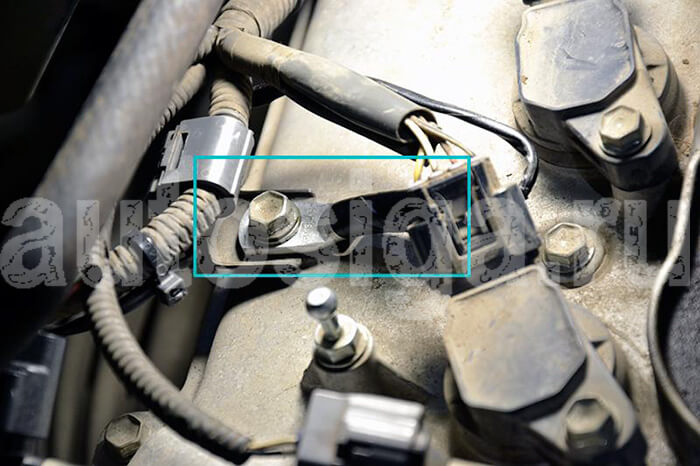

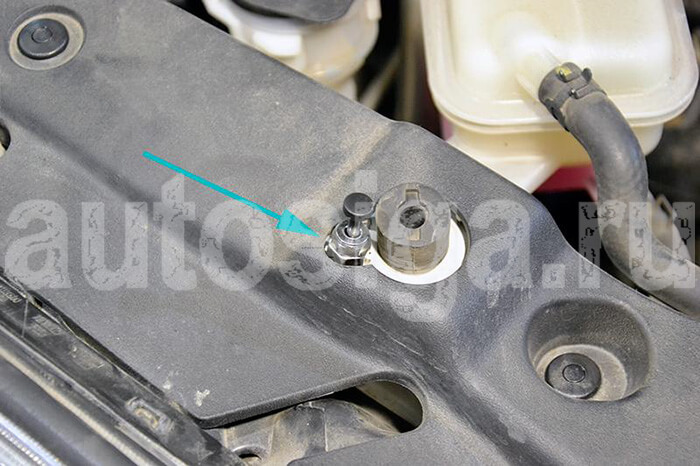

Установите под капотом сирену, датчик температуры двигателя и, при необходимости, концевик капота. Возможные места установки:

Установка сигнализации на Toyota RAV4 2012-2016

Установка сигнализации на Toyota RAV4 2012-2016

Установка сигнализации на Toyota RAV4 2012-2016
