Карта монтажа автосигнализации StarLine А91 на автомобиль Suzuki Jimny Sierra, кузов JB43W, 2007г, правый руль, АКПП

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Установка A91 на Suzuki Jimny Sierra
Фото 1.1. Снимаем накладку правой стойки лобового стекла. Клипсы могут остаться в стойке. Извлекаем их утконосами.

Установка A91 на Suzuki Jimny Sierra
Фото 1.2. Открываем крышку подторпедника (клипсы сверху) и снимаем её с осей поворота внизу.

Установка A91 на Suzuki Jimny Sierra
Фото 1.3. Снимаем накладки порогов (на примере накладки в проеме двери водителя, зацепы по торцам и клипсы вдоль порога).

Установка A91 на Suzuki Jimny Sierra
Фото 1.4. Снимаем накладки КИК-панелей, повернув сердцевину клипсы и вытащив клипсу (на примере правой КИК-панели).

Установка A91 на Suzuki Jimny Sierra
Фото 1.5. Выкручиваем два самореза в верхней части обрамления доски приборов и вытаскиваем обрамление – клипсы.

Установка A91 на Suzuki Jimny Sierra
Фото 1.6. Выкручиваем два самореза крепления доски приборов снизу и вытаскиваем доску приборов, слегка дернув (с обратной стороны еще две клипсы).

Установка A91 на Suzuki Jimny Sierra
Фото 1.7. Для снятия магнитолы сначала снимаем накладку. Для этого вытаскиваем пепельницу и поддеваем накладку снизу.

Установка A91 на Suzuki Jimny Sierra
Фото 1.8. Выкручиваем четыре самореза крепления магнитолы и вытаскиваем её.

Установка A91 на Suzuki Jimny Sierra
Фото 2.1. В жгуте доски приборов подключаем контроль дверей, работы двигателя и управление световой сигнализацией.

Установка A91 на Suzuki Jimny Sierra

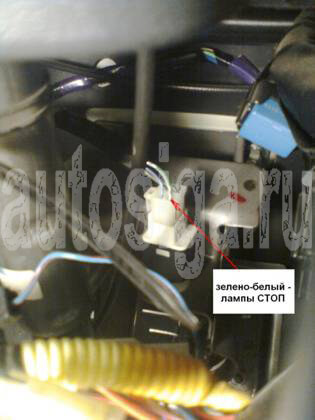

Фото 2.2. В жгуте педали СТОП подключаем контроль тормоза.

Установка A91 на Suzuki Jimny Sierra
Фото 2.3. В пучке проводов двери водителя подключаем управление центральным замком (ЦЗ) по схеме 2.1

Установка A91 на Suzuki Jimny Sierra
Схема 2.1. Управление ЦЗ.

Перемычку черно-красного провода на разъеме Х2 сигнализации перекусываем так, чтобы получилось по хвостику с каждого НР-контакта реле.

Соединяем их «крест-накрест» с сине-черным и зелено-черным проводами.

Получившуюся схему включаем в разрыв штатных слаботочных проводов управления ЦЗ.

Установка A91 на Suzuki Jimny Sierra
Фото 2.4. В белом большом разъеме левой КИК-панели можно сделать дополнительную блокировку.

Установка A91 на Suzuki Jimny Sierra
Фото 2.5. Подключение силовых проводов делаем в жгуте замка зажигания. Зажигание 2 на время вращения стартера отключается. АСС отвечает за работу магнитолы и прикуривателя.

Установка A91 на Suzuki Jimny Sierra
Фото 2.6. Датчик удара крепим на трубе-кожухе рулевого вала над педалями.

Установка A91 на Suzuki Jimny Sierra
Фото 2.7. Сирену устанавливаем на щите моторного отсека. Кнопку капота – на планке радиатора, просверлив под неё отверстие.

Установка A91 на Suzuki Jimny Sierra
Фото 2.8. Датчик температуры устанавливаем справа на впускном коллекторе. Провод в подкапотное пространство выводим через заглушку над вакуумным усилителем тормоза.

Установка A91 на Suzuki Jimny Sierra
Фото 2.9. Светодиод устанавливаем в накладке правой стойки лобового стекла.

Установка A91 на Suzuki Jimny Sierra
Фото 2.10. Модуль приемо-передатчика наклеиваем на чистый участок лобового стекла.

В настройках Starline программируем прокрутку 3,6 сек, контроль «тахометр».

Старик

Комментарии

Ц.з. справа блочок белый от руля,туда припаяться на крайние контакты реле,упрааление по минусу
подойдет ли данная карта для сузуки джимни 2012 года выпуска?
Цитирую Алексей:
Здраствуйте, а диоды не нужны при подключении концевиков дверей?

Не надо
Здраствуйте, а диоды не нужны при подключении концевиков дверей?
