Подключение автосигнализации на Suzuki Jimny 2008

Привет, Дмитрий! Очередной отчёт. Фотоархив с документацией и дополнительной информацией лежит по ссылке.

Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

На панели приборов подключаем тахометр, повороты, концевик дверей.

Suzuki Jimny 2008 – провод тахометра
тахометр – коричневый в зелёном разъёме

Suzuki Jimny 2008 – провод концевика дверей
концевик дверей+багажник – чёрный/красный в зелёном разъёме

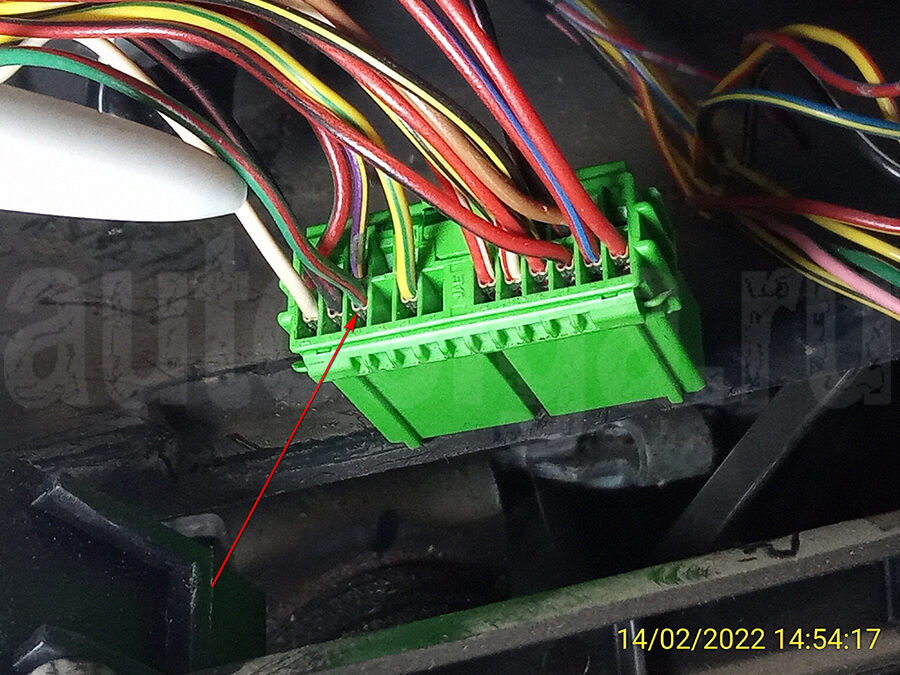

Suzuki Jimny 2008 – провод левого поворота
левый поворот – зелёный/красный в зелёном разъёме

Suzuki Jimny 2008 – провод правого поворота
правый поворот – зелёный/жёлтый в синем разъёме

На разъёме педали тормоза подключаемся к стоп-сигналу.

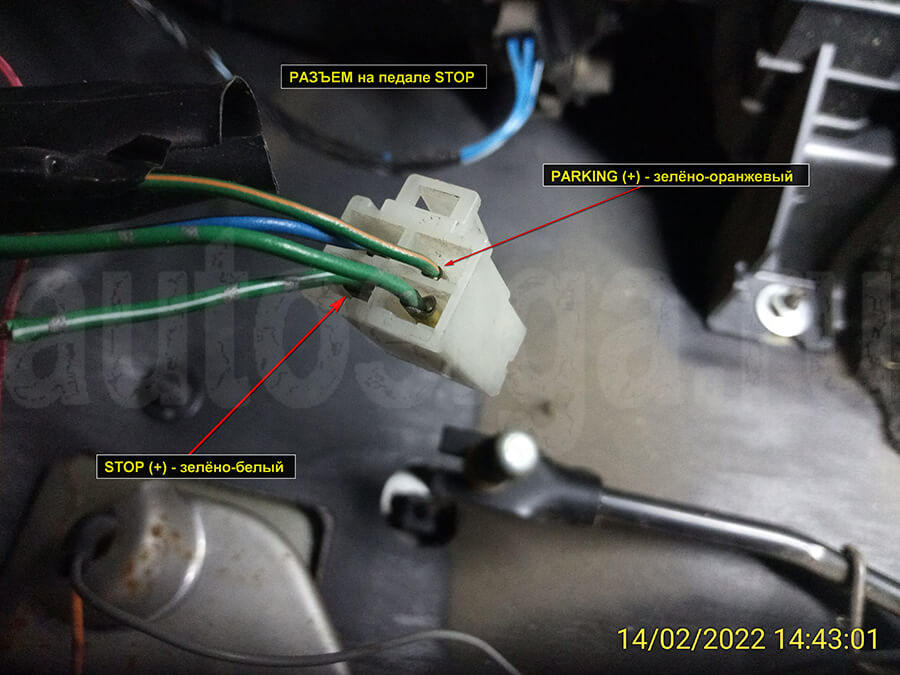

Suzuki Jimny 2008 – провод стоп-сигнала
педаль тормоза – зелёный/белый

На замке зажигания подключаем силовые провода для автозапуска.

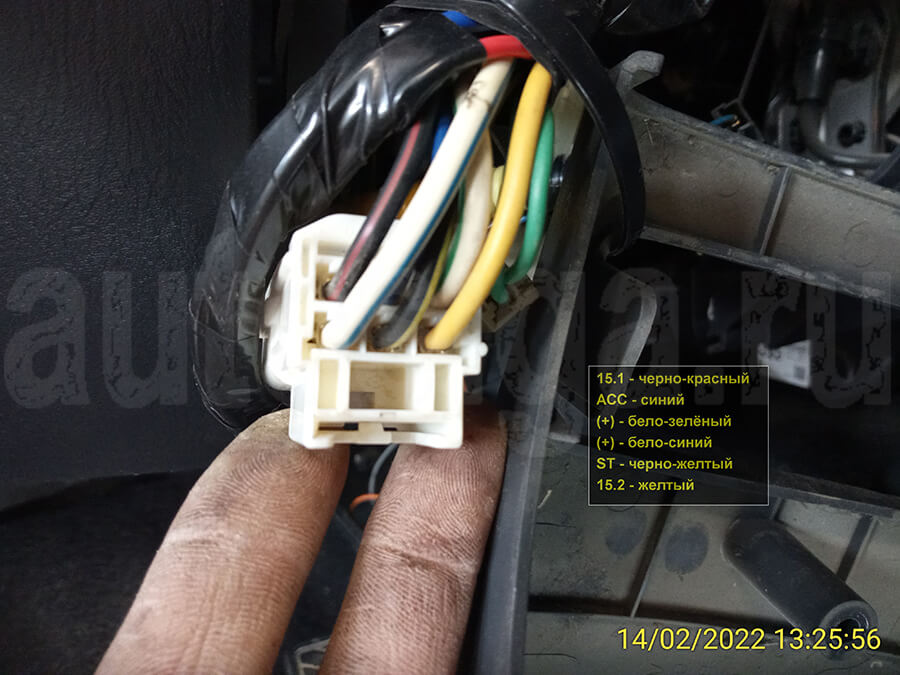

Suzuki Jimny 2008 – силовые провода
+12 – белый/зелёный и белый/синий, зажигание - чёрный/красный, зажигание 2 - жёлтый, асс - синий, стартер - чёрный/жёлтый

Концевик капота ставим свой.

Suzuki Jimny 2008 – установленный концевик капота
концевик капота

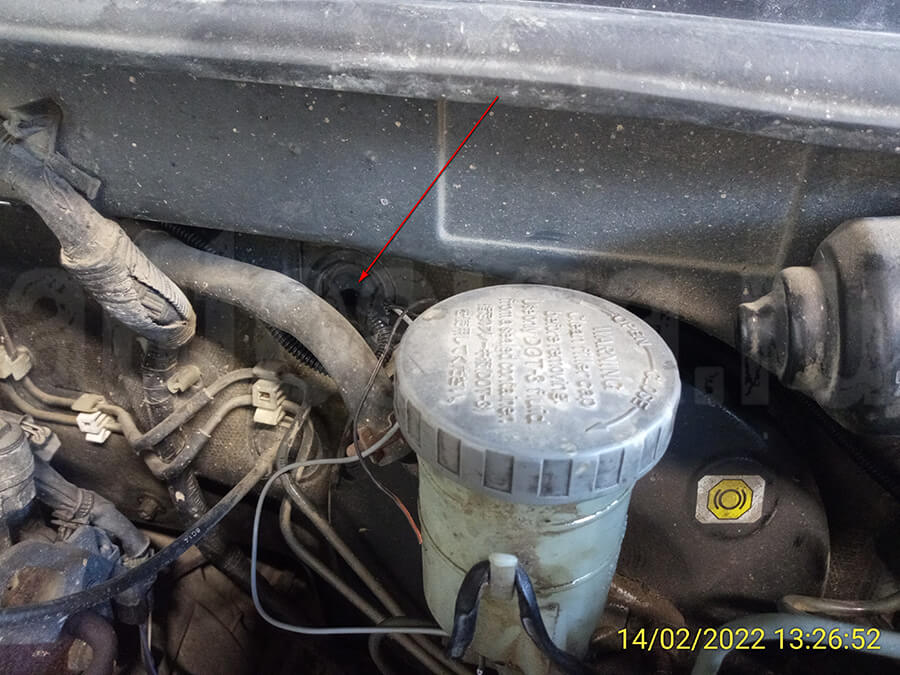

Suzuki Jimny 2008 – переход в подкапотное пространство
переход из салона под капот

Марат
