Установка и подключение автосигнализации на Nissan Teana 2008-2013 по аналогу

Nissan Teana 2008-2013

Подготовка к установке автосигнализации - разбор салона Ниссан Теана

Все точки подключения можно найти на центральном монтажном блоке BCM, на панели приборов и в пороге водителя. Для доступа к ним частично разберём салон.

Снимаем подторпедник

Для этого выполняем нижеследующие действия.

Карман подторпедника
Снимаем карман подторпедника – открываем и тянем вверх

Саморез TORX T20
Отворачиваем саморез TORX T20 крепления подторпедника

2 болта
Отворачиваем 2 болта под головку 10 мм крепления ручки открывания капота

Левая боковая накладка
Снимаем левую боковую накладку торпеды

Боковая накладка снята
Левая боковая накладка снята

Левая накладка магнитолы
Демонтируем левую накладку магнитолы

Без накладки магнитолы
Левая накладка магнитолы снята

Без подторпедника
Снимаем подторпедник

Демонтаж панели приборов

Декоративная накладка торпедо
Снимаем декоративную накладку торпеды (на защелках)

Накладка снята
Вид без накладки торпедо

Саморез
Отворачиваем левый саморез крепления рулевого кожуха

Саморез
Отворачиваем правый саморез крепления рулевого кожуха

Верхний кожух
Снимаем верхнюю накладку руля

Накладка панели приборов
Снимаем накладку панели приборов (на защелках)

Саморезы
Отворачиваем 3 самореза крепления панели приборов и снимаем ее

Без панели
Щиток приборов снят

Вот мы и добрались до BCM.

ВСМ
BCM и его крепление

Разъёмы ВСМ
Разъемы блока ВСМ

Работа под капотом

Установить под капотом сирену.

Сирена
Возможное место установки сирены

Крепление сирены
Крепление сирены на 2 болта М6 с гайкой

Сирена
Крепление сирены на штатное отверстие

Сирена
Крепление сирены на штатную шпильку

Провода в салон протягиваем через штатный уплотнитель слева.

Штатный уплотнитель
Вид из салона штатного уплотнителя

Концевик капота используем штатный. Он встроен в замок капота и может быть синего или салатового цвета.

Концевик капота
Разъем концевика

Провод концевика
Концевик капота – салатовый

Провод концевика
Концевик капота – синий

Подключение и установка автосигнализации на Nissan Teana

В 3-х контактном чёрном разъёме (на рисунке выше он пронумерован цифрой 1) подключаем +12 Вольт и информацию о зажигании.

Зажигание
Информация о включении зажигания (+) – синий/белый

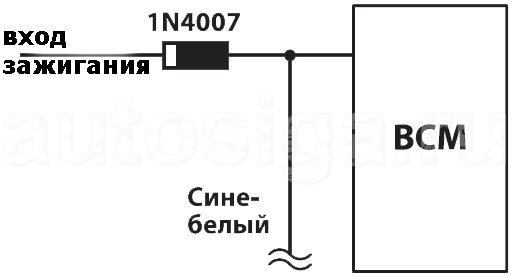

Зажигание к сигнализации подключаем через диод по нижеприведённой схеме.

Зажигание
Схема подключения зажигания

+12
+12 – белый/чёрный

На разъёме 2 подключаем задние двери, багажник и открывание багажника.

Задние концевики
Концевики задние (-) – красный/чёрный (левый) и красный/белый (правый)

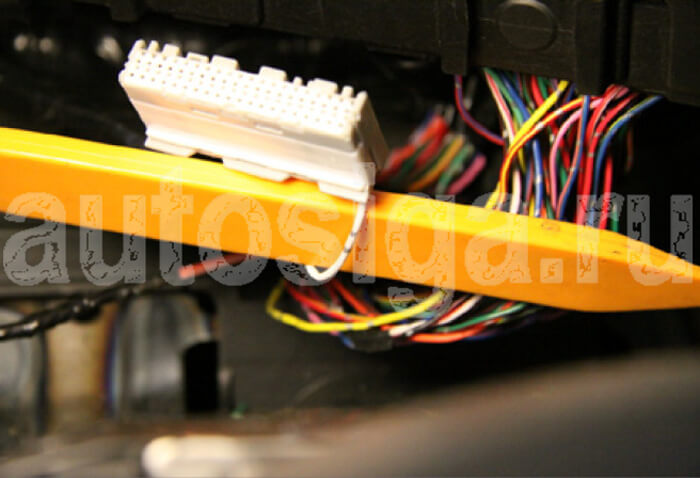

Концевик багажника
Концевик багажника (-) – белый

Открывание багажника
Открывание багажника (-) – синий/красный

На разъёме 3 подключаем запуск и остановку двигателя.

Запуск-остановка
Запуск-остановка двигателя (-) – коричневый на разъёме BCM

Также провод автозапуска можно подключить на кнопке PTS.

Запуск-остановка
Запуск-остановка двигателя (-) – коричневый на кнопке запуска

На разъёме 4 подключаем концевики передних дверей и центральный замок.

Передние концевики
Концевики передних дверей (-) – голубой (водительская) и красный/черный (правая передняя)

По окончании автозапуска можно подать кратковременный минус на концевик водителя для блокировки руля.

Все концевики дверей собираем через диоды для подключения к сигнализации.

Подключение концевиков
Схема подключения концевиков

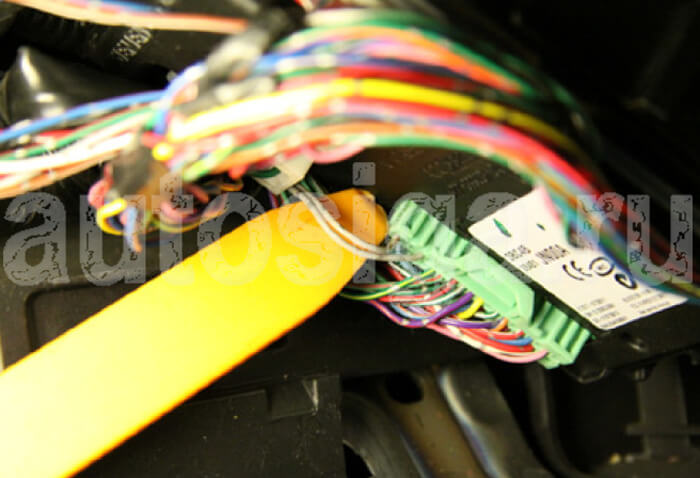

ЦЗ
Центральный замок (-) – серый/красный и серый

В разъёме 5 подключаем открывание багажника и задние повороты.

Задние повороты и отпирание багажника
Задние повороты – зелёный/жёлтый и зелёный/чёрный, открывание багажника (силовой +) - красный

В разъёме 6 подключаем массу и передние повороты.

Передние повороты и масса
Передние повороты – зелёный/жёлтый и зелёный/чёрный, масса – чёрный

На панели приборов подключаем ручник и контроль заведённого двигателя - генератор. Ручник - зелёный/красный, генератор - голубой или коричневый.

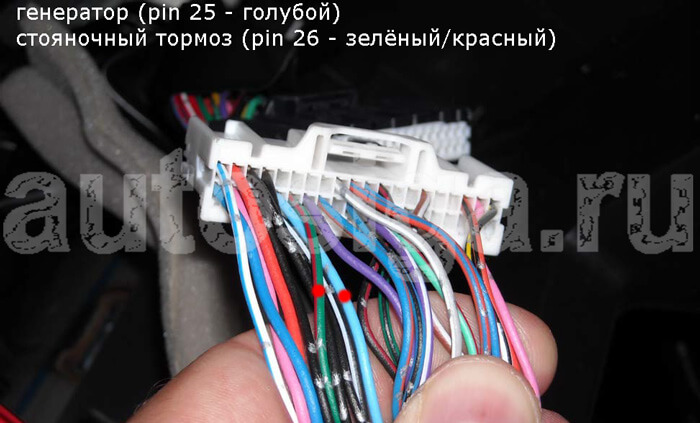

 Генератор и ручник
Генератор (+) – голубой, стояночный тормоз (-) – зелёный/красный

Генератор
Генератор (+) – коричневый

В левом пороге можно выполнить блокировку двигателя (бензонасос) и подключиться к поворотам.

Бензонасос и повороты
Бензонасос (+) – белый, повороты (+) – коричневый и жёлтый

На белом разъёме педали тормоза на салатовый провод подаем сигнал «нажат тормоз» при автоматическом запуске. Этот же салатовый провод используется для считывания информации о тормозе.

Тормоз
Тормоз (+) – салатовый

Обход штатного иммобилайзера на Nissan Teana 2008-2013 при установке сигнализации

Для обхода штатного иммобилайзера проделываем следующие действия.

Саморезы крепления
Снимаем слот ключа с подторпедника (крепление на двух саморезах TORX T20)

Саморезы крышки
Откручиваем три самореза TORX T8

Катушка
Разбираем слот ключа и делаем несколько витков провода вокруг катушки слота

Я всегда делаю 2 витка обыкновенным проводом от сигнализации. На фото, например, намотан провод от автосигнализации Starline (вход от концевика багажника - оранжевый/белый).

На дополнительный чип наматываем 2-4 витка этого же провода и соединяем обе рамки (на чипе и на слоте) по нижеприведённой схеме.

Схема обхода иммобилайзера
Схема обхода
