Установка и подключение сигнализации на Nissan Teana 2003-2008 (J31), правый руль, ключ
Автор
Замок зажигания:
+12 – зелёный
АСС – белый/синий
IGN1 – красный/чёрный (тонкий)
IGN2 – красный
Starter – чёрный/красный (толстый)
Повороты (+) – зеленый/жёлтый и зеленый/чёрный в чёрном разъёме ВСМ

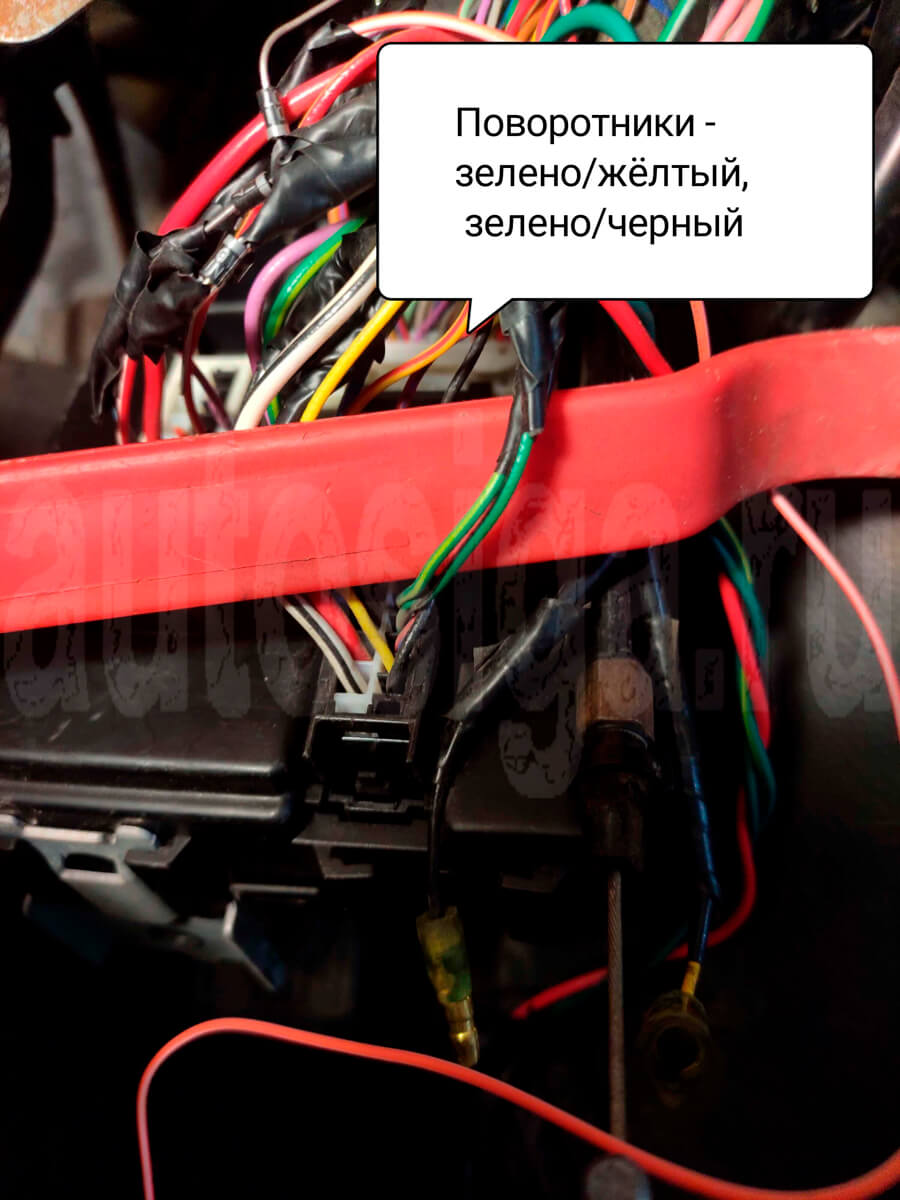

повороты – зеленый/жёлтый и зеленый/чёрный
Концевики дверей (-):
водительская правая – голубой
передняя левая – красный/синий
задняя левая – красный/белый
задняя правая – коричневый
багажника – фиолетовый/белый
Все двери подключать через 2 диода в разрыв, иначе через 30 минут сработка.

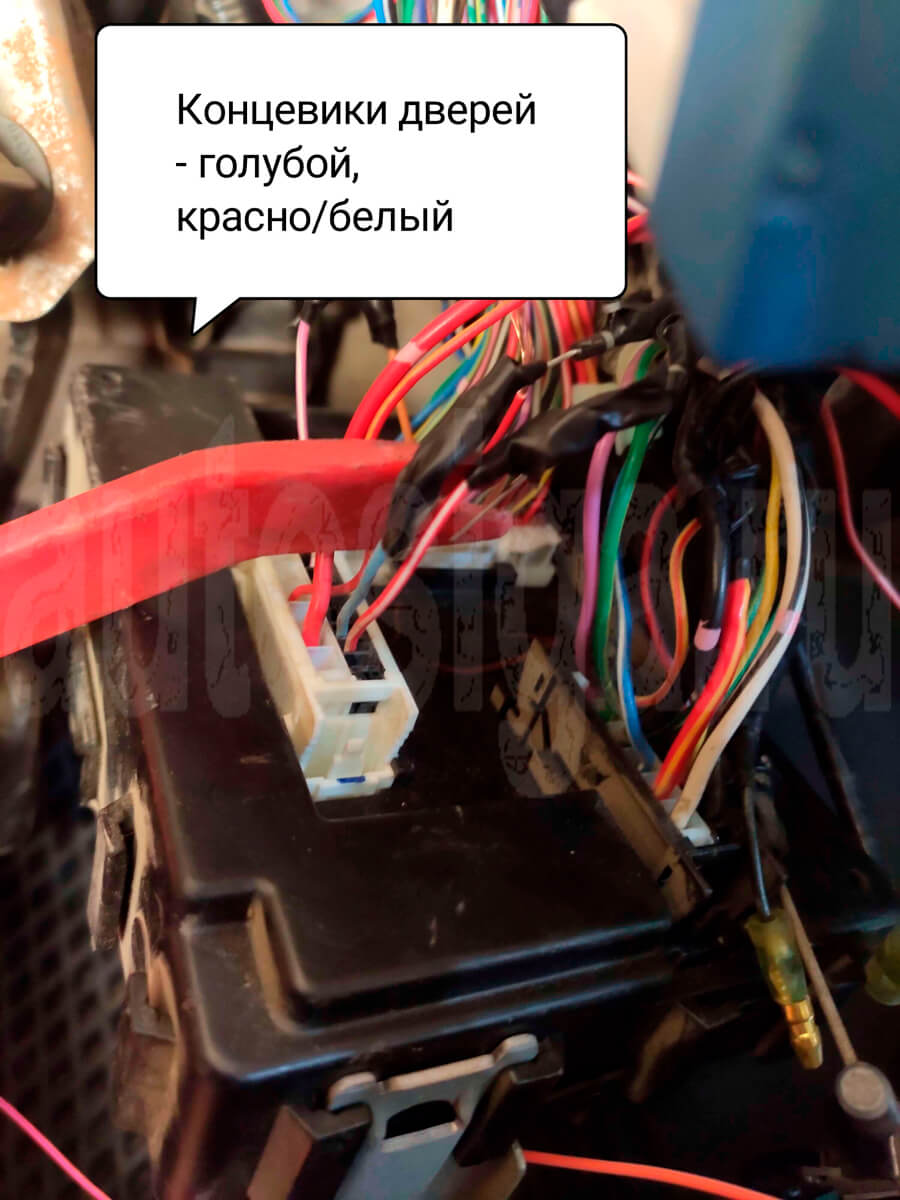

двери (-) – голубой и красный/белый

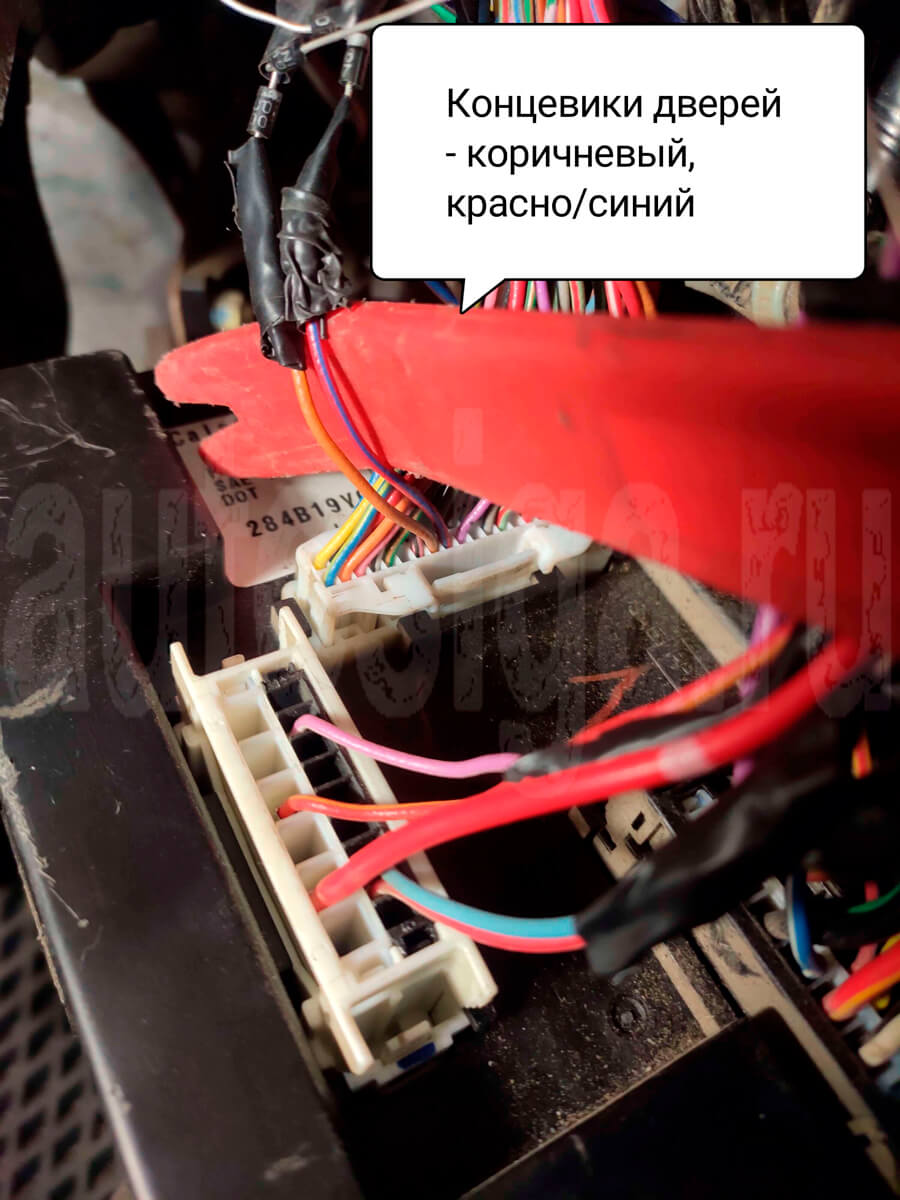

двери (-) – коричневый и красный/синий

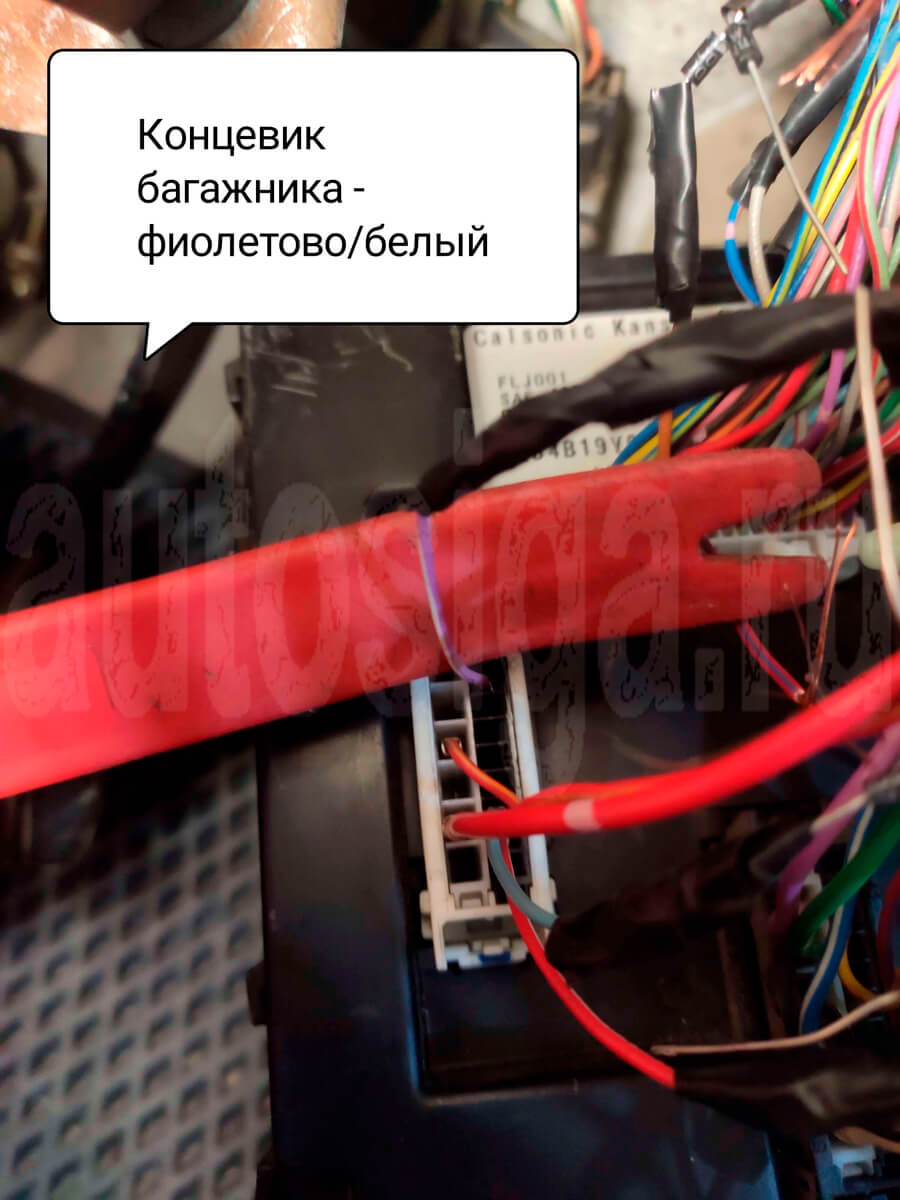

багажник (-) – фиолетовый/белый
Открытие багажника (-) – синий/оранжевый.
открывание багажника (-) – синий/оранжевый
Центральный замок (-):
закрытие – серый
открытие – серый/красный

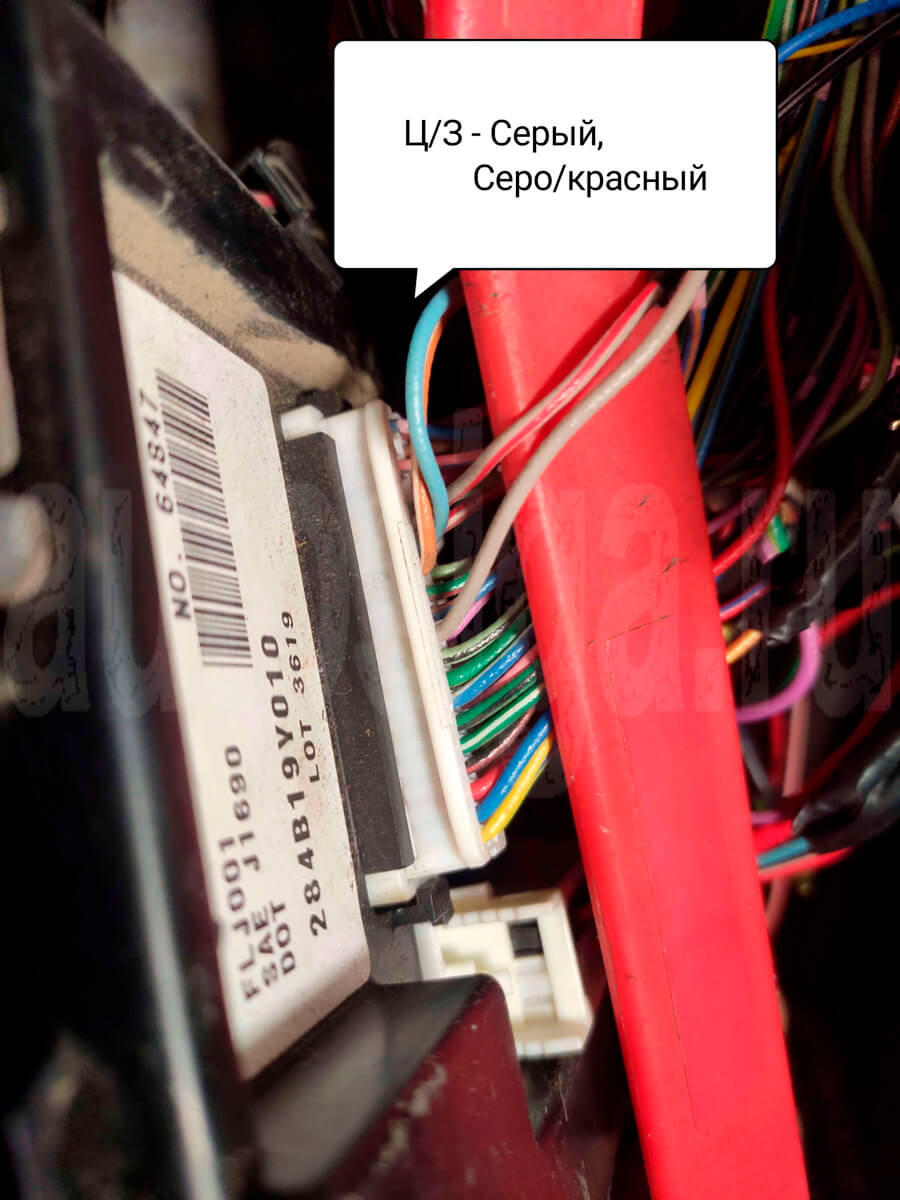

цз (-) – серый и серый/красный
Тормоз – красный/зелёный (лягушка)
Контроль работы двигателя – форсунка или катушка
Kuper
