Фото точек подключения автосигнализации и обхода иммобилайзера на автомобиль Honda Stream 2010, правый руль, АКПП, ключ

Автомобиль Honda Stream 2010 года выпуска

По can (код авто 2613) Pandora/Pandect видит:

  • двери
  • багажник
  • капот
  • заведённый двигатель
  • тормоз
  • нейтраль
  • зажигание
  • включенные габариты
  • температуру двигателя при включенном зажигании
  • пробег.

По can управляет:

  • габаритами
  • штатной охранной системой
  • центральным замком только при выключенном зажигании и включенном управлении штаткой.

Есть режим Slave.

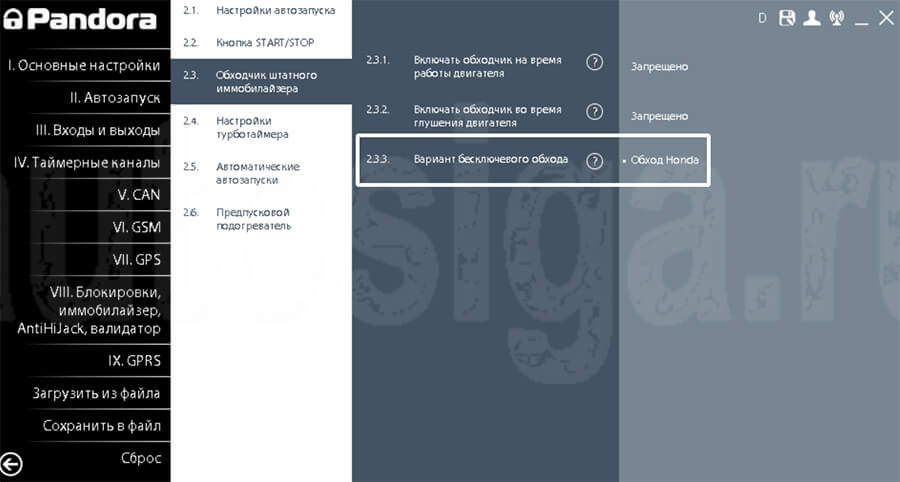

Обход штатного иммобилайзера происходит по lin. В настройках сигнализации указываем "Обход Honda".

Настройка Alarm Studio
Настройка программы Alarm Studio

Подключение к can и lin на Honda Stream

К can и lin можно подключиться в семиконтактном разъёме под рулевой колонкой.

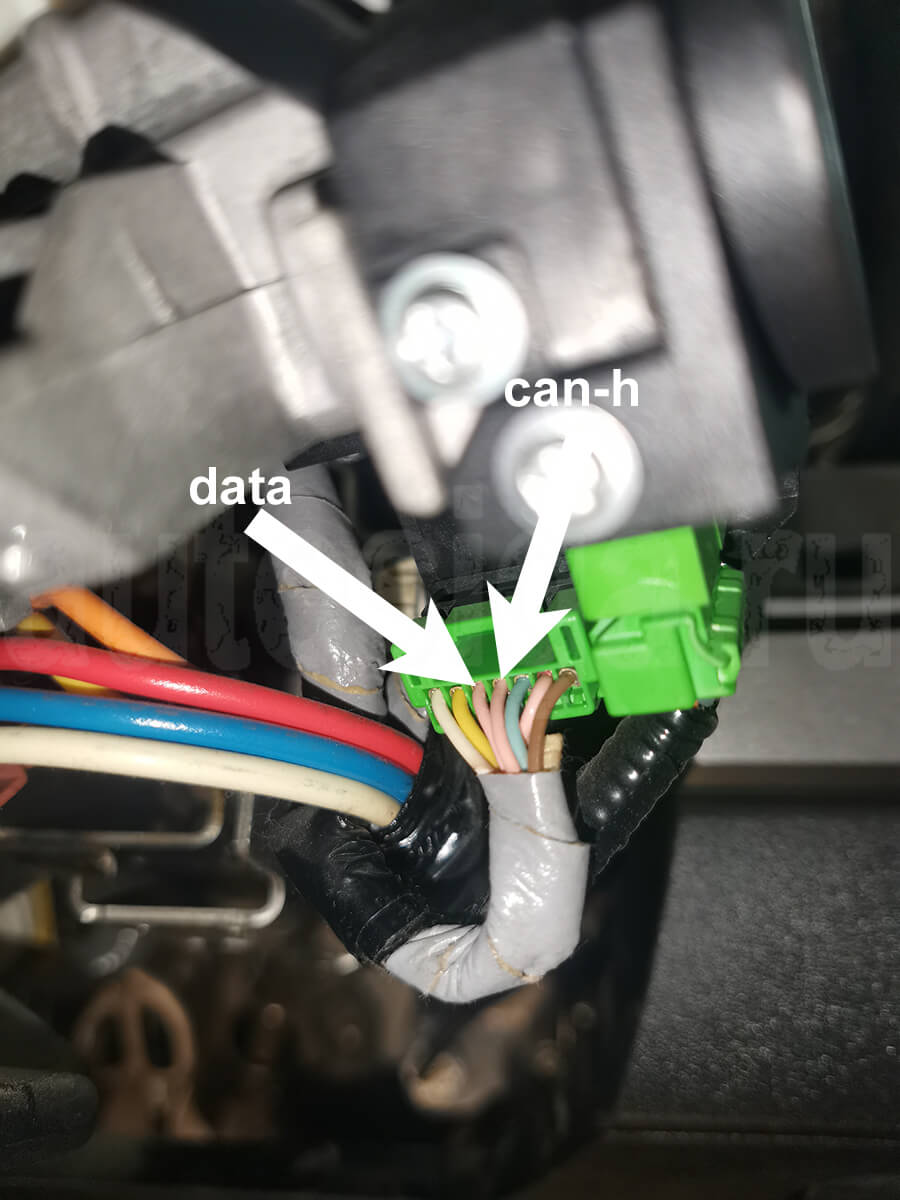

Can и Lin шины
CAN-H – розовый (pin 4, средний), LIN – розовый (pin рядом с CAN-H)

Подключение сигнализации к поворотам

По can идёт управление габаритами. Кому это не нравится может подключиться к поворотникам (аварийке).

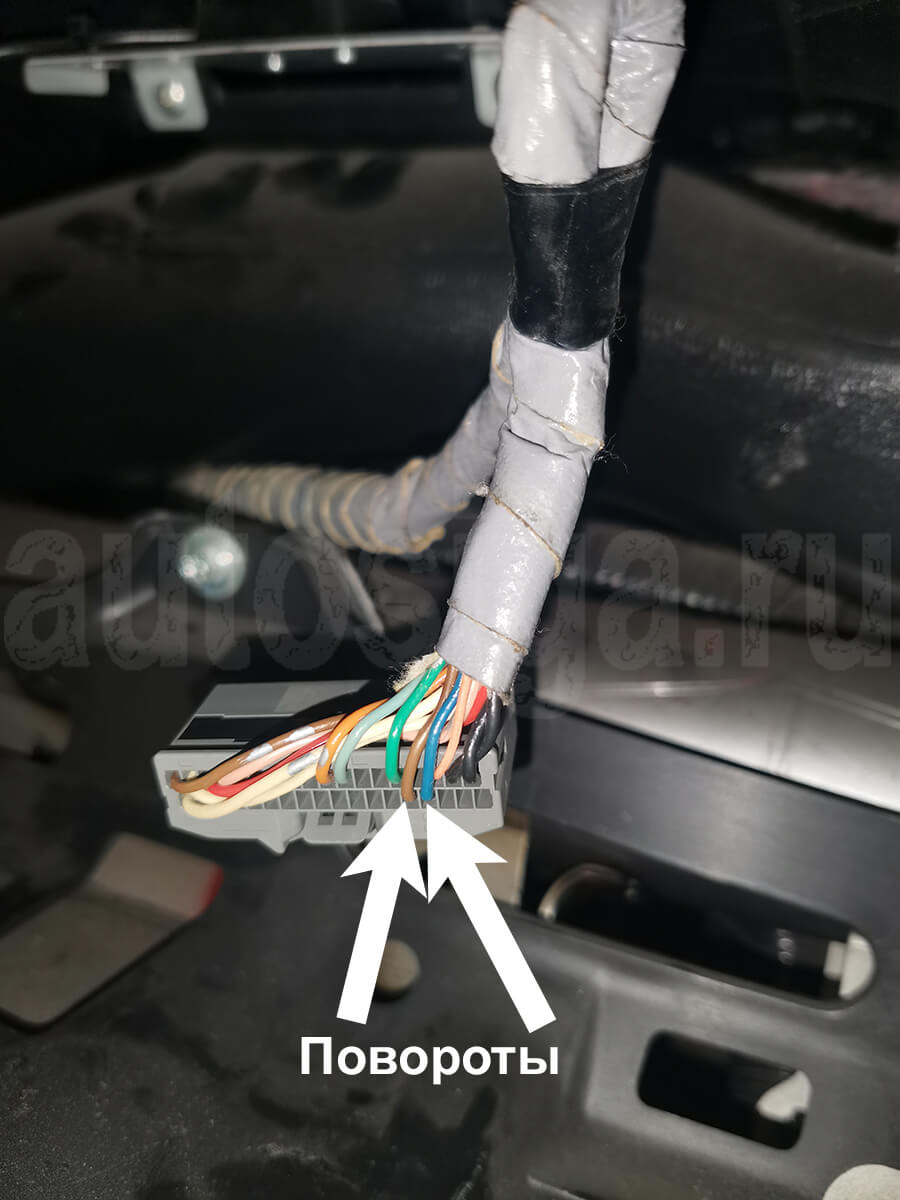

Повороты
Повороты – коричневый и синий на панели приборов

Управление аварийкой
Повороты – светлый зелёный на кнопке аварийки, управление плюсовое, прямое

Подключение к центральному замку

К управляющим проводам центрального замка подключаемся по аналогу в жгуте из водительской двери. Управление минусовое.

Можно подключиться так, чтобы закрывание и открывание замков управляло и штатной охранной системой. А можно так, чтобы не управляло.

Во втором случае Pandora не сможет открыть замки, если штатка стоит в охране.

Управление центральным замком
Запирание цз (-) – розовый, отпирание цз (-) – коричневый в малом жгуте из двери водителя. Вариант с управлением штаткой.

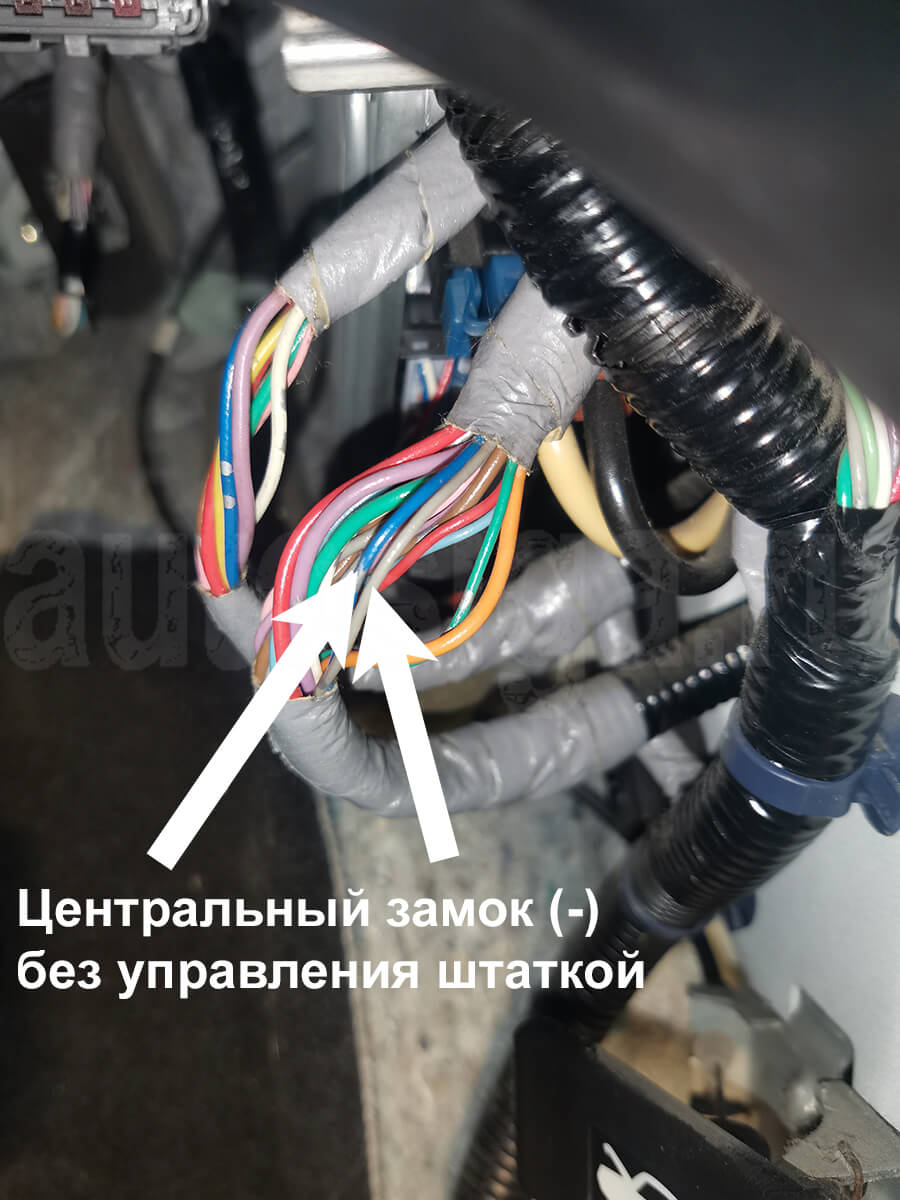

Управление центральным замком
Запирание цз (-) – синий, отпирание цз (-) – серый в большом жгуте из двери водителя. Вариант без управления штаткой.

Осуществление автозапуска

К силовым цепям подключаемся в разъёме замка зажигания.

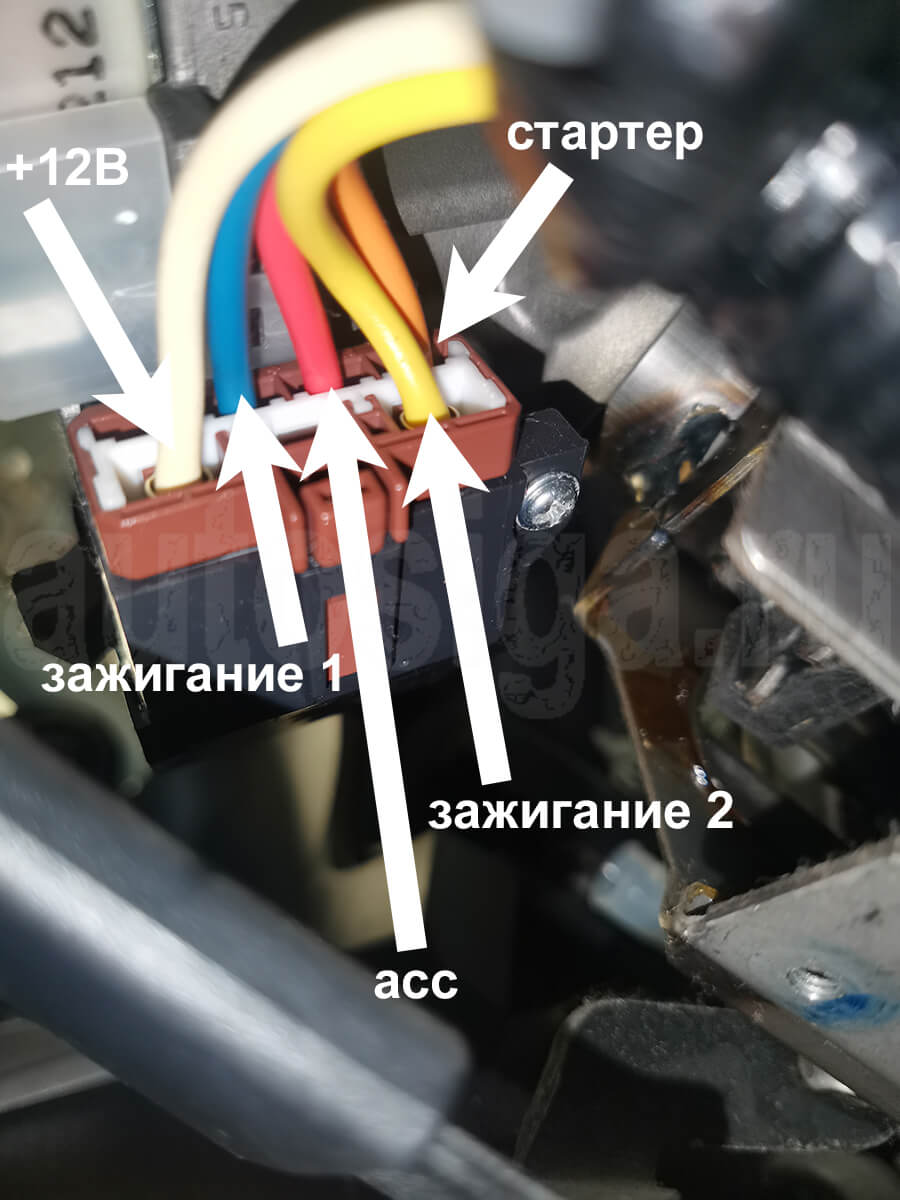

Силовые цепи
+12 – белый, зажигание – синий, зажигание 2 – оранжевый, стартер – жёлтый, асс – красный (можно не подключать)

При постановке в охрану в режиме Slave штатная система будет кричать при автоматических и дистанционных запусках.

Чтобы этого избежать надо подать кратковременный минус на провод "ключ в замке" при постановке в охрану не позднее 10-ти секунд после запирания центрального замка.

Нужный нам провод находится в 10-ти контактном разъёме под рулевой колонкой.

Провод ключ в замке
Ключ в замке (-) – синий (pin 3-ий с края)

Есть и другие варианты избежать сработки штатной системы при автозапусках.

Блокировка двигателя

Заблокировать можно бензонасос – красный провод во втором сверху разъёме блока предохранителей.

Бензонасос
Бензонасос (+) – красный
