Установка и подключение автосигнализации на Honda Stream 2004-2010 (кузов RN6, правый руль, АКПП, обычный ключ, иммобилайзер опционально)

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Honda Stream 2004-2010

Устанавливаемое оборудование: автосигнализация StarLine A91 с функцией автозапуска.

Подготовка к установке автосигнализации - разбор салона Хонда Стрим

Для доступа к проводке и внутренним полостям торпедо разбираем салон. Нам понадобятся пластиковая лопатка, отвертка крестовая.

Установка сигнализации на Honda Stream 2004-2010
Фото 1.1. Снимаем накладку правой стойки лобового стекла – две клипсы и зацепы – внизу.

Установка сигнализации на Honda Stream 2004-2010
Фото 1.2. Снимаем накладку порога в проеме двери водителя (три клипсы и зацепы по краям).

Установка сигнализации на Honda Stream 2004-2010
Фото 1.3. Сдергиваем резиновый уплотнитель с проема в передней части, освобождая фиксаторы накладки кик-панели, и тянем её в направлении к левому борту.

Установка сигнализации на Honda Stream 2004-2010
Фото 1.4. Снятая накладка. Обозначены клипсы.

Установка сигнализации на Honda Stream 2004-2010
Фото 1.5. Выкручиваем саморез крепления подторпедника над кармашком правее руля.

Установка сигнализации на Honda Stream 2004-2010
Фото 1.6. Вытаскиваем пепельницу в центральной консоли и выкручиваем три самореза крепления полозьев пепельницы, вытаскиваем их, сняв лампочку подсветки.

Установка сигнализации на Honda Stream 2004-2010
Фото 1.7. Аккуратно, постепенно, начиная с правого края, сдергиваем подторпедник - нижнюю панель центральной консоли (клипсы по краям). Расцепляем разъемы и убираем панель.

Установка сигнализации на Honda Stream 2004-2010
Фото 1.8. Выкручиваем три самореза крепления кожуха рулевого вала, после чего расцепляем зацепы верхней и нижней половинок и снимаем их.

Установка сигнализации на Honda Stream 2004-2010
Фото 1.9. Вытаскиваем обрамление доски приборов – клипсы сверху и снизу.

Установка сигнализации на Honda Stream 2004-2010
Фото 1.10. Снимаем разъем датчика климат-контроля и трубку забора воздуха. Убираем обрамление.

Установка сигнализации на Honda Stream 2004-2010
Фото 1.11. Выкручиваем три самореза крепления доски приборов и извлекаем её. Разъемы можно отсоединить – ошибок не будет.

Установка сигнализации на Honda Stream 2004-2010
Фото 1.12. Для доступа в пространство за магнитолой выкручиваем два винта М5 - головки 8мм. (Вид в центральную консоль снизу, на переднем плане лампочка подсветки пепельницы).

Установка сигнализации на Honda Stream 2004-2010
Фото 1.13. После этого для доступа к кнопке аварийной сигнализации аккуратно извлекаем магнитолу с обрамлением  и центральными соплами обдува (клипсы и зацепы по периметру).

Установка сигнализации на Honda Stream 2004-2010
Фото 1.14. Для установки FM-преобразователя радиоприемника открываем перчаточный ящик, выводим упоры из зацепления. Опускаем его вниз и снимаем с нижних осей поворота. Под ним слева – разъем с кабелями.

Подключение и установка автосигнализации Starline A91 на Honda Stream

Установка сигнализации на Honda Stream 2004-2010
Фото 2.1. В верхнем разъеме вверху блока подключаемся к контролю дверей по схеме 2.1. Здесь же провод бензонасоса.

Установка сигнализации на Honda Stream 2004-2010
Схема 2.1. Подключение к концевикам дверей.

Установка сигнализации на Honda Stream 2004-2010
Фото 2.2. Световую сигнализацию подключаем на кнопке аварийной сигнализации (провода поворотов разнесены по бортам, в монтажном блоке на лицевой стороне нашел только правый поворот).

Установка сигнализации на Honda Stream 2004-2010
Фото 2.3. В синем разъеме из двери водителя слаботочное прямое управление Центральным Замком «массой».

Установка сигнализации на Honda Stream 2004-2010
Фото 2.4. Разъем включателя ламп "СТОП" на педали тормоза.

Установка сигнализации на Honda Stream 2004-2010

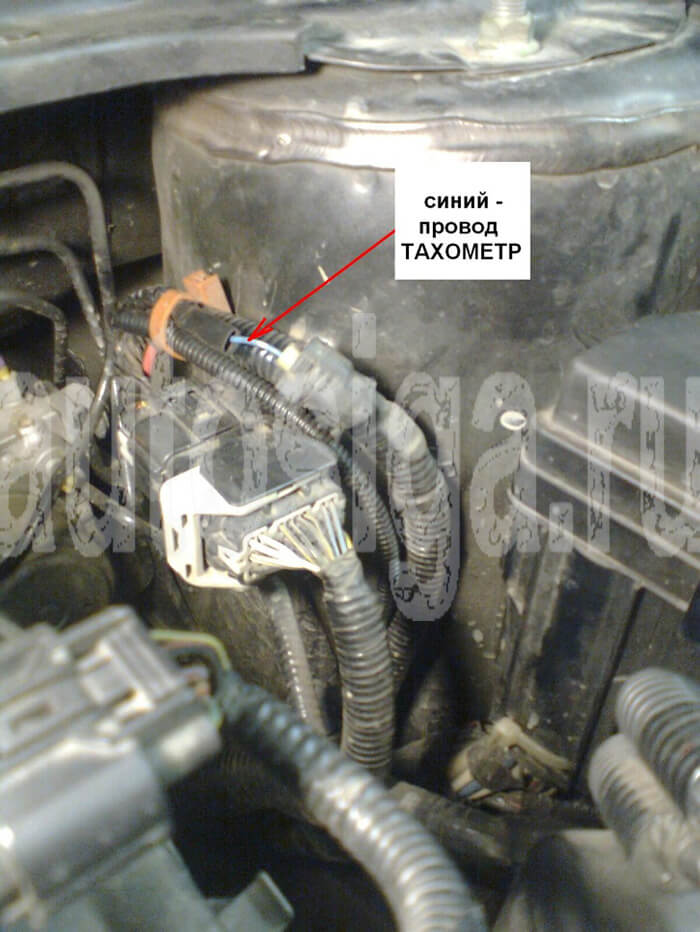

Фото 2.5. Контрольный провод «ТАХОМЕТР HONDA» под капотом рядом с левым стаканом.

Установка сигнализации на Honda Stream 2004-2010
Фото 2.6. В пучке проводов замка зажигания можно подключить силовые провода сигнализации.

Установка сигнализации на Honda Stream 2004-2010
Фото 2.7. Эти же провода в монтажном блоке.

Установка сигнализации на Honda Stream 2004-2010
Фото 2.8. В подкапотном пространстве, кроме подключения к проводу тахометра устанавливаем сирену перед правым стаканом. Провода выводим через штатное уплотнение пучка проводки перед водителем.

Установка сигнализации на Honda Stream 2004-2010
Фото 2.9. Температурный датчик сигнализации крепим под штатный болт М6 (головка 10мм) на кронштейне пучка проводки рядом с блоком дроссельной заслонки.

Установка сигнализации на Honda Stream 2004-2010
Фото 2.10. Для установки концевика капота используем имеющееся в планке радиатора отверстие рядом с правым (по ходу движения) креплением радиатора (пластиковая накладка приподнята после извлечения клипс из неё).

Установка сигнализации на Honda Stream 2004-2010
Фото 2.11. Окончательный вид на концевик капота. Отверстие под концевик в пластиковой накладке сверлим сначала сверлом 2,7мм, затем рассверливаем до 10мм. Под кнопку устанавливаем подкладку 5-6 мм высотой.

Установка сигнализации на Honda Stream 2004-2010
Фото 2.12. Если в автомобиле имеется активированный иммобилайзер, то устанавливаем обходчик иммобилайзера, разместив рамку-транслятор вокруг штатного считывателя чипа как можно плотнее. Если в замке капота имеется концевик – перемыкаем его.

Установка сигнализации на Honda Stream 2004-2010
Фото 2.13. Датчик удара крепим на пучке проводов над педалью стояночного тормоза. Либо на металлических усилителях внутри консоли.

Установка сигнализации на Honda Stream 2004-2010
Фото 2.14. Светодиод устанавливаем в правую накладку стойки лобового стекла.

Установка сигнализации на Honda Stream 2004-2010
Фото 2.15. Модуль приемо-передатчика устанавливаем на лобовом стекле.

Старик

Комментарии

А can шины нету разве у стрима?
Интересует установка с функции без ключевого доступа?
Отлично все представлено. Единственное, что изменил, подключил указатели поворотов в приборной панели по (+)
