Карта монтажа автосигнализации StarLine А91 на автомобиль Honda Stream Absolute 2005 г, правый руль, АКПП

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Для доступа к проводке и внутренним полостям торпедо разбираем салон. Нам понадобятся пластиковая лопатка, отвертка крестовая.

Разбираем салон

Фото 1.1. Снимаем накладку правой стойки лобового стекла – две клипсы и зацепы – внизу.

Фото 1.2. Вытаскиваем обрамление доски приборов – две клипсы сверху и две – снизу.

Фото 1.3. Выкручиваем два винта снизу и один саморез сверху крепления доски приборов и извлекаем её. Разъемы можно отсоединить – ошибок не будет.

Фото 1.4. Выкручиваем два самореза крепления ящичка мелочей справа от руля и вытаскиваем ящичек – еще две клипсы снизу (тугие, подталкивать из-за панели).

Фото1.5. Поворачиваем барашки на панели над педалями и на вставке подторпедника под рулем, после чего снимаем панель и вставку-крышку.

Фото 1.6. Выкручиваем два самореза и винт крепления обшивок рулевой колонки, после чего расцепляем зацепы нижней и верхней половин и снимаем обшивки колонки.

Фото 1.7. Выкручиваем винтик-вставку в клипсе консоли пепельницы со стороны водителя и извлекаем клипсу. Аналогично извлекаем клипсу со стороны пассажира.

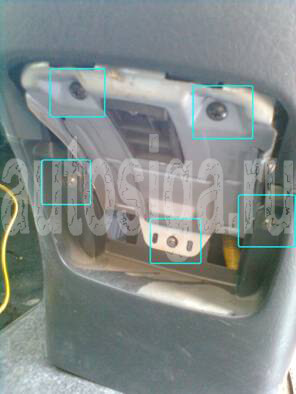

Фото 1.8. Вытаскиваем пепельницу, после чего выкручиваем три самореза крепления направляющей пепельницы и два самореза крепления консоли к ребрам жесткости. После чего снимаем консоль пепельницы.

Приступаем к монтажу системы

Большинство подключений удобно сделать на жгутах разъемов монтажного блока под рулем слева.

Фото 2.1.

Во втором разъеме справа сверху подключаем контроль работы двигателя и контроль тормоза. В разъеме ниже - повороты и контроль багажника.

Фото 2.2.

В однорядном разъеме в центре блока подключаемся к контролю дверей по схеме 2.1. В верхнем ряду обозначен разъем с силовыми проводами с замка зажигания.

Схема 2.1. Подключение к концевикам дверей.

Фото 2.3.

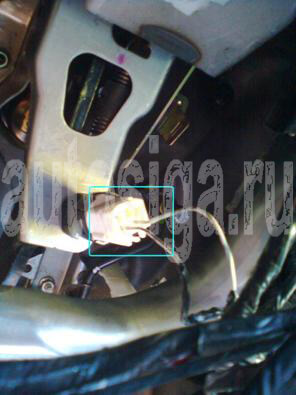

Разъем включателя ламп СТОП на педали СТОП. Провод бело-черный. Однако это подключение лучше сделать по фото 2.1.

Фото 2.4.

В белом разъеме жгута в дверь водителя (над правой КИК-панелью) - тонкие бело-черный и желто-красный – слаботочное управление Центральным Замком «массой».

Подключение делаем по схеме 2.2.

Схема 2.2. Подключение к ЦЗ.

Предварительно нужно раскусить петлю-перемычку черно-красного провода на контактах разъема управления ЦЗ, так чтобы образовалось два «хвостика», которые соединить «крест/накрест» с сине-черным и зелено-черным проводами.

Фото 2.5. Синий разъем в пространстве снятой консоли пепельницы.

Фото 2.6. В синем разъеме угловой контакт с желто-зеленым проводом – бензонасос.

Фото 2.7. Так как старая сигнализация была подключена здесь, то силовые провода подключаем в пучке с замка зажигания (а можно в монт. блоке).

БЕЛЫЙ – +12 вольт
ЧЕРНО/ЖЕЛТЫЙ – IGN
ЧЕРНО/КРАСНЫЙ – IGN2 (работает, как АСС2)
БЕЛО/КРАСНЫЙ – ACC
ЧЕРНО/БЕЛЫЙ – START

Петлю обходчика размещаем вокруг штатного считывателя. Сам обходчик – скрытно в панели.

Фото 2.8. Провода в подкапотное пространство протягиваем через уплотнение тросика крана отопителя примерно по центру щита. (Штатное место выхода проводов в подкапотное пространство в районе перчаточного ящика находится в зоне доступности для перекусывания проводов через проем в арке левого колеса).

Фото 2.9. Сирену устанавливаем на коробке воздухопритока рядом с левым стаканом, датчик температуры двигателя крепим на кронштейне гидроусилителя, концевик капота – на рамке радиатора рядом с опорой капота.

Фото 2.10. Датчик удара крепим на трубе-усилителе над педальным узлом правее монтажного блока.

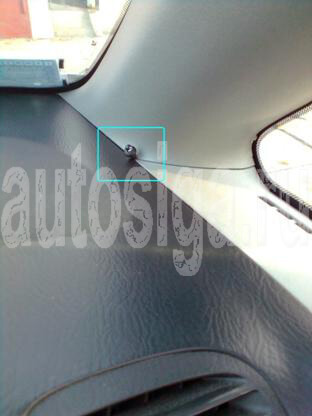

Фото 2.11. Светодиод устанавливаем в правую накладку стойки лобового стекла.

Фото 2.12. Модуль приемо-передатчика устанавливаем на чистом участке лобового стекла.
