Установка и подключение автосигнализации на Honda Accord 2008

Honda Accord 2008

Устанавливал сигнализацию Pandect X-3010.

Подготовка к установке автосигнализации - разбор салона Хонда Аккорд

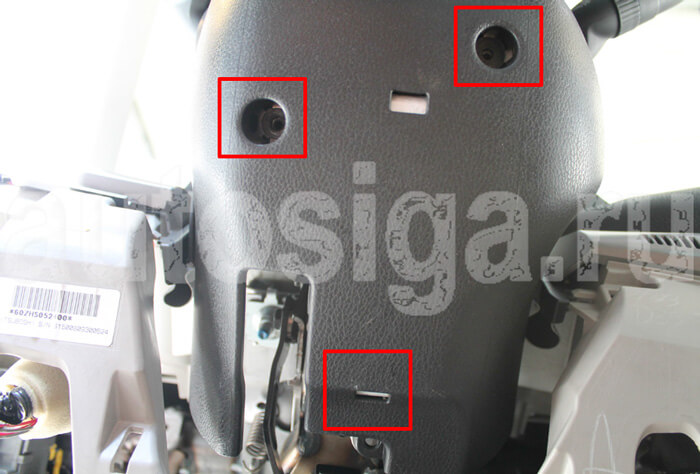

Для доступа к замку зажигания откручиваем 3 самореза и снимаем пластиковый кожух руля.

Саморезы крепления
Отвернуть три самореза крепления

Для доступа к блоку предохранителей снимаем подторпедник (крепление на защелках).

Блок предохранителей
Общий вид блока предохранителей

Работа под капотом

Установить под капотом сирену.

Сирена
Возможное место установки сирены

Провода в салон протягиваем через штатный уплотнитель.

Штатный уплотнитель
Вид из-под капота штатного уплотнителя

Подключение и установка автосигнализации на Honda Accord

Выполнить подключение массы сигнализации можно в штатном месте возле блока предохранителей.

Масса
Подключение массы

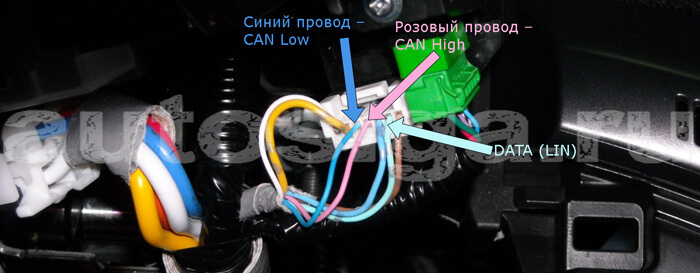

Подключиться к CAN шине можно на белом семиконтактном разъёме замка зажигания. Там же выполняем подключение и к шине LIN (DATA) для обхода штатного иммобилайзера.

CAN + LIN
CAN-L - синий, CAN-H - розовый, LIN - салатовый

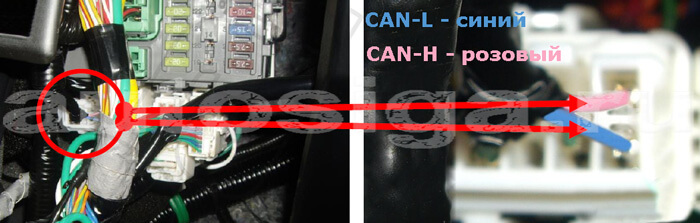

Также к линии CAN можно подключиться в жгуте белого разъема блока предохранителей.

Подключение к can
CAN-H - розовый, CAN-L - синий

Pandect X-3010 по can видит всё, что необходимо (капот, зажигание, двери, заведённый двигатель, багажник, тормоз), и управляет центральным замком, габаритами. Также работает режим "Комфорт" - поднимает стёкла и закрывает люк при его наличии - и режим Slave. По кан открывается багажник.

При постановке сигнализации в охрану, штатная сигналка тоже встаёт в охрану. Чтобы штатная охранная система не давала сработку во время автозапуска, надо не допустить постановку её в охрану при постановке в охрану Pandect (или любой другой автосигнализации). Для этого подаём кратковременный отрицательный импульс на белый провод 6-ти контактного зелёного разъёма на замке зажигания - информация о наличии ключа в замке зажигания. Подать лучше секунд через 8 после постановки в охрану. Тогда успевает сработать комфорт, а штатка не успевает встать в охрану.

Если Вас не устраивает то, что по can управляются габариты, а не повороты, то подключайтесь к проводам поворотов по аналогу. Сделать это можно в одном из разъёмов блока предохранителей.

Разъём с поворотами
Расположение разъема для подключения поворотов

Подключение к поворотам
Повороты - синий и зеленый

Подключить повороты можно и в пороге водителя. Там же можно осуществить блокировку бензонасоса.

Повороты и бензонасос
Повороты - синий и зеленый, бензонасос - розовый

Подключение цепей автоматического запуска можно выполнить в жгуте силового 6-ти контактного разъема вверху монтажного блока.

Силовые провода
+12 - белый, зажигание - синий, зажигание 2 - оранжевый, стартер - жёлтый

Эти же силовые провода находятся в разъёме замка зажигания. Цвета такие же.

Программирование автосигнализации для корректной работы автозапуска и обхода иммобилайзера

Для исключения перекрутки или недокрутки стартера во время автозапуска или дистанционного запуска двигателя, пропишите обороты холостого хода. В Пандект Х-3010 это делается на уровне программирования 1-3.

Запись холостых оборотов

В настройках Автозапуск - Обходчик штатного иммобилайзера выберите пункт "Использовать LIN для реализации бесключевого обхода автомобиля".

Настройки Alarm Studio
Настройка программы Аларм Студио

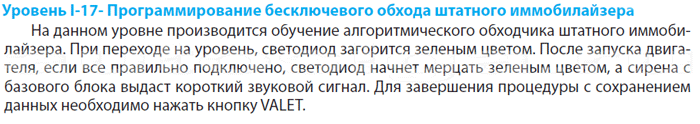

Для программирования бесключевого обхода штатного иммобилайзера Honda Accord войдите в пункт 17 программации с помощью кнопки Valet и выполните нижеописанные действия.

Программирование обходчика
