Карданные валы грузовиков: устройство, поломки и правильный выбор

Карданный вал не бросается в глаза. Он не шумит, не светится и не показывает ошибок на панели. Но именно он связывает двигатель и колёса, чтобы машина могла ехать. Стоит этому узлу заклинить или рассыпаться, и даже большой грузовик превращается в недвижимую массу металла. Поэтому понимание работы карданной передачи важно для любой техники.

Если открыть ассортимент карданов и крестовин на kamkardan, становится заметно, как различаются конструкции. Бывают короткие, длинные, одно- и двухсекционные, с разными типами вилок и шлицев. Они ставятся на грузовые машины, карьерную технику, спецтранспорт и даже железнодорожные вагоны. У каждой модели своя задача и свои нагрузки.

Зачем технике нужен карданный вал

Кардан передает крутящий момент между узлами, которые не стоят строго на одной линии. Машина движется, подвеска работает, рама играет. Всё это меняет положение агрегатов. Вал компенсирует смещения и углы, чтобы трансмиссия не развалилась. Важно, чтобы он оставался жёстким, ровным и сбалансированным. Тогда момент передаётся без рывков и вибраций.

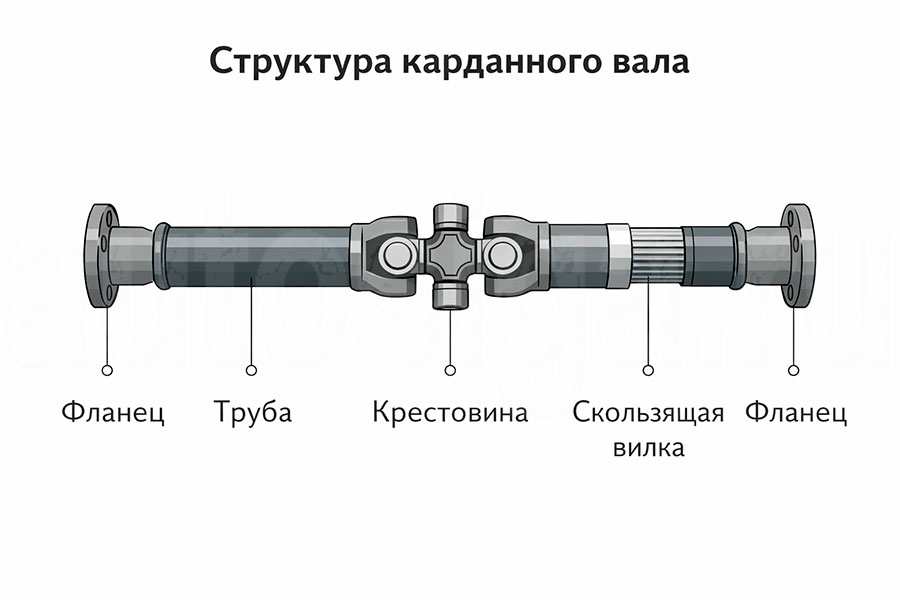

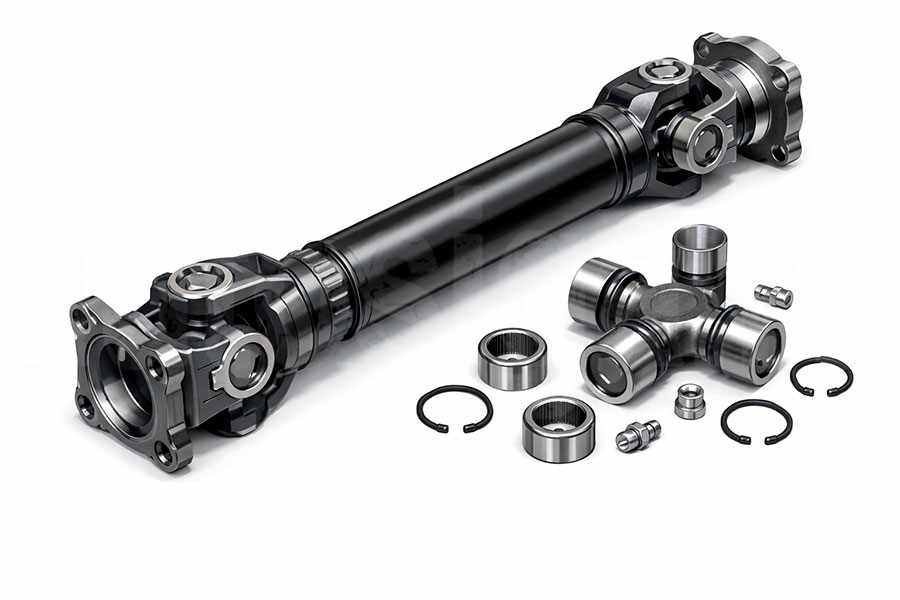

Основные узлы карданной передачи

Кардан состоит из нескольких деталей. У каждой своя роль:

• труба, которая передает вращение;
• шлицевое соединение, позволяющее валу менять длину;
• вилки;
• крестовины;
• подшипниковые узлы;
• подвесные подшипники (если вал двухсекционный).

Когда все элементы исправны, техника работает спокойно и без вибраций. Но стоит износиться хотя бы одной крестовине, и вал начинает бить, шуметь и разрушаться дальше.

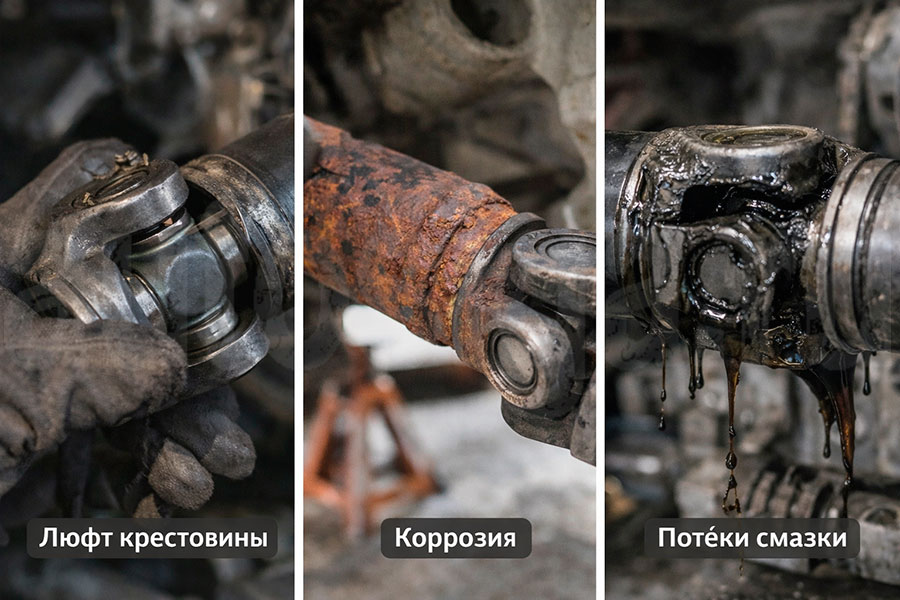

Признаки неисправности карданного вала

Ниже перечислены самые частые симптомы. Если они появляются, вал нужно проверять:

• заметная вибрация на разгоне;
• удары при переключении передач;
• металлический стук при трогании;
• свист и скрежет от крестовин;
• следы смазки на корпусе.

Эти признаки говорят о люфтах, несоосности, износе игольчатых подшипников или деформации трубы. Игнорировать их нельзя. Чем дольше вал работает в таком состоянии, тем больше повреждает остальные узлы трансмиссии.

Карданные валы для МАЗ: особенности и нагрузки

Техника МАЗ часто работает с тяжёлыми грузами. У машин длинная база, большие ходы подвески, серьёзные нагрузки на трансмиссию. Поэтому кардан должен выдерживать:

• постоянный крутящий момент;
• сильные углы работы;
• удары при движении по неровностям;
• грязь и перепады температур.

На МАЗах чаще всего выходят из строя крестовины, шлицевые соединения и подвесные подшипники. Иногда вал требует ремонта или полной замены. В таких случаях помогает подбор или изготовление кардана под параметры машины.

Когда стандартный вал не подходит

Есть техника, где нужен нестандартный вал. Такое встречается:

• на модернизированных грузовиках;
• на спецтехнике;
• на редких моделях;
• когда меняют КПП или мосты.

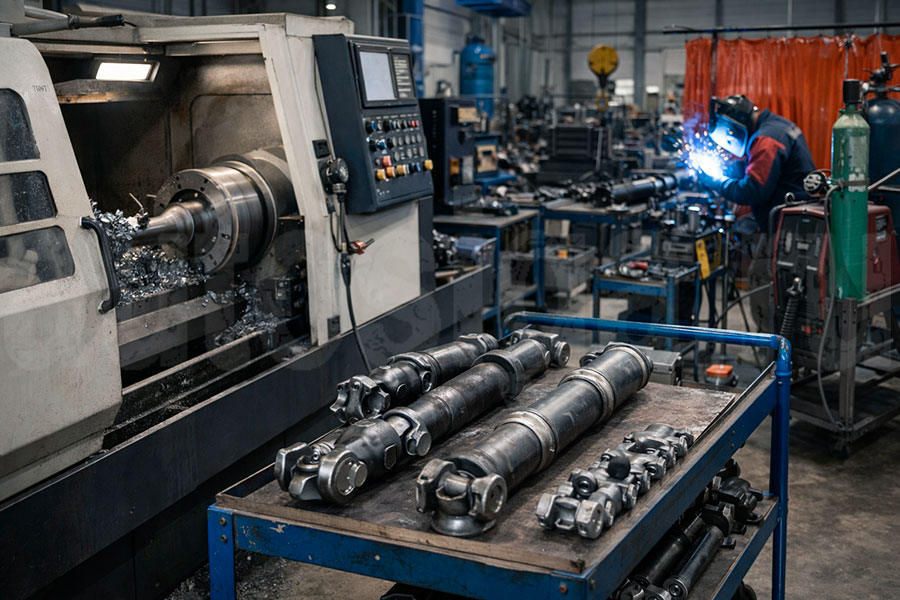

В этих случаях подбирают вал по длине, диаметру трубы, типу вилок и размеру крестовины. Бывает, что старый вал можно восстановить, но иногда проще изготовить новый.

Сервис, диагностика и обслуживание карданов

Даже самый прочный вал требует ухода. Чтобы продлить срок его службы, важно:

• следить за крестовинами и смазкой;
• проверять шлицевое соединение;
• обращать внимание на люфты;
• своевременно менять подвесной подшипник;
• следить за балансировкой.

Балансировка – отдельная тема. Небольшой изгиб трубы или удар о камень меняет распределение масс. Появляется вибрация, которая разрушает вал. Своевременная проверка помогает избежать больших затрат.

Карданная передача в разных типах техники

Разные машины используют валы по-разному:

• легковые авто – короткие и лёгкие конструкции;
• грузовики – длинные валы, часто двухсекционные;
• карьерная техника – усиленные крестовины и трубы большого диаметра;
• ЖД транспорт – повышенная жёсткость и ресурс;
• сельхозтехника – большие углы работы и постоянные нагрузки.

Понимание условий эксплуатации помогает и правильно выбирать, и правильно обслуживать карданный вал.

Итоги и практические выводы

Карданный вал – важная часть трансмиссии. Его исправность влияет на динамику, плавность хода и ресурс всей машины. Если знать устройство узла, следить за крестовинами, менять изношенные детали и не игнорировать вибрации, техника будет работать долго и без аварий.
