Карта установки автосигнализации на Toyota Raize 2021 PTS

Установка автосигнализации Pandora на Toyota Raize 2021 PTS. Код автомобиля в настройках системы – 2150.

Для бесключевого обхода штатного иммобилайзера используется алгоритм «Toyota-Daihatsu».

Основные подключения выполняются на щитке приборов, кнопке аварийки, в жгуте двери водителя, на разъёме BCM и на разъёме кнопки запуска.

Что Pandora видит по CAN

Pandora по CAN видит:

• двери;
• капот, не на всех авто;
• багажник;
• зажигание;
• тормоз;
• паркинг;
• тахометр.

На некоторых автомобилях концевик капота по CAN не определяется. В этом случае подключаем капот по аналогу на BCM.

CAN, питание, масса и информация о зажигании на щитке приборов

На разъёме щитка приборов подключаем:

• CAN-H – зелёный;
• CAN-L – синий;
• масса – белый/чёрный;
• +12В – розовый;
• информация о включении зажигания – фиолетовый.

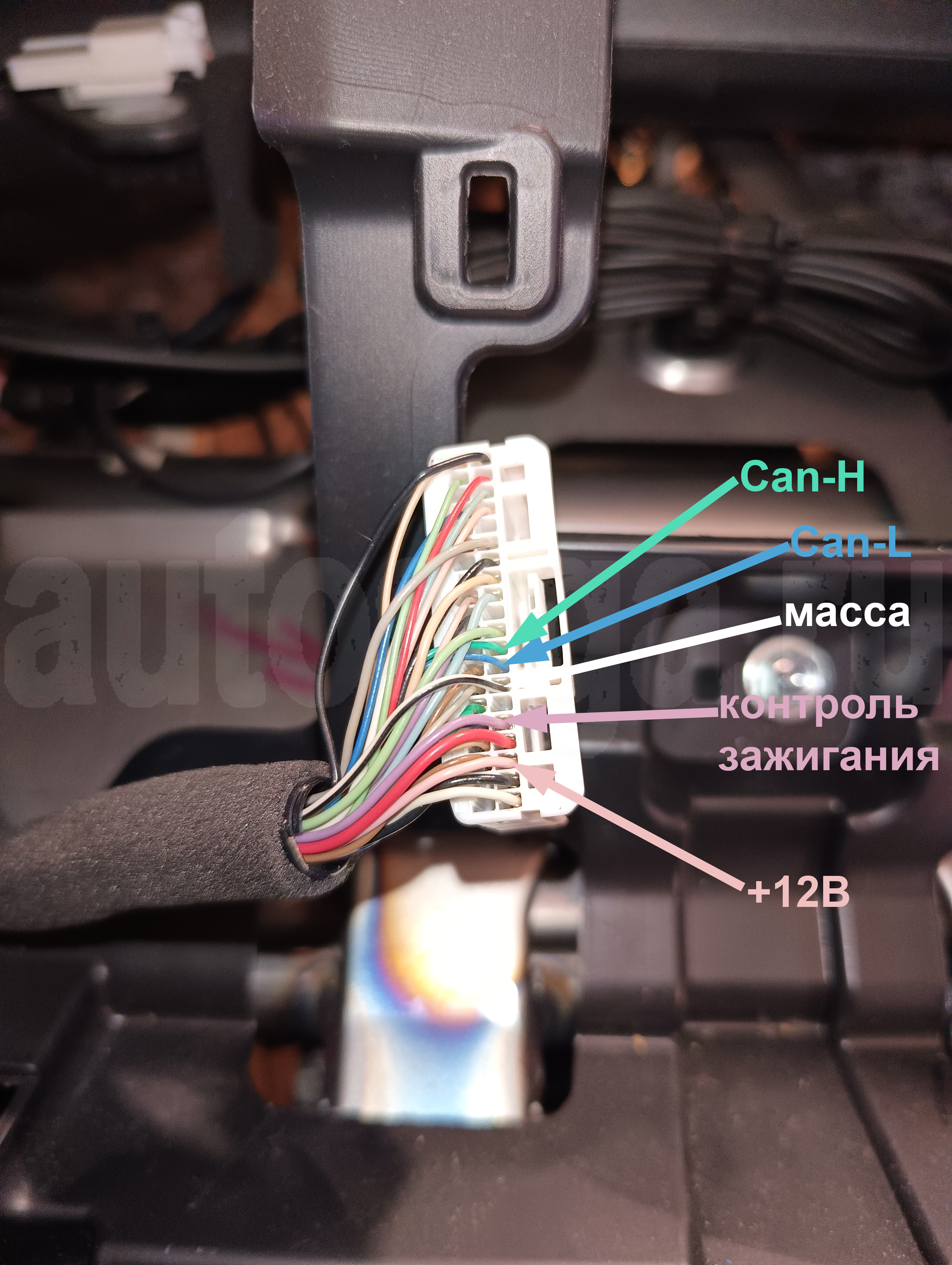

Разъём щитка приборов: CAN, масса, +12В и информация о включении зажигания

Управление поворотниками по минусу

На разъёме кнопки аварийки можно подключить управление поворотниками по минусу:

• управление поворотниками (-) – коричневый.

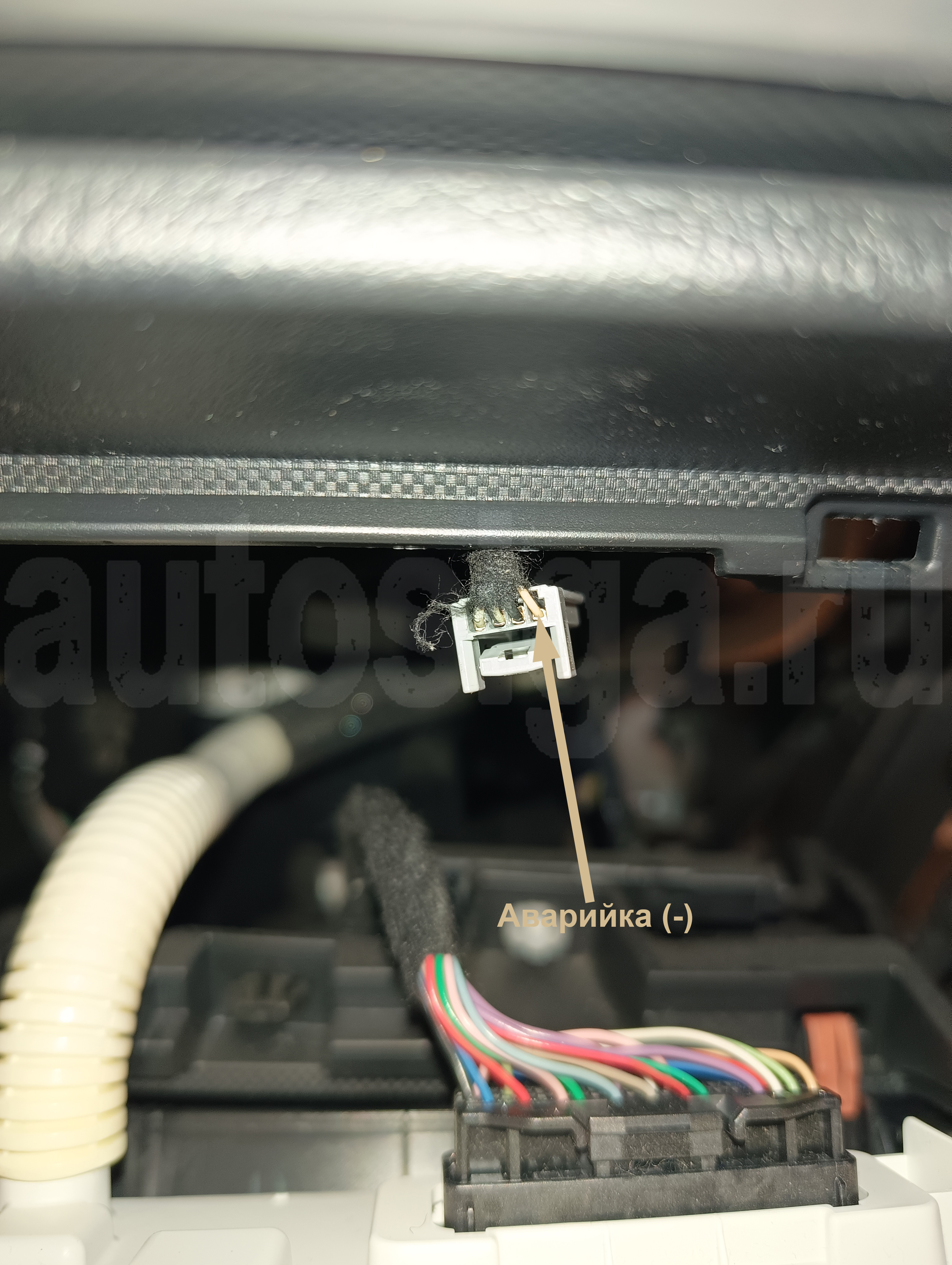

Разъём кнопки аварийки: управление поворотниками по минусу

Центральный замок и аналоговый Slave в жгуте двери водителя

В разъёме жгута из двери водителя находятся провода для управления центральным замком и реализации аналогового Slave.

• силовой провод закрытия ЦЗ – коричневый;
• силовой провод открытия ЦЗ – розовый;
• датчики положения замка – чёрный и белый;
• поворотник (+) – синий.

Управлять центральным замком можно двумя способами:

• по силе, через коричневый и розовый провода;
• по методу «перекидка», через датчики положения замка – чёрный и белый.

Синий провод поворотника можно использовать для аналогового Slave.

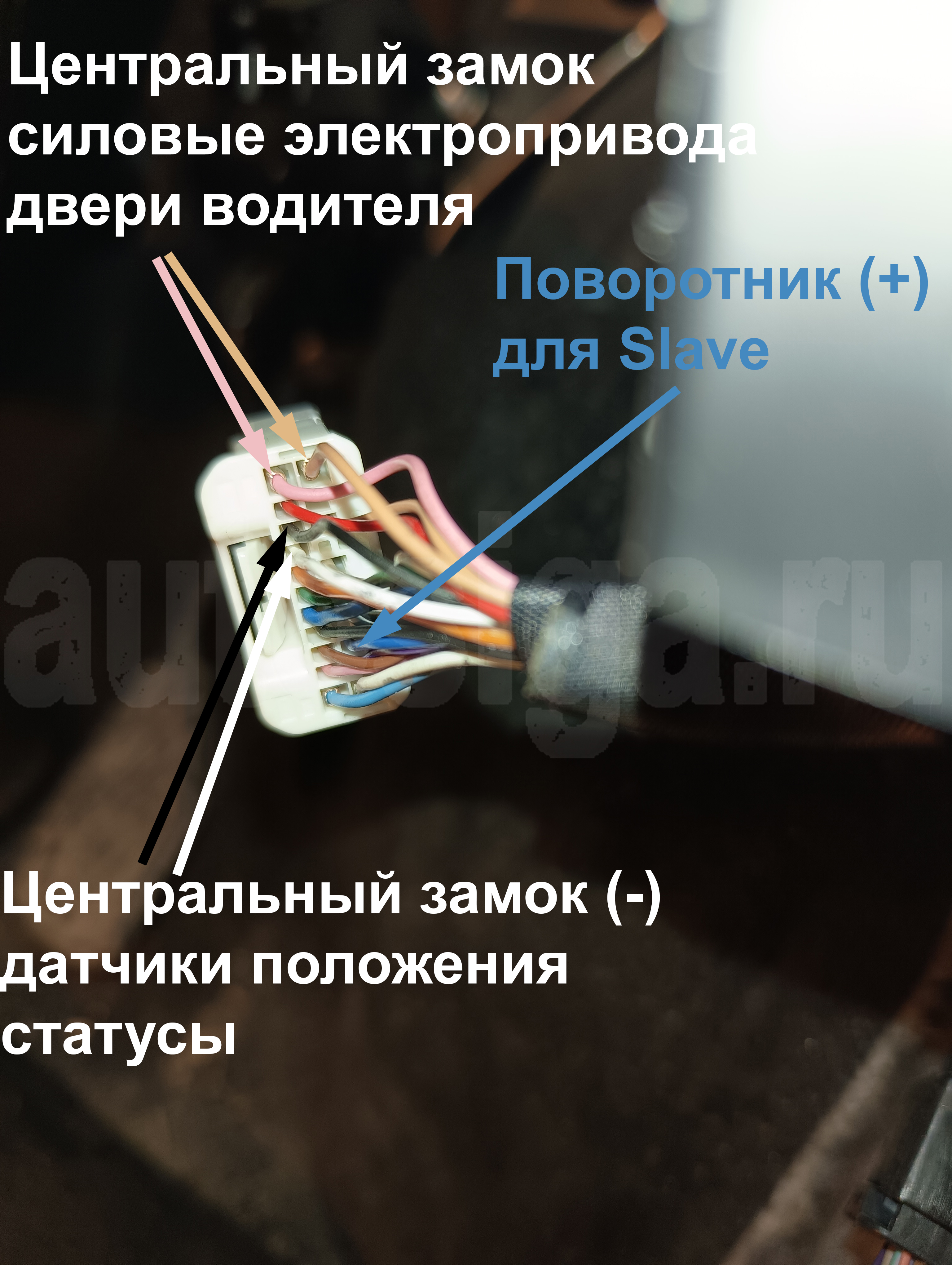

Жгут двери водителя: силовые провода ЦЗ, датчики положения замка и поворотник для Slave

LIN для обхода иммобилайзера и силовые цепи автозапуска на BCM

На разъёме BCM подключаем цепи обхода иммобилайзера и автозапуска:

• LIN для обхода – зелёный;
• стартер (+) – голубой;
• зажигание 1 (+) – серый и бежевый.

Разъём immo-key от Pandora подключаем к LIN так:

• белый провод immo-key – в разъём;
• зелёный провод immo-key – в проводку.

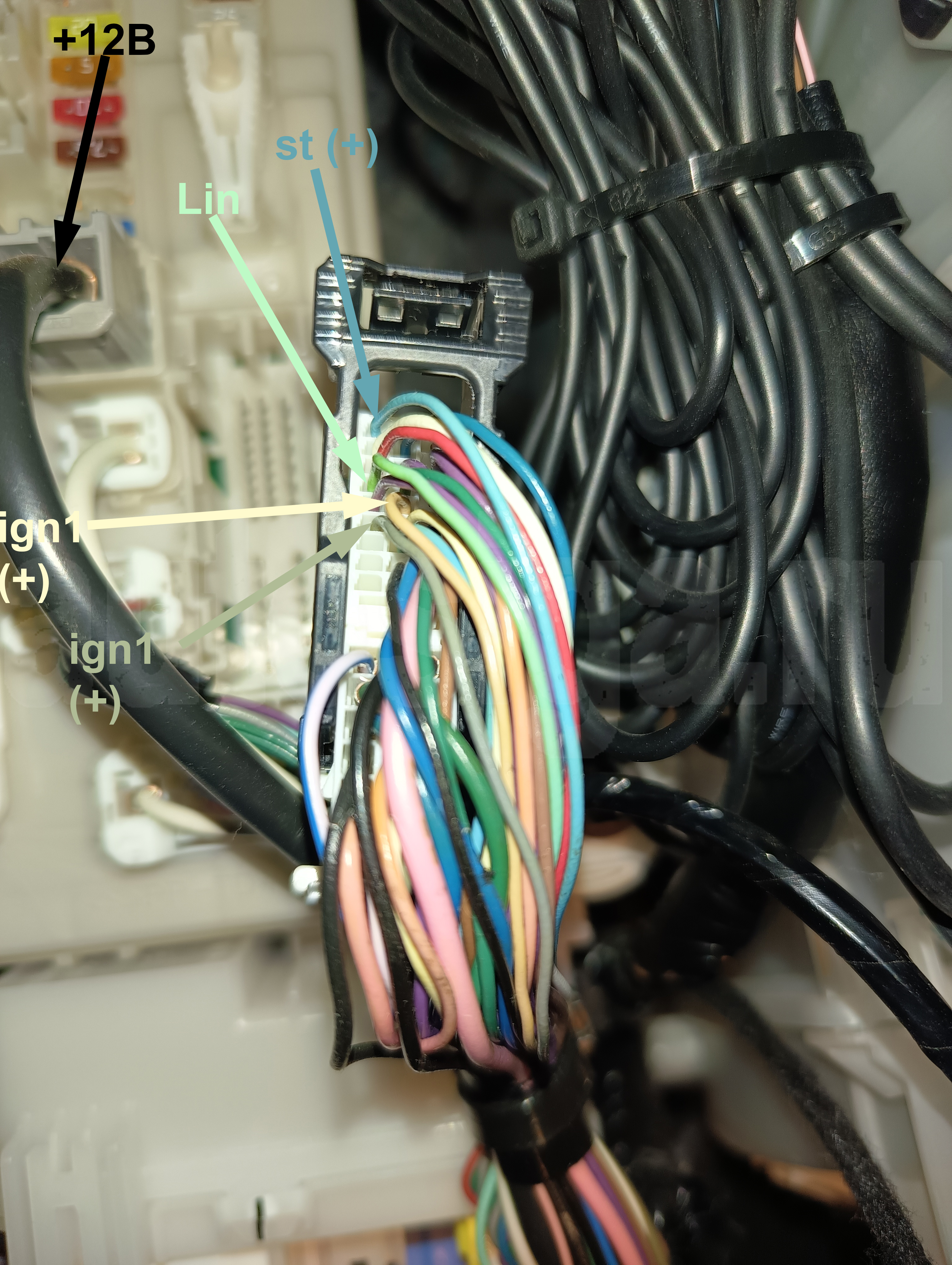

Разъём BCM: LIN обхода, стартер и зажигание 1

Концевик капота по аналогу

Если сигнализация не видит капот по CAN, подключаемся по аналогу на том же разъёме BCM:

• концевик капота (-) – чёрный.

В разрыв штатного провода устанавливаем диод так, чтобы в BCM шёл минус от концевика, а из BCM отрицательный сигнал обратно не проходил.

Вход от сигнализации подключаем к диоду со стороны проводки, не со стороны BCM.

Если подключить вход сигнализации со стороны BCM, логика работы капота будет некорректной. Сигнализация всегда будет думать, что капот открыт.

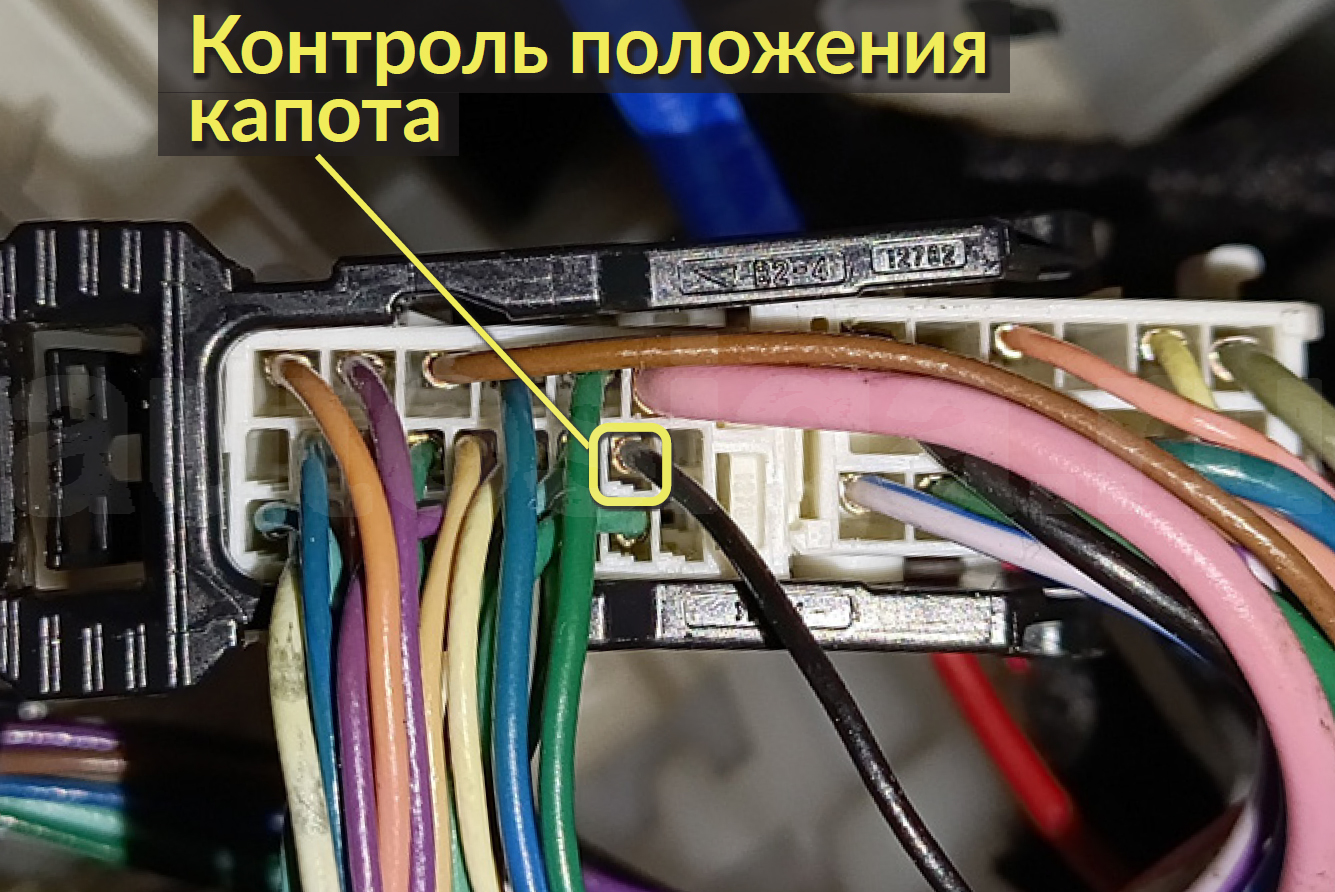

Разъём BCM: аналоговое подключение концевика капота через диод

Провода блокировки двигателя на кнопке запуска

На разъёме кнопки запуска для блокировки используем два провода:

• PTS (-) – синий и коричневый.

Для корректной блокировки использовать нужно оба провода. Если задействовать только один, двигатель не заглохнет.

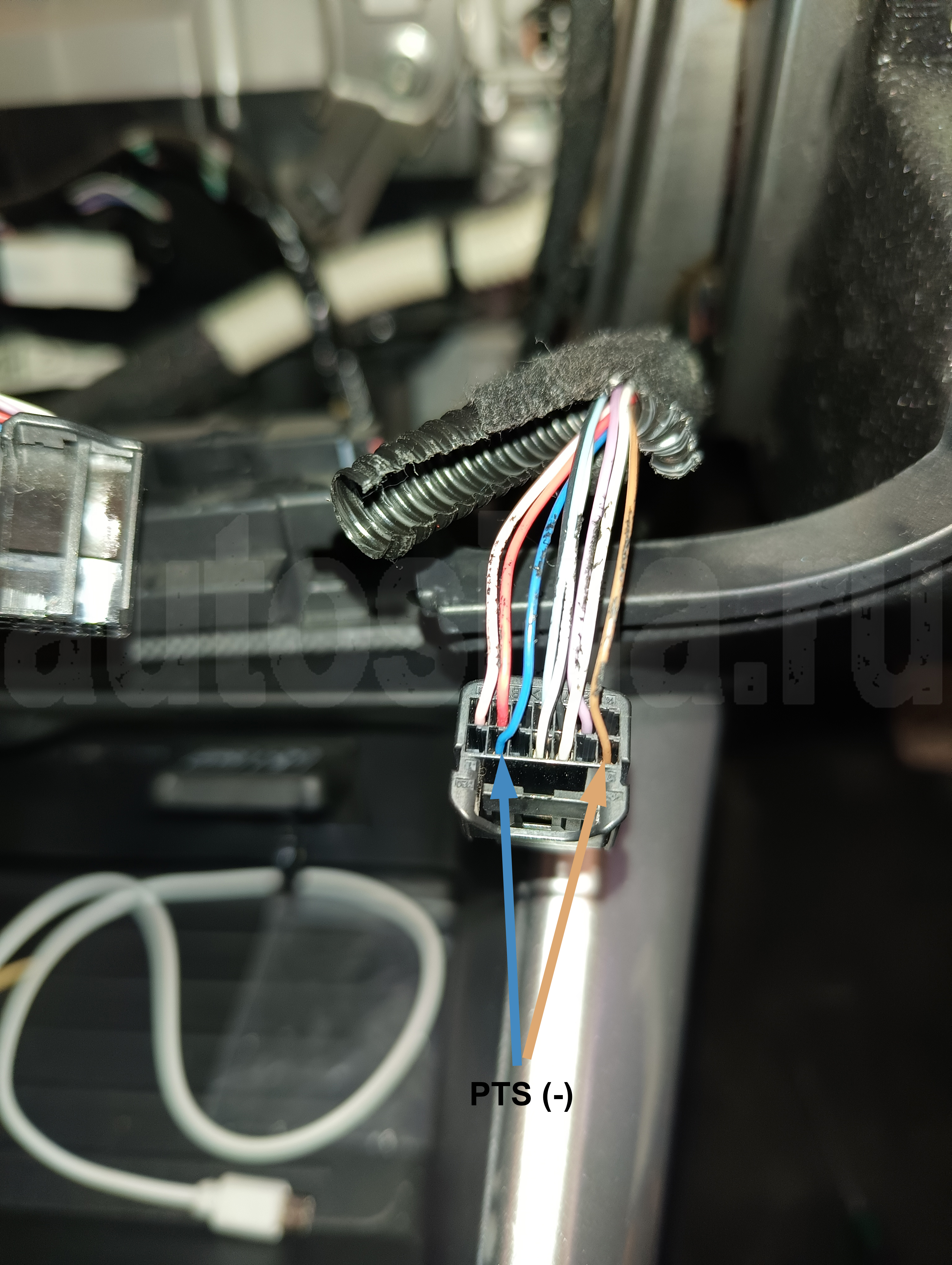

Разъём кнопки запуска: два провода блокировки
